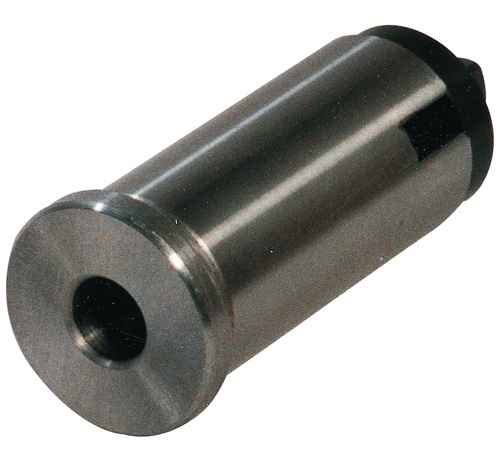

TECWERK Morsekonushülse f.Stahlhalterkopf C f.Wechselhalter MK4 AD 50mm

Doppelseitige Fräswendeschneidplatte PNMU 1308 mit Spanbrecher · Pentagonal für eine maximale Schnitttiefe von 10.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · 8215 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P10 -P20 und K10 -K25 zum bearbeiten von Stahl und Gusseisen mit Planfräsern SPN13 Weitere technische Eigenschaften: · Schnitttiefe max.: 10mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Bruttogewicht: 43,829g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PNMU 13 · Innenkreisdurchmesser - Metrisch: 24,4mm · Nettogewicht: 43,829g · Planschneidenbreite - Metrisch: 3mm · Schneidkantenlänge - Metrisch: 13mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 10mm

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 40mm · 9.6mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 104,539g · Dicke Wendeschneidplatte - Metrisch: 10,15mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 40 · Hauptschneidenwinkel: 25Grad · Nettogewicht: 104,539g · Planschneidenbreite - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 40mm · Spanbrecher Herstellerbezeichnung: PM

Einseitige Fräswendeschneidplatte SEET 1204 mit Spanbrecher · Viereckig für eine maximale Schnitttiefe von 6.5mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-E mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 6,5mm · Schnitttiefe min.: 1mm · Art der Beschichtung: PVD · Bruttogewicht: 5,477g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SEET 12 · Innenkreisdurchmesser - Metrisch: 12,7mm · m-dimension - Metrisch: 1,6mm · Nettogewicht: 5,477g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5,5mm

Einseitige Fräswendeschneidplatte OEHT 0604 mit Spanbrecher · Oktagonal für eine maximale Schnitttiefe von 3.3mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-H und MM Geometrie mit verrundeter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen M20 -M40 und S20 -S30 zum bearbeiten von nichtrostenden Stahl und Superlegierungen mit Planfräsern SOE06Z Weitere technische Eigenschaften: · Schnitttiefe max.: 3,3mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Bruttogewicht: 10,03g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Formcode Wendeschneidplatte: O - achteckig · Fräserdesign: OEHT 06 · Innenkreisdurchmesser - Metrisch: 16,05mm · Nettogewicht: 8,886g · Spanbrecher Herstellerbezeichnung: MM · Spannbohrungsdurchmesser - Metrisch: 5,5mm

Doppelseitige Fräswendeschneidplatte PNMU 1308 mit Spanbrecher · Pentagonal für eine maximale Schnitttiefe von 10.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M9315 MT-CVD Beshcichtung WC-Co Substrat in den ISO-Gruppen P05 -P25 und K10 -K30 zum bearbeiten von Stahl und Gusseisen mit Planfräsern SPN13 Weitere technische Eigenschaften: · Schnitttiefe max.: 10mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 50,26g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PNMU 13 · Innenkreisdurchmesser - Metrisch: 24,4mm · Nettogewicht: 43,681g · Planschneidenbreite - Metrisch: 3mm · Schneidkantenlänge - Metrisch: 13mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 10mm

Weitere technische Eigenschaften: · Bruttogewicht: 258,5g · Fräserdesign: VDI-RS-E2 · Nettogewicht: 255g · Schafthöhe - Metrisch: 71mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

Ersatzteil für Klemmhalter / Bohrstangen

Kugelförmige Kopierfräswendeschneidplatte mit einem Durchmesser von 16mm für eine maximale Schnitttiefe von 1.6mm · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Kopierfräsern K2-SRC Weitere technische Eigenschaften: · Schnitttiefe max.: 1,6mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Bruttogewicht: 6,883g · Dicke Wendeschneidplatte - Metrisch: 3mm · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RC · Nettogewicht: 6,883g · Spannbohrungsdurchmesser - Metrisch: 5mm · Trägerwerkzeugdurchmesser - Metrisch: 16mm · Wendeplattenlänge - Metrisch: 14mm

zum Kopierfräsen Weitere technische Eigenschaften: · d1: 3,9mm · s: 3,18mm · d: 10mm · Anwendungsbereich: Kopierfräsen · Schnitttiefe max.: 2,5 mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 195 m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 290 m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige Fräswendeschneidplatte CCMX 09T3 · 80° Rhombisch für einen T-Nutenfräsen von 40mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und TS1 Geometrie mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit T-Nutenfräsern F-SCC Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 4,287g · Dicke Wendeschneidplatte - Metrisch: 3,97mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CCMX · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 4,287g · Schneidkantenlänge - Metrisch: 9,7mm · Spanbrecher Herstellerbezeichnung: TS1 · Spannbohrungsdurchmesser - Metrisch: 3,5mm

Hartmetall P25/P30 · DIN 4973 (ISO 8) · Stahlschaft mit diamantgeschliffenen Hartmetall-Schneidplatten bestückt Weitere technische Eigenschaften: · Material: Hartmetall · kleinster Bohrungs-Ø: 14mm

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · d1: 2,88mm · s: 3,5mm · l: 11mm · d: 6,7mm · r: 0,5mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 9 mm in Stahl / 6,8 mm in Rostfrei / 9 mm in Guss / - mm in NE-Metalle / 5,4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / - m/min in gehärtete Stähle

Weitere technische Eigenschaften: · Bruttogewicht: 694,3g · Fräserdesign: VDI-RS-E2 · Nettogewicht: 694,3g · Schafthöhe - Metrisch: 71mm

mit Exzenterspannung · zum raschen Wechsel von Bearbeitungswerkzeugen bei gleichbleibender Wiederholgenauigkeit von 0,01 mm · die Spitzenhöhe wird durch eine Stellschraube am Drehstahlhalter eingestellt · Verzahnung und Planauflagefläche sind gehärtet und geschliffen · 40 Zähne im Stahlhalterkopf ermöglichen 40 verschiedene Winkeleinstellungen der Werkzeuge von jeweils 9° Bohrungs-Ø = Bohrung des Zentralkörpers max. Ausladung = Bohrungsmitte bis Ende/Kante Wechselhalter Weitere technische Eigenschaften: · max. Ausladung: 112/116/124mm

HSS-EW9Co10 · DIN 4964 · Form D: rechteckig · gehärtet, angelassen und fertig geschliffen · Enden gerade und ungeschliffen · Härte 65-69 HRC · Querschnitts-Toleranz: h13 Längentoleranz: +/- 2 mm Weitere technische Eigenschaften: · B: 10mm · H: 5mm · Länge L: 200mm

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 1,245g · Fräserdesign: RDMT 08PR · Nettogewicht: 1,245g · Spanbrecher Herstellerbezeichnung: 61

Ersatzteil für Klemmhalter / Bohrstangen

Dreh-Trägerwerkzeug doppelt geklemmt zum spannen von Viereckig negative Wendeschneidplatten mit einem Innenkreisdurchmesser von 12.7mm · 4.76mm Dick (ISO Bezeichnung SN.. 1204.. ) · rechte Ausführung zum 75° Längsdrehen mit abgesetzem Schaft · 25mm Werkzeughöhe x 25mm Breite x 150mm Länge für Stirndrehen ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 774,2g · Fräserdesign: DSKN(RL) EXT · Funktionsbreite - Metrisch: 32mm · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: System D · Kopflänge - Metrisch: 23,6mm · Neigungswinkel: -6Grad · Nettogewicht: 774,2g · Orthogonaler Spanwinkel: -6Grad · Schaftbreite - Metrisch: 25mm · Schafthöhe - Metrisch: 25mm · Schneidrichtung: Rechts

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 2,049g · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RDHW 10PR · Nettogewicht: 2,049g · Spanbrecher Herstellerbezeichnung: 91
