TECWERK Wechselhalter f.Stahlhalterkopf A f.rd.Bohrstangen Spann-D.20mm

VHM · positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Inhalt: je 1 Stück E10K-SDUC 07 E12M-SDUC 07 Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Schneidstoff: VHM · Inhalt: 2 teilig · Drehrichtung: rechts

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,5 mm/U in Stahl / 0,45 mm/U in Rostfrei / - mm/U in Guss / 0,6 mm/U in NE-Metalle / 0,35 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 155 m/min in Stahl / 85 m/min in Rostfrei / - m/min in Guss / 215 m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 140 m/min in Rostfrei / - m/min in Guss / 840 m/min in NE-Metalle / 65 m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Außengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 0,5mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Außendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 20mm · Oberfläche: vernickelt · Ersatzteile: SC 08 · Wendeplatte: DC.. 11T3.. · f: 13mm · b: 18,5mm · l1: 180mm · Drehrichtung: links · h: 18,0mm · Ø D min: 26mm

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 1,6mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · s: 3,18mm · l: 12,7mm · d: 12,7mm · m: 1,6mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 6,5 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 5,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / 170 m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / 85 m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 6.0mm mit 1.0mm Eckenradius und facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 3,2mm · Bruttogewicht: 5,8g · Eckenradius - Metrisch: 1mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ TRL · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 5,8g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Ersatzteil zu TECWERK Wechselhalter für Drehstähle und mit Prisma Weitere technische Eigenschaften: · Länge: 38mm · Vierkant: 14mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 6,4mm · d: 6,35mm · r: 0,4mm · Schnitttiefe max.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,4 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,09 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,07 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,17 mm/U in Stahl / 0,11 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 100 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 140 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle

Spanformer-Geometrie F = zur Schlichtbearbeitung Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 4,9 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 3,9 mm in Superlegierungen / 1,5 mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / 0,3 mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / 0,1 mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / 0,2 mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / 60 m/min in gehärtete Stähle

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 28.6mm · 10mm Dick für 2.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 121,034g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 28,6mm · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 121,034g · Planschneidenbreite - Metrisch: 18mm · Schneidkantenlänge - Metrisch: 49,5mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

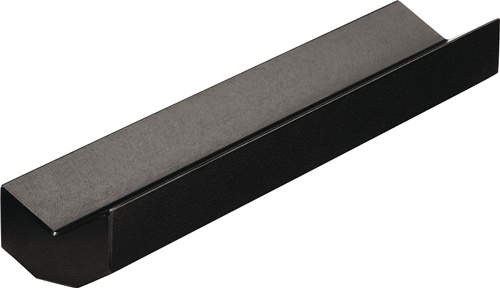

mit Prisma · für runde Bohrstangen · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 85mm · Länge: 85 mm · h: 20mm

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 0,5mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Spanformer-Geometrie R = zur Schruppbearbeitung Weitere technische Eigenschaften: · d1: 4,5mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 13 mm in Stahl / 9,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 7,8 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,21 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 35 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 245 m/min in Stahl / 145 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,5 mm/U in Stahl / 0,45 mm/U in Rostfrei / - mm/U in Guss / 0,6 mm/U in NE-Metalle / 0,35 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 155 m/min in Stahl / 85 m/min in Rostfrei / - m/min in Guss / 215 m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 140 m/min in Rostfrei / - m/min in Guss / 840 m/min in NE-Metalle / 65 m/min in Superlegierungen / - m/min in gehärtete Stähle

Ersatzteil zu TECWERK Wechselhalter für Drehstähle und mit Prisma Weitere technische Eigenschaften: · Länge: 27mm · Vierkant: 10mm

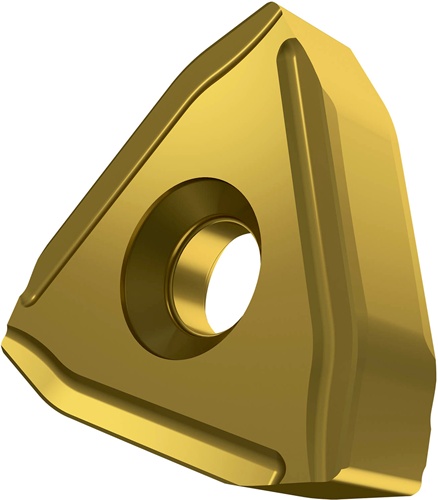

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 21.96mm · 7.94mm Dick für 2mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S02 Schneidkantenpreparation · im Substrat T9226 · MT-CVD beschichtet funktionell abgestuftes WC-Co-Carbid im ISO-Bereich P15 -P35 · zum mittlere Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 59,68g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 21,96mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 53,054g · Planschneidenbreite - Metrisch: 12mm · Schneidkantenlänge - Metrisch: 38mm · Spanbrecher Herstellerbezeichnung: PM-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 6.0mm mit facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 3,2mm · Bruttogewicht: 7,08g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 5,952g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Ersatzteil zu TECWERK Wechselhalter für Drehstähle und mit Prisma Weitere technische Eigenschaften: · Länge: 18mm · Vierkant: 5mm

für Wechselhalter mit Prisma, für runde Bohrstangen · Spann-Ø = max. möglicher Einspann-Ø nach Einsatz der Prismeneinlage im Wechselhalter Weitere technische Eigenschaften: · Länge: 160mm
