TECWERK Wechselhalter passend für Drehstähle
für Drehstähle · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 75mm · Länge: 75 mm · a: 20mm
TECWERK Kegeldorn gehärtet und geschliffen
mit Bohrfutterkegel DIN 238 · ganz gehärtet und geschliffen · zur Aufnahme von Bohrfuttern auf Bohr- und Drehmaschinen Weitere technische Eigenschaften: · Ausführung: gehärtet und geschliffen
Richt-/Höhenkeil Nr. 6460 Herkules AMF
Sphäroguss und Stahl vergütet im Brünierton angelassen · Keilfläche fein bearbeitet · ein Kugelaufsatz Nr. 6440 wird jedem Richtkeil beigelegt · Die fein bearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm. Die doppelte Keilwirkung ergibt einen großen Hub und eine präzise vertikale Bewegung ohne seitliches Verschieben. Der Höhenkeil bewährt sich bei schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Weitere technische Eigenschaften: · L: 63mm · H min.: 50mm · Zentrierloch-Ø: 12mm · H max.: 63mm · B2: 40mm · B1: 40mm · Schlüsselweite: 13mm

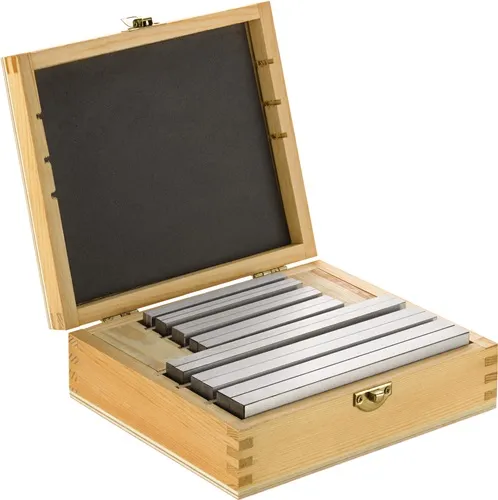

Parallelunterlagensatz DIN 6346S Standard AMF
im Holzkasten · mit abnehmbarem Klappdeckel · die Parallelstücke werden als Unterlagen oder Zwischenlagen auf Werkzeugmaschinen verwendet · für Maschinenschraubstöcke oder Anreißplatten sind sie zur parallelen Auflage von Werkstücken unentbehrlich · die Parallelstücke können flach- oder hochkant verwendet werden · die große Genauigkeit ermöglicht das Aufeinanderlegen zweier Größen · Paartoleranz in Höhe tp2 und Breite tp1 nach IT5 · Nennmaße nach ISO 2768 m · Größe 2,5 - 25 mm, Inhalt je 1 Paar: Länge 63 mm: 8 x 2,5 / 10 x 3,2 / 12 x 4,0 / 16 x 5,0 / 20 x 6,3 (H x B) Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B) Größe 4 - 40 mm, Inhalt je 1 Paar: Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B) Länge 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B) Größe 8 - 63 mm, Inhalt je 1 Paar: Länge 100 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B) Länge 160 mm: 50 x 16,0 / 63 x 20,0 (H x B) Größe 20 - 100 mm, Inhalt je 1 Paar: Länge 250 mm: 63 x 20,0 / 80 x 25,0 / 100 x 32,0 (H x B) Größe 4 - 32 mm, Inhalt je 1 Paar: Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 / 32 x 10,0 (H x B) Größe 8 - 50 mm, Inhalt je 1 Paar: Länge 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 / 50 x 16,0 (H x B) Weitere technische Eigenschaften: · Inhalt: 4 Paar
Spannkettensatz Nr. 6540 AMF
Spannhaken und Gegenhalter vergütet · Kette aus Vergütungsstahl · Befestigung für T-Nuten Nr. 6541 bitte separat bestellen · Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche. Weitere technische Eigenschaften: · Schraube: M12 · B: 36mm · Spannhub S1: 30mm · N: 15mm · H1 min. - H1 max.: 95 - 125mm · M: 20mm · SW: 36mm · E1: 49mm · H2 min. - H2 max.: 111 - 127mm · C: 18mm · Spannhub S2: 16mm · A: 36mm · E2: 54mm · F1: 21mm · Nut: 14, 16, 18mm · Drehmoment max.: 50Nm
TECWERK Schnellwechselstahlhalterkopf
mit Exzenterspannung · zum raschen Wechsel von Bearbeitungswerkzeugen bei gleichbleibender Wiederholgenauigkeit von 0,01 mm · die Spitzenhöhe wird durch eine Stellschraube am Drehstahlhalter eingestellt · Verzahnung und Planauflagefläche sind gehärtet und geschliffen · 40 Zähne im Stahlhalterkopf ermöglichen 40 verschiedene Winkeleinstellungen der Werkzeuge von jeweils 9° Bohrungs-Ø = Bohrung des Zentralkörpers max. Ausladung = Bohrungsmitte bis Ende/Kante Wechselhalter Weitere technische Eigenschaften: · max. Ausladung: 48mm
Parallelunterlagenpaar DIN 6346P Superpräzision AMF
Superpräzision · paarweise planparallel feingeschliffen · einsatzgehärtet · Paartoleranz in der Höhe tp2 und Breite tp1 nach IT 5 · Nennmaßtoleranz in der Höhe und Breite nach DIN ISO 2768m · restliche Maße nach DIN ISO 2768m · Größenangaben auf dem Produkt · Anwendung: Die Parallelstücke werden als Unterlage, Anschläge oder Zwischenlagen auf Werkzeugmaschinen sowie zur parallelen Auflage von Werkstücken auf Maschinenschraubstöcken und Anreißplatten verwendet. Verwendung flach oder hochkant möglich. Weitere technische Eigenschaften: · L: 63mm · b: 3,2mm · Paar Toleranz: tp1: 0,006 mm / tp2: 0,005 mm · h: 10mm

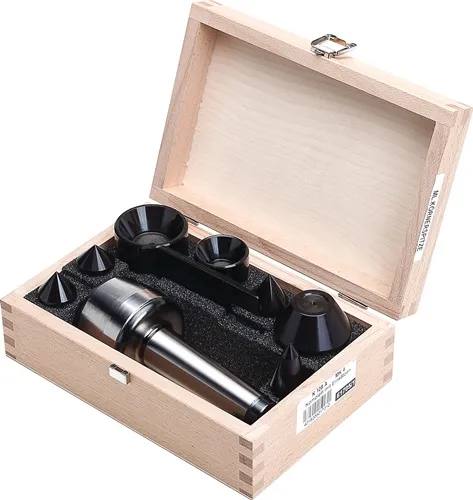

Zentrierspitzensortiment Flex mitlaufend 9 teilig RÖHM
mitlaufend · mit 7 auswechselbaren Einsätzen und Ausheber komplett im Holzkasten · 9 teilig · bestehend aus: 1 mitl. Zentrierspitze 1 Einsatz 60° 1 Einsatz 75° 1 Einsatz 90° 1 Einsatz 60° VL 1 Hohlkörper 1 Hohlkörper A 1 Hohlkörper B 1 Ausheber Weitere technische Eigenschaften: · Inhalt: 9 teilig
Schraubbock Nr. 6438S schnellverstellbar AMF
schnellverstellbar und stufenlos einstellbar mit Messing-Feststellschraube · Spindel komplett: Vergütungsstahl, mit Trapezgewinde, Spindelkopf, brüniert · Grundkörper: Vergütungsstahl, lackiert · Anwendung: Dieser Schraubbock erlaubt sehr schnelles Verstellen und dann stufenloses Justieren im ganzen Höhenbereich. Durch eine 60°-Drehung des Betätigungsringes wird die Spindel festgehalten oder zur Schnellverstellung freigegeben. Außerdem kann die Spindel in der eingestellten Position mit der Feststellschraube sicher geklemmt werden. Passende Aufsätze für Schraubbock Nr. 6438 sind Nr. 6440, 6441, 6442, 6443 und Nr. 6445. Weitere technische Eigenschaften: · TR: 40 x 7mm · L: 220mm · H min.: 450mm · Zentrierloch-Ø: 12mm · H max.: 710mm · B2: 190mm · B1: 26mm · D: 90mm · Tragfähigkeit max.: 40kN · Schlüsselweite: 65mm
Spannwerkzeugsortiment Nr. 6530 AMF
für Werkzeugmaschinen mit T-Nutentischen · enthält alle notwendigen Elemente zum schnellen Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken · alle Teile sind auswechselbar und können jederzeit ergänzt werden · aus Vergütungsstahl, nach DIN oder Werksnorm · Schraubenteile Festigkeitsklasse 8 bzw. 10 Weitere technische Eigenschaften: · Kegelpfannen Form: G 6 x M12 · Tiefspannbacken: 4 x Gr. 16 · Nutenräumer: 1 x Gr. 14 - 20mm · Ringmaulschlüssel: 1 x Gr. 22 x 22mm · Sechskantmuttern: 6 x M12 · Inhalt: 51 teilig · Universalspannunterlagen: 4 x Gr. 2, 4 x Gr. 3 · Schraubenpaste: ja · Spanneisen mit Treppenzähnen: 2 x Gr. 14 x 100 mm, 4 x Gr. 14 x 160mm · Verlängerungsmuttern: 4 x M12
Spannwerkzeugsortiment Nr. 6531 AMF
mit federndem Spanneisenhalter · enthält alle notwendigen Elemente zum schnellen Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen · alle Teile sind aus Vergütungsstahl, sie sind auswechselbar und können jederzeit ersetzt werden · die Lieferung erfolgt im Holzkasten mit abnehmbarem Klappdeckel Weitere technische Eigenschaften: · Kegelpfannen Form: G 6 x M20 · Nutenräumer: 1 x Gr. 14 - 20mm · Ringmaulschlüssel: 1 x Gr. 24 x 24mm · Sechskantmuttern: 4 x M20 · Inhalt: 45 teilig · Universalspannunterlagen: 4 x Gr. 2, 4 x Gr. 3 · Schraubenpaste: ja · Spanneisen mit Treppenzähnen: 4 x Gr. 18 x 125mm · Federnde Spanneisenhalter: 4 x Gr. 3 · Verlängerungsmuttern: 4 x M20
Basisplatte Nr. 6498FR rund AMF
rund · für Seitenspanner Nr. 6498 · komplett mit Befestigungsschrauben · Grundkörper aus Einsatzstahl, nitriert · Befestigung mittels Schrauben der Festigkeitsklasse 10.9 · Anwendung: Einsatz zusammen mit Seitenspanner Nr. 6498, um quer und längs zur Tischnut zu spannen. Die Größe M16x18 ist passend auf Rasterplatte M16 einsetzbar. Weitere technische Eigenschaften: · E4: 25,5mm · Form: rund · H: 50mm · B3: 20mm · G3: M6mm · R: 50mm · D: 78 + 2mm · E3: 25,5mm · Nut: 18mm · G: M16
Seitenspanner Nr. 6498 AMF
komplett mit Befestigung · Grundkörper aus Einsatzstahl, nitriert · Spannhaken aus Einsatzstahl · einsatzgehärtet · Anzugsmoment 75 bzw. 100 Nm · Befestigung mittels Schrauben der Festigkeitsklasse 10.9 · der mechanische Seitenspanner mit Niederzugeffekt ist als Spannelement und als Festanschlag einsetzbar · seitliche Gewinde für Anschläge · Besondere Produktvorteile: · kompakte Bauweise · festes und sicheres Befestigen des Werkstückes durch den Niederzugeffekt · erhöhtes Spannen von Platten um Bohrungen und Nuten einzubringen · seitliches Spannen von Platten um Oberflächen ohne Störkontur komplett zu bearbeiten · horizontale und vertikale Einsatzmöglichkeit Maß H: ± 0,1 mm, Sonderausführung (Maß H ± 0,01) auf Anfrage lieferbar Weitere technische Eigenschaften: · H: 75mm · F1: 20kN
Spannelementesatz Nr. 6535 Kunststoff AMF
bestehend aus 55 Elementen · Spannpratzen, -unterlagen und Muttern aus hochfestem Kunststoff PBT, rot · Stiftschrauben: Aluminium eloxiert Anwendung: Geeignet für den Einsatz auf 3D-Koordinatenmessmaschinen, Gravier- und Funkenerosionsmaschinen, sowie für alle Aufspannungen die nur geringe Spann- und Haltekräfte erfordern. Die mögliche Spannkraft (ca. 500 N), je nach gewähltem Hebelverhältnis der Spannpratzenabstützung, wird durch Anziehen der Mutter am Rändel erreicht. Haben sich die Spannelemente verklemmt, kann die Mutter mit einem Maulschlüssel gelöst werden. Vorteil: · Gewicht nur 1/4 gegenüber Elementen aus Aluminium und 1/10 gegenüber Elementen aus Stahl. · Korrosionsbeständig gegen Handschweiß. · Sehr leichte Handhabung. · Keine Maschinentisch- und Werkstückbeschädigung. · Vielseitig kombinierbar. Weitere technische Eigenschaften: · Material: Kunststoff · Höhe: 50mm · Breite: 370mm · Länge: 440mm
Spannschraubensatz Nr. 6520 AMF
für T Nuten · alle Teile vergütet · Festigkeit 8 bzw. 10 · komplett im Holzkasten mit Klappdeckel Weitere technische Eigenschaften: · Inhalt: 42-teilig
Zentrierkegel mitlaufend Form spitz Kegelwinkel 60 ° RÖHM
mitlaufend · spitze Form · als Zentrierkegel für Hohlkörper und als Zentrierspitze zur Bearbeitung normaler Werkstücke · Aufnahmeschaft, Körper und Kegel gehärtet · Kegel spitz auslaufend · Kegelwinkel 60 ° Weitere technische Eigenschaften: · Gewicht: 1100g · Kegelwinkel: 60° · Bearbeitungsart: mitlaufend · Drehzahl max.: 6000min-¹
Spannwerkzeugsortiment Nr. 6531 AMF
mit federndem Spanneisenhalter · enthält alle notwendigen Elemente zum schnellen Aufspannen von Werkzeugen, Vorrichtungen oder Werkstücken auf T-Nutentischen · alle Teile sind aus Vergütungsstahl, sie sind auswechselbar und können jederzeit ersetzt werden · die Lieferung erfolgt im Holzkasten mit abnehmbarem Klappdeckel Weitere technische Eigenschaften: · Kegelpfannen Form: G 6 x M20 · Nutenräumer: - · Ringmaulschlüssel: 1 x Gr. 16 x 16mm · Sechskantmuttern: 6 x M20 · Inhalt: 48 teilig · Universalspannunterlagen: 4 x Gr. 1, 4 x Gr. 2, 2 x Gr. 3 · Schraubenpaste: ja · Spanneisen mit Treppenzähnen: 4 x Gr. 11 x 80mm · Federnde Spanneisenhalter: 4 x Gr. 1 · Verlängerungsmuttern: 4 x M20
ER Spannhülsen ISO ER32.C.SET15.S.WP Bruttogewicht 2649,2g PRAMET
Weitere technische Eigenschaften: · Bruttogewicht: 2649,2g · Fräserdesign: ER-C-SET-S-WP · Nettogewicht: 2515g
Spanneisen Nr. 6314V AMF
abgeschrägt · mit verstellbarer Stützschraube · Vergütungsstahl lackiert Weitere technische Eigenschaften: · LS: 49mm · L: 100mm · Stärke: 20 mm · H: 10 - 47mm · Schlitzbreite: 14 mm · E1: 21mm · Gewicht: 560g · B2: 40mm · Breite: 40 mm · A: 20mm · B1: 14mm · Länge: 100 mm · D: M12 · E2: 40mm
Zentrierspitze Pro mitlaufend mit verlängerter Laufspitze RÖHM
mitlaufend · Spitzenwinkel 60 ° · Genauigkeitsausführung · mit verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit Weitere technische Eigenschaften: · B: 58,5mm · K: 47mm · A: 95,5mm · D: 25mm · Rundlaufabweichung max.: 0,005mm · G: 23,825mm · Bearbeitungsart: mitlaufend · Drehzahl max.: 5000min-¹
Schraubbock Nr. 6435S schwer AMF
schwer · mit Messing-Feststellschraube · Spindel komplett: Vergütungsstahl, mit Trapezgewinde · Spindelkopf brüniert · Grundkörper: Vergütungsstahl, lackiert · durch die robuste Bauart funktionieren die Schraubböcke mit stufenloser Verstellbarkeit auch bei größter Beanspruchung sicher und genau Weitere technische Eigenschaften: · TR: 40 x 7mm · L: 220mm · H min.: 710mm · Zentrierloch-Ø: 12mm · H max.: 1250mm · B2: 190mm · B1: 26mm · Tragfähigkeit max.: 40kN · Schlüsselweite: 65mm
Stabilspannbacke Nr. 6497 AMF
Spannbacken umdrehbar · hohe Bauart mit exakter Prismenführung · Grundkörper Temperguss · Spannbacken Einsatzstahl, einsatzgehärtet · mit glatter Seite für bearbeitete Werkstücke und geriffelter Seite für rohe Spannflächen · Anwendung: Durch die große Spannfläche eignen sich diese stabilen Spannbacken zum seitlichen Spannen hoher Werkstücke. Zur Befestigung des Stabilspannbackens auf dem Maschinentisch wird die Verwendung von zwei Spannschrauben empfohlen. Als Befestigungsschrauben sind je nach Nutenbreite Schrauben für T-Nuten DIN 787 - zwei Stück je Spannbacken - separat zu bestellen. Weitere technische Eigenschaften: · h1: 56mm · l: 265mm · H max.: 145mm · b1: 38mm
Zentrierspitze Pro mitlaufend RÖHM
mitlaufend · Spitzenwinkel 60 ° · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit Weitere technische Eigenschaften: · B: 88,5mm · K: 50,5mm · A: 129mm · D: 40mm · Rundlaufabweichung max.: 0,005mm · G: 44,399mm · Bearbeitungsart: mitlaufend · Drehzahl max.: 3000min-¹
Zentrierspitze Slim mitlaufend mit verlängerter Laufspitze RÖHM
mitlaufend · Spitzenwinkel 60 ° · mit kleinem Gehäusedurchmesser und verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit · durch den kleinen Kopfdurchmesser entsteht keine Behinderung für Stahlhalter und Drehstähle Weitere technische Eigenschaften: · B: 42mm · K: 37,5mm · A: 88,5mm · D: 20mm · Rundlaufabweichung max.: 0,008mm · G: 31,267mm · Bearbeitungsart: mitlaufend · Drehzahl max.: 6300min-¹
