TECWERK Morsekonushülse f.Stahlhalterkopf A f.Wechselhalter MK2 AD 30mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,5 mm/U in Stahl / 0,45 mm/U in Rostfrei / - mm/U in Guss / 0,6 mm/U in NE-Metalle / 0,35 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 155 m/min in Stahl / 85 m/min in Rostfrei / - m/min in Guss / 215 m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 140 m/min in Rostfrei / - m/min in Guss / 840 m/min in NE-Metalle / 65 m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Außengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 0,5mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Außendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

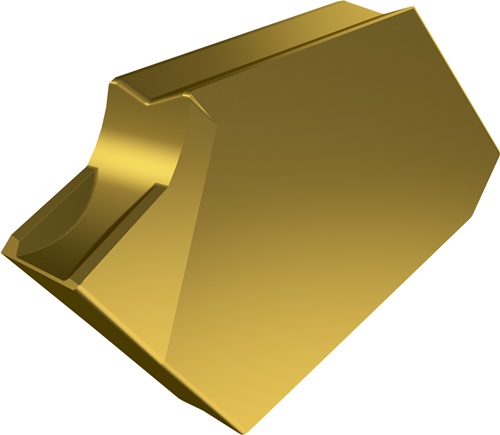

Einseitige Ein-und Abstech Wendeschneidplatte · mit einer 4mm Schnittbreite und einem 0.2mm Eckenradius · eine Genauigkeit nach Toleranzklasse U und einem facettierter Schneidkante · Substrat T8330 PVD beschichtetes Feinstkorn WC-Co Hartmetall im ISO-Substrats-Bereich P25-P40 und K20-K40 zur Bearbeitung von Stahl und Guss in Kombination mit DORMER PRAMET XLCFN 04 und XLCF(RL) 04 Ein-und Abstechwerkzeugen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 7,656g · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LFUX · Maximale Einstechtiefe - Metrisch: 4,9mm · Maximale Schnittbreitentoleranz - Metrisch: 0,15mm · Minimale Schnittbreitentoleranz - Metrisch: -0,15mm · Nettogewicht: 7,656g · Schnittbreite - Metrisch: 4mm · Trägerwerkzeugbreite - Metrisch: 3,44mm · Wendeplattenlänge - Metrisch: 11,5mm

Stech-Wendeschneidplatte X61 0602-R150 L:G8330 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 6,35mm · Bruttogewicht: 1,658g · Dicke Wendeschneidplatte - Metrisch: 2,33mm · Eckenradius - Metrisch: 1,5mm · Fräserdesign: X 61 R · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,03mm · Minimale Schnittbreitentoleranz - Metrisch: -0,03mm · Nettogewicht: 1,658g · Schnittbreite - Metrisch: 3,09mm

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 10mm · Oberfläche: vernickelt · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 7mm · b: 9,5mm · l1: 100mm · Drehrichtung: rechts · h: 9,0mm · Ø D min: 13mm

Stech-Wendeschneidplatte X61 0602-R100 L:G8330 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 6,35mm · Bruttogewicht: 2,65g · Dicke Wendeschneidplatte - Metrisch: 2,33mm · Eckenradius - Metrisch: 1mm · Fräserdesign: X 61 R · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,03mm · Minimale Schnittbreitentoleranz - Metrisch: -0,03mm · Nettogewicht: 2,233g · Schnittbreite - Metrisch: 2,09mm

Doppelseitige Ein-und Abstech Wendeschneidplatte · 16.4mm lang mit einer 4mm Schnittbreite und einem 0.4mm Eckenradius · eine Genauigkeit nach Toleranzklasse M und einem Spanbrecher M · Substrat T8330 PVD beschichtetes Feinstkorn WC-Co Hartmetall im ISO-Substrats-Bereich P25-P40 und K20-K40 zur Bearbeitung von Stahl und Guss in Kombination mit DORMER PRAMET GF..(RL) 04 · GG..(RL) 04 und XLCCN 0416 Ein-und Abstechwerkzeugen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,776g · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LCMF 16 - M · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,05mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Minimale Schnittbreitentoleranz - Metrisch: -0,05mm · Nettogewicht: 2,696g · Schnittbreite - Metrisch: 4mm · Spanbrecher Herstellerbezeichnung: M · Wendeplattenlänge - Metrisch: 16,4mm

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · d1: 2,88mm · s: 3,5mm · l: 11mm · d: 6,7mm · r: 0,5mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 9 mm in Stahl / 9 mm in Rostfrei / 9 mm in Guss / - mm in NE-Metalle / 7,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 220 m/min in Stahl / 130 m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 320 m/min in Stahl / 190 m/min in Rostfrei / 300 m/min in Guss / - m/min in NE-Metalle / 95 m/min in Superlegierungen / - m/min in gehärtete Stähle

für Drehstähle · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 180mm · Länge: 180 mm · a: 40mm

für Drehstähle · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 120mm · Länge: 120 mm · a: 25mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige Ein-und Abstech Wendeschneidplatte · 16.4mm lang mit einer 6mm Schnittbreite und einem 0.8mm Eckenradius · eine Genauigkeit nach Toleranzklasse M und einem Spanbrecher M · Substrat T9325 MT-CVD beschichtetes Funktionskorn WC-Co Hartmetall im ISO-Substrats-Bereich P15-P35 und K15-K35 zur Bearbeitung von Stahl und Guss in Kombination mit DORMER PRAMET GF..(RL) 06 und XLCCN 0616 Ein-und Abstechwerkzeugen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 5,983g · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LCMF 16 - M · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,05mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Minimale Schnittbreitentoleranz - Metrisch: -0,05mm · Nettogewicht: 5,983g · Schnittbreite - Metrisch: 6mm · Spanbrecher Herstellerbezeichnung: M · Wendeplattenlänge - Metrisch: 16,4mm

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · d1: 2,88mm · s: 3,5mm · l: 11mm · d: 6,7mm · r: 0,5mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 9 mm in Stahl / 6,8 mm in Rostfrei / 9 mm in Guss / - mm in NE-Metalle / 5,4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige Ein-und Abstech Wendeschneidplatte · 16.4mm lang mit einer 4mm Schnittbreite und einem 0.8mm Eckenradius · eine Genauigkeit nach Toleranzklasse M und einem Spanbrecher M · Substrat T8330 PVD beschichtetes Feinstkorn WC-Co Hartmetall im ISO-Substrats-Bereich P25-P40 und K20-K40 zur Bearbeitung von Stahl und Guss in Kombination mit DORMER PRAMET GF..(RL) 04 · GG..(RL) 04 und XLCCN 0416 Ein-und Abstechwerkzeugen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,754g · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LCMF 16 - M · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,05mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Minimale Schnittbreitentoleranz - Metrisch: -0,05mm · Nettogewicht: 3,754g · Schnittbreite - Metrisch: 4mm · Spanbrecher Herstellerbezeichnung: M · Wendeplattenlänge - Metrisch: 16,4mm

Stech-Wendeschneidplatte X61 0602-R150 R:G8330 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 6,35mm · Bruttogewicht: 1,658g · Dicke Wendeschneidplatte - Metrisch: 2,33mm · Eckenradius - Metrisch: 1,5mm · Fräserdesign: X 61 R · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,03mm · Minimale Schnittbreitentoleranz - Metrisch: -0,03mm · Nettogewicht: 1,658g · Schnittbreite - Metrisch: 3,09mm

Stech-Wendeschneidplatte X61 0602-R100 L:G8330 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 6,35mm · Bruttogewicht: 2,65g · Dicke Wendeschneidplatte - Metrisch: 2,33mm · Eckenradius - Metrisch: 1mm · Fräserdesign: X 61 R · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,03mm · Minimale Schnittbreitentoleranz - Metrisch: -0,03mm · Nettogewicht: 2,233g · Schnittbreite - Metrisch: 2,09mm

Ersatzteil zu TECWERK Wechselhalter für Drehstähle und mit Prisma Weitere technische Eigenschaften: · Länge: 38mm · Vierkant: 14mm

Ersatzteil zu TECWERK Wechselhalter für Drehstähle und mit Prisma Weitere technische Eigenschaften: · Länge: 38mm · Vierkant: 14mm

Ersatzteil zu allen TECWERK Wechselhalter Ausführungen Weitere technische Eigenschaften: · Satzinhalt: inkl. Mutter

mit Exzenterspannung · zum raschen Wechsel von Bearbeitungswerkzeugen bei gleichbleibender Wiederholgenauigkeit von 0,01 mm · die Spitzenhöhe wird durch eine Stellschraube am Drehstahlhalter eingestellt · Verzahnung und Planauflagefläche sind gehärtet und geschliffen · 40 Zähne im Stahlhalterkopf ermöglichen 40 verschiedene Winkeleinstellungen der Werkzeuge von jeweils 9° Bohrungs-Ø = Bohrung des Zentralkörpers max. Ausladung = Bohrungsmitte bis Ende/Kante Wechselhalter Weitere technische Eigenschaften: · max. Ausladung: 48mm
