Senkrechtspanner Nr.6804 Gr.3 waagrechter Fuß AMF

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 11mm · a*: 60° · P: 32mm · L: 12,5mm · K: 6mm · C: 20mm · D: 5,5mm · a: 105° · F1: 0,8kN · L2: 89mm · HW min.: -3mm · L1: 78mm · I: 12mm · F2: 1,2kN · B: 52mm · M1: 27mm · Bohrungs-Ø: 5,5 mm · H: 23mm · N: 43mm · E: 25mm · M: 23-31mm · A: 6mm · H1: 139,5mm · HW max.: 4,5mm · Spannweite: 25 mm

mit waagrechtem Fuß (Haltearm massiv) Weitere technische Eigenschaften: · F: 20,5mm · a*: 60° · P: 90mm · L: -mm · K: 24,5mm · C: 50,5mm · D: 13mm · a: 140° · F1: 3,5kN · L2: 206mm · HW min.: -5mm · L1: 232mm · I: 30mm · F2: 5,5kN · B: 166,5mm · M1: -mm · Bohrungs-Ø: 13 mm · H: 81mm · N: 100mm · E: 90mm · M: 68-72mm · A: 10mm · H1: 331mm · HW max.: 51mm · Spannweite: 90 mm

vertikal · Niete in gefetteten Lagerbuchsen laufend ·ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · F: 11mm · P: 26mm · Armlänge: 91mm · K: 6,8mm · C: 13mm · D: 5,2mm · B min.: 24mm · Bohrungs-Ø: 5,2mm · B max.: 47mm · H: 4,5mm · N: 38mm · M: 19,5-23,5mm · E max.: 28mm · L1 min.: 91mm · H2: 99mm · L1 max.: 158mm · E min.: 5mm · H1: 47mm · D1: 4mm

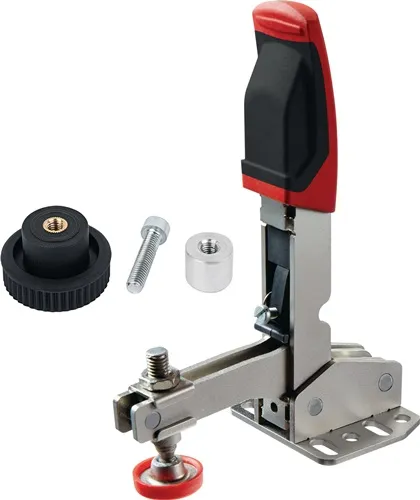

zum Einsatz auf Multifunktionstischen wie z.B. Festool MFT und Sortimo WorkMo mit Lochdurchmesser 20 mm und Plattenstärke von min. 19 mm bis max. 25 mm Weitere technische Eigenschaften: · F1: 2,5kN · Spannweite: 40mm

variabel · mit offenem Haltearm und Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm Weitere technische Eigenschaften: · F: 24mm · I: 10mm · Bauart: Winkelfuß · B: 56mm · P: 38mm · H: 68mm · N: 45mm · K: 7,1mm · E: 22mm · M: 25,4mm · C: 20-26mm · A: 6mm · D: 5,6mm · F1: 2kN · H2: 113mm · Andrückschraube: M6 x 40 · H1: 94mm · HW min.: -3mm · L1: 173mm · HW max.: 24mm · D1: 5,6mm

für offene Haltearme · vergütet, verzinkt und passiviert · Festigkeitsklasse 8.8 · mit abnehmbarer Schutzkappe · Größe 0 - 3 mit Mutter-Scheibenelement Größe 4 - 7 mit Mutter für T-Nute Weitere technische Eigenschaften: · U-Scheibe Größe: 2

Spannkraft stufenlos erreichbar bis 16 kN · die äußerst kompakte Bauweise ca. 30% weniger Grundfläche ca. 50% kleineres Volumen ermöglicht optimale Ausnutzung des Arbeitsbereiches · Gehäuse und Druckarme aus Edelstahl 42 CrMo 4, vergütet, dadurch extrem belastbar und langlebig · für größere Spannhöhen sind Aufspann-Sockel lieferbar · Befestigungsbohrung offen

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · F2: 0,8kN · L3: 54mm · B min.: 10,5mm · B max.: 26,5mm · N: 15mm · E: 13mm · A: 6,5mm · F1: 0,8kN · M2: M10x1mm · L2: 10mm · H1: 37mm · HW min.: 12mm · L1: 66,5mm · HW max.: 20mm

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 72mm · L: 135mm · B4: 76mm · H3: 19mm · H: 98mm · g: 40° · C2: 25mm · C1: 50mm · R: 14mm · R1: 22,5mm · C: 50mm · H4: 172mm · C3: 27mm · B2: 16mm · a: 200° · F1: 22,5kN · b: 70° · H2: 33mm · G: M12 · H1: 65mm

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 8mm · Bauart: waagrechter Fuß · a*: 90° · P: 34mm · Gesamthöhe: 30mm · K: 5,5mm · C: 13-14,5mm · D: 5,2mm · F1: 0,8kN · Andrückschraube: M5 x 30 · HW min.: -3mm · L1: 120mm · I: 10mm · F2: 1,1kN · B: 42mm · H: 19mm · N: 34mm · E: 18,7mm · M: 18-21,5mm · A: 5mm · H2: 49mm · H1: 30mm · HW max.: 2,5mm · Gesamtlänge: 119mm

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. Weitere technische Eigenschaften: · F2: 2,5kN · L3: 115mm · B: 57mm · H: 33mm · N: 33mm · E: 25mm · M: M8mm · A: 12mm · F1: 2,5kN · M2: M20x1,5mm · L2: 16mm · H1: 120,5mm · HW min.: 22mm · L1: 108mm · HW max.: 37,5mm

mit Winkelfuß Weitere technische Eigenschaften: · F: 11mm · a*: 60° · P: 38mm · O: 6mm · K: 7mm · C: 24mm · D: 6,5mm · a: 105° · F1: 1,4kN · L1: 111mm · I: 18mm · F2: 2,5kN · B: 63mm · Bohrungs-Ø: 6,5 mm · H: 71mm · N: 42,5mm · E: 37mm · M: 28,5mm · A: 8mm · H1: 223mm · Spannweite: 37 mm

Spannkraft stufenlos erreichbar bis 16 kN · die äußerst kompakte Bauweise ca. 30% weniger Grundfläche ca. 50% kleineres Volumen ermöglicht optimale Ausnutzung des Arbeitsbereiches · Gehäuse und Druckarme aus Edelstahl 42 CrMo 4, vergütet, dadurch extrem belastbar und langlebig · für größere Spannhöhen sind Aufspann-Sockel lieferbar · Befestigungsbohrung offen

aus ölbeständigem Neopren zum Schutz empfindlicher Werkstücke · Härte 70 Shore A · passend für Andrückschrauben Nr. 6880, 6885, 6890 und 6892 · zum Aufstecken auf Sechskantschraubenkopf ISO 272 Weitere technische Eigenschaften: · H: 15mm · SW: 13mm · D: 19mm · H1: 7,5mm · D1: 13mm

mit Winkelfuß Weitere technische Eigenschaften: · F: 7mm · a*: - · P: 30mm · O: 5mm · K: 10mm · C: 14mm · D: 4,5mm · a: 98° · F1: 0,8kN · L1: 61mm · I: 10mm · F2: 1,1kN · B: 34,5mm · Bohrungs-Ø: 4,5 mm · H: 45mm · N: 30mm · E: 18mm · M: 20mm · A: 5mm · H1: 125mm · Spannweite: 18 mm

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · F2: 2kN · L3: 105mm · B min.: 20mm · B max.: 46mm · N: 22mm · E: 20mm · A: 10mm · F1: 2kN · M2: M16x1,5mm · L2: 19mm · H1: 66mm · HW min.: 17mm · L1: 114mm · HW max.: 25mm

Druckspanner · (Schubstange und Handhebel gegenläufig) · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Vorteil: · Niedrige Bauhöhe in Spannstellung Weitere technische Eigenschaften: · Eigenschaft: Druckspanner · F1: 4kN

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · F2: 4,5kN · L3: 158mm · B min.: 26,5mm · B max.: 66,5mm · N: 34,5mm · E: 50mm · A: 16mm · F1: 4,5kN · M2: M24x1,5mm · L2: 25mm · H1: 99mm · HW min.: 30mm · L1: 171,5mm · HW max.: 50mm

zum Einsatz von BESSEY Schnellspannern auf Multifunktionstischen wie z.B. Festool MFT und Sortimo WorkMo mit Lochdurchmesser 20 mm und Plattenstärke von min. 19 mm bis max. 25 mm

mit Winkelfuß Weitere technische Eigenschaften: · F: 4mm · Bauart: Winkelfuß · P: 28mm · Gesamthöhe: 68mm · K: 8mm · C: 13,5mm · D: 5,2mm · a: 90° · F1: 0,8kN · Andrückschraube: M5 x 30 · L1: 120mm · I: 10mm · F2: 1,1kN · B: 32mm · H: 57mm · N: 31mm · E: 18,5mm · M: 19mm · A: 5mm · H2: 49mm · H1: 68mm · Gesamtlänge: 120mm
