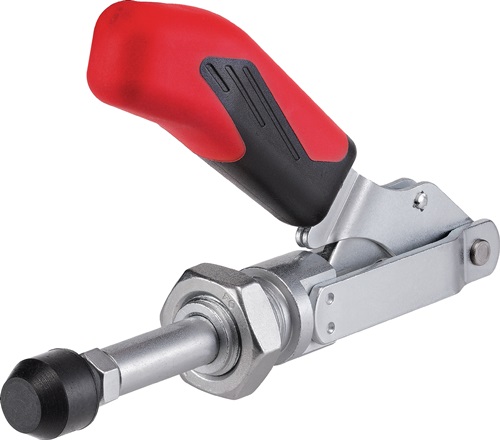

Schubstangenspanner Nr.6840 Gr.0 AMF

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 6mm · P: 27mm · K: 5,5mm · C: 16mm · D: 4,5mm · a: 95° · F1: 0,6kN · L2: 57mm · HW min.: -4,2mm · L1: 61mm · I: 10mm · F2: 1,1kN · Material: Edelstahl · B: 39mm · M1: - · Bohrungs-Ø: 4,5 mm · H: 19mm · N: 34mm · E: 17,5mm · M: 24mm · A: 5mm · H1: 98mm · HW max.: 2mm · Spannweite: 17,5 mm

variabel · mit offenem Haltearm und Winkelfuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm Weitere technische Eigenschaften: · F: 24mm · I: 10mm · Bauart: Winkelfuß · B: 56mm · P: 38mm · H: 68mm · N: 45mm · K: 7,1mm · E: 22mm · M: 25,4mm · C: 20-26mm · A: 6mm · D: 5,6mm · F1: 2kN · H2: 113mm · Andrückschraube: M6 x 40 · H1: 94mm · HW min.: -3mm · L1: 173mm · HW max.: 24mm · D1: 5,6mm

vertikal · Niete in gefetteten Lagerbuchsen laufend ·ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · F: 19mm · P: 53,5mm · Armlänge: 155mm · K: 9,6mm · C: 32mm · D: 8,5mm · B min.: 43mm · Bohrungs-Ø: 8,5mm · B max.: 81mm · H: 8mm · N: 64,5mm · M: 35,0-46,0mm · E max.: 47mm · L1 min.: 155mm · H2: 171mm · L1 max.: 244mm · E min.: 9mm · H1: 94,5mm · D1: 8mm

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 75mm · a*: 120° · P: 60mm · O: 10mm · K: 15mm · C: 30mm · D: 8,5mm · F1: 10kN · L2: 161mm · HW min.: -1mm · L1: 146mm · I: 24mm · B: 101mm · Bohrungs-Ø: 8,5 mm · H3: 25mm · H: 62mm · N: 52mm · Eigenschaft: schwer · A: 12,2mm · H2: 10mm · H1: 233mm · HW max.: 35mm · D1: 5,7mm · Spannweite:

aus ölbeständigem Neopren zum Schutz empfindlicher Werkstücke · Härte 70 Shore A · passend für Andrückschrauben Nr. 6880, 6885, 6890 und 6892 · zum Aufstecken auf Sechskantschraubenkopf ISO 272 4000 604 721: Nach neuer Norm ISO 4017 (gekennzeichnet mit einer "6" auf der Andrückfläche). Weitere technische Eigenschaften: · H: 20mm · SW: 18mm · D: 25mm · H1: 9,5mm · D1: 18mm

mit anvulkanisiertem Druckstück, aus ölbeständigem Neopren zum Schutz empfindlicher Werkstücke · Härte 85 Shore A, LABS-frei (silikonfrei) · Schraube vergütet, verzinkt und passiviert, Festigkeitsklasse 8.8 Weitere technische Eigenschaften: · L: 76mm · D: 26mm · L1: 56mm · D1: 20mm

mit waagrechtem Fuß (Haltearm massiv) Weitere technische Eigenschaften: · F: 17mm · a*: 60° · P: 53mm · L: -mm · K: 13mm · C: 32mm · D: 8,6mm · a: 105° · F1: 2kN · L2: 129,5mm · HW min.: -8mm · L1: 141,5mm · I: 20mm · F2: 3kN · B: 101mm · M1: -mm · Bohrungs-Ø: 8,6 mm · H: 42,5mm · N: 64mm · E: 61mm · M: 45mm · A: 8mm · H1: 221mm · HW max.: 21mm · Spannweite: 61 mm

für offene Haltearme · vergütet, verzinkt und passiviert · Festigkeitsklasse 8.8 · mit abnehmbarer Schutzkappe · Größe 0 - 3 mit Mutter-Scheibenelement Größe 4 - 7 mit Mutter für T-Nute Weitere technische Eigenschaften: · U-Scheibe Größe: 3

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · F2: 2kN · L3: 105mm · B min.: 20mm · B max.: 46mm · N: 22mm · E: 20mm · A: 10mm · F1: 2kN · M2: M16x1,5mm · L2: 19mm · H1: 66mm · HW min.: 17mm · L1: 114mm · HW max.: 25mm

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 41mm · L: 82mm · B4: 52mm · H3: 12mm · H: 58mm · g: 40° · C2: 15mm · C1: 26mm · R: 8mm · R1: 15mm · C: 30mm · H4: 112mm · C3: 16mm · B2: 10mm · a: 200° · F1: 7kN · b: 70° · H2: 20mm · G: M8 · H1: 38mm

mit senkrechtem Fuß Weitere technische Eigenschaften: · F: 8mm · Bauart: senkrechter Fuß · a*: 90° · P: 34mm · L: -mm · O: 5mm · Gesamthöhe: 42mm · K: 5,5mm · C: 13-14,5mm · D: 5,2mm · F1: 0,8kN · Andrückschraube: M5 x 30 · HW min.: 8mm · L1: 120mm · I: 10mm · F2: 1,1kN · B: 42mm · M1: 24,5mm · H: 31,5mm · N: 18mm · E: 18,5mm · M: 23,5-25,5mm · A: 5mm · H2: 49mm · H1: 43mm · HW max.: 15mm · Gesamtlänge: 119mm · D1: -mm

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. Weitere technische Eigenschaften: · F2: 4kN · L3: 139mm · B: 92mm · H: 37mm · N: 49mm · E: 45mm · M: M12mm · A: 16mm · F1: 4kN · M2: M24x1,5mm · L2: 24mm · H1: 149mm · HW min.: 30mm · L1: 175mm · HW max.: 50mm

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 75mm · a*: 120° · P: 60mm · O: 10mm · K: 15mm · C: 30mm · D: 8,5mm · F1: 10kN · L2: 161mm · HW min.: -1mm · L1: 146mm · I: 24mm · B: 101mm · Bohrungs-Ø: 8,5 mm · H3: 25mm · H: 62mm · N: 52mm · Eigenschaft: schwer · A: 12,2mm · H2: 10mm · H1: 233mm · HW max.: 35mm · D1: 5,7mm · Spannweite:

schwer · mit umsteckbarem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss Weitere technische Eigenschaften: · F: 137mm · L: 35mm · K: 8mm · D: 8,5mm · F1: 12kN · G: 41mm · L2: 279mm · Ausstattung: umsteckbarer Handhebel · L1: 197mm · F2: 12kN · B: 63mm · Bohrungs-Ø: 8,5 mm · H: 18mm · N: 58mm · Eigenschaft: schwer · E: 50mm · M: 41mm · A: 20mm · H2: 290,5mm · H1: 178,5mm

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter Weitere technische Eigenschaften: · F2: 4,5kN · L3: 158mm · B min.: 26,5mm · B max.: 66,5mm · N: 34,5mm · E: 50mm · A: 16mm · F1: 4,5kN · M2: M24x1,5mm · L2: 25mm · H1: 99mm · HW min.: 30mm · L1: 171,5mm · HW max.: 50mm

für Schnellspanner · verzinkt und passiviert · komplett mit zwei vergüteten Andrückschrauben Nr. 6890 und einer Befestigungsschraube · Anwendung: Mit dem Querarm können entweder ein großes Werkstück an zwei Punkten oder zwei kleinere Werkstücke gleichzeitig gespannt werden. Weitere technische Eigenschaften: · Schraubenabstand: 18-60mm · Gesamtlänge: 70mm

zum Einsatz von BESSEY Schnellspannern auf Multifunktionstischen wie z.B. Festool MFT und Sortimo WorkMo mit Lochdurchmesser 20 mm und Plattenstärke von min. 19 mm bis max. 25 mm

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 27mm · Bauart: waagrechter Fuß · a*: 90° · P: 57mm · L: 20,5mm · Gesamthöhe: 74mm · K: 8mm · C: 41mm · D: 8,5mm · F1: 2kN · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · I: 20mm · F2: 3kN · B: 113mm · M1: 43mm · H: 45mm · N: 58mm · E: 63mm · M: 29-43mm · A: 10mm · H2: 126mm · H1: 75mm · HW max.: 24mm · Gesamtlänge: 281mm · D1: 8,5mm

aus ölbeständigem Neopren zum Schutz empfindlicher Werkstücke · Härte 70 Shore A · passend für Andrückschrauben Nr. 6880, 6885, 6890 und 6892 · zum Aufstecken auf Sechskantschraubenkopf ISO 272 Weitere technische Eigenschaften: · H: 27mm · SW: 24mm · D: 33mm · H1: 14mm · D1: 24mm

mit Winkelfuß Weitere technische Eigenschaften: · F: 6mm · a*: 60° · P: 32mm · O: 5mm · K: 6mm · C: 20mm · D: 6,1mm · a: 105° · F1: 1kN · L1: 77mm · I: 12mm · F2: 1,2kN · B: 41mm · Bohrungs-Ø: 6,1 mm · H: 60mm · N: 37mm · E: 25mm · M: 25,5mm · A: 6mm · H1: 167mm · Spannweite: 25 mm
