Wendeschneidplatte ISO SNHQ 1207AZTN:M8330 D. 5mm PVD beschichtet Farbe Gold

Dreh-Wendeschneidplatte SPUB 19-R30:6640 Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 16,503g · Dicke Wendeschneidplatte - Metrisch: 4,75mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SPUB 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 57mm · Minimaler Rohraußendurchmesser - Metrisch: 45mm · Nettogewicht: 16,503g · Profilradius - Metrisch: 30mm · Schneidkantenlänge - Metrisch: 19,05mm

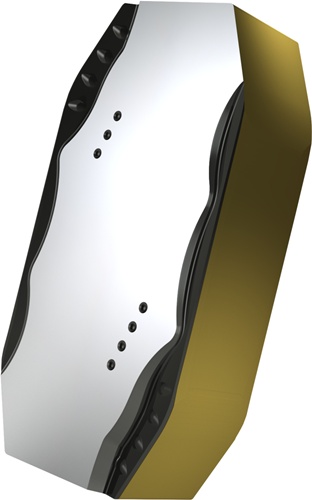

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 40mm · 9.6mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 104,539g · Dicke Wendeschneidplatte - Metrisch: 10,15mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 40 · Hauptschneidenwinkel: 25Grad · Nettogewicht: 104,539g · Planschneidenbreite - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 40mm · Spanbrecher Herstellerbezeichnung: PM

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 10.0mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 11,31g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 10,189g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 15mm für Rohrdurchmesser von 17 bis 22mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 19,5g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 27mm · Minimaler Rohraußendurchmesser - Metrisch: 20mm · Nettogewicht: 18,064g · Profilradius - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.4mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M9340 MT-CVD Beschichtung WC-Co Substrat in der ISO-Gruppe P35 -P50 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,589g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,589g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 9,7mm · d: 9,53mm · r: 0,4mm · Schnitttiefe max.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,4 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,11 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,12 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 80 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 125 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige Fräswendeschneidplatte TBMR 2707 mit Spanbrecher · Dreieckig für eine maximale Schnitttiefe von 18.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M mit verrundeter und facettierter Schneidkante · M8326 PVD Beschichtung WC-Co Substrat zum bearbeiten mit Eckfräsern FTB27X Weitere technische Eigenschaften: · Schnitttiefe max.: 18mm · Schnitttiefe min.: 1,5mm · Art der Beschichtung: PVD · Bruttogewicht: 31,093g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TBMR 27 · Innenkreisdurchmesser - Metrisch: 15,875mm · m-dimension - Metrisch: 3,2mm · Nettogewicht: 31,093g · Planschneidenbreite - Metrisch: 4,61mm · Schneidkantenlänge - Metrisch: 27,5mm

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum mittlere Festigkeit nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 35,149g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 35,149g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: MM-S02

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

VHM · positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Schneidstoff: VHM · Ø d g7: 16mm · Ersatzteile: SC 08 · Wendeplatte: CC.. 09T3.. · f: 10mm · l1: 200mm · Drehrichtung: rechts · h: 8mm · Ø D min: 22mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 45mm für Rohrdurchmesser von 52 bis 65mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 26,137g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 81mm · Minimaler Rohraußendurchmesser - Metrisch: 61mm · Nettogewicht: 26,137g · Profilradius - Metrisch: 45mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 36.5mm · 12mm Dick für 2mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S01 Schneidkantenpreparation · im Substrat T9315 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,6mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 18mm · Bruttogewicht: 101,113g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 36 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 101,113g · Planschneidenbreite - Metrisch: 16mm · Schneidkantenlänge - Metrisch: 36,5mm · Spanbrecher Herstellerbezeichnung: MM-S01

Scarfing Ringe mit einem Außendurchmesser von 30mm · einem Innendurchmesser von 20mm · 12mm dick und einen Arbeitsradius von 22.8mm für Rohrdurchmesser von 48 bis 72mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 47,4g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 30mm · Maximaler Rohrinnendurchmesser - Metrisch: 57mm · Minimaler Rohrinnendurchmesser - Metrisch: 48mm · Nettogewicht: 43,161g · Profilradius - Metrisch: 22,8mm · Trägerwerkzeugdurchmesser - Metrisch: 20mm · Wendeplattendurchmesser - Metrisch: 30mm

Dreh-Trägerwerkzeug doppelt geklemmt zum spannen von 35° Rhombus negative Wendeschneidplatten mit einem Innenkreisdurchmesser von 9.525mm · 4.76mm Dick (ISO Bezeichnung VN.. 1604.. ) · rechte Ausführung zum 62.5° · linkes und rechtesStirndrehen · 25mm Werkzeughöhe x 25mm Breite x 150mm Länge für entgraten · Kegeldrehen · Kopierdrehen in einer und mehreren Richtungen und Längsdrehen mit und ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 746,8g · Fräserdesign: DVPN(RL) EXT · Funktionsbreite - Metrisch: 32mm · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: System D · Kopflänge - Metrisch: 39,2mm · Neigungswinkel: -13Grad · Nettogewicht: 746,8g · Orthogonaler Spanwinkel: -4Grad · Schaftbreite - Metrisch: 25mm · Schafthöhe - Metrisch: 25mm · Schneidrichtung: Rechts

Einseitige Fräswendeschneidplatte SDGX 1205 · Viereckig für eine maximale Schnitttiefe von 12.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-G und FM Geometrie mit verrundeter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Eckfräsern mit langer Schneide J(T)-CSD12X Weitere technische Eigenschaften: · Schnitttiefe max.: 12mm · Schnitttiefe min.: 1mm · Art der Beschichtung: PVD · Bruttogewicht: 9,65g · Dicke Wendeschneidplatte - Metrisch: 5,56mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SDGX 12 · Gesamtdicke Wendeschneidplatte - Metrisch: 6,35mm · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 9,65g · Schneidkantenlänge - Metrisch: 12,7mm · Spanbrecher Herstellerbezeichnung: FM

Einseitige Fräswendeschneidplatte ODMT 0605 mit Spanbrecher · Oktagonal für eine maximale Schnitttiefe von 3.1mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M · M9325 MT-CVD Beshcichtung WC-Co Substrat in den ISO-Gruppen P10 -P30 und K10 -K30 zum bearbeiten von Stahl und Gusseisen mit Planfräsern SOD06D Weitere technische Eigenschaften: · Schnitttiefe max.: 3,1mm · Schnitttiefe min.: 1mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 10,374g · Dicke Wendeschneidplatte - Metrisch: 5,56mm · Formcode Wendeschneidplatte: O - achteckig · Fräserdesign: ODMT 06 · Innenkreisdurchmesser - Metrisch: 15,875mm · Nettogewicht: 10,374g · Spannbohrungsdurchmesser - Metrisch: 5,5mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 2.0mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P20 -P40 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,561g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 2mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,561g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

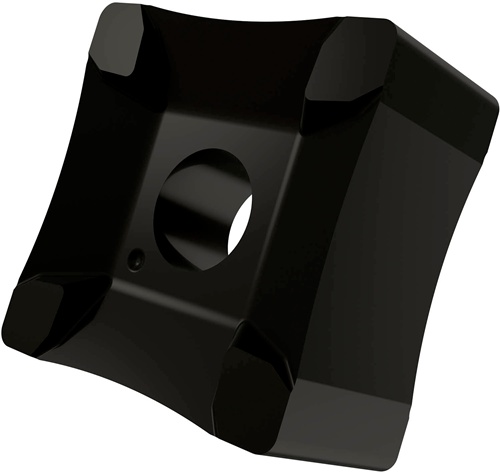

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 40mm für Rohrdurchmesser von 46 bis 58mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 20,9g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 72mm · Minimaler Rohraußendurchmesser - Metrisch: 54mm · Nettogewicht: 19,602g · Profilradius - Metrisch: 40mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm
