Wendeschneidplatte ISO SNHQ 1205AZTN:M8330 D. 5mm PVD beschichtet Farbe Gold

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 24.5 to maximum 30.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 6,4mm · Bruttogewicht: 14,92g · Eckfasenlänge - Metrisch: 0,5mm · Fräserdesign: XNHQ · Innenkreisdurchmesser - Metrisch: 12mm · Nettogewicht: 13,785g · Schneidkantenlänge - Metrisch: 16mm · Spannbohrungsdurchmesser - Metrisch: 5,9mm

Doppelseitige Fräswendeschneidplatte PNMU 1308 mit Spanbrecher · Pentagonal für eine maximale Schnitttiefe von 10.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8345 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe P30-P50 zum bearbeiten von Stahl mit Planfräsern SPN13 Weitere technische Eigenschaften: · Schnitttiefe max.: 10mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Bruttogewicht: 48,58g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PNMU 13 · Innenkreisdurchmesser - Metrisch: 24,4mm · Nettogewicht: 42,291g · Planschneidenbreite - Metrisch: 3mm · Schneidkantenlänge - Metrisch: 13mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 10mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 2.0mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,549g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 2mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,549g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 22mm für Rohrdurchmesser von 25 bis 32mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 18,856g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 39mm · Minimaler Rohraußendurchmesser - Metrisch: 30mm · Nettogewicht: 18,856g · Profilradius - Metrisch: 22mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

zum Außengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · Inhalt: 10-teilig

Einseitige Fräswendeschneidplatte REHT 1604 mit Spanbrecher · Rund für eine maximale Schnitttiefe von 4.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-H und M Geometrie mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Planfräsern SOE06Z Weitere technische Eigenschaften: · Schnitttiefe max.: 4mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Bruttogewicht: 9,239g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Formcode Wendeschneidplatte: R - rund · Fräserdesign: REHT 16 · Nettogewicht: 9,239g · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 5,5mm · Wendeplattendurchmesser - Metrisch: 16mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 9,7mm · d: 9,53mm · r: 0,4mm · Schnitttiefe max.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,4 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,11 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,12 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 80 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 125 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle

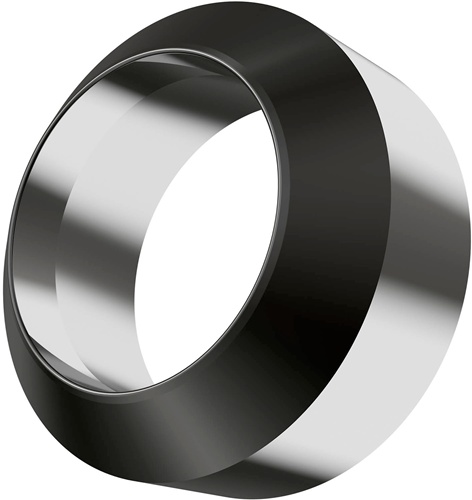

Scarfing Ringe mit einem Außendurchmesser von 22mm · einem Innendurchmesser von 15mm · 10mm dick und einen Arbeitsradius von 17.1mm für Rohrdurchmesser von 41 bis 50mm · 5040 MT-CVD beschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P25-P45 und M25-M35 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 20,104g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 22mm · Maximaler Rohrinnendurchmesser - Metrisch: 41mm · Minimaler Rohrinnendurchmesser - Metrisch: 36mm · Nettogewicht: 20,104g · Profilradius - Metrisch: 17,1mm · Trägerwerkzeugdurchmesser - Metrisch: 15mm · Wendeplattendurchmesser - Metrisch: 22mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 10mm für Rohrdurchmesser von 12 bis 15mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40/M20-M35 und S20-S30 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 22,373g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 18mm · Minimaler Rohraußendurchmesser - Metrisch: 14mm · Nettogewicht: 22,373g · Profilradius - Metrisch: 10mm · Schneidkantenlänge - Metrisch: 19,05mm

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 28.6mm · 10mm Dick für 2.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 121,034g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 28,6mm · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 121,034g · Planschneidenbreite - Metrisch: 18mm · Schneidkantenlänge - Metrisch: 49,5mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 12mm für eine maximale Schnitttiefe von 10.7mm · M Geometrie und M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 10,7mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 1,148g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Fräserdesign: ZP · Nettogewicht: 1,148g · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,9mm

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 12mm · Oberfläche: vernickelt · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 9mm · b: 11,5mm · l1: 125mm · Drehrichtung: rechts · h: 11,0mm · Ø D min: 18mm

Scarfing Ringe mit einem Außendurchmesser von 22mm · einem Innendurchmesser von 15mm · 10mm dick und einen Arbeitsradius von 17.1mm für Rohrdurchmesser von 41 bis 50mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 20,104g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 22mm · Maximaler Rohrinnendurchmesser - Metrisch: 41mm · Minimaler Rohrinnendurchmesser - Metrisch: 36mm · Nettogewicht: 20,104g · Profilradius - Metrisch: 17,1mm · Trägerwerkzeugdurchmesser - Metrisch: 15mm · Wendeplattendurchmesser - Metrisch: 22mm

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 14.0 to maximum 18.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 5,689g · Eckfasenlänge - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 5,689g · Schneidkantenlänge - Metrisch: 10mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm

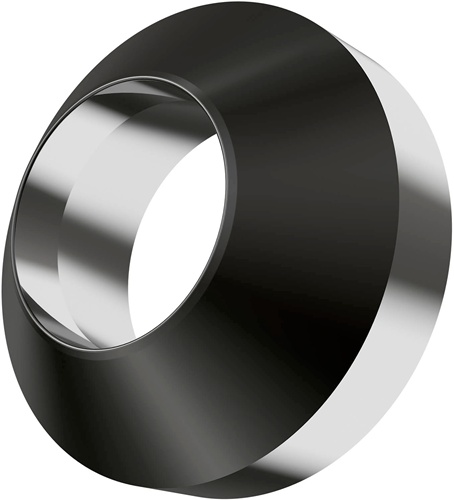

Scarfing Ringe mit einem Außendurchmesser von 19mm · einem Innendurchmesser von 10mm · 8mm dick und einen Arbeitsradius von 11.4mm für Rohrdurchmesser von 28 bis 30mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 14,416g · Dicke Wendeschneidplatte - Metrisch: 8mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 19mm · Maximaler Rohrinnendurchmesser - Metrisch: 30mm · Minimaler Rohrinnendurchmesser - Metrisch: 28mm · Nettogewicht: 14,416g · Profilradius - Metrisch: 11,4mm · Trägerwerkzeugdurchmesser - Metrisch: 10mm · Wendeplattendurchmesser - Metrisch: 19mm

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 16mm für eine maximale Schnitttiefe von 15.0mm · FM Geometrie und M8310 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P01 -P10/K01 -K10 und H05 -H15 zum bearbeiten von Stahl · Gusseisen und gehärtetem Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 15mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 16mm · Bruttogewicht: 3,171g · Dicke Wendeschneidplatte - Metrisch: 3,18mm · Fräserdesign: ZP · Nettogewicht: 3,171g · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 2,9mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

Hartmetall P25/P30 · gebogen · DIN 4972 (ISO 2) · Stahlschaft mit diamantgeschliffenen Hartmetall-Schneidplatten bestückt Weitere technische Eigenschaften: · Material: Hartmetall · Ausführung: gebogen

VHM · positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Schneidstoff: VHM · Ø d g7: 10mm · Ersatzteile: SC 06 · Wendeplatte: CC.. 0602.. · f: 5,8mm · l1: 125mm · Drehrichtung: rechts · h: 9mm · Ø D min: 14mm

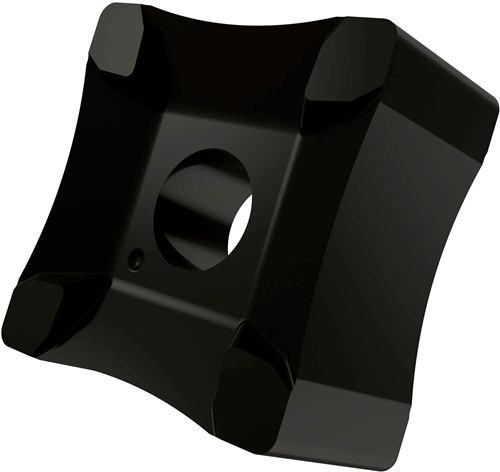

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 27mm für Rohrdurchmesser von 31 bis 39mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 19,165g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 48mm · Minimaler Rohraußendurchmesser - Metrisch: 37mm · Nettogewicht: 19,165g · Profilradius - Metrisch: 27mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm
