Wendeschneidplatte PVD beschichtet Farbe Gold PRAMET
Einseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 6.0mm mit 1.0mm Eckenradius und facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 3,2mm · Bruttogewicht: 5,8g · Eckenradius - Metrisch: 1mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ TRL · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 5,8g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm
Wendeschneidplatte MT-CVD beschichtet PRAMET
Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 28.6mm · 10mm Dick für 2.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 121,034g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 28,6mm · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 121,034g · Planschneidenbreite - Metrisch: 18mm · Schneidkantenlänge - Metrisch: 49,5mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

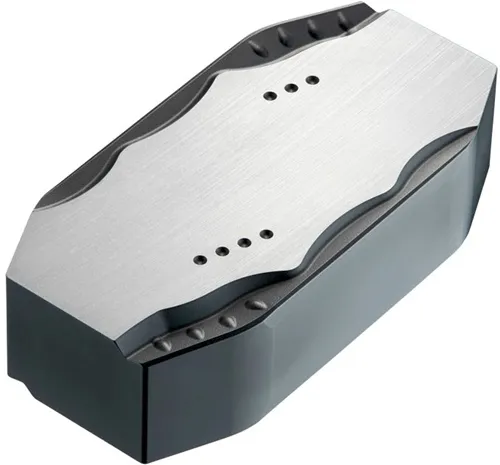

Wendeschneidplatte MT-CVD beschichtet PRAMET
Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 40mm · 9.6mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat T9315 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P05 -P25 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 104,539g · Dicke Wendeschneidplatte - Metrisch: 10,15mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 40 · Hauptschneidenwinkel: 25Grad · Minimale Einstechtiefe - Metrisch: 0,7mm · Nettogewicht: 104,539g · Planschneidenbreite - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 40mm · Spanbrecher Herstellerbezeichnung: PM
Scarfing-Schneideinsatz ISO LDGN 130560-R40:6640 Radius 40mm MT-CVD beschichtet
Einseitige Scarfing Wendeschneidplatte · 60mm rechteckig mit einer Hauptschneidenlänge von 13.05mm · 5mm dick und einen Arbeitsradius von 40mm für Rohrdurchmesser von 46 bis 58mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 15mm · Bruttogewicht: 57,223g · Dicke Wendeschneidplatte - Metrisch: 5mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LDGN · Maximaler Rohraußendurchmesser - Metrisch: 72mm · Minimaler Rohraußendurchmesser - Metrisch: 54mm · Nettogewicht: 57,223g · Normaler Spanwinkel: 30Grad · Profilradius - Metrisch: 40mm · Wendeplattenlänge - Metrisch: 60mm
TECWERK Wendeschneidplatte TCGX163504-M PMK40
zum Fasen und Senken · für Fasenfräser 45° TCGX Weitere technische Eigenschaften: · d1: 4,6mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,4mm · Schnitttiefe max.: 7,5 mm in Stahl / 7,5 mm in Rostfrei / 7,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 70 m/min in Stahl / 70 m/min in Rostfrei / 70 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 90 m/min in Stahl / 90 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

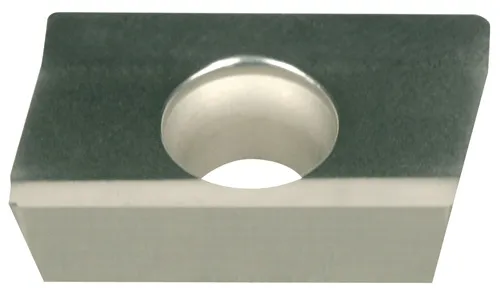

TECWERK Wendeschneidplatte
Spanformer-Geometrie AL = zur Aluminiumbearbeitung Weitere technische Eigenschaften: · d1: 4,4mm · s: 4,76mm · l: 15,88mm · d: 9,525mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 15 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,05 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,3 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 105 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 420 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle
TECWERK Wendeschneidplatte
Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · s: 3,18mm · l: 12,7mm · d: 12,7mm · m: 1,6mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 6,5 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 5,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / 170 m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / 85 m/min in Superlegierungen / - m/min in gehärtete Stähle
TECWERK Wendeschneidplatte Kopierfräsen
zum Kopierfräsen Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · d: 7mm · Anwendungsbereich: Kopierfräsen · Schnitttiefe max.: 2 mm in Stahl / 1,5 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 1,5 mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 0,3 mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,1 mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,2 mm/U in gehärtete Stähle · Vc min.: 220 m/min in Stahl / 130 m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 295 m/min in Stahl / 175 m/min in Rostfrei / 280 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 55 m/min in gehärtete Stähle
TECWERK Wendeschneidplatte
Spanformer-Geometrie F = zur Schlichtbearbeitung Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 4,9 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 3,9 mm in Superlegierungen / 1,5 mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / 0,3 mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / 0,1 mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / 0,2 mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / 60 m/min in gehärtete Stähle
TECWERK Wendeschneidplatte
Spanformer-Geometrie R = zur Schruppbearbeitung Weitere technische Eigenschaften: · d1: 4,5mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 13 mm in Stahl / 9,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 7,8 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,21 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 35 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 245 m/min in Stahl / 145 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle
TECWERK Wendeschneidplatte
Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · d1: 2,88mm · s: 3,5mm · l: 11mm · d: 6,7mm · r: 0,5mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 9 mm in Stahl / 6,8 mm in Rostfrei / 9 mm in Guss / - mm in NE-Metalle / 5,4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / - m/min in gehärtete Stähle
Drehwendeschneidplatte ISO ECMW 080304:H07 Bohrungs-D. 3,4mm Farbe Silber PRAMET
Einseitige positive Drehwendeschneidplatte · 75° Rhombisch mit 7° Freiwinkel · Innenkreisdurchmesser von 7.94mm · 3.18mm Dick · 0.4mm Radius und Indexgenauigkeit nach ISO-Toleranzklasse-M · im Substrat H07 · unbeschichtet WC-Co Substrat im ISO-Bereich K10 -K25 · zum schlichten bis medium bearbeiten von Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 5,6mm · Schnitttiefe min.: 0,4mm · Bruttogewicht: 2,215g · Dicke Wendeschneidplatte - Metrisch: 3,18mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: ECMW · Innenkreisdurchmesser - Metrisch: 7,94mm · Nettogewicht: 2,215g · Schneidkantenlänge - Metrisch: 8,2mm · Spannbohrungsdurchmesser - Metrisch: 3,4mm
Wendeschneidplatte ISO CNHQ 1005AZTN:M8340 D.4,7mm PVD beschichtet Farbe Gold
Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 14.0 to maximum 18.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 5,689g · Eckfasenlänge - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 5,689g · Schneidkantenlänge - Metrisch: 10mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm
Scarfing-Schneidring ISO PSR8-R46:T9335 Rohrinnen-D. 180mm MT-CVD beschichtet
Scarfing Ringe mit einem Außendurchmesser von 55mm · einem Innendurchmesser von 40mm · 18mm dick und einen Arbeitsradius von 45.6mm für Rohrdurchmesser von 150 bis 400mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45 und M15-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 201,695g · Dicke Wendeschneidplatte - Metrisch: 18mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 55mm · Maximaler Rohrinnendurchmesser - Metrisch: 180mm · Minimaler Rohrinnendurchmesser - Metrisch: 140mm · Nettogewicht: 201,695g · Profilradius - Metrisch: 45,6mm · Trägerwerkzeugdurchmesser - Metrisch: 40mm · Wendeplattendurchmesser - Metrisch: 55mm
Wendeschneidplatte PVD beschichtet PRAMET
Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 4.0mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 2,3mm · Bruttogewicht: 3,213g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 11mm · Nettogewicht: 3,213g · Schneidkantenlänge - Metrisch: 11mm · Spannbohrungsdurchmesser - Metrisch: 4,3mm
Scarfing-Schneideinsatz ISO SNMX 19-R90:T9335 Radius 90mm MT-CVD beschichtet
Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 90mm für Rohrdurchmesser von 104 bis 131mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 29,66g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 169mm · Minimaler Rohraußendurchmesser - Metrisch: 133mm · Nettogewicht: 27,082g · Profilradius - Metrisch: 90mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm
Scarfing-Schneideinsatz ISO SNMX 15-R45:6640 Radius 45mm MT-CVD beschicht. Gold
Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 45mm für Rohrdurchmesser von 52 bis 65mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 21,207g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 81mm · Minimaler Rohraußendurchmesser - Metrisch: 61mm · Nettogewicht: 21,207g · Profilradius - Metrisch: 45mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm
