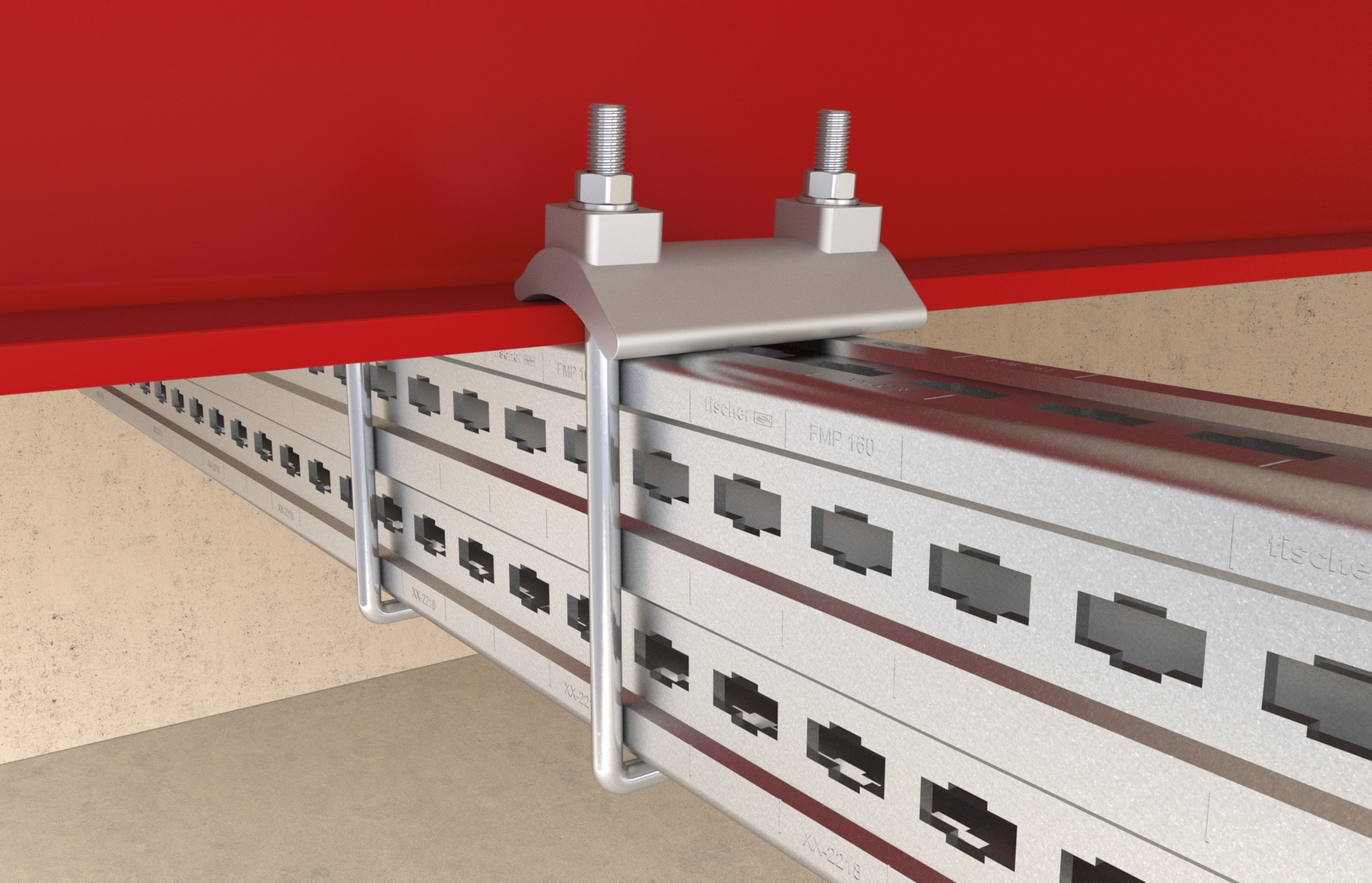

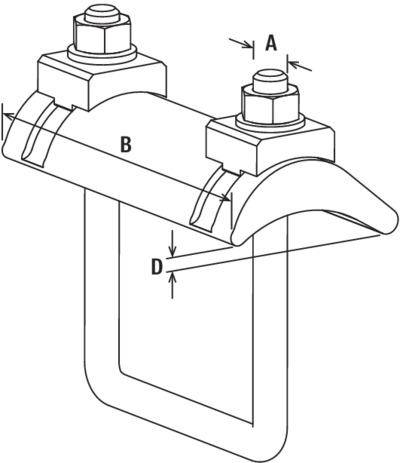

fischer Trägerkralle FMBC 90

Die SolarFish H33 AL Schiene ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 für PV-Anlagen. Mit einem Querschnitt von 33 mm eignet sie sich besonders für Schrägdächer mit eng beieinander liegenden Befestigungspunkten. Die seitliche Nut und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben. Die SolarFish H33 AL-Schiene ist zudem kompatibel mit den Universalklemmen PMU/PMCU und den vormontierten Klemmen PMF/PMC. Die Schiene ist geeignet für Schrägdächer in Kombination mit Edelstahl- und Aluminiumhaken, nicht demontierbare Wellplatten oder Tonnen-/Flachdächer in Kombination mit STSR- und STSI-Doppelgewindeschrauben und Stehfalzblechdächer in Kombination mit DLA- und DLAK-Klemmen.Reduzierter Querschnitt bei einem engeren Abstand zwischen den StützenKompatibel mit allen fischer Modulklemmen AW 6063 T6 AluminiumG9Der Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen.Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel.Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort.Ermitteln Sie das richtige Trägersystem je nach Art des Daches (z. B. Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.).Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FiX-Software, um das System zu entwerfen).Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten.Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab.Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden. Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist.Bringen Sie die Klemmen durch die obere Nut der Schiene an. Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel.Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen.geeignet fürAnwendungFür alle Arten von geneigten und flachen Dächern.

Die Fischer Trägerklammer TKL L M8 eignet sich ideal für die sichere Befestigung an Stahlträgern ohne Schweißen oder Bohren. Sie ist für den Einsatz in verschiedenen Anwendungen konzipiert und bietet eine hohe statische Lastaufnahme. Produktvorteile Einfaches Befestigen durch Klemmen an Stahlträgern VdS anerkannt für geprüfte Sicherheit Hohlschliff der Befestigungsschraube sorgt für sicheren Halt Einsatzbereiche Geeignet für den Einsatz im trockenen Innenbereich sowie für VdS-Anlagen ab Rohrleitung DN 65, die Sicherungslaschen erfordern. Technische Hinweise Die Trägerklammer hat ein metrisches Gewinde M8, eine maximale statische Last von 1,2 kN und ist galvanisch/elektrolytisch verzinkt. Sie hat eine Länge von 245 mm, eine Höhe von 68 mm und eine Breite von 180 mm. Der Spannbereich beträgt 0 bis 18 mm.

Der fischer Festpunkte U-Bügel FMFS UB 120 ist ein zuverlässiges Befestigungselement zur Fixierung und Aufnahme bei thermischer Rohrausdehnung. Er eignet sich zur schnellen und einfachen Befestigung von Festpunkten oder Gleitelementen am Montageprofil FMP. Produktvorteile Hochwertiges Material aus feuerverzinktem Stahl für hohe Korrosionsbeständigkeit. Einfache Montage durch passgenaue Konstruktion. Ideal für den Einsatz im Innen- und Außenbereich. Einsatzbereiche Geeignet zur Anwendung in der Installationstechnik, speziell zur Befestigung von Festpunkten und Gleitelementen an Montageprofilen. Technische Hinweise Typbezeichnung: Festpunkt-U-Bügel; Gewinde: metrisch, M12; Maße: Länge 420 mm, Breite 190 mm, Höhe 130 mm. Lieferumfang Lieferumfang: Festpunkt-U-Bügel, 2 Muttern, 2 Unterlegscheiben.

Die fischer Winkelkonsole PWK 200/200 zl ist eine stabile Befestigungslösung zur Aussteifung von Montageschienen und zur seitlichen Befestigung an Untergründen. Sie eignet sich für den Einsatz im Innen- sowie Außenbereich. Produktvorteile Hohe Stabilität der Tragekonstruktionen durch robuste Bauweise. Einfache Montage in Verbindung mit fischer Montageschienen. Brandschutz geprüft für erhöhte Sicherheit. Einsatzbereiche Die Winkelkonsole ist geeignet für die Aussteifung von fischer Montageschienen FUS und die seitliche Befestigung an Untergründen, sowohl im Innen- als auch im Außenbereich. Technische Hinweise Die Konsole ist aus feuerverzinktem Stahl gefertigt und hat eine Stärke von 4 mm. Sie ist für eine maximale zentrische Zuglast von 7 kN (FUS 2,5 mm) sowie eine maximale empfohlene Querzuglast von 7 kN ausgelegt. Lieferumfang 1 Stück Winkelkonsole PWK 200/200 zl

Der Fischer Festpunkte Sattel FMFS S ist ein hochwertiges Befestigungselement, das für die Fixierung von Rohrleitungen bei thermischen Ausdehnungen entwickelt wurde. Produktvorteile Modularer Aufbau mit zwei Bauhöhen für optimale Anpassung an das Lastniveau und Rohrdimension Einfache Höhen- und Neigungsjustierung durch Langlochverbindungen Zuverlässige Fixierung in Kombination mit Rohrschellen FMFSC Einsatzbereiche Für den Innen- und Außenbereich geeignet, insbesondere zur Fixierung von Rohrleitungen bei thermischen Ausdehnungen. Technische Hinweise Der Festpunkt Sattel ist aus feuerverzinktem Stahl gefertigt und hat eine Gesamthöhe von 115 - 175 mm, eine Länge von 140 mm und kann mit Rohrschellen bis DN 80 verwendet werden.

Das fischer Profil SolarFish H33 ist ein hochwertiges Montageprofil aus Aluminium, das speziell für die Installation von Photovoltaikanlagen entwickelt wurde. Mit einer Länge von 3,65 m bietet es Flexibilität und ist für verschiedene Dacharten geeignet. Produktvorteile Leichte Verarbeitung durch reduzierte Bauhöhe und optimierten Querschnitt. Kompatibilität mit allen fischer Modulklemmen und verschiedenen Halterungssystemen. Robuste Konstruktion aus AW 6063 T6 Aluminium für langfristige Stabilität. Einsatzbereiche Geeignet für Schrägdächer, Flachdächer und Stehfalzblechdächer. Technische Hinweise Das Profil hat einen Querschnitt von 33 mm mit einer Breite von 38 mm und ist in der Farbe Aluminium schwarz erhältlich. Es verfügt über seitliche und untere Nuten für eine einfache Installation mit M8 Schrauben oder Hammerkopfschrauben. Lieferumfang 1x fischer Profil SolarFish H33 - Aluminium schwarz, 3,65 m.

Die fischer Festpunktschelle FFPC 139,7 ist ein zuverlässiges Befestigungselement für verschiedene Rohrleitungen. Sie ermöglicht eine präzise Ausrichtung und fixiert Rohre bei thermischen Ausdehnungen. Produktvorteile Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten. Hohe Lastaufnahme durch stabiles Schellenband. Geeignet für Rohrdurchmesser von 21 mm bis 355 mm. Einsatzbereiche Ideal für Heizungsleitungen, Medienleitungen mit thermischer Ausdehnung, Warmwasser- und Zirkulationsleitungen sowie Dampfleitungen. Technische Hinweise Die Festpunktschelle hat ein Spannbereich von 139,7 mm, eine Installation mit einem Drehmoment von 60 Nm und besteht aus galvanisch verzinktem Stahl. Sie ist geeignet für Stahl-, Kupfer-, Edelstahl-, Guss- und Kunststoffrohre. Die maximal empfohlene statische Last beträgt 17,6 kN.

Die fischer Winkelstütze WS 31 - 45° ist ein zuverlässiges Konstruktionselement für die Verwendung als Stützelement in stabilen Konsolenkonstruktionen. Sie überzeugt durch ihre hohe Stabilität und Sicherheit. Produktvorteile Hohe Stabilität und Sicherheit für Tragkonstruktionen Sichere Verbindung mit ALK-Konsolen und FLS-Montageschienen durch Passgenauigkeit Korrosionsschutz durch galvanische Verzinkung, geeignet für trockene Innenbereiche Einsatzbereiche Ideal für den Einsatz in trockenen Innenräumen zur Stabilisierung von Konsolenkonstruktionen mit FLS-Schienen oder ALK-Konsolen. Technische Hinweise Abmessungen: Breite 205 mm, Länge 290 mm, Höhe 107 mm. Material: Galvanisch verzinkter Stahl. Normierter Lochdurchmesser von 11 mm. Lieferumfang Die Lieferung erfolgt in einer Faltschachtel.

Die fischer Trägerklammer TKL ist eine robuste Befestigungslösung, die eine unkomplizierte Montage an Stahlträgern ohne schweißen oder bohren ermöglicht. Produktvorteile Einfache Installation durch Klemmen an Stahlträgern Hohlschliff der Befestigungsschraube verhindert Abrutschen Hohe Tragkraft durch massive Ausführung Einsatzbereiche Geeignet für Anwendungen im Innen- und Außenbereich sowie in korrosiven Umgebungen. Technische Hinweise Material: rostfreier Edelstahl A4, Maße: Höhe 135 mm, Länge 280 mm, Breite 180 mm, Spannbereich 0 - 18 mm, max. statische Last (zentr. Zug) 1.8 kN.

Die Trägerklammer FMBC M16 von fischer ist ein professionelles Befestigungselement, das die sichere und einfache Verbindung von Schienen und Stahlträgern ermöglicht. Produktvorteile Befestigung an Stahlträgern ohne Bohren oder Schweißen möglich Großer Spannbereich von 3 bis 36 mm für vielseitige Anwendungen Hochbelastbare Konstruktion sorgt für stabile Verbindungen Einsatzbereiche Geeignet für Innen- und Außenanwendungen in korrosiven Umgebungen. Technische Hinweise Die Trägerklammer besteht aus galvanisch verzinktem Stahl und hat eine Höhe von 115 mm, eine Breite von 220 mm und eine Länge von 275 mm.

Die fischer Trägerkralle TKR 82 ist speziell zur Befestigung von Montageschienen an Stahlträgern konzipiert. Sie ermöglicht eine einfache Installation ohne Bohren oder Schweißen, was die Montagezeit erheblich verkürzt. Produktvorteile Kein Bohren oder Schweißen erforderlich Einfache Montage und Demontage Hochwertiger Korrosionsschutz durch galvanische Verzinkung Einsatzbereiche Die Trägerkralle eignet sich ideal für Befestigungen im trockenen Innenbereich und ist geeignet für die Verwendung mit FUS Schienen. Technische Hinweise Die Trägerkralle hat eine maximale empfohlene statische Last von 10 kN und unterstützt Tragstäbe mit einer maximalen Klemmstärke von 25 mm. Sie ist aus galvanisch verzinktem Stahl gefertigt, was zusätzliche Haltbarkeit gewährleistet. Lieferumfang Lieferumfang: 1 Stück fischer Trägerkralle TKR 82 in Faltschachtel.

Die fischer Waschtischbefestigung WST 12 x 150 eignet sich optimal für die sichere Montage von Waschtischen an der Wand. Sie enthält alle notwendigen Komponenten für eine zuverlässige Befestigung. Produktvorteile Umfassendes Befestigungsset mit hochwertigen Komponenten Geeignet für verschiedene Baustoffe wie Beton und Gasbeton Alterungs- und chemikalienbeständige Materialien Einsatzbereiche Ideal für die Befestigung von Waschtischen, Urinalen, Hänge-WCs und Spülkästen. Technische Hinweise Das Set umfasst 2 Universaldübel UX 14 x 75, 2 Stockschrauben M12 x 150, 2 Bundhülsen und 2 Sechskantmuttern, alle aus galvanisch verzinktem Material. Die Montage erfolgt in vorsteckmontierter Form mit einer minimalen Einschraubtiefe von 85 mm und einer minimalen Bohrlochtiefe von 95 mm. Lieferumfang Inhalt: 2 x Universaldübel UX 14 x 75, 2 x Stockschraube M12 x 150 galvanisch verzinkt, 2 x Bundhülse BDH M12, 2 x Sechskantmutter M12 galvanisch verzinkt.

Die Fischer Trägerklammer TKL M10 ist eine robuste Lösung für die sichere Befestigung an Stahlträgern. Durch ihre feuerverzinkte Oberfläche bietet sie zusätzliche Korrosionsbeständigkeit und Langlebigkeit. Produktvorteile Einfache Montage ohne Schweißen oder Bohren durch Klemmen Hohlschliff der Befestigungsschraube verhindert Abrutschen Zertifiziert nach VdS und FM für geprüfte Funktionssicherheit Einsatzbereiche Geeignet für die Verwendung im Innen- und Außenbereich, insbesondere in VdS-anerkannten Anlagen ab DN 65. Technische Hinweise Die Trägerklammer hat ein metrisches M10-Gewinde, eine Höhe von 135 mm, eine Breite von 180 mm und eine Länge von 280 mm. Der Spannbereich liegt zwischen 0 und 20 mm, bei einer maximalen statischen Last von 2,5 kN.

Die fischer Festpunktschelle FFPC 40 ist eine robuste Befestigungslösung, die für die sichere Ausrichtung von Rohrleitungen mit thermischen Ausdehnungen entwickelt wurde. Produktvorteile Flexible Anwendung für verschiedene Festpunktsattel- und Abstrebungssysteme. Hohe Lastaufnahme durch das stabile Schellenband. Geeignet für eine Vielzahl von Rohrdurchmessern von 21 mm bis 355 mm. Einsatzbereiche Die Festpunktschelle ist ideal für Heizungsleitungen, Medienleitungen mit thermischer Ausdehnung, Warmwasser- und Zirkulationsleitungen sowie Dampfleitungen. Technische Hinweise Die Schelle hat eine Länge von 180 mm und eine Höhe von 90 mm. Sie ist geeignet für Stahl-, Kupfer-, Edelstahl-, Guss- und Kunststoffrohre. Das Oberflächenmaterial ist galvanisch verzinkter Stahl und die maximale statische Last beträgt 10,15 kN. Das Installationsdrehmoment beträgt 60 Nm.

Die fischer Waschtischbefestigung WST 10 x 140 ist ein umfassendes Befestigungsset zur sicheren Montage von Waschtischen an Wänden. Es bietet alle notwendigen Komponenten, um eine stabile und zuverlässige Installation zu gewährleisten. Produktvorteile Komplettes Befestigungsset für einfache und schnelle Montage Geeignet für Voll- und Lochbaustoffe Alterungsbeständige Materialien für eine langlebige Anwendung Einsatzbereiche Ideal für die Befestigung von Waschtischen, Hänge-WCs, Urinalen und Spülkästen in verschiedenen Baustoffen. Technische Hinweise Montageart: Vorsteckmontage; Mindest-Einschraubtiefe: 85 mm; Mindest-Bohrlochtiefe: 95 mm; Bohrernenn-Durchmesser: 14 mm. Lieferumfang 2 x Universaldübel UX 14 x 75, 2 x Stockschraube M10 x 140 galvanisch verzinkt, 2 x Bundhülse BDH M10, 2 x Sechskantmutter M10 galvanisch verzinkt.

Der Flachverbindungshalter SSP Speed Plus A2 wird zur Verbindung der Stockschrauben STSI oder STSR und den Solarprofilen SolarFish H33 oder H44 verwendet. Durch eine einfach Drehung ist der Flachverbindungshalter für beide Profile verwendbar. Die Verwendung des SSP Speed Plus A2 erleichtert die Vorpositionierung des Profils für eine schnelle Installation. Die Lieferung erfolgt vormontiert, womit durch das Anziehen einer einzigen Schraube der Halter mit dem Profil verbunden wird. Das Langloch im Halter ermöglicht dabei eine größere Toleranz bei der Profilmontage.Flachverbindungshalter zur Verbindung von Solarprofilen mit STSI- und STSR-Stockschrauben.Durch eine einfache Drehung mit den fischer Solarprofilen SolarFish H33 und SolarFish H44 kompatibel.Die Schnellkupplungsverbindung ermöglicht eine Verbindung mit dem Solarprofil ohne zusätzliche Schrauben.Das Langloch sorgt für eine größere Toleranz bei der Profilmontage.Ausführung für Stockschrauben.Bügel aus Edelstahl A2, Schnellkupplung aus Aluminium AW 6063 T6.G9Das Langloch ermöglicht eine größere Toleranz bei der Profilmontage.SSP Speed Plus wird vormontiert geliefert und durch das Anziehen einer einzigen Schraube mit dem Profil verbunden.Die SSP Speed Plus Verbindung erleichtert die Vorpositionierung des Profils für eine schnelle Installation.Den SSP Speed Plus-Flachverbindungshalter zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen.Verwenden Sie die Muttern der STSR-/STSI-Stockschrauben, um die Position des SSP Speed Plus-Flachverbindungshalter zu justieren. Ziehen Sie beide Muttern an.Die Schnellkupplung des SSP Speed Plus in die seitliche Schienennut des Solarprofils einführen. Dabei die drehbare Schnellkupplung entsprechend der Benutzung für SolarFish H33 oder SolarFish H44 ausrichten. Im Anschluss die Mutter anziehen (Drehmoment 10 Nm).geeignet fürAnwendungWellblech- und Faserzement-Eindeckungen mit Dachunterkonstruktionen aus Stahl (Stockschrauben STSI) oder Holz (Stockschrauben STSR).Zur Verwendung mit:SolarFish H33SolarFish H44

STSR ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Holzunterkonstruktion montiert.Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.Unteres Gewinde für HolzMetrisches ObergewindeIntegrierte EPDM-DichtungAus rostfreiem Stahl A2G9Die STSR-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für die Verbindung mit den MW- oder SSP-Halterungen geliefert.Schnelle Montage, da die Dacheindeckung während der Montage nicht entfernt werden muss.Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.Bestimmen Sie die Länge der STSR-Stockschraube in Abhängigkeit von der Dicke der tragenden Konstruktion.Bestimmen Sie den Achsabstand der STSR-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.Bestimmen Sie die Position der STSR-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.Bohren Sie die Eindeckung mit 14 mm und die Holzunterkonstruktion mit 6 mm bzw. 8 mm vor.Befestigen Sie die STSR-Stockschraube an der Holzkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.Fixieren Sie die SSP- oder MW-Verbindungsplatte, indem Sie ihre Höhe mit den MU F Muttern einstellen.geeignet fürAnwendungGeeignet für Steildächer aus Wellblech- oder Faserzement-Eindeckung mit:SolarFish H33SolarFish H44Befestigung mit STSR Stockschraube:Montage direkt in die Holzunterkonstruktion. Vorbohren erforderlich

Die fischer Festpunktschelle FFPC 21 ist eine stabile Lösung zur Befestigung von Rohren in verschiedenen Gebäudeverwendungen, die eine hohe Lastaufnahme erfordert. Produktvorteile Vielseitige Anwendbarkeit mit Festpunktsatteln und abgestrebten Festpunkten Robustes, lastoptimiertes Schellenband für hohe Stabilität Geeignet für Rohrdurchmesser von 21 mm bis 355 mm Einsatzbereiche Einsatzbereiche für Heizungsleitungen, Medienleitungen mit thermischer Ausdehnung, Warmwasser- und Zirkulationsleitungen sowie Dampfleitungen. Technische Hinweise Die Festpunktschelle ist ausgestattet mit einem galvanisch verzinkten Stahlband und kann Temperaturen bis -30 °C standhalten. Für einen stabilen Halt sind eine Installationsdrehmoment von 60 Nm und eine maximale statische Last von 10.15 kN vorgesehen.

Die Fischer Waschtisch- und Urinalbefestigung WD 8 x 90 ermöglicht eine schnelle und sichere Montage von Waschtischen und Urinalen an der Wand. Das Komplettset enthält alle erforderlichen Komponenten für eine einfache Installation. Produktvorteile Enthält alle Elemente zur schnellen Befestigung von Waschtischen und Urinalen. Alterungs- und chemikalienbeständige Bundmutter schont die Keramik. Geeignet für diverse Baustoffe und Montagearten. Einsatzbereiche Für die Befestigung von Waschtischen, Urinalen und Spülkästen in verschiedenen Baustellenumgebungen. Technische Hinweise Das Set beinhaltet Universaldübel UX 10 x 60, Stockschraube M8 x 90 in galvanisch verzinktem Stahl und Bundmutter M8. Die Montage erfolgt durch Vorsteckmontage und ist in Voll- und Lochbaustoffen möglich. Min. Einschraubtiefe: 68 mm und min. Bohrlochtiefe: 75 mm. Der Dübel ist geeignet für das Material Beton sowie Hochlochziegel und andere spezifizierte Baustoffe. Lieferumfang 2 x Universaldübel UX 10 x 60, 2 x Stockschraube M8 x 90, 2 x Bundmutter M8.

Die Fischer Festpunktschelle FFPC 108 ist eine robuste Lösung für die sichere Befestigung von Rohrleitungen. Sie wurde speziell für die Ausrichtung von Rohrausdehnungen entwickelt und eignet sich für eine Vielzahl von Rohrmaterialien. Produktvorteile Geeignet für verschiedene Rohrmaterialien wie Stahl, Kupfer, Aluminium und Kunststoff. Hohe Lastaufnahme dank des stabilen Schellenbands. Flexible Installation auf Festpunktsatteln und abgestrebten Festpunkten. Einsatzbereiche Einsetzbar in Heizungsanlagen, Medienleitungen mit thermischer Ausdehnung, Warmwasser- und Zirkulationsleitungen sowie Dampfleitungen. Technische Hinweise Die Festpunktschelle hat eine maximale statische Lastaufnahme von 17.6 kN und ist für Rohrdurchmesser von 21 mm bis 355 mm geeignet. Sie ist temperaturbeständig bis -30 °C und verfügt über eine galvanisch verzinkte Oberfläche.
