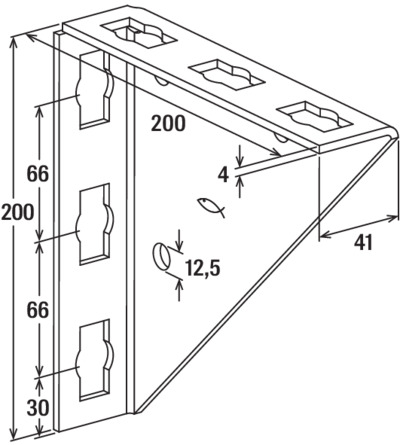

fischer Winkelkonsole PWK 200/200 zl

Das fischer Verbindungselement FUF ist eine Montageelement zur Gestaltung von mehrdimensionalen Schienenkonstruktionen. Die Lochung des Verbindungselement gewährleistet den Systemfit mit der FCN Clix P.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur Gestaltung von mehrdimensionalen Schienenkonstruktionen.Zur Anwendung im Innen- und Außenbereich.

Der fischer Montagewinkel FAF ist ein Verbindungselement aus Edelstahl A4. Damit werden verschiedene Montageelemente des fischer Installationssystems miteinander verbunden.Korrosionsgeschützt aus Edelstahl A4.Robuste Ausführung.Mit 90-Grad-Winkel.G9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die SolarFish H33 AL Schiene ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 für PV-Anlagen. Mit einem Querschnitt von 33 mm eignet sie sich besonders für Schrägdächer mit eng beieinander liegenden Befestigungspunkten. Die seitliche Nut und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben. Die SolarFish H33 AL-Schiene ist zudem kompatibel mit den Universalklemmen PMU/PMCU und den vormontierten Klemmen PMF/PMC. Die Schiene ist geeignet für Schrägdächer in Kombination mit Edelstahl- und Aluminiumhaken, nicht demontierbare Wellplatten oder Tonnen-/Flachdächer in Kombination mit STSR- und STSI-Doppelgewindeschrauben und Stehfalzblechdächer in Kombination mit DLA- und DLAK-Klemmen.Reduzierter Querschnitt bei einem engeren Abstand zwischen den StützenKompatibel mit allen fischer Modulklemmen AW 6063 T6 AluminiumG9Der Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen.Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel.Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort.Ermitteln Sie das richtige Trägersystem je nach Art des Daches (z. B. Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.).Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FiX-Software, um das System zu entwerfen).Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten.Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab.Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden. Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist.Bringen Sie die Klemmen durch die obere Nut der Schiene an. Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel.Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen.geeignet fürAnwendungFür alle Arten von geneigten und flachen Dächern.

aus Spezial-Werkzeugstahl geschmiedet · rund · Arbeitsenden vergütet · rot pulverlackiert Weitere technische Eigenschaften: · Oberfläche: pulverlackiert

30 mm · zu Gleitschiene G-N XEA · zur Anbringung der Gleitschiene an Türrahmen, bei denen keine direkte Montage möglich ist

Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungVerbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das DurchstecksystemIm Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der kompakte fischer Festpunkt FSFP mit Schalldämmeinlage eignet sich bei Heizungs- und Kälteleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung. Der Festpunkt FSFP mit hitzebeständiger Dämmeinlage ist komplett vormontiert und dadurch einfach und zeitsparend zu montieren. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Verhindert unerwünschte Verschiebungen zwischen den Rohren und den Bauwerken.Alterungsbeständiges Dämmelement des Fixpunkts verbessert den Schallschutz.G9Das alterungsbeständige Dämmelement des Fixpunkts widersteht den Hitzelasten des Rohres und verhindert dauerhaft die Minderung der Körperschalldämmung.Der komplett vormontierte FSFP-Festpunkt gewährt eine einfache und schnelle Montage.Die kompakte Bauform des Fixpunkts ermöglicht die Aufnahme hoher Rohrlasten in jeder Einbaulage.geeignet fürAnwendungVerhinderung von unerwünschten Verschiebungen zwischen den Rohren und den BauwerkenAusrichtung der Ausdehnung in die gewünschte Richtung

Die fischer Montageschiene FLS ist ein Basiselement des flexiblen Schienensystems. Das C-Profil in 3 Bauhöhen bietet mit ausgeprägter Verzahnung und Ecksicken den Konstruktionselementen des FLS Systems sicheren Halt. Dies ermöglicht bei horizontalen und vertikalen Installationen die schnelle und rationelle Befestigung von Rohrsträngen und Tragekonstruktionen. Alternierende Langlöcher für die optimale Befestigung sowie die Skalierung auf den Schienen, die das Ablängen sowie das Platzieren der Verbindungselemente unterstützen, bieten Sicherheit und vereinfachen die Montage. Der Brandprüfbericht nach MLAR / EN1363-1 der FLS 37 bietet ein Plus an Sicherheit.Anwendungsgerechter Korrosionsschutz durch sendzimir VerzinkungZur Anwendung im trockenen InnenbereichBeidseitige Skalierung entlang der Schiene für eine genaue und korrekte Platzierung von RohrleitungenAnsprechendes und robustes Schienendesign mit profilierten KantenAusgeprägte Schienenverzahnung für optimale Arretierung der Anbauteile und hohe Querzugwerte(FLS 37/1.2) Brandschutzprüfung R120 und Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Der Brandprüfbericht nach MLAR / EN1363-1 der FLS 37 garantiert objektiv geprüfte Funktionssicherheit.Die seitlichen Sicken an den Montageschienen geben den Konstruktionselementen einen perfekten Sitz und erleichtern die sichere Montage.Die ausgeprägte Verzahnung in der Montageschiene gibt den Schiebemuttern sicheren Halt zur Aufnahme von hohen Querlasten.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.Die alternierenden Langlöcher in der Montageschiene ermöglichen die optimierte Befestigung an den Untergrund.geeignet fürAnwendungDie C-Profil Montageschienen ermöglichen die Herstellung von sicheren horizontalen und vertikalen Installationen.Das Schienensystem ist für schnelle und rationelle Befestigungen von Rohrsträngen und Tragekonstruktionen geeignet.Zur Anwendung im trockenen Innenbereich.

Die Auslegerkonsole FMC ist als zweites Basiselement des fischer Massiven Schienensystems FMS für die Befestigung von schweren Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 500 - 1.500 mm, was ein aufwendiges Ablängen am Einsatzort vermeidet. Dies spart Zeit und Kosten. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Das abgestufte Längensortiment der FMC Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.G9Das abgestufte Längensortiment der FMC-Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.geeignet fürAnwendungEinfache und sichere Befestigung von schweren Rohrleitungen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

Der fischer Sattelflansch PSF schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im trockenen Innenbereich.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Einzel- und Ergänzungsteile 12,7 mm (1/2 Zoll) Weitere technische Eigenschaften: · Inhalt: Beutel mit 2 Stück

Die mittelschweren Festpunkte in kompakter Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Der Festpunktsattel FFS-M leitet die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und ist höhenverstellbar.Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Höhenjustierung möglichAufnahme der Festpunktschelle.FFSC und Kältefestpunktschelle FFRC.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 168,3 mm.G9Die massive Bauform des Festpunkts und die massive Untergrundanbindung erlauben die Aufnahme von hohen Lasten für eine stabile und sichere Verbindung.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung des Festpunkts lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Der Festpunkt eignet sich zur Aufnahme der FFSC Festpunktschelle und FFRC Kältefestpunktschelle für noch mehr Flexibilität.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Das fischer Verbindungselement FAF dient zur Gestaltung von einfachen Schienenkonstruktionen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im trockenen Innenbereich.

Die SolarFish H33 AL Schiene ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 für PV-Anlagen. Mit einem Querschnitt von 33 mm eignet sie sich besonders für Schrägdächer mit eng beieinander liegenden Befestigungspunkten. Die seitliche Nut und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben. Die SolarFish H33 AL-Schiene ist zudem kompatibel mit den Universalklemmen PMU/PMCU und den vormontierten Klemmen PMF/PMC. Die Schiene ist geeignet für Schrägdächer in Kombination mit Edelstahl- und Aluminiumhaken, nicht demontierbare Wellplatten oder Tonnen-/Flachdächer in Kombination mit STSR- und STSI-Doppelgewindeschrauben und Stehfalzblechdächer in Kombination mit DLA- und DLAK-Klemmen.Reduzierter Querschnitt bei einem engeren Abstand zwischen den StützenKompatibel mit allen fischer Modulklemmen AW 6063 T6 AluminiumG9Der Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen.Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel.Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort.Ermitteln Sie das richtige Trägersystem je nach Art des Daches (z. B. Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.).Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FiX-Software, um das System zu entwerfen).Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten.Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab.Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden. Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist.Bringen Sie die Klemmen durch die obere Nut der Schiene an. Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel.Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen.geeignet fürAnwendungFür alle Arten von geneigten und flachen Dächern.
