fischer Massivrohrschelle FRSMN 110 - 116 mit Kombianschlussgewinde M10/M12
149,04 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage

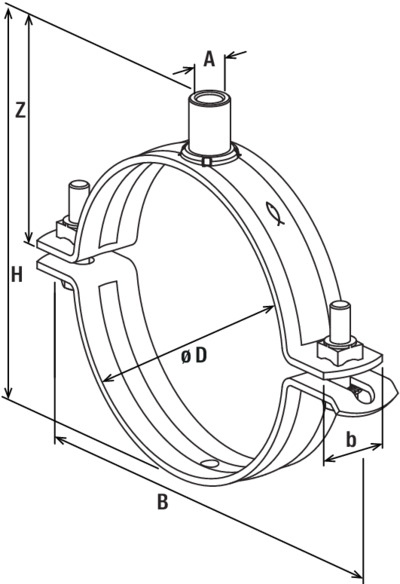

fischer Massivrohrschelle FRSMN 110 - 116 mit Kombianschlussgewinde M10/M12
- FM- und VdS-Zulassung
- Doppelanschlussmutter durchgesteckt bzw. rundumgeschweißt
- Spannbereiche von 15 - 521 mm
G9
- FM- und VdS-Zulassung.
- Die FRSMN ohne Schalldämmeinlage ist optimal einsetzbar für Industrieanwendungen und Kunststoffrohre.
- Die Anschlussmuttern mit Kombigewinde gewährleisten Flexibilität auf der Baustelle.
- Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
- Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.
geeignet für
Anwendung
- Befestigung von Metall- oder Kunststoffrohrleitungen ohne Schallschutzanforderungen mit Gewindestangen oder Stockschrauben z. B. bei Industriebauten.
- Befestigen von Sprinklerrohrleitungen nach FM- und VdS-Richtlinien garantiert eine objektiv geprüfte Sicherheit zum Einsatz von Sprinkleranlagen.
- Zur Anwendung im trockenen Innenbereich.

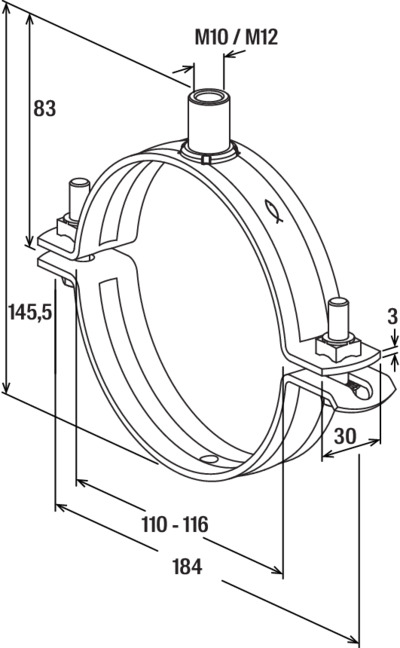

| Anschlussgewinde: | M10 / M12 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Antrieb: | SW 13 / PH3 |
| Art des Verschlusses: | doppelte Schraube |
| Breite: | 240,00 mm |
| Breite Schellenband: | 30 mm |
| Breite_y: | 184 mm |
| Breite x Stärke Schellenband: | 30 x 3,0 mm |
| Dämmeinlage: | keine Einlage |
| Einlagen: | ohne |
| FM-Zulassung: | Ja |
| Geeignet für Aluminiumrohre: | Nein |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Nein |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Nein |
| Geeignet für Kupferrohre: | Nein |
| Geeignet für Spiralrohre: | Nein |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Nein |
| Gewicht: | 9770,00 gr |
| Höhe: | 300,00 mm |
| Höhe_y: | 145.5 mm |
| Installationsdrehmoment: | 3 Nm |
| Kollektion: | FRSMN |
| Lastniveau: | Schwer |
| Länge: | 260,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 5 kN |
| Nenngröße: | 4 in |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Prüfzeichen: | FM (Factory Mutual) |
| Spannbereich: | 110 - 116 mm |
| Spannbereich von - bis: | 110 mm |
| Stärke Schellenband: | 3 mm |
| Typbezeichnung: | Massivrohrschelle |
| VdS-Anerkennung: | Ja |
| Verschlussschraube: | M8 |
| Volumen: | 18720,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
Ähnliche Artikel
Die massive fischer Festpunktschelle FFPC mit lastoptimiertem Schellenband eignet sich bei bei allen warmgehenden Rohrleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung und verhindert unerwünschte Verschiebungen. Die Festpunktschelle FFPC kann sowohl auf die Festpunktsattel FFS-M oder FFS-H als auch auf die abgestrebten Festpunkte FFP montiert werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten.Hohe Lastaufnahme durch stabiles Schellenband.Geeignet für Rohrdurchmesser 21 mm - 355 mm.G9Die Verwendung der Festpunktschelle FFPC mit den Festpunktsattels FFS oder den abgestrebten Festpunkten FFP erlaubt einen vielfältigen Einsatz.Das hohe Lastniveau durch das angepasste Schellenband ermöglicht eine optimierte Anpassung der Befestigungsabstände.Das Sortiment der FFPC ermöglicht die Befestigung von Rohren mit 21 mm bis 355 mm Durchmesser.geeignet fürAnwendungHeizungsleitungenMedienleitungen mit thermischer AusdehnungWarmwasser- und ZirkulationsleitungenDampfleitungen
Die fischer Rohrschelle FRS-L Universal ist eine zweischraubige Rohrschelle aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M 8/M 10 und einem Schallschutznachweis. Der Schnellverschluss garantiert eine einfache und zeitsparende Montage. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 8 - 119 mm mit Gewindestange oder Stockschraube entsprechend den Brandschutzanforderungen der Feuerwiderstandsklasse R 120 und der MLAR im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Profiliertes Schellenband für herausragende Steifigkeit und StabilitätOptimierter Halt zwischen Schalldämmeinlage und SchellenbandKombigewinde für flexible AnschlussmöglichkeitVerlustgesicherte SchraubenBrandschutzprüfung R120Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Der Brand-Prüfbericht und der Schallschutz-Prüfbericht garantieren eine objektiv geprüfte Funktionssicherheit.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und zeitsparende Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.Die zweischraube Ausführung der FRS-L Universal ermöglicht die optimale Anpassung an jeden Rohraußendurchmesser.Die Anschlussmutter mit Kombigewinde M8 / M10 ermöglicht eine optimierte Lagerhaltung.Die Verlustsicherung der Schraube gewährt eine problemlose Montage.Der Kombi-Antrieb PH3/TX25 der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungEinfaches und leichtes Befestigen von Rohrleitungen mit Gewindestangen oder Stockschrauben.Zur Anwendung im trockenen Innenbereich.
Artikel 88023 Stahl galvanisch verzinkt Rohrklappstecker - Abmessung: 10 x 60 x 32 VE=S (25 Stück) Weitere technische Eigenschaften: · Gruppencode: 88023.010
DIN 3017 Stahl (W1) Form A galvanisch verzinkt Schlauchschellen · mit Schneckenantrieb - Abmessung: 10- 16/ 9 C7 VE=S (100 Stück) Weitere technische Eigenschaften: · Typ: Form A · Gruppencode: 03017.011 · Länge: 9mm · Norm: DIN 3017 · Oberfläche: galvanisch verzinkt

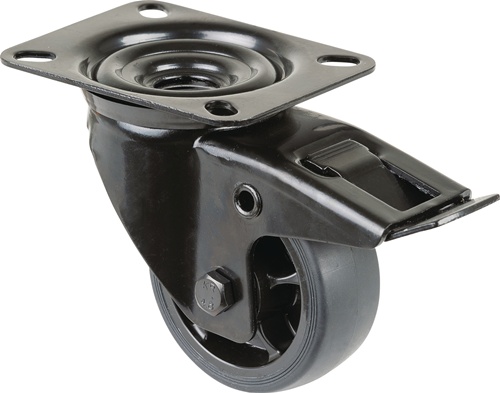

Transportrolle mit Totalfeststeller · thermoplastisches Gummirad schwarz · Radkörper Kunststoff schwarz · Rollenlager · mit Plattenbefestigung Weitere technische Eigenschaften: · Farbe Rolle: schwarz · Schraublochentfernung: 84x64/76x56mm
