fischer Massivrohrschelle FRSMN 188 - 194 mit Kombianschlussgewinde M12/M16
101,48 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Massivrohrschelle FRSMN 188 - 194 mit Kombianschlussgewinde M12/M16
- FM- und VdS-Zulassung
- Doppelanschlussmutter durchgesteckt bzw. rundumgeschweißt
- Spannbereiche von 15 - 521 mm
G9
- FM- und VdS-Zulassung.
- Die FRSMN ohne Schalldämmeinlage ist optimal einsetzbar für Industrieanwendungen und Kunststoffrohre.
- Die Anschlussmuttern mit Kombigewinde gewährleisten Flexibilität auf der Baustelle.
- Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
- Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.
geeignet für
Anwendung
- Befestigung von Metall- oder Kunststoffrohrleitungen ohne Schallschutzanforderungen mit Gewindestangen oder Stockschrauben z. B. bei Industriebauten.
- Befestigen von Sprinklerrohrleitungen nach FM- und VdS-Richtlinien garantiert eine objektiv geprüfte Sicherheit zum Einsatz von Sprinkleranlagen.
- Zur Anwendung im trockenen Innenbereich.

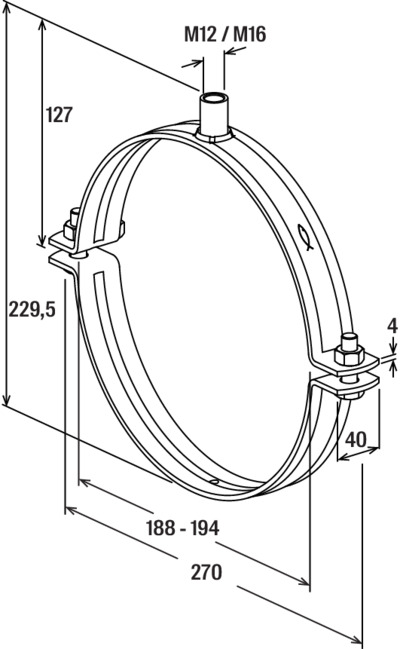

| Anschlussgewinde: | M12 / M16 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Antrieb: | SW 19 |
| Art des Verschlusses: | doppelte Schraube |
| Breite: | 234,00 mm |
| Breite Schellenband: | 40 mm |
| Breite_y: | 270 mm |
| Breite x Stärke Schellenband: | 40 x 4,0 mm |
| Dämmeinlage: | keine Einlage |
| Einlagen: | ohne |
| Geeignet für Aluminiumrohre: | Nein |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Nein |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Nein |
| Geeignet für Kupferrohre: | Nein |
| Geeignet für Spiralrohre: | Nein |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Nein |
| Gewicht: | 10473,20 gr |
| Höhe: | 302,00 mm |
| Höhe_y: | 229.5 mm |
| Installationsdrehmoment: | 10 Nm |
| Kollektion: | FRSMN |
| Lastniveau: | Schwer |
| Länge: | 260,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 8 kN |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Spannbereich: | 188 - 194 mm |
| Spannbereich von - bis: | 188 mm |
| Stärke Schellenband: | 4 mm |
| Typbezeichnung: | Massivrohrschelle |
| Verschlussschraube: | M12 |
| Volumen: | 18373,68 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
