Wendeschneidplatte ISO SNHQ 1203AZEN:8215 D.5mm PVD beschichtet Lila-Schwarz

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe, · Spanbrecher PR mit S01 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 170,467g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNXJ · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 160,222g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: PR-S01 · Spannbohrungsdurchmesser - Metrisch: 9mm

Scarfing Ringe mit einem Außendurchmesser von 13mm · einem Innendurchmesser von 9mm · 5mm dick und einen Arbeitsradius von 10.2mm für Rohrdurchmesser von 25 bis 28mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 4,4g · Dicke Wendeschneidplatte - Metrisch: 5mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 13mm · Maximaler Rohrinnendurchmesser - Metrisch: 28mm · Minimaler Rohrinnendurchmesser - Metrisch: 25mm · Nettogewicht: 2,284g · Profilradius - Metrisch: 10,2mm · Trägerwerkzeugdurchmesser - Metrisch: 9mm · Wendeplattendurchmesser - Metrisch: 13mm

Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 40mm · Bruttogewicht: 1318,9g · Fräserdesign: BBT-FMH1 · Grundkörperdurchmesser - Metrisch: 48mm · Nettogewicht: 1100g · Spanndurchmesser - Metrisch: 22mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 1,6mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

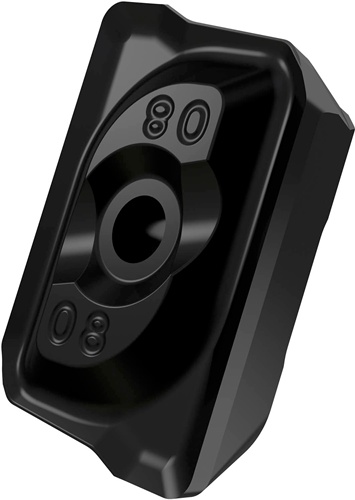

Einseitige Fräswendeschneidplatte ADKX 15T3 · 85° Parallelogram für eine maximale Schnitttiefe von 10.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-K und F Geometrie mit verrundeter Schneidkante · M8345 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe M30 -M40 zum bearbeiten von nichtrostenden Stahl mit Eckfräsern CAD15 Weitere technische Eigenschaften: · Schnitttiefe max.: 10mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 9,525mm · Bruttogewicht: 6,326g · Dicke Wendeschneidplatte - Metrisch: 3,97mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADKX 15 · Nettogewicht: 6,326g · Schneidkantenlänge - Metrisch: 12,2mm · Spanbrecher Herstellerbezeichnung: F

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 20mm für eine maximale Schnitttiefe von 17.9mm · FM Geometrie und M8310 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P01 -P10/K01 -K10 und H05 -H15 zum bearbeiten von Stahl · Gusseisen und gehärtetem Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 17,9mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 6,011g · Dicke Wendeschneidplatte - Metrisch: 3,97mm · Fräserdesign: ZP · Nettogewicht: 6,011g · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 4mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und F Geometrie mit verrundeter und facettierter Schneidkante · M8310 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P01 -P10 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,595g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,595g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: F · Spannbohrungsdurchmesser - Metrisch: 2,2mm

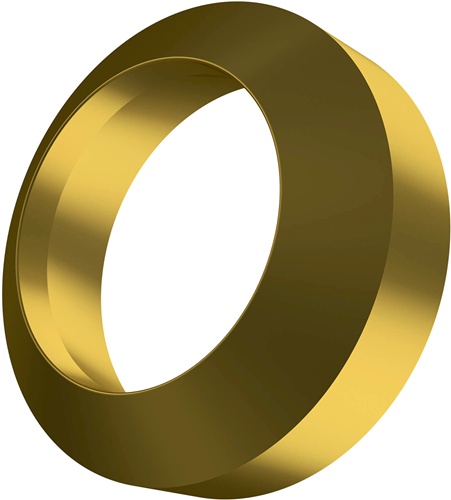

Scarfing Ringe mit einem Außendurchmesser von 45mm · einem Innendurchmesser von 30mm · 15mm dick und einen Arbeitsradius von 34.2mm für Rohrdurchmesser von 100 bis 130mm · 5040 MT-CVD beschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P25-P45 und M25-M35 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 119,152g · Dicke Wendeschneidplatte - Metrisch: 15mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 45mm · Maximaler Rohrinnendurchmesser - Metrisch: 130mm · Minimaler Rohrinnendurchmesser - Metrisch: 100mm · Nettogewicht: 119,152g · Profilradius - Metrisch: 34,2mm · Trägerwerkzeugdurchmesser - Metrisch: 30mm · Wendeplattendurchmesser - Metrisch: 45mm

Ersatzteil für Klemmhalter / Bohrstangen

Scarfing Ringe mit einem Außendurchmesser von 19mm · einem Innendurchmesser von 11mm · 8mm dick und einen Arbeitsradius von 12.5mm für Rohrdurchmesser von 30 bis 34mm · 5040 MT-CVD beschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P25-P45 und M25-M35 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 13,71g · Dicke Wendeschneidplatte - Metrisch: 8mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 19mm · Maximaler Rohrinnendurchmesser - Metrisch: 34mm · Minimaler Rohrinnendurchmesser - Metrisch: 30mm · Nettogewicht: 13,71g · Profilradius - Metrisch: 12,5mm · Trägerwerkzeugdurchmesser - Metrisch: 11mm · Wendeplattendurchmesser - Metrisch: 19mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.4mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M6330 PVD Beschichtung WC-Co Substrat in der ISO-Gruppe P20 -P35 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,593g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,593g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Doppelseitige negative Drehwendeschneidplatte · 80° Rhombisch mit Innenkreisdurchmesser von 12.7mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NR2 mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum medium bis schweres schruppen bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 8,633g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNMM · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 8,633g · Schneidkantenlänge - Metrisch: 12,9mm · Spanbrecher Herstellerbezeichnung: NR2 · Spannbohrungsdurchmesser - Metrisch: 5,16mm

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

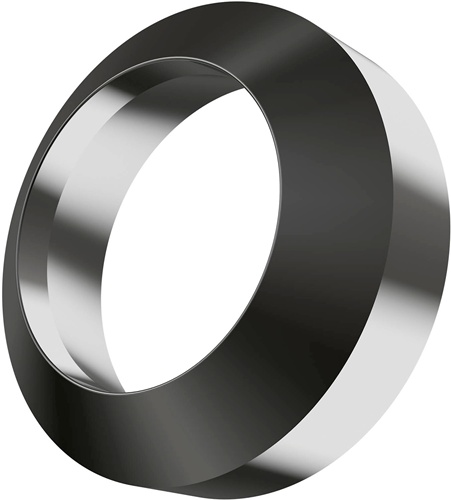

Scarfing Ringe mit einem Außendurchmesser von 45mm · einem Innendurchmesser von 30mm · 15mm dick und einen Arbeitsradius von 34.2mm für Rohrdurchmesser von 100 bis 130mm · S45 unbeschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P30-P50 und M30-M40 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Bruttogewicht: 119,152g · Dicke Wendeschneidplatte - Metrisch: 15mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 45mm · Maximaler Rohrinnendurchmesser - Metrisch: 130mm · Minimaler Rohrinnendurchmesser - Metrisch: 100mm · Nettogewicht: 119,152g · Profilradius - Metrisch: 34,2mm · Trägerwerkzeugdurchmesser - Metrisch: 30mm · Wendeplattendurchmesser - Metrisch: 45mm

zum Kopierfräsen Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · d: 7mm · Anwendungsbereich: Kopierfräsen · Schnitttiefe max.: 2 mm in Stahl / - mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / - mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / - mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / - m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / - m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

negativ · Stiftklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 25mm · Oberfläche: vernickelt · Ersatzteile: PC 13 · Wendeplatte: CN..1204.. · f: 17mm · b: 23mm · l1: 250mm · Drehrichtung: rechts · h: 23mm · Ø D min: 32mm

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,17g · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RDMW 10PR · Nettogewicht: 2,038g

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 2.0mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8310 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P01 -P10 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,57g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 2mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,57g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Doppelseitige Fräswendeschneidplatte CNHX 0502 · 80° Rhombisch und Wiperdesign für eine maximale Schnitttiefe von 1.0mm · mit 1.0mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-H und WM Geometrie mit verrundeter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Kopierplanfräsern SCN05C Weitere technische Eigenschaften: · Schnitttiefe max.: 1mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Bruttogewicht: 0,561g · Dicke Wendeschneidplatte - Metrisch: 2,4mm · Eckenradius - Metrisch: 1mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHX 05 · Innenkreisdurchmesser - Metrisch: 4,8mm · Nettogewicht: 0,561g · Spanbrecher Herstellerbezeichnung: WM · Spannbohrungsdurchmesser - Metrisch: 2,1mm
