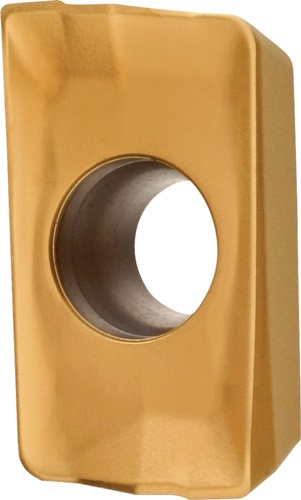

TECWERK Wendeschneidplatte APKT160408PDR-M UNI

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe, · Spanbrecher PR mit S01 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 170,467g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNXJ · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 160,222g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: PR-S01 · Spannbohrungsdurchmesser - Metrisch: 9mm

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 25mm · Oberfläche: vernickelt · Ersatzteile: SC 08 · Wendeplatte: DC.. 11T3.. · f: 17mm · b: 23,0mm · l1: 180mm · Drehrichtung: links · h: 23,0mm · Ø D min: 34mm

Spindelwerkzeug SI1607 Weitere technische Eigenschaften: · Bruttogewicht: 464,8g · Fräserdesign: SI · Nettogewicht: 460,5g

4 Befestigungslöcher · ermöglicht 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

Einseitige Fräswendeschneidplatte SBKX 2207 · Viereckig für eine maximale Schnitttiefe von 15.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-K mit verrundeter Schneidkante · M8326 PVD Beschichtung WC-Co Substrat zum bearbeiten mit Planfräsern FSB22X Weitere technische Eigenschaften: · Schnitttiefe max.: 15mm · Schnitttiefe min.: 1,5mm · Art der Beschichtung: PVD · Bruttogewicht: 61,313g · Dicke Wendeschneidplatte - Metrisch: 8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SBKX 22 · Innenkreisdurchmesser - Metrisch: 22mm · m-dimension - Metrisch: 3,22mm · Nettogewicht: 61,313g · Planschneidenbreite - Metrisch: 11,84mm · Wendeplattenlänge - Metrisch: 22mm

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 5.0mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 2,7mm · Bruttogewicht: 3,811g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 11mm · Nettogewicht: 3,811g · Schneidkantenlänge - Metrisch: 11mm · Spannbohrungsdurchmesser - Metrisch: 4,3mm

Lieferung inkl. Spannkeil, Spannschrauben und Sechskantschlüssel Weitere technische Eigenschaften: · passend zu: Stechschwert GFN-S 26J · h1: 20mm · h2: 26mm · b: 20mm · l2: 90mm · h: 20mm

VHM · positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Schneidstoff: VHM · Ø d g7: 8mm · Ersatzteile: SC 06 · Wendeplatte: CC.. 0602.. · f: 4,8mm · l1: 125mm · Drehrichtung: rechts · h: 7mm · Ø D min: 12mm

Einseitige Fräswendeschneidplatte TBMR 2707 mit Spanbrecher · Dreieckig für eine maximale Schnitttiefe von 18.0mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M mit verrundeter und facettierter Schneidkante · M8346 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe P30-P50 zum bearbeiten von Stahl mit Eckfräsern FTB27X Weitere technische Eigenschaften: · Schnitttiefe max.: 18mm · Schnitttiefe min.: 1,5mm · Art der Beschichtung: PVD · Bruttogewicht: 30,643g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TBMR 27 · Innenkreisdurchmesser - Metrisch: 15,875mm · m-dimension - Metrisch: 3,2mm · Nettogewicht: 30,643g · Planschneidenbreite - Metrisch: 4,61mm · Schneidkantenlänge - Metrisch: 27,5mm

mit zylindrischer Bohrung · zur direkten Aufnahme von großen Ausdrehstangen und Morsekonushülsen · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 160mm · d: 40mm · Länge: 160 mm

für sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 4,5 mm in Stahl / 4,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 3,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,36 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,28 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 155 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

Spanformer-Geometrie R = zur Schruppbearbeitung Weitere technische Eigenschaften: · d1: 4,5mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 13 mm in Stahl / 9,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 7,8 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,21 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 35 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 245 m/min in Stahl / 145 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 20mm · Oberfläche: vernickelt · Ersatzteile: SC 08 · Wendeplatte: CC.. 09T3.. · f: 13mm · b: -mm · l1: 180mm · Drehrichtung: rechts · h: 18,0mm · Ø D min: 25mm

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 2,049g · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RDHW 10PR · Nettogewicht: 2,049g · Spanbrecher Herstellerbezeichnung: 91

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 6.0mm mit verrundeter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 3,2mm · Bruttogewicht: 5,649g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 5,649g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Einseitige Fräswendeschneidplatte SDGX 1205 · Viereckig für eine maximale Schnitttiefe von 12.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-G und FM Geometrie mit verrundeter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Eckfräsern mit langer Schneide J(T)-CSD12X Weitere technische Eigenschaften: · Schnitttiefe max.: 12mm · Schnitttiefe min.: 1mm · Art der Beschichtung: PVD · Bruttogewicht: 9,65g · Dicke Wendeschneidplatte - Metrisch: 5,56mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SDGX 12 · Gesamtdicke Wendeschneidplatte - Metrisch: 6,35mm · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 9,65g · Schneidkantenlänge - Metrisch: 12,7mm · Spanbrecher Herstellerbezeichnung: FM

Einseitige Fräswendeschneidplatte ODMT 0605 mit Spanbrecher · Oktagonal für eine maximale Schnitttiefe von 3.1mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M · M9325 MT-CVD Beshcichtung WC-Co Substrat in den ISO-Gruppen P10 -P30 und K10 -K30 zum bearbeiten von Stahl und Gusseisen mit Planfräsern SOD06D Weitere technische Eigenschaften: · Schnitttiefe max.: 3,1mm · Schnitttiefe min.: 1mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 10,374g · Dicke Wendeschneidplatte - Metrisch: 5,56mm · Formcode Wendeschneidplatte: O - achteckig · Fräserdesign: ODMT 06 · Innenkreisdurchmesser - Metrisch: 15,875mm · Nettogewicht: 10,374g · Spannbohrungsdurchmesser - Metrisch: 5,5mm

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 21.96mm · 7.94mm Dick für 2mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 52,859g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 21,96mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 52,859g · Planschneidenbreite - Metrisch: 12mm · Schneidkantenlänge - Metrisch: 38mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 32mm für eine maximale Schnitttiefe von 28.6mm · M Geometrie und M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 28,6mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 32mm · Bruttogewicht: 30,34g · Dicke Wendeschneidplatte - Metrisch: 6,35mm · Fräserdesign: ZP · Nettogewicht: 23,694g · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 5,9mm
