Drehen

Dreh-Klemmhalter PST 1512-06 Weitere technische Eigenschaften: · Bruttogewicht: 277,5g · Fräserdesign: PST · Nettogewicht: 254g

Ein-und Abstechschwert federgeklemmt zum spannen einer einseitigen Wendeschneidplatte mit 3mm Schnittbreite (Bezeichnung LFMX 3.1-. ) · Werkzeugbestückung mit MS-EN.. (KMP)(S) · rechte oder linke Ausführung Wendeschneidplatte parallel zum Schaft für eine maximale Einstechtiefe von 15mm · zum flaches und tiefes radiales Einstechen · Abstechen und Rohr-Abstechen Weitere technische Eigenschaften: · Bruttogewicht: 42,5g · Fräserdesign: XLCF(NRL) BS · Funktionshöhe - Metrisch: 24mm · Funktionslänge - Metrisch: 40mm · Klemmtypcode: System X · Maximale Einstechtiefe - Metrisch: 15mm · Nettogewicht: 42,5g · Schafthöhe - Metrisch: 29mm · Schneidrichtung: Neutral · Schnittbreite - Metrisch: 3,1mm

GL4-S2525MFL-25-R400150 ist ein Linker Werkzeughalter zum axialen Planeinstechen für GL-Wendeschneidplatten. Geeignet zum Planstechen · Drehen und Profilieren. Körper für längere Standzeit oberflächenbehandelt. Weitere technische Eigenschaften: · Bruttogewicht: 682,1g · Fräserdesign: GLSF L-R AXIAL · Funktionsbreite - Metrisch: 25,7mm · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: System G · Maximale Einstechtiefe - Metrisch: 25mm · Maximaler axialer Nutaußendurchmesser - Metrisch: 400mm · Nettogewicht: 626,7g · Schaftbreite - Metrisch: 25mm · Schafthöhe - Metrisch: 25mm · Schneidrichtung: Links · Schnittbreite - Metrisch: 4mm

Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 40mm · Bruttogewicht: 1318,9g · Fräserdesign: BBT-FMH1 · Grundkörperdurchmesser - Metrisch: 48mm · Nettogewicht: 1100g · Spanndurchmesser - Metrisch: 22mm

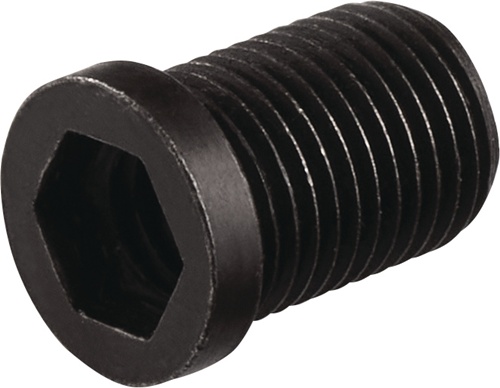

Ersatzteil 171.35-851M Weitere technische Eigenschaften: · Bruttogewicht: 8,14g · Fräserdesign: N01 · Nettogewicht: 6g

Dreh-Trägerwerkzeug doppelt geklemmt zum spannen von Triangular negative Wendeschneidplatten mit einem Innenkreisdurchmesser von 9.525mm · 4.76mm Dick (ISO Bezeichnung TN.. 1604.. ) · rechte Ausführung zum 90° Längsdrehen mit abgesetzem Schaft · 25mm Werkzeughöhe x 25mm Breite x 150mm Länge für Stirndrehen ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 777,8g · Fräserdesign: DTFN(RL) EXT · Funktionsbreite - Metrisch: 32mm · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: System D · Kopflänge - Metrisch: 23,6mm · Neigungswinkel: -6Grad · Nettogewicht: 767g · Orthogonaler Spanwinkel: -6Grad · Schaftbreite - Metrisch: 25mm · Schafthöhe - Metrisch: 25mm · Schneidrichtung: Rechts

Dreh-Trägerwerkzeug mit Schraubklemmung zum spannen von 35° Rhombus positive Wendeschneidplatten mit einem Innenkreisdurchmesser von 9.525mm · 4.76mm Dick (ISO Bezeichnung VB.. 1604.. oder VC.. 1604.. ) · rechte Ausführung für Sonderanwendungen · 25mm Werkzeughöhe x 25mm Breite x 150mm Länge für Kegeldrehen · Kopierdrehen in einer und mehreren Richtungen und Längsdrehen mit und ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 691,4g · Fräserdesign: SVXB(C)(RL) EXT · Funktionsbreite - Metrisch: 32mm · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Kopflänge - Metrisch: 32mm · Nettogewicht: 680g · Orthogonaler Spanwinkel: 0Grad · Schaftbreite - Metrisch: 25mm · Schafthöhe - Metrisch: 25mm · Schneidkantenwinkel: 98Grad · Schneidrichtung: Rechts

Spezialausführung positive Drehwendeschneidplatte · 75° Rhombisch mit 11° Freiwinkel · Innenkreisdurchmesser von 5.56mm · 2.38mm Dick · 0.2mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher JZ mit scharfer Schneidkante · im Substrat TT010 · unbeschichtet Cermet im ISO-Bereich P01 -P10 · zum schlichten bearbeiten von Stählen mit einem rechtsschneidendem Werkzeug Weitere technische Eigenschaften: · Schnitttiefe max.: 0,5mm · Schnitttiefe min.: 0,1mm · Bruttogewicht: 0,325g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: EPGX · Innenkreisdurchmesser - Metrisch: 5,56mm · Nettogewicht: 0,325g · Schneidkantenlänge - Metrisch: 5,7mm · Spanbrecher Herstellerbezeichnung: JZ · Spannbohrungsdurchmesser - Metrisch: 2,5mm

Modular Drehsystem mit Schraubklemmung zum spannen von Viereckig positive Wendeschneidplatten mit einem Innenkreisdurchmesser von 38.1mm · 9.52mm Dick (ISO Bezeichnung SC.. 3809.. ) · zur Montage mit DHKL .. für linke Ausführung zum 75° Stirndrehen mit Zylinderschaft für Kegeldrehen · Stirndrehen ohne Schulter und Längsdrehen ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 1487,8g · Fräserdesign: KHS-SBC(RL) · Funktionsbreite - Metrisch: 47mm · Funktionslänge - Metrisch: 36mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Nettogewicht: 1480g · Orthogonaler Spanwinkel: 0Grad · Schneidrichtung: Links

GL4-A1616KFR-16-45 ist ein außen Rechter Werkzeughalter mit innerer Kühlmittelzufuhr für GL-Wendeschneidplatten · das für Langdrehautomaten entwickelt wurde und einen einfachen Zugang zur Wendeschneidplattenspannung bietet. Geeignet zum Radialstechen · Abstechen · Drehen und Profilieren.Körper für längere Standzeit oberflächenbehandelt. Weitere technische Eigenschaften: · Bruttogewicht: 211g · Differenzhöhe Kopf-Grundfläche - Metrisch: 4mm · Fräserdesign: GLAF(RL) EXT-S · Funktionshöhe - Metrisch: 16mm · Funktionslänge - Metrisch: 125mm · Klemmtypcode: System G · Kopflänge - Metrisch: 43,6mm · Maximale Einstechtiefe - Metrisch: 16mm · Maximaler Werkstückdurchmesser zum Abstechen - Metrisch: 45mm · Nettogewicht: 211g · Schaftbreite - Metrisch: 16mm · Schafthöhe - Metrisch: 16mm · Schneidrichtung: Rechts · Schnittbreite - Metrisch: 4mm

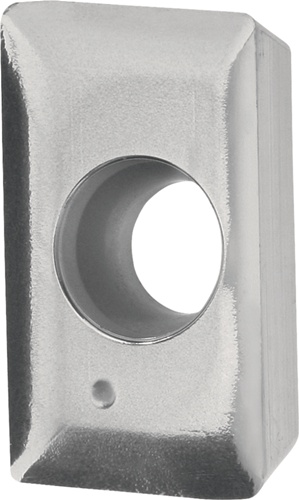

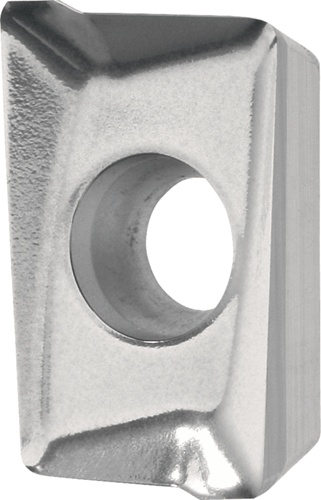

Einseitige Fräswendeschneidplatte ADEX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-E und FA Geometrie mit scharfer Schneidkante · HF7 unbeschichtet WC-Co Feinkornsubstrat in der ISO-Gruppe N10 -N25 zum bearbeiten von Nichteisenmetallen mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Breite Wendeschneidplatte - Metrisch: 4,497mm · Bruttogewicht: 0,6g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADEX 07-FA · Nettogewicht: 0,6g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: FA · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Stech-Wendeschneidplatte GL2-S2020KFL-20-80 Weitere technische Eigenschaften: · Bruttogewicht: 375,9g · Fräserdesign: GLSF(RL) EXT · Funktionshöhe - Metrisch: 20mm · Funktionslänge - Metrisch: 125mm · Klemmtypcode: System G · Kopflänge - Metrisch: 43,5mm · Maximale Einstechtiefe - Metrisch: 20mm · Maximaler Werkstückdurchmesser zum Abstechen - Metrisch: 80mm · Nettogewicht: 375,9g · Schaftbreite - Metrisch: 20mm · Schafthöhe - Metrisch: 20mm · Schneidrichtung: Links · Schnittbreite - Metrisch: 2mm

Drehmeißel mit Schraubklemmung · auch kompatibel für Langdrehautomaten zum spannen einer 55° Rhombisch positive Wendeschneidplatte mit einem Inkreisdurchmesser von 6.35mm · 2.38mm Dicke (ISO Bezeichnung DC.. 0702.. ) · rechte Ausführung 90° Stirndrehen mit abgesetztem Schaft · 12mm Schaft Höhe x 12mm Breite x 125mm Länge zum Kegeldrehen und Längsdrehen mit und ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 172,7g · Fräserdesign: SDFC(RL) EXT · Funktionsbreite - Metrisch: 16mm · Funktionshöhe - Metrisch: 12mm · Funktionslänge - Metrisch: 125mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Kopflänge - Metrisch: 8,8mm · Nettogewicht: 140g · Orthogonaler Spanwinkel: 0Grad · Schaftbreite - Metrisch: 12mm · Schafthöhe - Metrisch: 12mm · Schneidrichtung: Rechts

Dreh-Klemmhalter M20C-RL16-TP16 Weitere technische Eigenschaften: · Bruttogewicht: 223,8g · Fräserdesign: M20C · Nettogewicht: 223g

Spindelwerkzeug SI1607 Weitere technische Eigenschaften: · Bruttogewicht: 464,8g · Fräserdesign: SI · Nettogewicht: 460,5g

Dreh-Klemmhalter M26S-RL10-TC11 Weitere technische Eigenschaften: · Bruttogewicht: 43,5g · Fräserdesign: M26S · Nettogewicht: 43,5g

Modular Drehsystem mit Knieheblklemmung zum spannen von Rechteckig negative Wendeschneidplatten mit einer Hauptschneidenlänge von 40mm (ISO Bezeichnung LNUX 40…. ) · zur Montage mit DHKR .. für rechte Ausführung zum 75° Stirndrehen mit Zylinderschaft für Kegeldrehen · Stirndrehen ohne Schulter und Längsdrehen ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 1891,2g · Fräserdesign: KHP-LBN(RL) · Funktionsbreite - Metrisch: 48mm · Funktionslänge - Metrisch: 36mm · Klemmtypcode: P - Lochklemmung · Neigungswinkel: -6Grad · Nettogewicht: 1500g · Orthogonaler Spanwinkel: -6Grad · Schneidrichtung: Links

Bohr-Wendeschneidplatte passend für die Außenschneide des DORMER PRAMET 80.D Wendeplattenbohrer für den Durchmesserbereich 15 bis 19mm · D8330 PVD beschichtet Feinstkorn WC-Co Hartmetall im ISO-Bereich P20-P35 und M15-M30 mit SD Geometrie zum bearbeiten von Stahl und Edelstahl Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Beschichtung: D8330 · Bruttogewicht: 1,86g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SCET · Innenkreisdurchmesser - Metrisch: 5,556mm · Nettogewicht: 0,738g · Schneidkantenlänge - Metrisch: 5,556mm · Spanbrecher Herstellerbezeichnung: SD · Spannbohrungsdurchmesser - Metrisch: 2,4mm

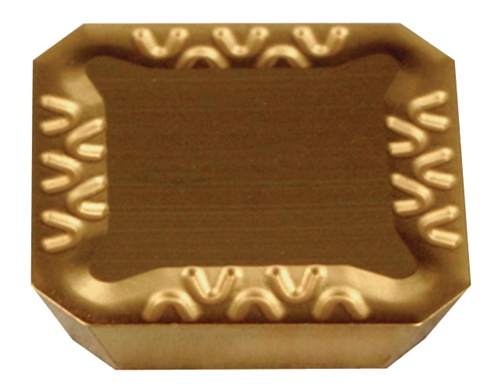

Einseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 6.0mm mit 1.0mm Eckenradius und facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 3,2mm · Bruttogewicht: 5,8g · Eckenradius - Metrisch: 1mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ TRL · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 5,8g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 63mm · Bruttogewicht: 1455,1g · Fräserdesign: 2080-W · Grundkörperdurchmesser - Metrisch: 52mm · Nettogewicht: 1445g · Spanndurchmesser - Metrisch: 20mm

Dreh-Trägerwerkzeug mit Kniehebelklemmung zum spannen von Triangular negative Wendeschneidplatten mit einem Innenkreisdurchmesser von 9.525mm · 4.76mm Dick (ISO Bezeichnung TN.. 1604.. ) · rechte Ausführung zum 60° Stirndrehen mit abgesetzem Schaft · 25mm Werkzeughöhe x 25mm Breite x 150mm Länge für Kegeldrehen und Kopierdrehen in einer und mehreren Richtungen Weitere technische Eigenschaften: · Bruttogewicht: 722g · Fräserdesign: PTTN(RL) EXT · Funktionsbreite - Metrisch: 22mm · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: P - Lochklemmung · Kopflänge - Metrisch: 28mm · Neigungswinkel: -6Grad · Nettogewicht: 630g · Orthogonaler Spanwinkel: -6Grad · Schaftbreite - Metrisch: 25mm · Schafthöhe - Metrisch: 25mm · Schneidrichtung: Rechts

Modular Drehsystem mit Knieheblklemmung zum spannen von 80° Rhombus negative Wendeschneidplatten mit einem Innenkreisdurchmesser von 25.4mm · 9.52mm Dick (ISO Bezeichnung CN.. 2509.. ) · zur Montage mit DHKR .. für rechte Ausführung zum 75° Stirndrehen mit Zylinderschaft für Kegeldrehen · Stirndrehen ohne Schulter und Längsdrehen ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 2014g · Fräserdesign: KHP-CBN(RL) · Funktionsbreite - Metrisch: 32mm · Funktionslänge - Metrisch: 47mm · Klemmtypcode: P - Lochklemmung · Neigungswinkel: -6Grad · Nettogewicht: 1540g · Orthogonaler Spanwinkel: -6Grad · Schneidrichtung: Rechts

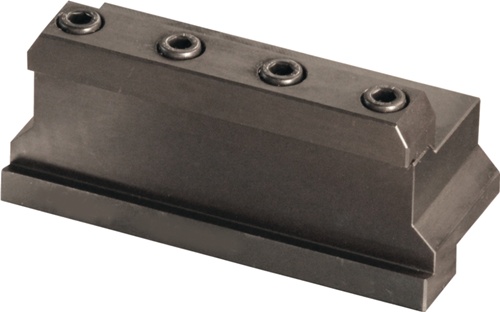

GL3-S32MB ist das Schwert für GL-Wendeschneidplatten · geeignet zum Ein- und Abstechen. Einfacher Austausch der Wendeschneidplatten durch einen speziellen Schlüssel (im Lieferumfang enthalten). Kann in den Grundhalter DU · D eingebaut werden. Körper für längere Standzeit oberflächenbehandelt. Weitere technische Eigenschaften: · Bruttogewicht: 170,7g · Fräserdesign: GLS B · Funktionshöhe - Metrisch: 25mm · Funktionslänge - Metrisch: 150mm · Klemmtypcode: System X · Maximale Einstechtiefe - Metrisch: 50mm · Nettogewicht: 147,6g · Schafthöhe - Metrisch: 32mm · Schneidrichtung: Neutral · Schnittbreite - Metrisch: 3mm

Ein-und Abstechschwert federgeklemmt zum spannen einer einseitigen Wendeschneidplatte mit 6.35mm Schnittbreite (Bezeichnung LFMX 6.35-. ) · Werkzeugbestückung mit 45-DU.. für eine maximale Einstechtiefe von 80mm · Werkzeugschwert-Höhe 45mm und Länge 250mm zum tiefes radiales Einstechen · Abstechen und Rohr-Abstechen Weitere technische Eigenschaften: · Bruttogewicht: 506,2g · Fräserdesign: XLCFN B · Funktionshöhe - Metrisch: 32mm · Funktionslänge - Metrisch: 250mm · Klemmtypcode: System X · Maximale Einstechtiefe - Metrisch: 80mm · Nettogewicht: 480g · Schafthöhe - Metrisch: 45mm · Schneidrichtung: Neutral · Schnittbreite - Metrisch: 6,35mm
