Wendeschneidplatten

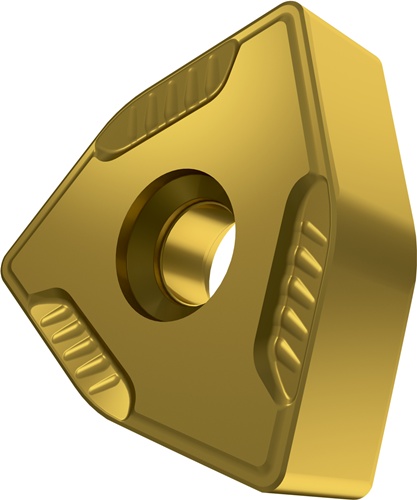

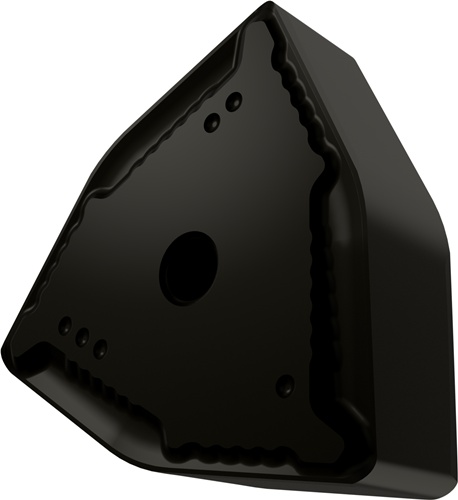

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S01 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum hohe Festigkeit nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 175,387g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNGF · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 175,387g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: MM-S01

negativ · Pratzenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 34mm · Oberfläche: vernickelt · Ersatzteile: R · Wendeplatte: KNUX 1604.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen

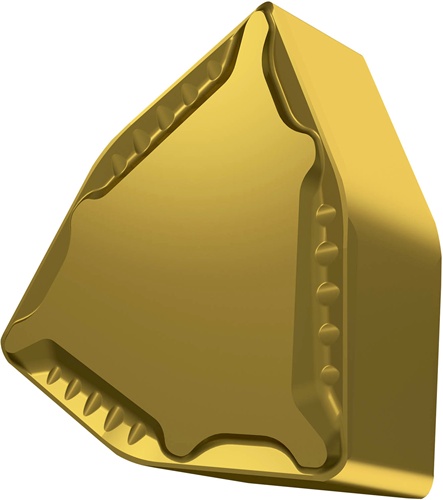

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe, · Spanbrecher PR mit S01 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 170,467g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNXJ · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 160,222g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: PR-S01 · Spannbohrungsdurchmesser - Metrisch: 9mm

mit vergrößertem Bunddurchmesser · mit Hohlschaftkegel nach DIN 69893 Form A · mit zusätzlichen Kühlkanalbohrungen an der Stirnseite · zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880 Weitere technische Eigenschaften: · Norm: DIN 69893 · A: 100mm · D: 38mm · Spann-Ø d: 16mm · L1: 17mm

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 188,533g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNMF · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 176,472g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: PM-S01

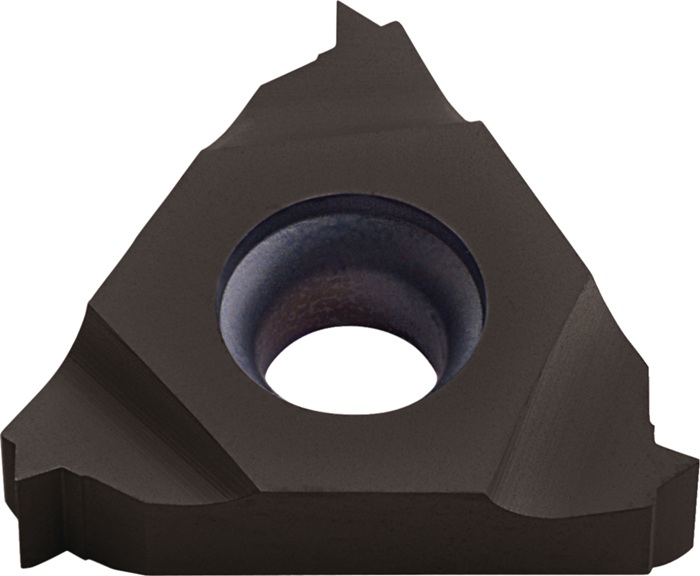

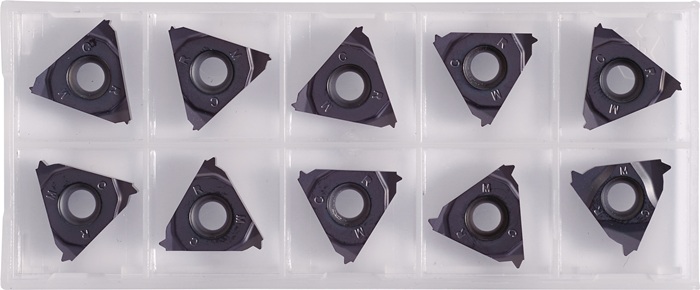

zum Außengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · Inhalt: 10-teilig

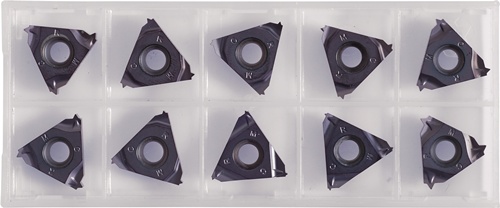

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · Inhalt: 10-teilig

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 28.6mm · 10mm Dick für 2.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 121,034g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 28,6mm · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 121,034g · Planschneidenbreite - Metrisch: 18mm · Schneidkantenlänge - Metrisch: 49,5mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

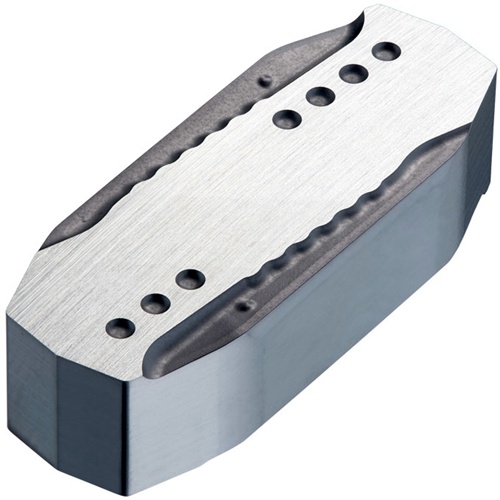

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 40mm · 9.6mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat T9315 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P05 -P25 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 104,539g · Dicke Wendeschneidplatte - Metrisch: 10,15mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 40 · Hauptschneidenwinkel: 25Grad · Minimale Einstechtiefe - Metrisch: 0,7mm · Nettogewicht: 104,539g · Planschneidenbreite - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 40mm · Spanbrecher Herstellerbezeichnung: PM

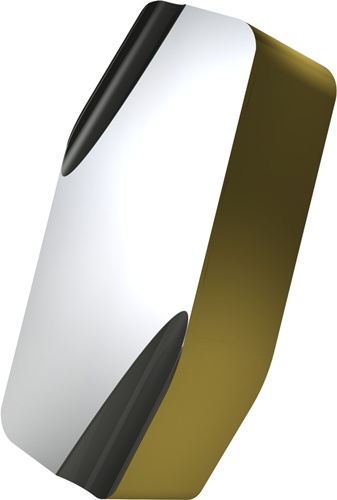

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 36.5mm · 12mm Dick für 2mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S03 Schneidkantenpreparation · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 18mm · Bruttogewicht: 101,095g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 36 · Hauptschneidenwinkel: 20Grad · Nettogewicht: 101,095g · Planschneidenbreite - Metrisch: 16mm · Schneidkantenlänge - Metrisch: 36,5mm · Spanbrecher Herstellerbezeichnung: MM

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 38.25mm · 12mm Dick für 4mm Schnitttiefe, · Spanbrecher PM · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 18mm · Bruttogewicht: 99,927g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNXR · Hauptschneidenwinkel: 20Grad · Nettogewicht: 99,927g · Planschneidenbreite - Metrisch: 21mm · Schneidkantenlänge - Metrisch: 38,25mm · Spanbrecher Herstellerbezeichnung: PM

negativ · Stiftklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 36mm · Oberfläche: vernickelt · Ersatzteile: PS 12 · a: 8,3mm · Wendeplatte: SN.. 1204.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum mittlere Festigkeit nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 35,149g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 35,149g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: MM-S02

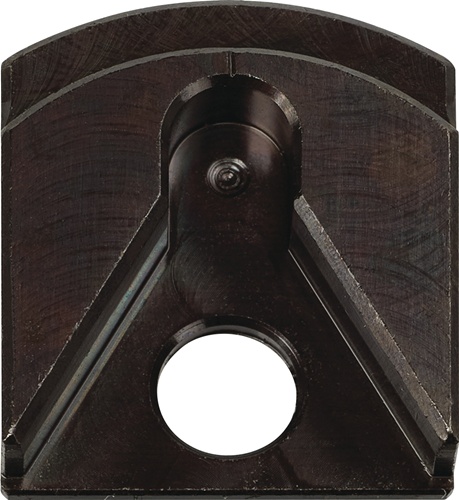

Ersatzkassette zu Fasenfräser Art.-Nr. 2000 859 263 und 2000 859 264

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

Ersatzkassette zu Fasenfräser Art.-Nr. 2000 859 263 und 2000 859 264

zum Fasen und Senken · für Fasenfräser 45° TCGX Weitere technische Eigenschaften: · d1: 4,6mm · s: 5,67mm · l: 17mm · d: 9,44mm · r: 0,4mm · Schnitttiefe max.: 7,5 mm in Stahl / 7,5 mm in Rostfrei / 7,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 70 m/min in Stahl / 70 m/min in Rostfrei / 70 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 90 m/min in Stahl / 90 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Spanformer-Geometrie AL = zur Aluminiumbearbeitung Weitere technische Eigenschaften: · d1: 4,4mm · s: 4,76mm · l: 15,88mm · d: 9,525mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 15 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,05 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,3 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 105 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 420 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · s: 3,18mm · l: 12,7mm · d: 12,7mm · m: 1,6mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 6,5 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 5,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / 170 m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / 85 m/min in Superlegierungen / - m/min in gehärtete Stähle

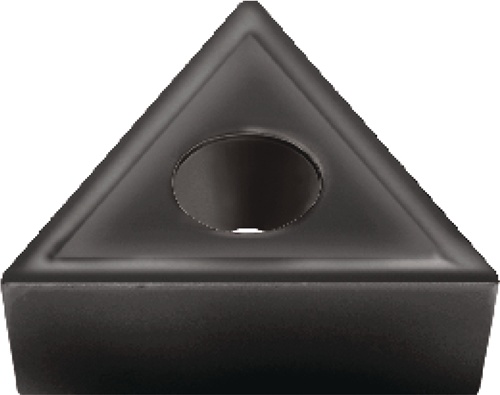

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 4,5 mm in Stahl / - mm in Rostfrei / 4,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / - mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 140 m/min in Stahl / - m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 235 m/min in Stahl / - m/min in Rostfrei / 220 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / - mm/U in Rostfrei / 0,17 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / - mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 160 m/min in Stahl / - m/min in Rostfrei / 150 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 195 m/min in Stahl / - m/min in Rostfrei / 185 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Kopierfräsen Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · d: 7mm · Anwendungsbereich: Kopierfräsen · Schnitttiefe max.: 2 mm in Stahl / 1,5 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 1,5 mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 0,3 mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,1 mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,2 mm/U in gehärtete Stähle · Vc min.: 220 m/min in Stahl / 130 m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 295 m/min in Stahl / 175 m/min in Rostfrei / 280 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 55 m/min in gehärtete Stähle

Spanformer-Geometrie F = zur Schlichtbearbeitung Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 4,9 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 3,9 mm in Superlegierungen / 1,5 mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / 0,3 mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / 0,1 mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / 0,2 mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / 60 m/min in gehärtete Stähle

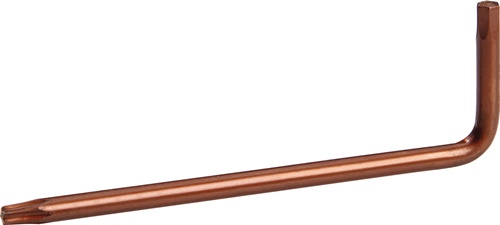

Ersatzteil für Klemmhalter / Bohrstangen
