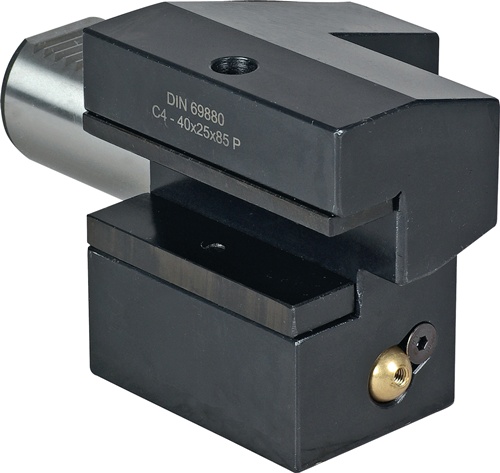

TECWERK Axialwerkzeughalter C4 DIN 69880 VDI30 li.Überkopf
66,57 €
Versandart: Paket
Sofort verfügbar, Lieferzeit: 1-3 Tage
TECWERK Axialwerkzeughalter C4 DIN 69880 VDI30 li.Überkopf
| Breite: | 80,0 mm |
|---|---|
| Drehrichtung: | links |
| Einsatzbereich: | Überkopf |
| Gewicht: | 2090,0 g |
| Höhe: | 80,0 mm |
| Kategorie: | Werkzeugaufnahme |
| Länge: | 145,0 mm |
| Schaft: | VDI30 |
Ähnliche Artikel
Form C3, rechts · Überkopf · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 25mm · Form: C3 · b2: 42,5mm · d1: 40mm · h5: 48mm · Norm: DIN 69880 · b3: 21mm · h6: 42,5mm · l2: 12,5mm · l1: 85mm · b1: 85mm
Form C4, links · Überkopf · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 25mm · Form: C4 · b4: 90mm · d1: 40mm · h5: 48mm · b5: 47,5mm · Norm: DIN 69880 · b6: 25,5mm · h6: 42,5mm · l2: 12,5mm · l1: 85mm
Form C3, rechts · Überkopf · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C3 · b2: 35mm · d1: 30mm · h5: 38mm · Norm: DIN 69880 · b3: 17mm · h6: 35mm · l2: 10mm · l1: 70mm · b1: 70mm
Form C2, links · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C2 · b4: 76mm · d1: 30mm · h5: 28mm · b5: 41mm · Norm: DIN 69880 · b6: 23mm · h6: 38mm · l2: 10mm · l1: 70mm
Form C1, rechts · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C1 · b2: 35mm · d1: 30mm · h5: 28mm · Norm: DIN 69880 · b3: 17mm · h6: 38mm · l2: 10mm · l1: 70mm · b1: 70mm
Form B3, rechts · Überkopf · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 25mm · Form: B3 · b2: 42,5mm · d1: 40mm · h5: 48mm · Norm: DIN 69880 · b3: 12,5mm · h6: 42,5mm · l2: 44mm · l1: 22mm · b1: 85mm
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ A = durchbohrt Weitere technische Eigenschaften: · passend zu: Bohrstangen · d2: 12mm · L: 95mm · Form: E2 S · d1: 40mm · Norm: DIN 69880 · durchbohrt: ja · D: 46mm · Typ: A · L1: 73mm
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ B = nicht durchbohrt Weitere technische Eigenschaften: · passend zu: Bohrstangen · d2: 40mm · L: 142mm · Form: E2 S · d1: 30mm · Norm: DIN 69880 · durchbohrt: nein · D: 62mm · Typ: B · L1: 120mm
Form Z2 Weitere technische Eigenschaften: · Form: Z2 · d1: 40mm · A: 20mm · D: 83mm
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig Weitere technische Eigenschaften: · passend zu: Bohrstangen · d2: 25mm · h1: 28mm · Form: E2 · d1: 30mm · d8: 55mm · l6: 60mm · Norm: DIN 69880 · h2: 30mm · l3: 22mm · d6: 68mm · durchbohrt: nein
Form B1, rechts · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: B1 · b2: 35mm · d1: 30mm · h5: 28mm · Norm: DIN 69880 · b3: 10mm · h6: 38mm · l2: 40mm · l1: 22mm · b1: 70mm
für Spannzangen DIN 6499 ER, Form E4 · innere und äußere Kühlmittelzufuhr Weitere technische Eigenschaften: · d10: 50mm · d2: 2-20mm · h1: 32,5mm · Form: E4 · d1: 40mm · l9: 62mm · Außen-Ø: 83 mm · l3: 22mm · d6: 83mm · Spannbereich: 2-20mm
für Wendeplattenbohrer · mit Zylinderschaft · Form E1 · für Werkzeuge zum Bohren und Drehen mit innerer Kühlmittelzufuhr Weitere technische Eigenschaften: · passend zu: Wendeplattenbohrer · d2: 32mm · h1: 32,5mm · Form: E1 · d1: 40mm · Norm: DIN 69880 · d3: 52mm · l3: 22mm · d6: 83mm · l1: 75mm
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig Weitere technische Eigenschaften: · passend zu: Bohrstangen · d2: 25mm · h1: 32,5mm · Form: E2 · d1: 40mm · d8: 55mm · l6: 75mm · Norm: DIN 69880 · l3: 22mm · d6: 83mm · durchbohrt: nein
für Wendeplattenbohrer · mit Zylinderschaft · Form E1 · für Werkzeuge zum Bohren und Drehen mit innerer Kühlmittelzufuhr Weitere technische Eigenschaften: · passend zu: Wendeplattenbohrer · d2: 32mm · h1: 28mm · Form: E1 · d1: 30mm · Norm: DIN 69880 · d3: 52mm · h2: 30mm · l3: 22mm · d6: 68mm · l1: 75mm
