TECWERK Werkzg.h.E2 S DIN 69880 Typ B Spann-D.20mm VDI30 z.Bohrstangen
für Bohrstangen · geschlitze Ausführung · Form E2 S · reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange · auch geeignet für vollrunde Bohrstangen mit V-Nut · Halter sind soweit möglich im Schaft durchbohrt · gesichert gegen Herausfallen in den Revolver durch Sicherungsring · geschlitzer Bereich bis 16 mm 4 x D, 20 und 25 mm 3 x D, ab 32 mm 2,5 x D · externe und interne Kühlung möglich · Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich · Typ B = nicht durchbohrt Weitere technische Eigenschaften: · passend zu: Bohrstangen · d2: 20mm · L: 95mm · Form: E2 S · d1: 30mm · Norm: DIN 69880 · durchbohrt: nein · D: 54mm · Typ: B · L1: 73mm

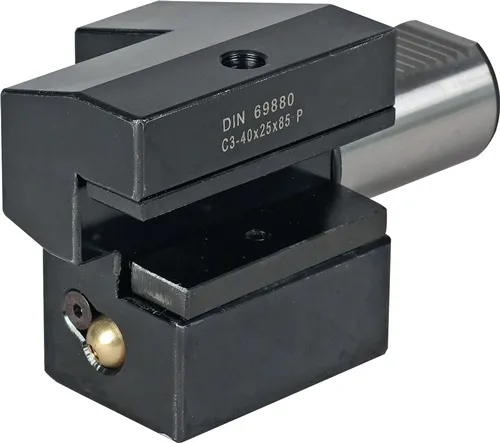

TECWERK Axialwerkzeughalter C3 DIN 69880 VDI30 re.Überkopf
Form C3, rechts · Überkopf · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C3 · b2: 35mm · d1: 30mm · h5: 38mm · Norm: DIN 69880 · b3: 17mm · h6: 35mm · l2: 10mm · l1: 70mm · b1: 70mm
TECWERK Axialwerkzeughalter C4 DIN 69880 VDI30 li.Überkopf
Form C4, links · Überkopf · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C4 · b4: 76mm · d1: 30mm · h5: 38mm · b5: 41mm · Norm: DIN 69880 · b6: 23mm · h6: 35mm · l2: 10mm · l1: 70mm

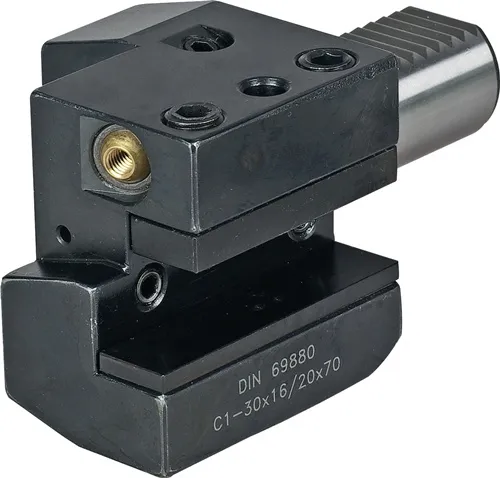

TECWERK Axialwerkzeughalter C1 DIN 69880 VDI30 re.
Form C1, rechts · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C1 · b2: 35mm · d1: 30mm · h5: 28mm · Norm: DIN 69880 · b3: 17mm · h6: 38mm · l2: 10mm · l1: 70mm · b1: 70mm

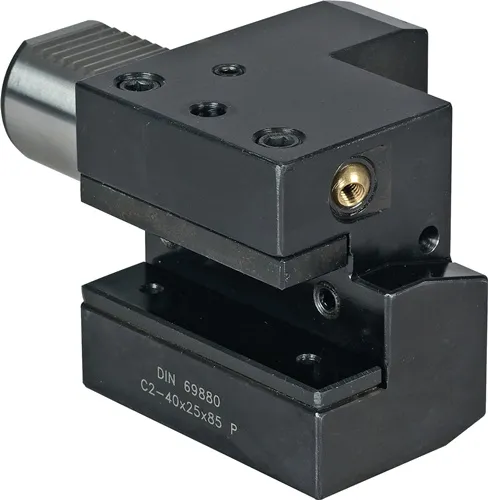

TECWERK Axialwerkzeughalter C2 DIN 69880 VDI30 li.
Form C2, links · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: C2 · b4: 76mm · d1: 30mm · h5: 28mm · b5: 41mm · Norm: DIN 69880 · b6: 23mm · h6: 38mm · l2: 10mm · l1: 70mm
TECWERK Werkzeughalter ER E4 DIN 69880 Spann-D.2-20mm VDI40 A.-L.62mm
für Spannzangen DIN 6499 ER, Form E4 · innere und äußere Kühlmittelzufuhr Weitere technische Eigenschaften: · d10: 50mm · d2: 2-20mm · h1: 32,5mm · Form: E4 · d1: 40mm · l9: 62mm · Außen-Ø: 83 mm · l3: 22mm · d6: 83mm · Spannbereich: 2-20mm
TECWERK Werkzg.h.E1 DIN 69880 Spann-D.16mm VDI30 z.Wendeplattenbohrer
für Wendeplattenbohrer · mit Zylinderschaft · Form E1 · für Werkzeuge zum Bohren und Drehen mit innerer Kühlmittelzufuhr Weitere technische Eigenschaften: · passend zu: Wendeplattenbohrer · d2: 16mm · h1: 28mm · Form: E1 · d1: 30mm · Norm: DIN 69880 · d3: 36mm · h2: 30mm · l3: 22mm · d6: 68mm · l1: 67mm
TECWERK Radialwerkzeughalter B3 DIN 69880 VDI30 re.Überkopf
Form B3, rechts · Überkopf · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: B3 · b2: 35mm · d1: 30mm · h5: 38mm · Norm: DIN 69880 · b3: 10mm · h6: 35mm · l2: 40mm · l1: 22mm · b1: 70mm

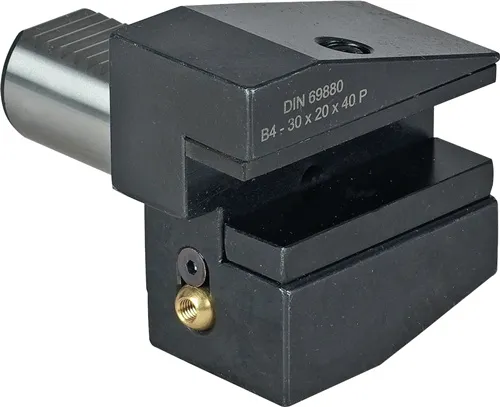

TECWERK Radialwerkzeughalter B4 DIN 69880 VDI40 li.Überkopf
Form B4, links · Überkopf · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 25mm · Form: B4 · b2: 42,5mm · d1: 40mm · h5: 48mm · Norm: DIN 69880 · b3: 12,5mm · h6: 42,5mm · l2: 44mm · l1: 22mm · b1: 85mm
TECWERK Werkzg.h.E2 DIN 69880 Spann-D.10mm VDI30 z.Bohrstangen
für Bohrstangen · mit zylindrischem Schaft · Form E2 · innere und äußere Kühlmittelzufuhr · kein Kürzen der Bohrstange notwendig · Durchbohrte Ausführung Weitere technische Eigenschaften: · passend zu: Bohrstangen · d2: 10mm · h1: 28mm · Form: E2 · d1: 30mm · d8: 55mm · l6: 60mm · Norm: DIN 69880 · h2: 30mm · l3: 22mm · d6: 68mm · durchbohrt: ja

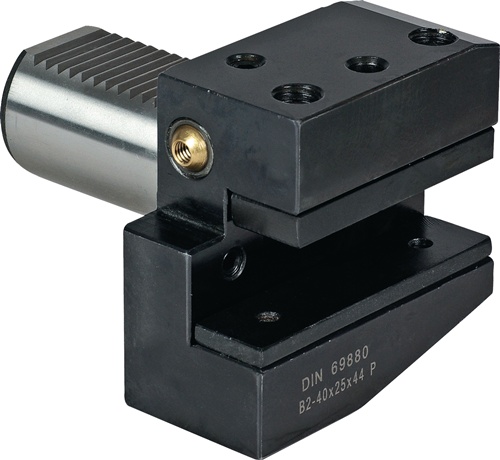

TECWERK Radialwerkzeughalter B2 DIN 69880 VDI30 li.
Form B2, links · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: B2 · b2: 35mm · d1: 30mm · h5: 28mm · Norm: DIN 69880 · b3: 10mm · h6: 38mm · l2: 40mm · l1: 22mm · b1: 70mm
TECWERK Radialwerkzeughalter B1 DIN 69880 VDI30 re.
Form B1, rechts · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 20mm · Form: B1 · b2: 35mm · d1: 30mm · h5: 28mm · Norm: DIN 69880 · b3: 10mm · h6: 38mm · l2: 40mm · l1: 22mm · b1: 70mm
TECWERK Verschlussstopfen Z2 DIN 69880 VDI30 STA
Form Z2 Weitere technische Eigenschaften: · Form: Z2 · d1: 30mm · A: 20mm · D: 68mm

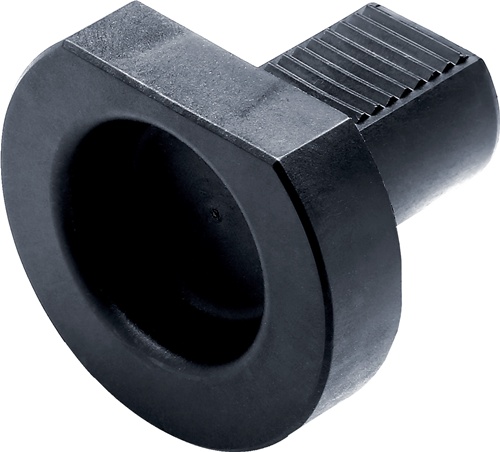

VDI Schutztropfen ISO VDI.30-Z2.P D.30mm Form Z2 PRAMET
Weitere technische Eigenschaften: · Bruttogewicht: 110,1g · Flanschdicke - Metrisch: 16mm · Fräserdesign: VDI-Z2-P · Nettogewicht: 64g · Spanndurchmesser - Metrisch: 30mm
Bohrstangen-Reduktionshülse ISO VDI.RS.E2.32.10 D.32mm VDI Form E2 PRAMET
Weitere technische Eigenschaften: · Bruttogewicht: 343,8g · Fräserdesign: VDI-RS-E2 · Nettogewicht: 343,8g · Schafthöhe - Metrisch: 56mm
