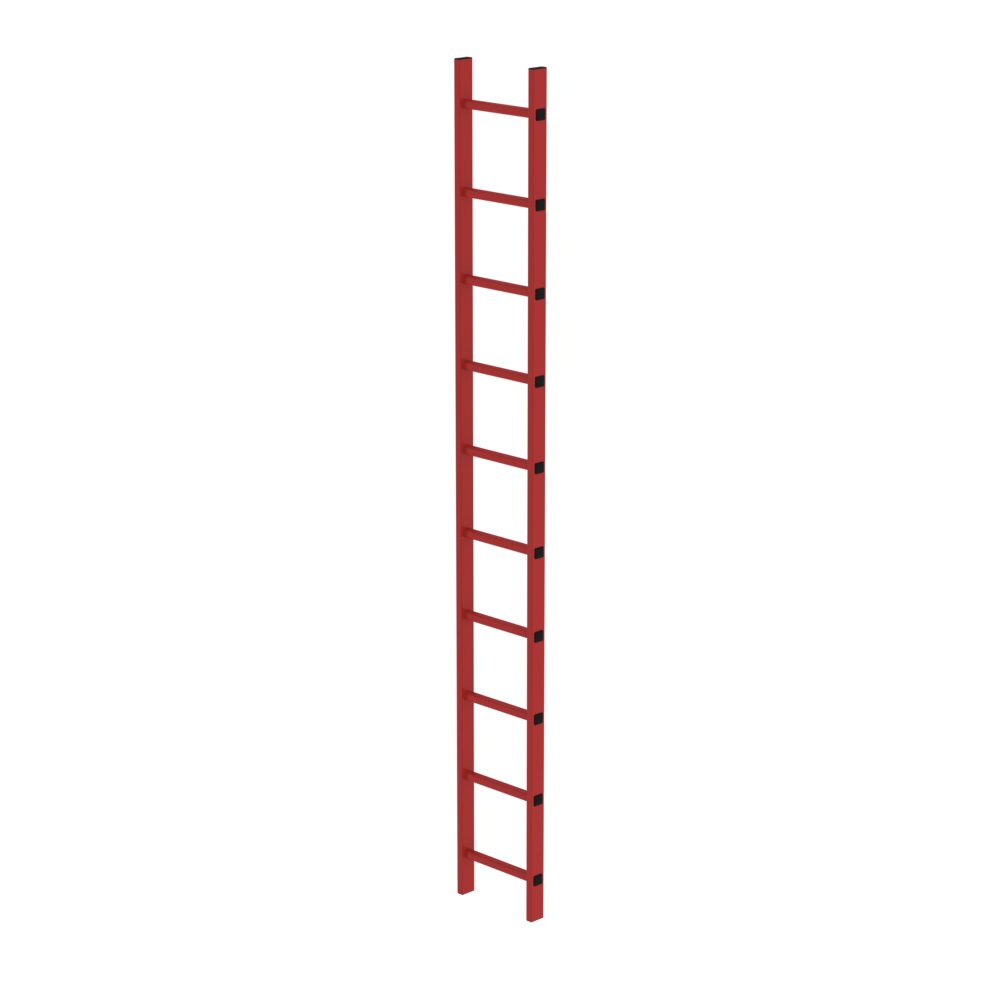

MUNK Schachtleiter

Werden Sie den gestiegenen Anforderungen an die Arbeitssicherheit gerecht und sorgen für optimierte Rutschhemmung · sicheren Tritt und komfortablen Stand auf unseren Stufenleitern Die Trittauflage aus geriffeltem Kunststoff wird vollflächig und passgenau auf die Stufe aufgeclippt und kann rückstandsfrei · ohne Beschädigung der Leiter wieder entfernt werden Die clip-step Trittauflage wird bei beidseitig begehbaren Stufenleitern bis zur laut DIN EN 131 maximal begehbaren Stufe aufgebracht und funktioniert so als optische Kontrolle für den korrekten Gebrauch der Leiter Als Zubehör einzeln für 11,00 Euro ohne MwSt./Stück (unverbindliche Preisempfehlung) für Ihre Stufenleiter erhältlich

Leiterbreite 520 mm Sprossenabstand: 280 mm Holmabmessung: 60 x 25 mm Sprossenabmessung: 30 x 30 mm Sprossenausführung: bei Alu eloxiert und Alu blank geriffelte Sprossen · bei Stahl verzinkt und Edelstahl Lochsprossen

ProTec-System XXL - Einzel- und Ersatzteil Vertikalrahmen 1,00 m

Die Adapterplatte wird bei Ziegelmauerwerk benötigt · um den Dübelabstand und die Anschraubfläche zu vergrößern Passend für Wandhalter und Distanzsegment mit Bohrbild 150 mm L x B x H 300 x 300 x 8 mm · 5,7 kg

Lichte Weite 400 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

+ Alu-Rahmen mit wasserfester PhenolharzSiebdruckplatte+ Rutschhemmende Lauffläche+ Stapelbar

Einfach bedienbare, höhenverstellbare, treppengängige Steh- undAnlegeleiter mit Arbeitsbühnenfunktion (in Verbindung mit demTeleBoard) und vier Holmverlängerungen zum Höhenausgleich. - Einsetzbar als Anlege-, Doppel-Stehleiter und Arbeitsbühne (inVerbindung mit dem TeleBoard) - Patentiertes ClickMatic-System für komfortable Höhenverstellung - Das Leiterninnenteil und die Leiternaußenteile ergeben zwei separateStehleitern - 4 integrierte Holmverlängerungen an den Leiternaußenteilen(IntegratedTele-System) - Innenleiter als Stehleiter nur mit Combi-Traverse 5- Rutschhemmende Fußkappen (SafetyCap)

Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Leiterbreite: 470 mm (ohne Traverse) Maximale Belastung: 150 kg Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt) nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Ab Leiterlänge 3000 mm muss eine Standardverbreiterung in Form einer Traverse (Zubehör) eingesetzt werden.

Zur Verbreiterung der obersten Sprosse sowie der Reduzierung der Spaltbreite am Ausstieg Abmessungen: 520 x 100 – 300 mm Bestehend aus geriffelten Sprossen · inkl. 2 Klemmverbinder für Leiterholme Inklusive zwei Klemmverbinder für Leiterholm

Arbeitsplattform aus Aluminium Anpassbar auf verschiedene Gleistypen durch einstellbare Auflagen Einfaches und sicheres Verschieben des Gleispodests dank Automatikbremse und Doppel-Bedienhebel Robuste und wartungsfreie Laufrollen Rutschhemmender Plattformbelag in Aluminium geriffelt (R9) Bündiger Übergang zum Gleisbereich mit Warnmarkierung Steckbares Geländer mit Knie- und Fußleiste als Zubehör für Stirnseiten erhältlich Dank optionalem Verbindungsteil spaltfrei mit weiteren Gleispodesten koppelbar. Dadurch sind auch komplette Gleisgruben abdeckbar Maximale Belastung: 300 kg

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Um bei mehrzügigen Leitern ein sicheres Greifen zwischen den aufeinanderfolgenden Holmen der Steigleitern zu ermöglichen Nach DIN EN ISO 14122 muss der Zwischenraum mit einem zusätzlichen Steigleiterholm gesichert sein

Sicherer Stand auf unebenem Boden. Höhenverstellbar · kann bei Bedarf mühelos am Holm befestigt werden. Verstellbereich max. 375 mm

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Stufen-Glasreinigerleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe Stufen mit rutschhemmenden Trittauflagen clip-step R13 4-fach gebördelte Stufen-/Holmverbindung Sichere Steckverbindung mit zusätzlichen Hakenverriegelung Oberleiter mit Laufrollen und abriebfestem Anlegegummi mit Keilausschnitt Unterleiter mit nivello®-Traverse für einen extra sicheren Stand und Aufstieg (liegt lose bei) Stufenabstand: 263 mm Leiterneigung: 70° Maximale Belastung: 120 kg

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Sprossen-Schiebeleiter aus GFK / Alu. Holme aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit). Beidseitig geriffelte Vierkantsprossen 30 x 30 mm aus Aluminium. 4-fach gebördelte Sprossen- / Holmverbindung. Einfache Höhenverstellung von Sprosse zu Sprosse. Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen. Korrosionsbeständige Führungsbeschläge. Oberleitern bis 3,0 m mit nivello®-Leiterschuhe. Sprossenabstand: 280 mm. Leiterbreite: 420 mm (ohne Traverse). nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik. Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt). Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen. Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1. Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar. Maximale Belastung: 150 kg. Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Universell einsetzbar Einfache Montage Stabile Konstruktion Formschönes Design Unsere Verbindungselemente und Rohre mit Außendurchmesser 40 mm für Systemgeländer lassen sich in sämtlichen Konstruktionsvarianten aufbauen. Im Standard sind die Verbindungselemente aus Stahl verzinkt · welche für den Innenbereich geeignet sind Gegen Mehrpreis ist auch eine Ausführung in Edelstahl erhältlich · welche für den Außenbereich empfohlen wird. Eine Oberflächenbehandlung wie z. B. Pulverbeschichtung kann in allen gängigen RALFarben auf Anfrage durchgeführt werden. Alle Verbindungen auf Anfrage auch in Edelstahl erhältlich

Die Aluminium-Kaminkehrerleiter kann dauerhaft auf dem Dach verbleiben. + Holme und Sprossen aus Aluminium+ Halbrunde, stark geriffelte Sprossen+ Die halbrunde Sprossenform ermöglicht den Einsatz der Leiter auf den unterschiedlichsten Dachneigungen+ Durch den 90 mm hohen Seitenholm ist der Mindestabstand der Sprosse zur Dachfläche von 60 mm gewährleistet+ Durch Verbindungslaschen verlängerbar Info: Wir empfehlen bei dem dauerhaften Verbleib der Leiter auf dem Dach pro Dachhaken 1 Abhebesicherung Art.-No. 804525 zu verwenden.Leitern dürfen nur bis 75° Dachneigung benutzt werden.

Stufen-Anlegeleiter aus Holz Holme und Stufen aus keilverzinkter Kiefer oder astfreier Caroline-Pine 92 mm tiefe · geriffelte Stufen In Holm eingelassene Stufen mit Gewindestab Abgeschrägtes Holmende zur optimalen Wandauflage oder -befestigung Stufenabstand: 235 mm Leiterbreite: 420 mm (ohne Traverse) Leiterneigung: 70° Maximale Belastung: 150 kg Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt)
