137,43 €
% 222,00 € (38.09% gespart)

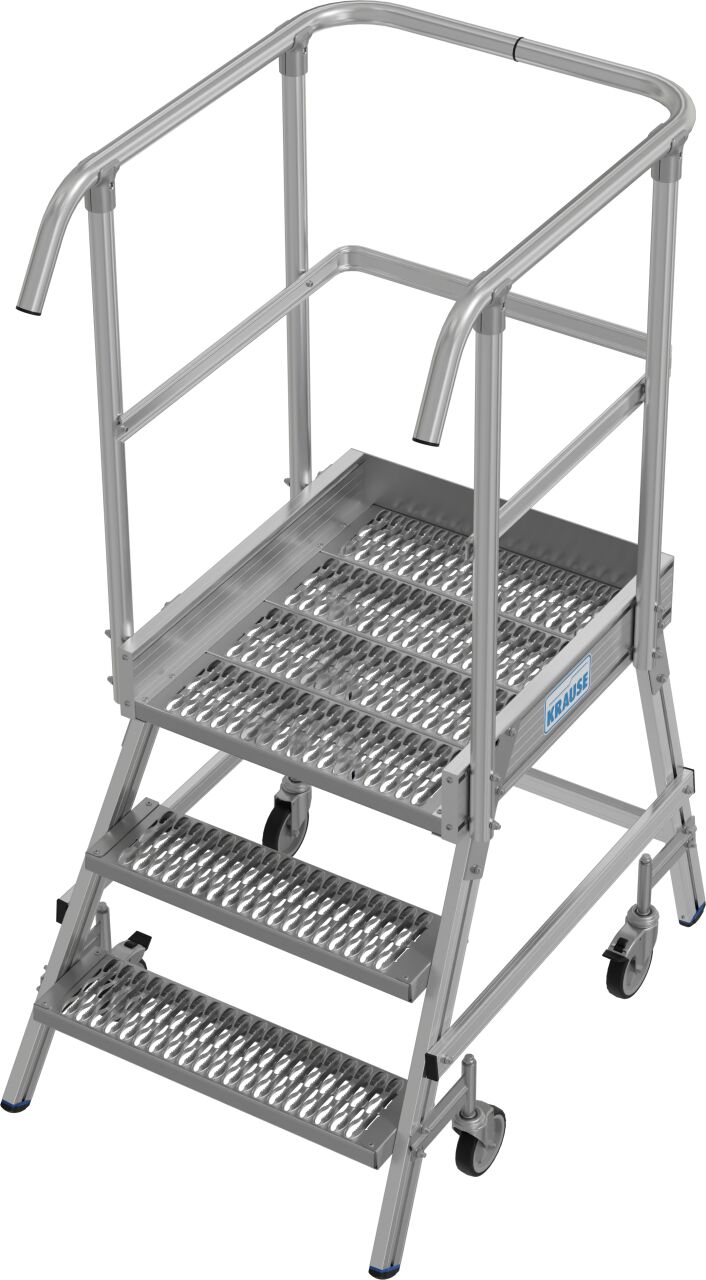

KRAUSE Steigteil f. PDL 3 Stufen R13
+ Steigteil für ein- und beidseitige Podestleitern mit Aluminium Profilrost R13
+ Stark gezahnte Oberfläche für maximale Rutschhemmung an rutschigen, schmierigen Arbeitsplätzen
+ Incl. Fußstopfen
| Nettogewicht: | 5,1 kg |
|---|---|
| Transportbreite: | 0,8 m |
| Transportlänge: | 0,85 m |
