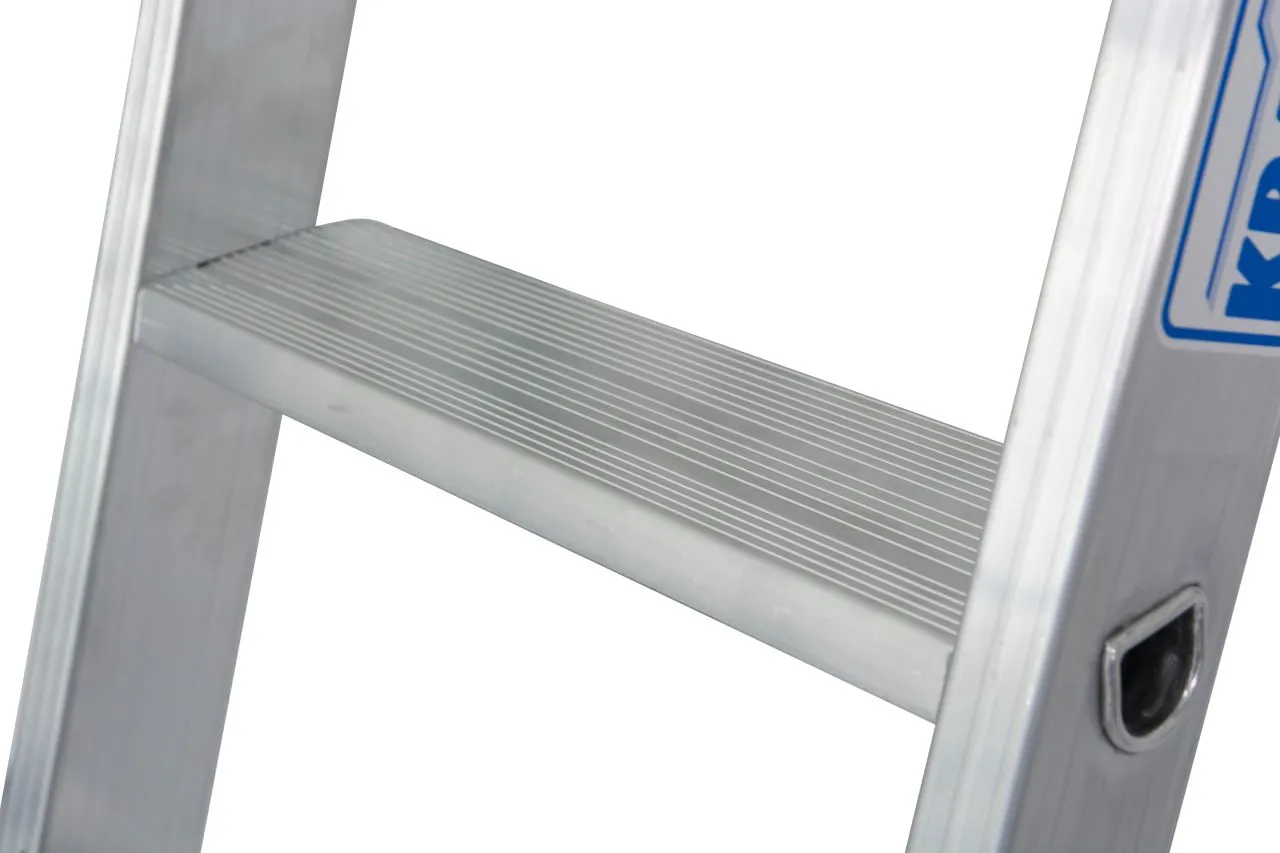

Krause STABILO Stufen-AnlegeLeiter +S 1x7 Stufen

Stufen-Anlegeleiter aus Holz Holme und Stufen aus keilverzinkter Kiefer oder astfreier Caroline-Pine 92 mm tiefe · geriffelte Stufen In Holm eingelassene Stufen mit Gewindestab Abgeschrägtes Holmende zur optimalen Wandauflage oder -befestigung Stufenabstand: 235 mm Leiterbreite: 420 mm (ohne Traverse) Leiterneigung: 70° Holz-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende befestigt Maximale Belastung: 150 kg

Zweiteilige Schiebeleiter für größere Höhen, mit kurzen Transport- und Lagermaßen. Sprossenweise manuelle Längeneinstellung durch Aufsetzhaken, Sicherung gegen Ausheben und Ausschieben beim Transport und in Gebrauchsstellung. Die TOPIC 1035 kann optional mit Kopffahrwerk ausgestattet werden.

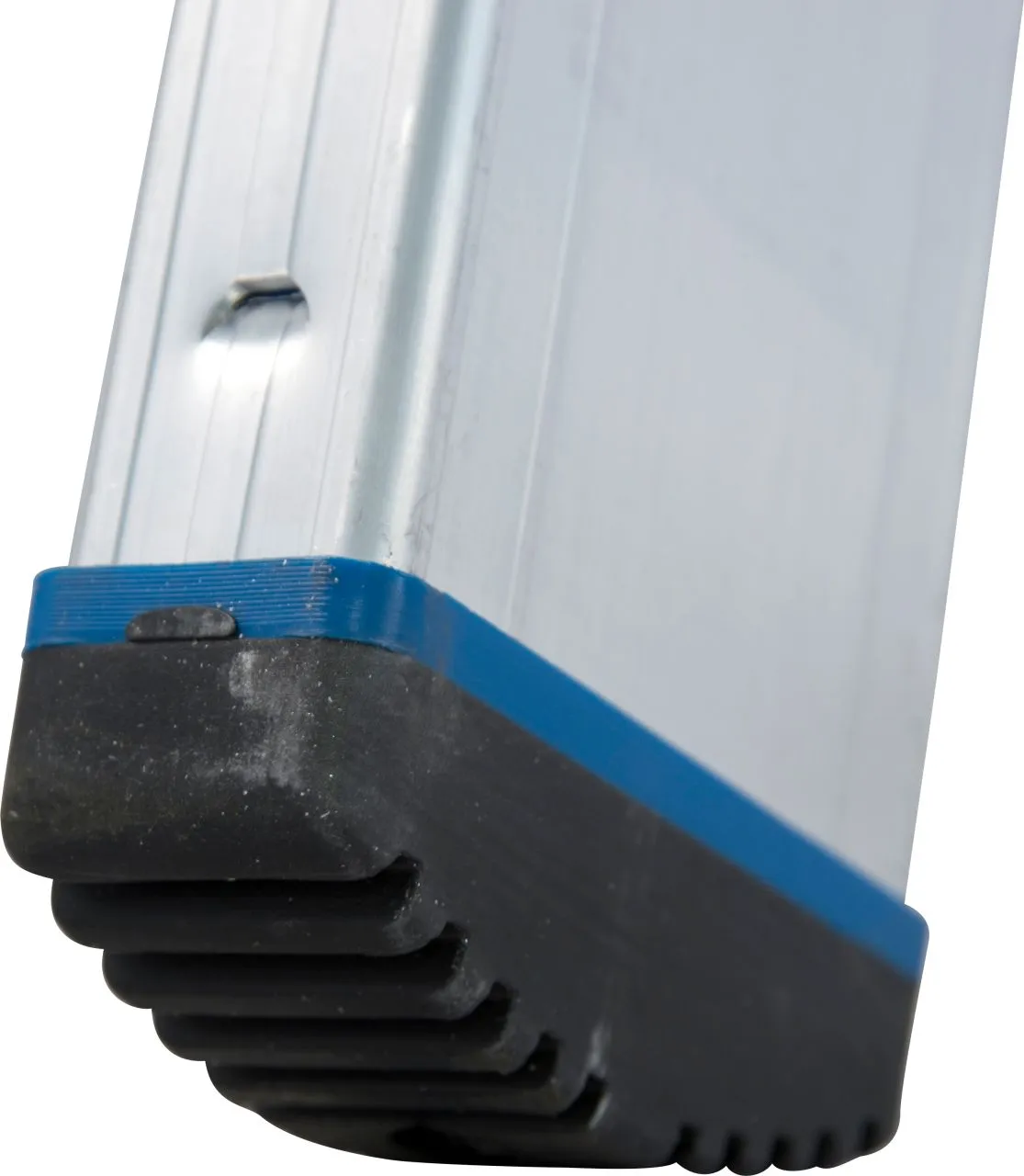

Für Leitern ab Baujahr 2019 mit nivello®-Innenschuh Elektrisch ableitfähig 1 Satz = 2 Stück

120 x 120 mm · zur Bodenbefestigung der Steigleiter Bohrung: Ø13 mm Neu: Länge 370 mm · kann bei Bedarf bauseits gekürzt werden

Einseitig Holmabmessung: 60 x 25 mm Gesamtlänge: 1.600 mm Nutzlänge: 1.200 mm 1 VE = 1 Stück

Die Stufenschiebeleiter TOPIC 1032 verfügt über die bewährten, verwindungssteifen Holmprofile für hohe Belastungen bei geringem Gewicht. Darüber hinaus verfügt sie gemäß der DIN EN 131-1 über eine 1130 mm breite Traverse zur Basisverbreiterung. Die Auszugsleiter (Oberleiter) befindet sich hinter der Unterleiter, wodurch ein gleichmäßiges Auf- und Absteigen ermöglicht und die Stolpergefahr reduziert wird.

+ Mobile Podesttreppe aus stabilen Aluminium-Profilen + Neigung: 45° + Stufenbreite: 600 mm + 2 Stufen, Standhöhe 0,40 m + Geriefte, 225 mm tiefe Aluminium-Stufen für einen sicheren Aufstieg und bequemen Stand + Standardplattformtiefe 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Leichtes Verfahren durch 2 am Stützteil angebrachte Bockrollen Ø 125mm + Alu-Gitterrost/-Lochblechstufen auf Anfrage (Tiefe 240 mm) + Lieferung in vormontierten Baugruppen Info: Nach DIN EN ISO 14122-3 (Zugänge zu maschinellen Anlagen) ist ab 0,50 m Plattformhöhe ein Geländer erforderlich.

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 4 Stufen 60°

Systemteil Steigleitern - Ausstiegsholm+ untere Befestigung kann am Leiternholm stufenlos montiert werden+ für Aluminium

Spezial-Nadelholzleiter in Handwerkerqualität, geschweifte Sprossen mit Ausfräsung für Dachhaken. Am Holm doppelt verschraubt. Entsprechend den Vorschriften der Bauberufsgenossenschaft. Die Dachdeckerleiter 1046 kann bis zu einer Dachneigung von 75° aufgelegt und in Dachhaken eingehängt werden. Die Holzdachdeckerleiter 1046 ist als Durchbruchsicherung mit einem reißfesten Polyester-Gurtband ausgestattet.

Plattformleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm Geräumige Plattform aus geriffeltem Aluminium-Warzenblech 480 x 655 mm 4-fach gebördelte Sprossen-/Holmverbindung Mit beidseitigem Handlauf · 3-seitigem Geländer sowie Knie- und Fußleisten für ein sicheres Begehen und Stehen Beidseitig stufenlos verstellbare Ausleger Selbstschließende Sicherheitstüre Großzügige Werkzeugablageschale Zwei Rollen Ø150 mm und praktikabler Klappmechanismus für einen schnellen Standortwechsel Mit und ohne flexiblem Teleskopaufsatz zum Einstecken erhältlich Ausführung nach DIN EN 131-7 und der französischen Normen NFP 93-352/353 Maximale Belastung: 150 kg Breite 1650 mm, Schritt-Länge 1350 mm

Für 2-teilige Seilzugleitern Bitte Leitertyp angeben Inkl. Befestigungsmaterial 1 Satz = 2 Stück

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Leiterbreite 520 mm Sprossenabstand: 280 mm Holmabmessung: 60 x 25 mm Sprossenabmessung: 30 x 30 mm Sprossenausführung: bei Alu eloxiert und Alu blank geriffelte Sprossen · bei Stahl verzinkt und Edelstahl Lochsprossen

Fußspindel-Set für Tankwagenleiter mit Kunststoff-Bereifung.+ Für lotrechten und sicheren Stand auf unebenen Böden

Sicheren Stand durch trittsicher gerieftes Podest, verlängerte Holme und als Ablageschale geformte Knieleiste aus Aluminium. Zum Transport faltet sich das groß dimensionierte Podest hoch. Reißfeste Polyester-Gurtbänder als Spreizsicherung. Die TOPIC 1064 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122. + Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft) + Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung + Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung) + Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste + Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet + 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil + Stabile Fahrwerkstraverse am Steig- und Stützteil + Die Lieferung erfolgt in vormontierten Baugruppen + Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich + *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich Mögliches optionales Zubehör: + Sicherungsschranke + Sicherungstür + Abnehmbare Werkzeugablage + Steckbares Geländer + Rutschhemmender Handlauf + Sicherungskette + Stufenkantenmarkierung + Zentralbremse(handbetätigt) + Rammschutzleisten + Verkürzte Traverse (Ballastierung notwendig) + Bockrollen am Stützteil + ComfortStop

Beidseitig begehbare Podesttreppe aus Aluminium Stabile Rechteckrohr-Holme 200 mm tiefe Stufen Geräumige Plattform (600 x 800 mm) Beidseitiges Geländer sowie Knie- und Fußleiste für sicheres Stehen (Höhe: 1.000 mm) Vier selbstarretierende Lenkrollen Ø 125 mm · davon 2 mit Feststeller Einfache Montage (Versand erfolgt zerlegt) Handläufe sind gemäß DIN EN 131-7 an Aufstiegen von Podestleitern mit Steigwinkel ≥60° optional In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 150 kg
