711,01 €
% 1.339,00 € (46.9% gespart)
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 5 Tage

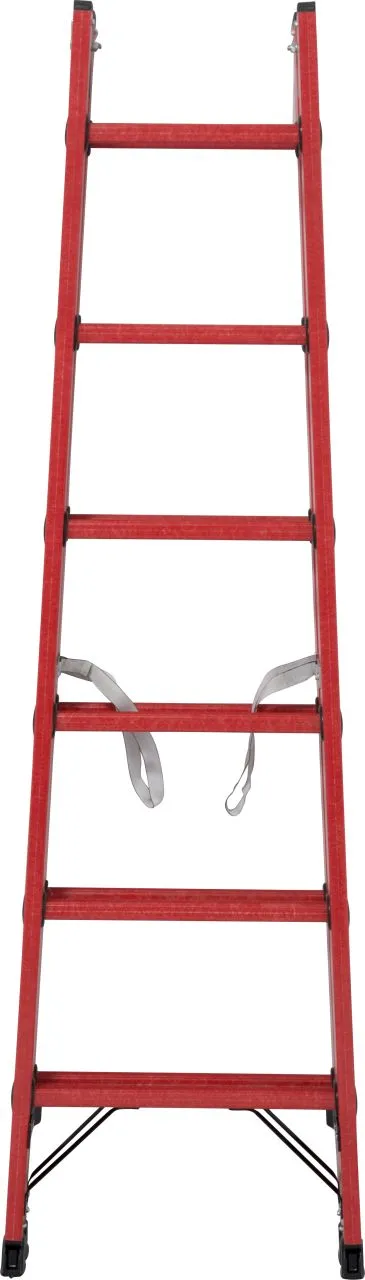

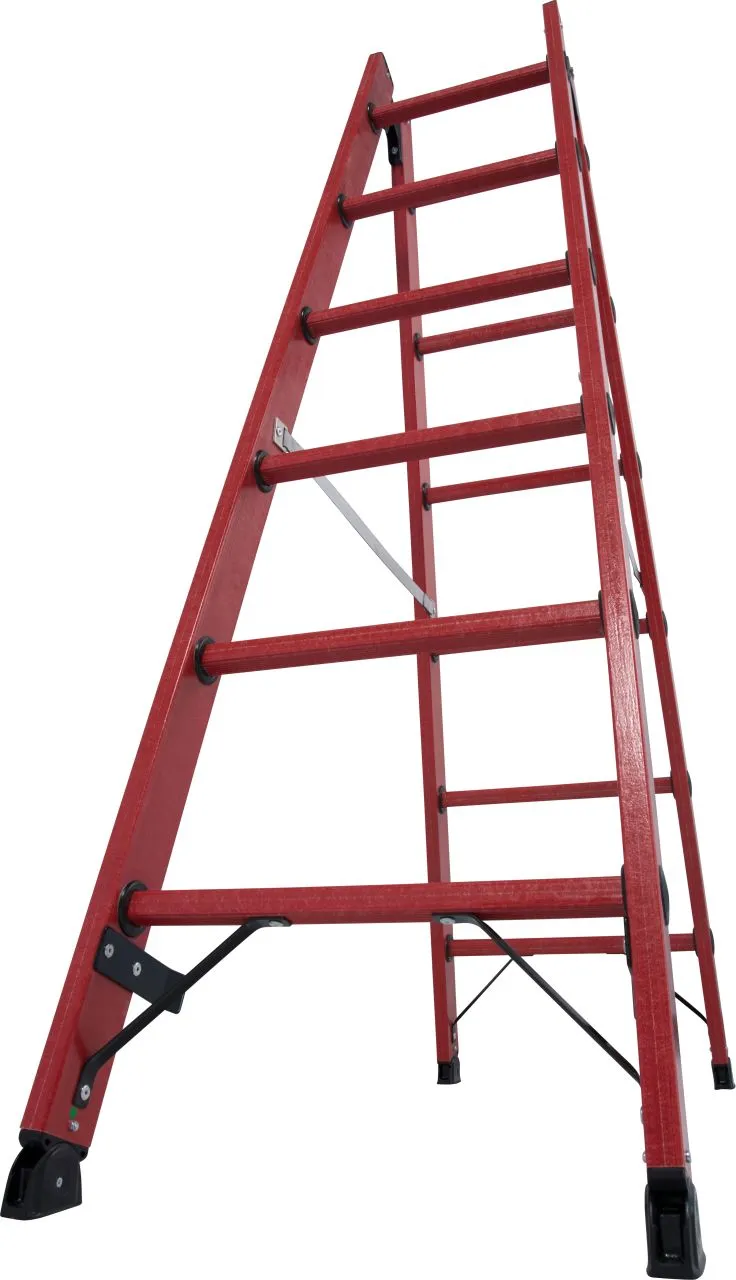

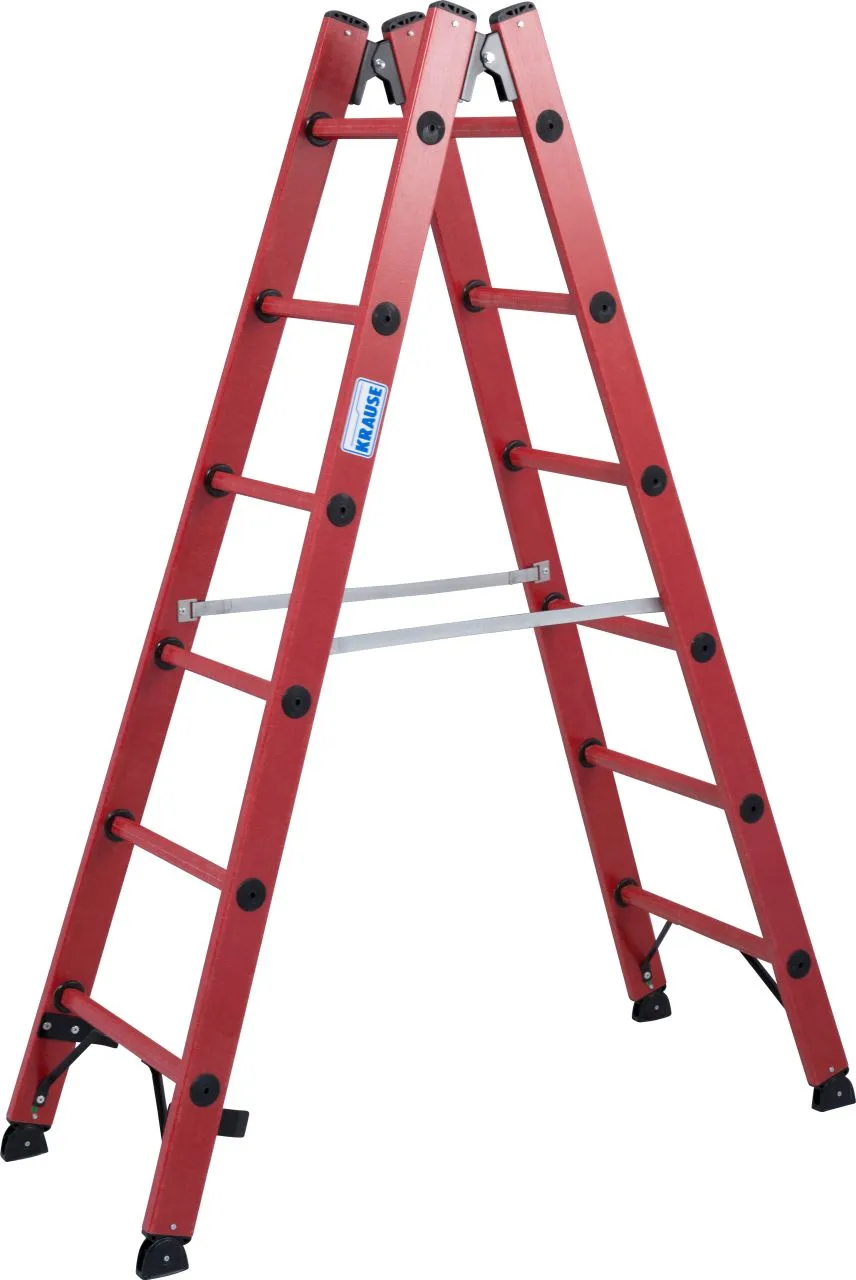

Krause STABILO Vollkunststoff-Sprossen-DoppelLeiter 2x6 Sprossen
+ Rutschhemmende, beidseitig geriffelte Sprossen 28 x 29 mm
+ Hochfeste Sprossen-/Holmverbindung
+ Hohe Standsicherheit durch konische Bauweise
+ Massive, langlebige Scharnierverschraubung
| Arbeitshöhe: | 3,05 m |
|---|---|
| Grundfläche: | 1,25 x 0,53 m |
| Kategorie: | Sprossenanlegeleiter |
| Material: | GFK |
| Senkrechte Höhe: | 1,70 m |
| Transportmaß: | 0,55 x 0,25 x 1,80 m (B/T/L) |
| maximale Standhöhe: | 1,05 m |
Am Kreuzweg 3
36304 Alsfeld
