Fräswendeschneidplatte ISO RDMT 1003MOT:M8345 D. 3,9mm PVD beschichtet PRAMET

VHM · positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Inhalt: je 1 Stück E10K-SDUC 07 E12M-SDUC 07 Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Schneidstoff: VHM · Inhalt: 2 teilig · Drehrichtung: rechts

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und F Geometrie mit verrundeter und facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,586g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,586g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: F · Spannbohrungsdurchmesser - Metrisch: 2,2mm

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe, · Spanbrecher PR mit S01 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 170,467g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNXJ · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 160,222g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: PR-S01 · Spannbohrungsdurchmesser - Metrisch: 9mm

GL4-A40TGR-12-56 ist ein rechter Innendrehhalter mit Innenkühlung für GL Wendeschneidplatten mit verstärktem Körper und Schneide für Prozesssicherheit.Geeignet zum Inneneinstechen · Drehen und Profilieren.Körper für längere Standzeit oberflächenbehandelt. Die Geometrie MM ist nur anwendbar · wenn DMIN >= 68 mm ist. Weitere technische Eigenschaften: · Bohrungs-Ø min.: 56mm · Typ: System G · Bruttogewicht: 2702,1g · Fräserdesign: GLAG (RL) INT · Funktionsbreite - Metrisch: 32,1mm · Funktionslänge - Metrisch: 300mm · Kopflänge - Metrisch: 53mm · Maximale Einstechtiefe - Metrisch: 12mm · Nettogewicht: 2600g · Schafthöhe - Metrisch: 38mm · Schnittbreite - Metrisch: 4mm · Spanndurchmesser - Metrisch: 40mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 25mm für Rohrdurchmesser von 29 bis 36mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 24,99g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 45mm · Minimaler Rohraußendurchmesser - Metrisch: 34mm · Nettogewicht: 24,99g · Profilradius - Metrisch: 25mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

Entgratfräser mit doppelt negativer Geometrie zum spannen von 2 Stück SOMT 09T3.. einseitigen Wendeschneidplatten · Schnittdurchmesser 16 bis maximal 28.8mm mit 45° Anstellwinkel und 16mm Weldon Schaft gemäß DIN 1835B · 110mm Gesamtlänge · Kühlkanalbohrung zum Entgratfräsen mit einer maximalen Schnitttiefe von 4.5mm Weitere technische Eigenschaften: · Wendeplatte: 2 · Axialer Spanwinkel: 0Grad · Bruttogewicht: 231,4g · Einsatzlänge - Metrisch: 27mm · Fräserdesign: N-SSO09 · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 26600rpm · Maximaler Schneiddurchmesser - Metrisch: 28,8mm · Nettogewicht: 231,4g · Radialer Spanwinkel: 0Grad · Schaft: DIN 1835B – Weldon-Schaft · Schneiddurchmesser - Metrisch: 16mm · Schneidrichtung: Rechts · Spanndurchmesser - Metrisch: 16mm

Weitere technische Eigenschaften: · Bruttogewicht: 70,1g · Fräserdesign: PS-69872-C · Gesamtlänge - Metrisch: 54mm · Grundkörperlänge - Metrisch: 20mm · Kühlmitteleintrittsdurchmesser - Metrisch: 7mm · Nettogewicht: 69g

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · s: 3,18mm · l: 12,7mm · d: 12,7mm · m: 1,6mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 6,5 mm in Stahl / 6,5 mm in Rostfrei / 6,5 mm in Guss / - mm in NE-Metalle / 5,2 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,3 mm/U in Rostfrei / 0,4 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / 170 m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / 85 m/min in Superlegierungen / - m/min in gehärtete Stähle

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 16mm · Oberfläche: vernickelt · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 11mm · b: 15,0mm · l1: 150mm · Drehrichtung: rechts · h: 14,5mm · Ø D min: 22mm

Fräswendeschneidplatte RT 130414-HF:5020 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,901g · Fräserdesign: RT 13PR · Nettogewicht: 3,901g · Spanbrecher Herstellerbezeichnung: HF

Diamantbestückter Fräser 2,0 mm Weitere technische Eigenschaften: · Arbeitsdurchmesser: 2,0mm · Dornverwendung: Kein Aufspanndorn erforderlich · Form: Flachkopf · Höchstdrehzahl: 25000min-1 · Material: Edelstahl 304 · Schaftdurchmesser: 3,2mm · Zubehörlänge: 46,0mm

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 22.225mm · 9.52mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S02 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum mittlere Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 62,206g · Dicke Wendeschneidplatte - Metrisch: 9,52mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNGU · Hauptschneidenwinkel: 15Grad · Innenkreisdurchmesser - Metrisch: 22,225mm · Minimale Einstechtiefe - Metrisch: 0,8mm · Nettogewicht: 62,206g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 15mm · Spanbrecher Herstellerbezeichnung: PM-S02 · Spannbohrungsdurchmesser - Metrisch: 7,94mm

2 Befestigungslöcher · ermöglich 360°-Drehung des Schraubstockes · stufenlose Arretierung durch Feststellhebel

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM · im Substrat T9226 · MT-CVD beschichtet funktionell abgestuftes WC-Co-Carbid im ISO-Bereich P15 -P35 · zum Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 35,119g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 35,119g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: PM

Walzenstirnfräser mit positiver/negativer Geometrie zum spannen von 64 Stück SDGX 12 oder SDMX 12 einseitigen Wendeschneidplatten · Schnittdurchmesser 80mm mit 90° Anstellwinkel und 40mm Verbindungsbohrung gemäß DIN 8030 · 115mm Überstandslänge zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 87,3mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 8Grad · Bruttogewicht: 3454,4g · Fräserdesign: J(T)-CSD12X · Funktionslänge - Metrisch: 115mm · Klemmtypcode: C - Klemmung oben · Maximale Drehzahl: 2000rpm · Maximale Schnitttiefe - Metrisch: 87,3mm · Nettogewicht: 3200g · Produktreihe: MULTISIDE SD · Radialer Spanwinkel: -5Grad · Schaft: Aufsteckfräser DIN 8030 – Spiralfräser · Schneiddurchmesser - Metrisch: 80mm · Schneidrichtung: Rechts · Senkdurchmesser Spannbohrung - Metrisch: 36mm · Spanndurchmesser - Metrisch: 40mm · Wendeplatten Indexzahl: 64

Fräswendeschneidplatte RT 100304R-31:5020 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,07g · Fräserdesign: RT 10PR · Nettogewicht: 1,88g · Schneidrichtung: Rechts · Spanbrecher Herstellerbezeichnung: 31

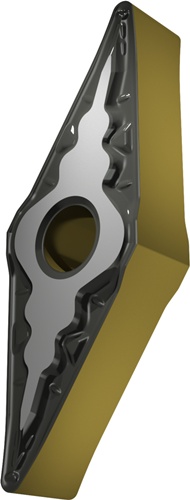

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher FM mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schlichten bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 8,922g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 8,922g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 11mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 2 mm in Stahl / 2 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / 0,4 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 150 m/min in Stahl / 90 m/min in Rostfrei / 140 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 195 m/min in Stahl / 115 m/min in Rostfrei / 185 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Modular Drehsystem mit Knieheblklemmung zum spannen von Viereckig negative Wendeschneidplatten mit einem Innenkreisdurchmesser von 25.4mm · 9.52mm Dick (ISO Bezeichnung SN.. 2509.. ) · zur Montage mit DHKL .. für linke Ausführung zum 75° Stirndrehen mit Zylinderschaft für Kegeldrehen · Stirndrehen ohne Schulter und Längsdrehen ohne Schulter Weitere technische Eigenschaften: · Bruttogewicht: 1881,6g · Fräserdesign: KHP-SBN(RL) · Funktionsbreite - Metrisch: 47mm · Funktionslänge - Metrisch: 36mm · Klemmtypcode: P - Lochklemmung · Neigungswinkel: -6Grad · Nettogewicht: 1460g · Orthogonaler Spanwinkel: -6Grad · Schneidrichtung: Links

zum Ab- und Einstechen Weitere technische Eigenschaften: · re: 0,16mm · tol. "a" +/-: 0,03mm · a: 2,2mm · b: 1,6mm · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,08 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 140 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 630 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle
