Scarfing-Schneideinsatz ISO SNMX 19-R25:T9335 Radius 25mm MT-CVD beschichtet

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 95 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 175 m/min in Stahl / 105 m/min in Rostfrei / 165 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 11mm · d: 6,35mm · r: 0,2mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 3,6 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,06 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,12 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 155 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 610 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 4,76mm · l: 16,6mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 2 mm in Stahl / 2 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / 0,4 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,09 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 110 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 180 m/min in Stahl / 95 m/min in Rostfrei / 145 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 11,6mm · d: 9,525mm · r: 0,2mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 2 mm in Stahl / 2 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,2 mm in Stahl / 0,2 mm in Rostfrei / 0,2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,07 mm/U in Stahl / 0,07 mm/U in Rostfrei / 0,07 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,1 mm/U in Stahl / 0,09 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 105 m/min in Rostfrei / 170 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 250 m/min in Stahl / 150 m/min in Rostfrei / 235 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 14.0 to maximum 18.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 5,689g · Eckfasenlänge - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 5,689g · Schneidkantenlänge - Metrisch: 10mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm

90° · vernickelte Ausführung · mit Innenkühlung · für die leichte bis mittlere Zerspanung · für Wendeschneidplatte SOMT 09T304... Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 14mm · Ausführung: 40A05R-S90SO09-C · Oberfläche: vernickelt · D: 40mm · Wendeplatte: SOMT 09T304 · Ø d H7: 16mm · b: 8,4mm · t: 5,6mm

Schaftfräser · Satz S991SET944 Weitere technische Eigenschaften: · Verpackung: Runddose · Inhalt: 6

Einseitige Fräswendeschneidplatte ADKX 15T3 · 85° Parallelogram für eine maximale Schnitttiefe von 10.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-K und F Geometrie mit verrundeter Schneidkante · M8345 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe M30 -M40 zum bearbeiten von nichtrostenden Stahl mit Eckfräsern CAD15 Weitere technische Eigenschaften: · Schnitttiefe max.: 10mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 9,525mm · Bruttogewicht: 6,326g · Dicke Wendeschneidplatte - Metrisch: 3,97mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADKX 15 · Nettogewicht: 6,326g · Schneidkantenlänge - Metrisch: 12,2mm · Spanbrecher Herstellerbezeichnung: F

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 20mm für eine maximale Schnitttiefe von 17.9mm · FM Geometrie und M8310 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P01 -P10/K01 -K10 und H05 -H15 zum bearbeiten von Stahl · Gusseisen und gehärtetem Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 17,9mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 6,011g · Dicke Wendeschneidplatte - Metrisch: 3,97mm · Fräserdesign: ZP · Nettogewicht: 6,011g · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 4mm

Einseitige Fräswendeschneidplatte ADEX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-E und FA Geometrie mit scharfer Schneidkante · HF7 unbeschichtet WC-Co Feinkornsubstrat in der ISO-Gruppe N10 -N25 zum bearbeiten von Nichteisenmetallen mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Breite Wendeschneidplatte - Metrisch: 4,497mm · Bruttogewicht: 0,6g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADEX 07-FA · Nettogewicht: 0,6g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: FA · Spannbohrungsdurchmesser - Metrisch: 2,2mm

VHM · Universal-Feinstkorn · TiAlN-beschichtet · Werksnorm · Typ N · Mehrschneider · extra lang · 3xD Schneidenlänge · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,2mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet

Spanformer-Geometrie AL = zur Aluminiumbearbeitung Weitere technische Eigenschaften: · d1: 2,88mm · s: 3,5mm · l: 11mm · d: 6,7mm · r: 0,5mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 9 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,05 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,3 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 125 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 560 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · s: 4,76mm · l: 19,5mm · d: 9,525mm · l1: 16,15mm · r: 0,5mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 4 mm in Stahl / 3 mm in Rostfrei / 4 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,23 mm/U in Stahl / 0,17 mm/U in Rostfrei / 0,23 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 210 m/min in Stahl / 125 m/min in Rostfrei / 195 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / 170 m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Spiralpunkt Gewindebohrer · Anschnittform B mit 3.5-5xP Gewindeanschnitt · ISO-Metrisches Gewinde M3 mit 0.50 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 3.5mm Schaft und 2.7mm Vierkantantrieb · HSSE-PM mit TiN Beschichtung 3xD Durchgangsgewinde in Baustahl · Kohlenstoffstahl und legierter und Reinaluminium oder Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 3.5 · Einspannlänge - Metrisch (LSC): 6 · Schaft: Zylindrischer Schaft mit Vierkant

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 12.0mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 7mm · Bruttogewicht: 13,362g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 13,362g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

Hartmetall · Form B (ZYAS nach DIN 8033) · Zylinderform mit Stirnverzahnung · mit Kreuzverzahnung · Schaft-Ø 6 mm (bei Art. 4000 602 802 = 3 mm)

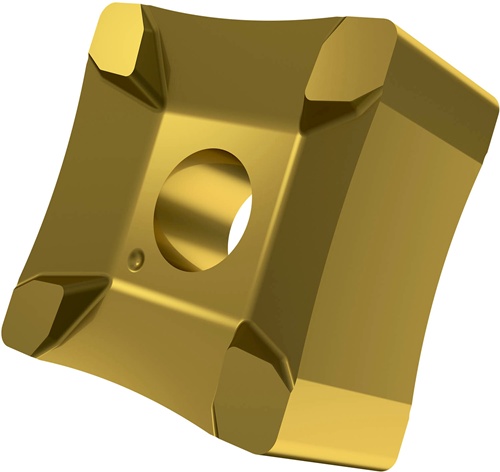

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 45mm für Rohrdurchmesser von 52 bis 65mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 21,207g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 81mm · Minimaler Rohraußendurchmesser - Metrisch: 61mm · Nettogewicht: 21,207g · Profilradius - Metrisch: 45mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 14.0 to maximum 18.5mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 5,689g · Eckfasenlänge - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 5,689g · Schneidkantenlänge - Metrisch: 10mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 11,6mm · d: 9,525mm · r: 0,2mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 3,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,06 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,12 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 230 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 750 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 115 m/min in Stahl / 65 m/min in Rostfrei / 105 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 195 m/min in Stahl / 115 m/min in Rostfrei / 185 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle
