fischer Sattelflansch PSFQ 41 zl

zu TS 73 · zur Befestigung des Schließers an Feuer- und Rauchschutztüren sowie an solchen Türen, bei denen keine direkte Befestigung möglich ist · mit universeller Lochgruppe gemäß Beiblatt 1 zur DIN EN 1154 A

Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungVerbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerklammer TKLmit Durchgangsbohrung ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Edelstahl A4.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Die massive Ausführung der TKL gewährleistet die hohe Tragkraft.Die TKL mit Durchgangsbohrung ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

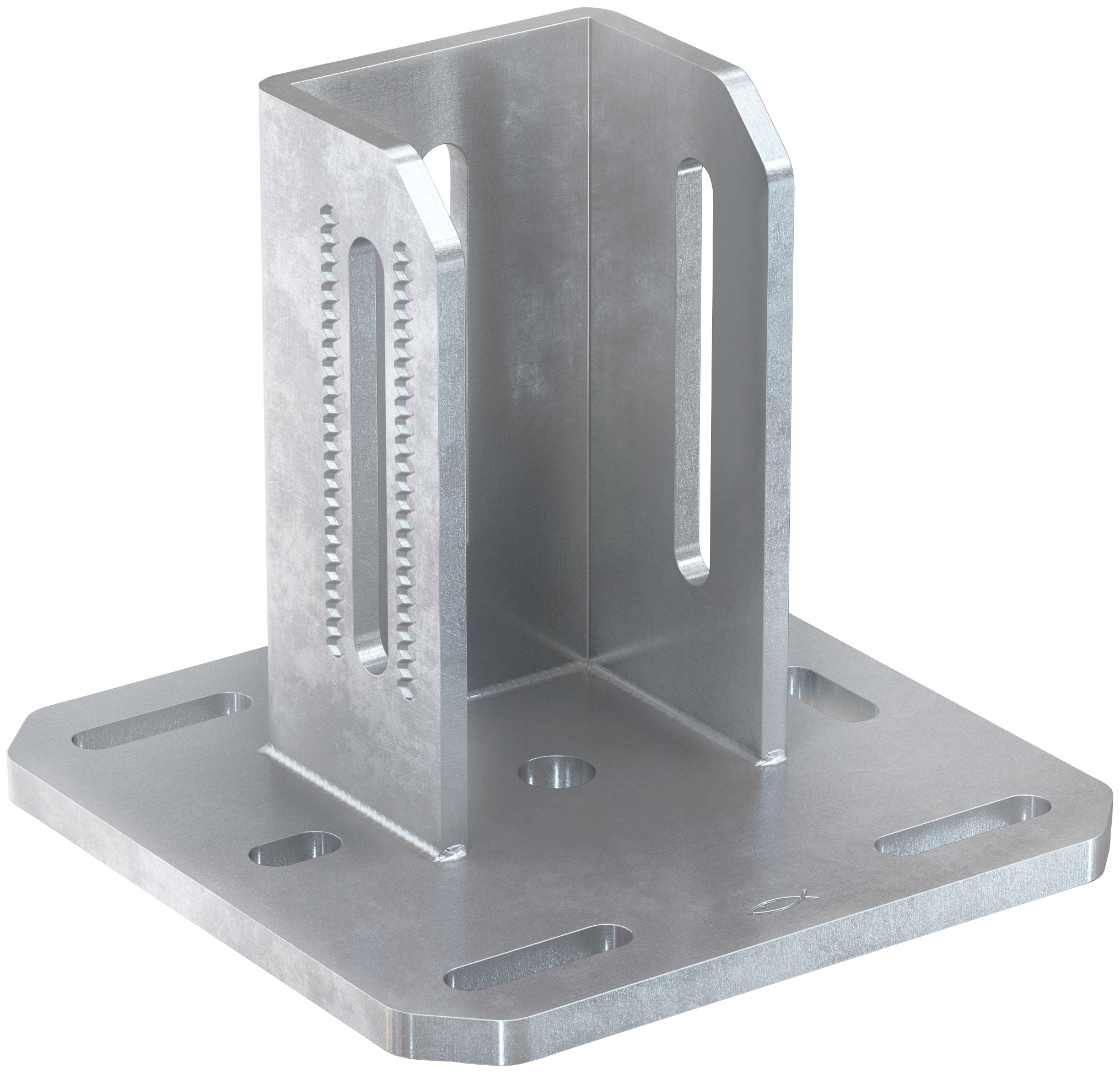

fischer Sattelflansche sind optimale Verbindungselemente von Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Der passgenaue Sattel des FMSF Sattelflansch lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.G9Der passgenaue Sattel des Sattelflansch FMSF lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.geeignet fürAnwendungElement zur stabilen Konstruktion der Verbindung zwischen Schiene und Bauwerk.Zur Anwendung im Innen- und Außenbereich.

Der fischer Universalwinkel UWS gibt Verbindungen mit fischer Montageschienen FUS sehr hohe Stabilität und Sicherheit. Der UWS ist für Winkelverbindungen mit Schraube und Schiebemutter FCN Clix P vorbereitet. Die Langlöcher in den Universalwinkeln gewährleisten die passgenaue Verbindung mit den Schienen. fischer bietet den UWS als 8-Loch-Variante mit 90°. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Version mit feuerverzinkterOberfläche ist für die Installation im Freien geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Der Universalwinkel zur Verbindung der fischer Montageschienen gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit (paarweise Verwendung wird empfohlen).geeignet fürAnwendungUniversalwinkel zur Aussteifung von Tragekonstruktionen.Zur Anwendung im trockenen Innenbereich.

Der fischer Sattelflansch PSF schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im trockenen Innenbereich.

Die Auslegerkonsole FMC ist als zweites Basiselement des fischer Massiven Schienensystems FMS für die Befestigung von schweren Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 500 - 1.500 mm, was ein aufwendiges Ablängen am Einsatzort vermeidet. Dies spart Zeit und Kosten. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Das abgestufte Längensortiment der FMC Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.G9Das abgestufte Längensortiment der FMC-Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.geeignet fürAnwendungEinfache und sichere Befestigung von schweren Rohrleitungen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die massive fischer Auslegerkonsole FCAM ermöglicht die schnelle und einfache Montage von Rohrtrassen entland der Wand. Einfache Ausrichtung der Konsole durch Langlöcher in der Grundplatte, die um 90° zu einander gedreht sind.Robuste Tragkonstruktion.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Die robuste Tragekonstruktion aus Grund- und Stützprofil ermöglicht die Aufnahme hoher Lasten.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z. B. Rohrtrassen mit hohen Lasten entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Die hochwertige fischer Montageschiene FUS 41/2,5 - 2 m, ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Länge 2000 mm. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.Sendzimir verzinkt min. 15 µm.Skalierung auf den Montageschienen.Langlöcher für mehr Montageflexibilität.G9Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.Die gleiche Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.geeignet fürAnwendungSichere horizontale und vertikale Installationen.Schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen.Zur Anwendung im trockenen Innenbereich.

Die fischer Grundplatten GPL ermöglichen eine formstabile Verbindung zwischen Untergrund und Rohrleitung mithilfe der entsprechenden Rohrschellen. Die GPL eignet sich für leichte bis mittelschwere Lasten. Die Grundplatten können direkt an den Untergrund oder indirekt auf die Schienensysteme FUS montiert werden. Die aufgeschweißten Gewindemuffen in verschiedenen Größen bieten für verschiedene Lasten die passende Anschlussnennweite. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus feuerverzinktem und nicht rostendem Stahl für die Installation im Freien und in hochkorrosiver Umgebung.Einfache Ausrichtung der Konsole durch Langlöcher.Galvanisch verzinkt.Ideal für fischer Installationssysteme.G9Die Langlöcher der Grundplatten erlauben eine einfache Ausrichtung auf dem Untergrund.GPSR mit runder Anschweißmutter zur starren Verbindung von Gewindestangen mit dem Untergrund.geeignet fürAnwendungHerstellung formstabiler Verbindungen zwischen Untergrund und Rohrleitung.Zur Anwendung im trockenen Innenbereich.

Warmgewalzte Ankerschienen kombinieren höchste Tragfähigkeit und Sicherheit.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren optimale Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit gezahnten Hammerkopfschrauben FBC-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Das Universalgelenk FUH bietet vielfältige Anwendungsmöglichkeiten von der einfachen Abspannung mittels Gewindestangen zum Aussteifen von Schienensystemen oder zum Abhängen von Rohrleitungen an unebenen oder geneigten Untergründen.Frei einstellbarer Winkel zwischen 0° und 180°Einfaches Abspannen und Befestigen durch Winkelverstellbarkeit unter Verwendung von GewindestangenG9Flexible Lösung mit großem Einsatzbereich ermöglicht das Abhängen von Rohren an schrägen Untergründen oder Abspannen mittels Gewindestangen.Winkelbereich zwischen 0° und 180°.Einfach in der Anwendung.geeignet fürAnwendungVariables Befestigungselement für das Abspannen mit Gewindestangen oder zum Abhängen von Rohrleitungen in Verbindung mit Rohrschellen an schrägen Untergründen.Direktanschluss an den Baukörper oder an FUS Montageschienen möglich.Universell geeignet für geneigte Untergründe.Zur Anwendung im Innen- und Außenbereich.

Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten. Der Brandschutznachweis nach MLAR/EN13501 bietet ein Plus an Sicherheit.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich

Der fischer Sattelflansch PSF schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im trockenen Innenbereich.

verzinkt, gelb · mit Seitenverstellmöglichkeit verwendbar mit höhenverstellbaren Muffen -04 Typ 2 - verwendbar mit zwei Muffen Weitere technische Eigenschaften: · h1: 25mm · d1: 21mm · s: 12/8mm · l: 212mm · d: 18mm · Oberfläche: verzinkt, gelb · b: 120mm · h: 110mm

Die fischer Stützelemente PSAE 300 und 500 bieten zusammen mit der fischer Auslegerkonsole FCA oder der Montageschiene FUS hohe Sicherheit und Stabilität. Die zwei Größen der Stützelemente passen sich an die Abmessungen der Schiene und Konsole genau an. Mithilfe der Schiebemutter FCN Clix P plus Schraube oder dem Durchsteck-Verbinder PFCN werden die Stützelemente schnell und sicher mit dem Schienenprofil verbunden.Konstruktionselement zur Verwendung als Stützelement zum Aussteifen von Schienenkonstruktionen.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Das stabile Stützelement PSAE gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.Die Lochung des Konstruktionselements gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Mit zusätzlicher PU-Adapterscheibe ist die Befestigung von Elementen mit Formloch direkt an der Wand oder Decke mit Dübel oder Schraube möglich.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungElemente zur Herstellung von stabilen Konsolenkonstruktionen mit FUS-Schienen oder FCA-Konsolen mittels Durchsteck-Verbinder PFCN.Zur Anwendung im trockenen Innenbereich.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

fischer Sattelflansche sind optimale Verbindungselemente von Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Der passgenaue Sattel des FMSF Sattelflansch lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.G9Der passgenaue Sattel des Sattelflansch FMSF lässt die Montage durch Einlegen der Montageschiene zu und vereinfacht so den Montageprozess nachhaltig.Die stabile Ausführung und die größenabgestufte Grundplatte des Sattelflansch FMSF bietet je nach Konstruktion das optimale Lastniveau und sorgt für sicheren Halt.geeignet fürAnwendungElement zur stabilen Konstruktion der Verbindung zwischen Schiene und Bauwerk.Zur Anwendung im Innen- und Außenbereich.
