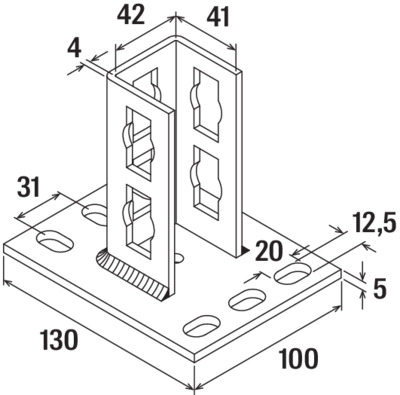

fischer Sattelflansch PSF 41 zl

Walzgestauchte Ankerschienen kombinieren höchste Tragfähigkeit und Montagekomfort und setzen dabei neue Maßstäbe in der Sicherheit.Tragfähigkeit in alle Richtungen. Die innovative Stufenlippe und das Design der Hammerkopfschraube sorgen gemeinsam für höchste Zug-, Quer- und Längslasten bei anwenderfreundlicher und sicherer Montage.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Walzgestauchte Ankerschienen kombinieren höchste Tragfähigkeit und Montagekomfort und setzen dabei neue Maßstäbe in der Sicherheit.Tragfähigkeit in alle Richtungen. Die iinovative Stufenlippe und das Design der Hammerkopfschraube sorgen gemeinsam für höchste Zug-, Quer- und Längslasten bei anwenderfreundlicher und sicherer Montage.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit gezahnten Hammerkopfschrauben Innolock FBC-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten. Der Brandschutznachweis nach MLAR/EN13501 bietet ein Plus an Sicherheit.Brandprüfbericht nach MLAR/EN 13501.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFSC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Variabler Abstand bis 2000 mm.Aufnahme der Kältefestpunktschelle FFSC.Axial und lateral einstellbare Abstrebungen.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 193,7 mm.G9Die Abstützungenund einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungVerbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem

Die fischer Klemmkonsole FHBC dient zur Montage von FUS Profilschienen an Stahlträgern.Einfache Montage von FUS Profilschienen an Stahlträgern - ohne Bohren.G9Einfache Montage von FUS-Profilschienen an den Flanschen von Stahlträgern.Der FHBC ermöglicht die Montage von FUS-Profilschienen an Stahlträgern ohne Bohren.geeignet fürAnwendungZur Montage von FUS-Profilschienen zwischen den Flanschen von Stahlträgern und U-ProfilenGeeignet für FUS-Schienen FUS 41Zur Anwendung im trockenen Innenbereich

Die fischer Montageschiene FLS ist ein Basiselement des flexiblen Schienensystems. Das C-Profil in 3 Bauhöhen bietet mit ausgeprägter Verzahnung und Ecksicken den Konstruktionselementen des FLS Systems sicheren Halt. Dies ermöglicht bei horizontalen und vertikalen Installationen die schnelle und rationelle Befestigung von Rohrsträngen und Tragekonstruktionen. Alternierende Langlöcher für die optimale Befestigung sowie die Skalierung auf den Schienen, die das Ablängen sowie das Platzieren der Verbindungselemente unterstützen, bieten Sicherheit und vereinfachen die Montage. Der Brandprüfbericht nach MLAR / EN1363-1 der FLS 37 bietet ein Plus an Sicherheit.Anwendungsgerechter Korrosionsschutz durch sendzimir VerzinkungZur Anwendung im trockenen InnenbereichBeidseitige Skalierung entlang der Schiene für eine genaue und korrekte Platzierung von RohrleitungenAnsprechendes und robustes Schienendesign mit profilierten KantenAusgeprägte Schienenverzahnung für optimale Arretierung der Anbauteile und hohe Querzugwerte(FLS 37/1.2) Brandschutzprüfung R120 und Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Der Brandprüfbericht nach MLAR / EN1363-1 der FLS 37 garantiert objektiv geprüfte Funktionssicherheit.Die seitlichen Sicken an den Montageschienen geben den Konstruktionselementen einen perfekten Sitz und erleichtern die sichere Montage.Die ausgeprägte Verzahnung in der Montageschiene gibt den Schiebemuttern sicheren Halt zur Aufnahme von hohen Querlasten.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.Die alternierenden Langlöcher in der Montageschiene ermöglichen die optimierte Befestigung an den Untergrund.geeignet fürAnwendungDie C-Profil Montageschienen ermöglichen die Herstellung von sicheren horizontalen und vertikalen Installationen.Das Schienensystem ist für schnelle und rationelle Befestigungen von Rohrsträngen und Tragekonstruktionen geeignet.Zur Anwendung im trockenen Innenbereich.

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die hochwertige fischer Montageschiene FUS 41/2,5 A2 ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.Hochkorrosionsbeständiger Stahl A2.Skalierung auf den Montageschienen.Langlöcher für mehr Montageflexibilität.G9Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.Die Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.geeignet fürAnwendungHerstellen von sicheren horizontalen und vertikalen Installationen.Schnelle und rationelle Befestigung von Rohrsträngen und Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch KorrosionNicht geeignet zur Anwendung in chloridhaltiger Umgebung.

Der fischer Trapezhänger TZ ist ein Befestigungselement für Trapezbleche. Für die Befestigung von Sprinklersystemen durch Befestigung mit Schraube SKS in gestanztem Loch. Für die Befestigung von sonstigen Leitungen mit Blechschrauben oder Stahlblindnieten. Mit M10-AnschlussmutterVdS-zertifiziert.G9Die VdS-Zulassung der TZ/TZH, sowie die FM-Zulassung des TZA, garantieren objektiv geprüfte Funktionssicherheit.Die Sollbiegestelle des TZ/TZH/TZA ermöglicht die ideale Anpassung an die Trapezblechform.geeignet fürAnwendungBefestigungselement für Trapezbleche.Zur Anwendung im trockenen Innenbereich.

Der fischer Verbinder PFUF 2D verbindet mehrdimensionale Konstruktionen mit den Montageschienen FUS und dem Durchsteckverbinder PFCN. Mit dem PFUF 2D Verbinder lassen sich mehrseitige Schachtbauwerke einfach und unkompliziert in kurzer Zeit erstellen. Die Ausführung der Zinklamellenbeschichtung eignet sich für Installationen im Innen- und Außenbereich.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der SchieneAnwendungsgerechter Korrosionsschutz durch Zinklamellen OberflächenbeschichtungZur Anwendung im Innen- und AußenbereichG9Mit den mehrdimensionalen Konstruktionselementen PFUF zl lassen sich mehrdimensionale Konstruktionen innerhalb kurzer Zeit erstellen.Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN 41 zl.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41 zl.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 zl in der Schiene.Die unterschiedlichen Formen der Verbindungselemente ermöglichen eine flexible Montage von Schienenkonstruktionen.Die Oberflächenbeschichtung sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungVerbindungselemente zur Herstellung von mehrdimensionalen Konstruktionen mit FUS-Schienen mittels Durchsteck-Verbinder PFCN zl.Zur Anwendung im Innen- und Außenbereich.

Der Schiebegleiter FASM eignet sich zur Aufnahme von Rohrausdehnungen und ist für mittelschwere Rohre bis DN150 empfohlen. Der FASM hat einen maximalen Schiebeweg von 100 mm bzw. 150 mm und eine maximale Lastaufnahme von 3,0 kN. fischer bietet den FASM mit einem metrischen Kombigewinde M10/M12 an. Der FASM kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Schiebegleiter FASM2 garantiert durch den Brandschutznachweis ein zusätzliches Plus an Sicherheit.Brandprüfung nach MLAR R30 bis maximal R120.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 100 bzw. 150 mm möglich.Kompatibel mit FUS und FMS Schienensystem.G9Der Brand-Prüfbericht nach MLAR R30 bis maximal R120 garantiert eine objektiv geprüfte Funktionssicherheit.Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASM flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitschienen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die langen Gleitschienen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASM ist mit den Schienensystemen FUS und FMS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Eine Kreuzgleitfunktion des FASM ist sowohl mit dem FCSM Kreuzgleiter als auch mit dem FASL2 M10 möglich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Der Flachverbindungshalter SSP Speed Plus A2 wird zur Verbindung der Stockschrauben STSI oder STSR und den Solarprofilen SolarFish H33 oder H44 verwendet. Durch eine einfach Drehung ist der Flachverbindungshalter für beide Profile verwendbar. Die Verwendung des SSP Speed Plus A2 erleichtert die Vorpositionierung des Profils für eine schnelle Installation. Die Lieferung erfolgt vormontiert, womit durch das Anziehen einer einzigen Schraube der Halter mit dem Profil verbunden wird. Das Langloch im Halter ermöglicht dabei eine größere Toleranz bei der Profilmontage.Flachverbindungshalter zur Verbindung von Solarprofilen mit STSI- und STSR-Stockschrauben.Durch eine einfache Drehung mit den fischer Solarprofilen SolarFish H33 und SolarFish H44 kompatibel.Die Schnellkupplungsverbindung ermöglicht eine Verbindung mit dem Solarprofil ohne zusätzliche Schrauben.Das Langloch sorgt für eine größere Toleranz bei der Profilmontage.Ausführung für Stockschrauben.Bügel aus Edelstahl A2, Schnellkupplung aus Aluminium AW 6063 T6.G9Das Langloch ermöglicht eine größere Toleranz bei der Profilmontage.SSP Speed Plus wird vormontiert geliefert und durch das Anziehen einer einzigen Schraube mit dem Profil verbunden.Die SSP Speed Plus Verbindung erleichtert die Vorpositionierung des Profils für eine schnelle Installation.Den SSP Speed Plus-Flachverbindungshalter zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen.Verwenden Sie die Muttern der STSR-/STSI-Stockschrauben, um die Position des SSP Speed Plus-Flachverbindungshalter zu justieren. Ziehen Sie beide Muttern an.Die Schnellkupplung des SSP Speed Plus in die seitliche Schienennut des Solarprofils einführen. Dabei die drehbare Schnellkupplung entsprechend der Benutzung für SolarFish H33 oder SolarFish H44 ausrichten. Im Anschluss die Mutter anziehen (Drehmoment 10 Nm).geeignet fürAnwendungWellblech- und Faserzement-Eindeckungen mit Dachunterkonstruktionen aus Stahl (Stockschrauben STSI) oder Holz (Stockschrauben STSR).Zur Verwendung mit:SolarFish H33SolarFish H44

Der fischer Schienenfuß VB ist ein Montageelement zur variablen Gestaltung von Tragkonstruktionen aus Profilen. Für Installationen mit FUS-Schienen von 0-180°. Die Lochung der Grundplatte ermöglicht die Befestigung direkt an Wand oder Decke bzw. auf einer Montageschiene.Variables Verbindungselement zur Aussteifung und Verstärkung von Schienenkonstruktionen mit einem Schwenkbereich von 0° bis 180°.Weite Einstellbarkeit von 0° bis 180°.G9Die Bauform des Schienenfußes VB ermöglicht die Befestigung von Montageschienen im Winkel von 0° bis 180°.Schienen können aufgrund der allseitigen Lochungen des VB mit der Schienenöffnung nach unten oder seitlich montiert werden.Die Lochung der Grundplatte ermöglicht die Befestigung direkt an den Untergrund bzw. auf einer Montageschiene.geeignet fürAnwendungMontageelemente zur variablen Gestaltung von Tragekonstruktionen aus FUS-ProfilenInstallationen von FUS-Schienen im Bereich von 0° bis 180°

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).Schnelle und einfache Ausrichtung von PV-Modulen im QuerformatSchraube und Mutter zur Verbindung sind enthaltenDesign an die RH V und RH VB Dachhaken angepasstG9Verbindungsschraube und Mutter sind im Lieferumfang enthalten.Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.geeignet fürAnwendungInstallation von horizontal orientierten PV-Modulen auf ziegelgedeckten Schrägdächern in Kombination mit Dachhaken RH VB AL und RH V AL.

Die hochwertige fischer Montageschiene FUS A4 ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.Hochkorrosionsbeständiger Stahl A4.Skalierung auf den Montageschienen.Langlöcher für mehr Montageflexibilität.G9Die Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.geeignet fürAnwendungHerstellen von sicheren horizontalen und vertikalen Installationen.Schnelle und rationelle Befestigung von Rohrsträngen und Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion

Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Der fischer Universalwinkel UWS gibt Verbindungen mit fischer Montageschienen FUS sehr hohe Stabilität und Sicherheit. Der UWS ist für Winkelverbindungen mit Schraube und Schiebemutter FCN Clix P vorbereitet. Die Langlöcher in den Universalwinkeln gewährleisten die passgenaue Verbindung mit den Schienen. fischer bietet den UWS als 8-Loch-Variante mit 90°. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Version mit feuerverzinkterOberfläche ist für die Installation im Freien geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Der Universalwinkel zur Verbindung der fischer Montageschienen gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit (paarweise Verwendung wird empfohlen).geeignet fürAnwendungUniversalwinkel zur Aussteifung von Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich.
