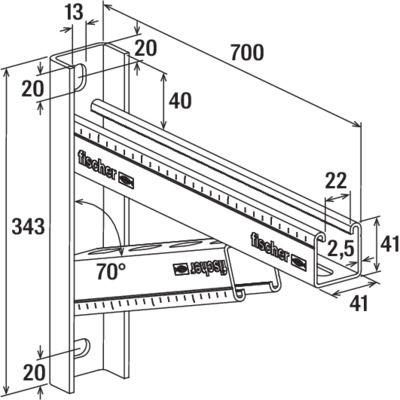

fischer Massive Auslegerkonsole FCAM 700

Die massive fischer Auslegerkonsole FCAM ermöglicht die schnelle und einfache Montage von Rohrtrassen entland der Wand. Einfache Ausrichtung der Konsole durch Langlöcher in der Grundplatte, die um 90° zu einander gedreht sind.Robuste Tragkonstruktion.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Die robuste Tragekonstruktion aus Grund- und Stützprofil ermöglicht die Aufnahme hoher Lasten.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z. B. Rohrtrassen mit hohen Lasten entlang der Wand.Zur Anwendung im trockenen Innenbereich.

Die fischer Winkelkonsole WK eignet sich als Verbindung der Montageschienen FUS mit Schraube und Schiebemutter FCN Clix P oder an den Untergrund. Die Winkelkonsole gibt aufgrund ihrer Bauform einer Tragekonstruktion und Befestigungen von Rohrleitungen und -komponenten sehr hohe Stabilität und Festigkeit. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Version mit feuerverzinkter Oberfläche ist für die Installation im Freien geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS SchienenAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Die Bauform der Winkelkonsole erlaubt das Befestigen von Rohrschellen oder Montageschienen.Die stabile Winkelkonsole gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.geeignet fürAnwendungStabile Winkelkonsole zur Aussteifung von FUS-Schienenkonstruktionen und zum Befestigen von Rohrleitungen.Zur Anwendung im Innen- und Außenbereich.

Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFSC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Variabler Abstand bis 2000 mm.Aufnahme der Kältefestpunktschelle FFSC.Axial und lateral einstellbare Abstrebungen.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 193,7 mm.G9Die Abstützungenund einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Präzisionsausführung · Kopfstück (Schenkel) aus Aluminium Präzisionsfrästeil · veredelt beidseitig durch Nußbaum-Holzeinlage mit Griffhohlkehlen · Stahlschiene gehärtet mit Maßskala und justierbar mittels Präzisionsjustierschraube Weitere technische Eigenschaften: · Haarlineal: 110mm · Grifflänge: 105mm · prüfpflichtig: ja

Die fischer Grundplatte GPSR ermöglicht eine formstabile Verbindung zwischen Untergrund und Rohrleitung mithilfe der entsprechenden Rohrschellen. Die GPSR eignet sich für schwere Lasten. Die Grundplatte kann direkt an den Untergrund oder indirekt auf die Schienensysteme FUS montiert werden. Die aufgeschweißten Gewindemuffen in verschiedenen Größen (M10 bis M16) bieten für verschiedene Lasten die passende Anschlussnennweite. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Die Langlöcher der Grundplatten erlauben eine einfache Ausrichtung auf dem Untergrund.GPSR mit runder Anschweißmutter zur starren Verbindung von Gewindestangen mit dem Untergrund.G9Die Langlöcher der Grundplatten erlauben eine einfache Ausrichtung auf dem Untergrund.GPSR mit runder Anschweißmutter zur starren Verbindung von Gewindestangen mit dem Untergrund.geeignet fürAnwendungHerstellung formstabiler Verbindungen zwischen Untergrund und Rohrleitung.Zur Anwendung im trockenen Innenbereich.

Die fischer Winkelkonsole WK eignet sich als Verbindung der Montageschienen FUS mit Schraube und Schiebemutter FCN Clix P oder an den Untergrund. Die Winkelkonsole gibt aufgrund ihrer Bauform einer Tragekonstruktion und Befestigungen von Rohrleitungen und -komponenten sehr hohe Stabilität und Festigkeit. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Version mit feuerverzinkter Oberfläche ist für die Installation im Freien geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS SchienenAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die Bauform der Winkelkonsole erlaubt das Befestigen von Rohrschellen oder Montageschienen.Die stabile Winkelkonsole gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.geeignet fürAnwendungStabile Winkelkonsole zur Aussteifung von FUS-Schienenkonstruktionen und zum Befestigen von Rohrleitungen.Zur Anwendung im trockenen Innenbereich.

PM C ist die vormontierte Mittelklemme für PV-Module mit Aluminiumrahmen. Die PM C-Klemme ist in verschiedenen Varianten erhältlich, je nach Dicke des PV-Panels. Die Klemme verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.VormontiertHammermutter mit Clip für schnelles Einsetzen in die SchieneIntegrierte Feder zur Erleichterung der Positionierung des PV-PaneelsKlemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6G9Dank der Feder bleibt die vormontierte PM C KMittelkemme während der Anzugsphasen angehoben und dank des Kunststoffelements bleibt sie in Position ohne zu verrutschen.Die Klemmen benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der PM C Mittelklemme in die obere Nut der Schiene ein.Drehen Sie die vormontierte PM C Mittelklemme um 90° im Uhrzeigersinn.Sichern Sie das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI).geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionenMit:SolarFish H33SolarFish H44SolarMetal

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der kompakte fischer Festpunkt FSFP mit Schalldämmeinlage eignet sich bei Heizungs- und Kälteleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung. Der Festpunkt FSFP mit hitzebeständiger Dämmeinlage ist komplett vormontiert und dadurch einfach und zeitsparend zu montieren. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Verhindert unerwünschte Verschiebungen zwischen den Rohren und den Bauwerken.Alterungsbeständiges Dämmelement des Fixpunkts verbessert den Schallschutz.G9Das alterungsbeständige Dämmelement des Fixpunkts widersteht den Hitzelasten des Rohres und verhindert dauerhaft die Minderung der Körperschalldämmung.Der komplett vormontierte FSFP-Festpunkt gewährt eine einfache und schnelle Montage.Die kompakte Bauform des Fixpunkts ermöglicht die Aufnahme hoher Rohrlasten in jeder Einbaulage.geeignet fürAnwendungVerhinderung von unerwünschten Verschiebungen zwischen den Rohren und den BauwerkenAusrichtung der Ausdehnung in die gewünschte Richtung

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die Auslegerkonsole FMC ist als zweites Basiselement des fischer Massiven Schienensystems FMS für die Befestigung von schweren Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 500 - 1.500 mm, was ein aufwendiges Ablängen am Einsatzort vermeidet. Dies spart Zeit und Kosten. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Das abgestufte Längensortiment der FMC Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.G9Das abgestufte Längensortiment der FMC-Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.geeignet fürAnwendungEinfache und sichere Befestigung von schweren Rohrleitungen entlang der Wand.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerkralle TKR 21-42 ist ein Befestigungselement aus Edelstahl A4. Damit werden Montageschienen zur Befestigung von Rohren und Kanälen direkt am T-Träger befestigt. Für das Befestigen ist kein Bohren oder Schweißen notwendig. Die Trägerkrallen können demontiert werden.Spannbügel zur direkten Verbindung von FUS Schienen mit Stahlträgern.Kein Bohren, kein Schweißen erforderlich.Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.Zur Anwendung im Innen- und Außenbereich.G9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der fischer Universalwinkel PUWS ist ideal zur universellen Winkelverbindung von fischer Montageschienen FUS mit dem fischer Durchsteckverbinder PFCN. Die Formlöcher in den Universalwinkeln ermöglichen die einfache Verbindung mit dem Durchsteckverbinder. Der Universalwinkel ist ein zweiseitiges Konstruktionselement, das sich an die Profile anlegt und somit sehr hohe Stabilität und Sicherheit bietet. fischer bietet die Universalwinkel als 4- und 8-Loch-Varianten mit 90° sowie als 4-Loch-Variante mit 45° an.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Universalwinkel zur Verbindung der FUS-Montageschienen geben einer Tragekonstruktion sehr hohe Stabilität und Sicherheit (paarweise Verwendung wird empfohlen).Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungUniversalwinkel zur Aussteifung von Tragekonstruktionen für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

hydraulisch · Zentralklemmung über Spannknopf · Klemmkraft stufenlos regulierbar · Feineinstellung mit hoher Stabilität · mit Messuhraufnahme Ø 8 mm H7 und Schwalbenschwanzklemmung · starker Magnetfuß mit prismatischer Sohle · schaltbar Weitere technische Eigenschaften: · Magnetfußtiefe: 50mm · Magnetfußhöhe: 55mm · Ausführung: hydraulisch · Magnetfußbreite: 80mm

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).Schnelle und einfache Ausrichtung von PV-Modulen im QuerformatSchraube und Mutter zur Verbindung sind enthaltenDesign an die RH V und RH VB Dachhaken angepasstG9Verbindungsschraube und Mutter sind im Lieferumfang enthalten.Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.geeignet fürAnwendungInstallation von horizontal orientierten PV-Modulen auf ziegelgedeckten Schrägdächern in Kombination mit Dachhaken RH VB AL und RH V AL.
