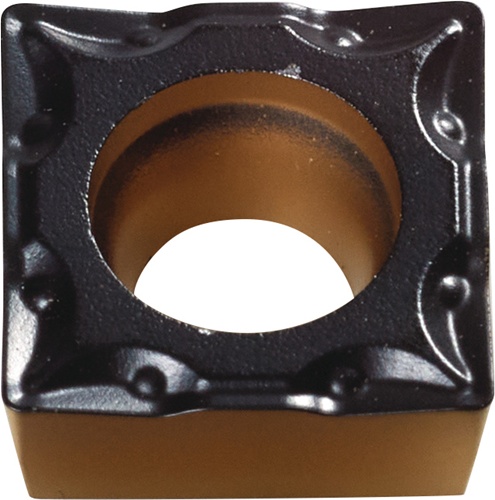

TECWERK Wendeschneidplatte SCMT09T304-M UNI Bearb.mittel

HSS-Co8 · TiCN-beschichtet · Werksnorm · Zweischneider · extra kurz · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen in Werkstoffen bis ca. 1200 N/mm² Festigkeit Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: bedingt geeignet · Werkstoffeignung Sonderlegierungen: bedingt geeignet · Werkstoffeignung INOX: bedingt geeignet · Werkstoffeignung Guss: sehr gut geeignet

VHM · Universal-Feinstkorn · TiAlN-beschichtet · DIN 6527 L · Typ N/HPC · Vierschneider · lang · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,12mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung Harte Werkstoffe: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet · Bearbeitungsart: HPC

Schälfräser mit 8 Schneiden · Durchmesser 50mm mit 36mm Schnittlänge · gemäß DIN 1880 Standard mit einem 22mm Aufstecker mit Zapfenantrieb · HSSE-Co mit unbeschichtet · 30° Helix und 12° Spanwinkel zum Planfräsen und Schulterfräsen in Baustahl · Kohlenstoffstahl und legierter 0 · Ferritischer · Martensitischer und Superaustenitisch · Duplex oder ausscheidungsgehärtem Edelstahl · Gusseisen und Aluminiumguss 0 und Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Modell: D400

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 25mm für Rohrdurchmesser von 29 bis 36mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 24,99g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 45mm · Minimaler Rohraußendurchmesser - Metrisch: 34mm · Nettogewicht: 24,99g · Profilradius - Metrisch: 25mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

VHM · Universal-Feinstkorn · TiAlN-beschichtet · DIN 6527 L · Typ N · Dreischneider · lang · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,2mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Schaft-Ø: 16mm · Freischliff: 15,5mm · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet

Spiral genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M6 mit 1.00 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 6.0mm Schaft und 4.9mm Vierkantantrieb · HSSE-PM mit blanker Oberfläche und 15° Helixwinkel 1.5xD Sacklochgewinde in legierter Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 6 · Einspannlänge - Metrisch (LSC): 8 · Schaft: Zylindrischer Schaft mit Vierkant

HSS · DIN 338 · Typ W · Spitzenwinkel 130° · profilgeschliffen · mit Zylinderschaft · rechtsschneidend · für weiche und langspanende Werkstoffe wie Aluminium-Legierungen (langspanend), Zink, Hütten-Kupfer, silumin, Elektron, Zamak, Kunststoffen (weich), Blei und Holz Industriequalität Weitere technische Eigenschaften: · Vorschub in Al Knetleg.: 0,11mm/U · Qualität: profilgeschliffen

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 19.05mm · 8.15mm dick und einen Arbeitsradius von 90mm für Rohrdurchmesser von 104 bis 131mm · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von Stahl · Edelstahl und Superlegierungen Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 29,66g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 169mm · Minimaler Rohraußendurchmesser - Metrisch: 133mm · Nettogewicht: 27,082g · Profilradius - Metrisch: 90mm · Schneidkantenlänge - Metrisch: 19,05mm · Spannbohrungsdurchmesser - Metrisch: 7,95mm

Hartmetall · Schaft-Ø 6 mm · Form A, (ZYA nach DIN 8033) · Zylinderform ohne Stirnverzahnung

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 6 mm in Stahl / - mm in Rostfrei / 6 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 0,5 mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 0,2 mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / - mm/U in Rostfrei / 0,17 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,11 mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / - mm/U in Rostfrei / 0,26 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,17 mm/U in gehärtete Stähle · Vc min.: 220 m/min in Stahl / - m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 285 m/min in Stahl / - m/min in Rostfrei / 270 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 55 m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 7,8mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 2,1 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 195 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 665 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Spezialausführung negative Drehwendeschneidplatte · Viereckig mit Innenkreisdurchmesser von 19.05mm · 11mm Dick · 4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher RF mit verrundeter und facettierter Schneidkante · im Substrat T9315 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich K15 -K25 · zum schruppen bis medium bearbeiten von Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 7mm · Schnitttiefe min.: 4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 43,198g · Dicke Wendeschneidplatte - Metrisch: 11mm · Eckenradius - Metrisch: 4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19 · Innenkreisdurchmesser - Metrisch: 19,05mm · Nettogewicht: 43,198g · Schneidkantenlänge - Metrisch: 19,05mm · Spanbrecher Herstellerbezeichnung: RF · Spannbohrungsdurchmesser - Metrisch: 7,75mm

HSS · DIN 338 · Typ W · Spitzenwinkel 130° · profilgeschliffen · mit Zylinderschaft · rechtsschneidend · für weiche und langspanende Werkstoffe wie Aluminium-Legierungen (langspanend), Zink, Hütten-Kupfer, silumin, Elektron, Zamak, Kunststoffen (weich), Blei und Holz Industriequalität Weitere technische Eigenschaften: · Vorschub in Al Knetleg.: 0,31mm/U · Qualität: profilgeschliffen

Spiralpunkt Gewindebohrer · Anschnittform B mit 3.5-5xP Gewindeanschnitt · ISO-Metrisches Gewinde M4 mit 0.70 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 4.5mm Schaft und 3.4mm Vierkantantrieb · HSSE-PM mit TiN Beschichtung 3xD Durchgangsgewinde in Baustahl · Kohlenstoffstahl und legierter und Reinaluminium oder Kupfer oder Kupferlegierungen Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 4.5 · Einspannlänge - Metrisch (LSC): 6 · Schaft: Zylindrischer Schaft mit Vierkant

VHM · Universal-Feinstkorn · TiAlN-beschichtet · Werksnorm · Typ N · Mehrschneider · extra lang · 3xD Schneidenlänge · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,3mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 25mm für Rohrdurchmesser von 29 bis 36mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 21,98g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 45mm · Minimaler Rohraußendurchmesser - Metrisch: 34mm · Nettogewicht: 20,495g · Profilradius - Metrisch: 25mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 11mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 2 mm in Stahl / 2 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / 0,4 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 150 m/min in Stahl / 90 m/min in Rostfrei / 140 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 195 m/min in Stahl / 115 m/min in Rostfrei / 185 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Entgratfräser mit doppelt negativer Geometrie zum spannen von 1 Stück SDEW 0903.. oder SDEX 0903.. einseitigen Wendeschneidplatten · Schnittdurchmesser 10 bis maximal 22mm mit 45° Anstellwinkel und 16mm Weldon Schaft gemäß DIN 1835B · 75mm Gesamtlänge zum Entgratfräsen mit einer maximalen Schnitttiefe von 8.0mm Weitere technische Eigenschaften: · Wendeplatte: 1 · Axialer Spanwinkel: 0Grad · Bruttogewicht: 133,8g · Einsatzlänge - Metrisch: 27mm · Fräserdesign: SSD09 · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 40700rpm · Maximaler Schneiddurchmesser - Metrisch: 22mm · Nettogewicht: 133,8g · Radialer Spanwinkel: 0Grad · Schaft: DIN 1835B – Weldon-Schaft · Schneiddurchmesser - Metrisch: 10mm · Schneidrichtung: Rechts · Spanndurchmesser - Metrisch: 16mm

Multimaterial FräserDurchmesser 1/8 ZollOptimiertes Wellendesign für verschiedenste Anwendungengeeignet für eine Vielzahl von Materialien: Holz, Kunststoff, Glasfaser und Vinyl- oder Aluminiumverkleidungen

Spezialausführung negative Drehwendeschneidplatte · Viereckig mit Innenkreisdurchmesser von 19.05mm · 11mm Dick · 4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher TF mit verrundeter und facettierter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schruppen bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 44,104g · Dicke Wendeschneidplatte - Metrisch: 11mm · Eckenradius - Metrisch: 4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 19 · Innenkreisdurchmesser - Metrisch: 19,05mm · Nettogewicht: 44,104g · Schneidkantenlänge - Metrisch: 19,05mm · Spanbrecher Herstellerbezeichnung: TF · Spannbohrungsdurchmesser - Metrisch: 7,75mm
