Metallfräser
Entgratfräser mit doppelt negativer Geometrie zum spannen von 8 Stück XPHT 1604.. einseitigen Wendeschneidplatten · Schnittdurchmesser 45 bis maximal 97.3mm mit 25° Anstellwinkel und 27mm Verbindungsbohrung gemäß DIN 8030 · 50mm Überstandslänge · Kühlkanalbohrung und ungleiche Teilung zum Entgratfräsen mit einer maximalen Schnitttiefe von 12mm Weitere technische Eigenschaften: · Schneidenanzahl: 4 · Wendeplatte: 8 · Einsatzlänge: 50mm · Axialer Spanwinkel: 0Grad · Bruttogewicht: 1236,3g · Fräserdesign: J(T)-SXP16 · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 13400rpm · Maximale Schnitttiefe - Metrisch: 12mm · Maximaler Schneiddurchmesser - Metrisch: 97,3mm · Nettogewicht: 1236,3g · Passfederbreite - Metrisch: 12,4mm · Passfedertiefe - Metrisch: 7mm · Radialer Spanwinkel: -6Grad · Schaft: Aufsteckfräser DIN 8030 – Spiralfräser · Schneiddurchmesser - Metrisch: 45mm · Schneidkantenwinkel: 25Grad · Schneidrichtung: Rechts · Senkdurchmesser Spannbohrung - Metrisch: 22mm · Spanndurchmesser - Metrisch: 27mm
Weitere technische Eigenschaften: · Bruttogewicht: 3046,4g · Fräserdesign: 69871-FMH2 · Funktionslänge - Metrisch: 55mm · Grundkörperdurchmesser - Metrisch: 32mm · Nettogewicht: 2882,8g · Spanndurchmesser - Metrisch: 16mm
Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 94mm · Bruttogewicht: 1208,3g · Fräserdesign: 69871-IHA · Grundkörperdurchmesser - Metrisch: 29mm · Grundkörperlänge - Metrisch: 94mm · Nettogewicht: 1208,3g · Spanndurchmesser - Metrisch: 17mm
Walzenstirnfräser mit doppelt negativer Geometrie zum spannen von 2 Stück LNET 1606.. und 26 SN.. 1305.. doppelseitigen Wendeschneidplatten · Schnittdurchmesser 80mm mit 90° Anstellwinkel und SK 50 Kegelschaft gemäß ISO/DIS 7388-1 · 134mm Funktionslänge 292mm Gesamtlänge · Kühlkanalbohrung zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 134mm Weitere technische Eigenschaften: · Axialer Spanwinkel: -10Grad · Bruttogewicht: 7450g · Fräserdesign: J(T)-SLSN · Funktionslänge - Metrisch: 190mm · Gesamtlänge - Metrisch: 292mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 7500rpm · Maximale Schnitttiefe - Metrisch: 134mm · Nettogewicht: 7450g · Produktreihe: ROUGH SN · Radialer Spanwinkel: -9Grad · Schaft: Spindel DIN 69871-1 · Schneiddurchmesser - Metrisch: 80mm · Schneidrichtung: Rechts · Spanngrößencode Maschine: 50 · Wendeplatten Indexzahl: 28
Fräswendeschneidplatte RT-16/040-04-AL16-040RM Weitere technische Eigenschaften: · Bruttogewicht: 252,7g · Fräserdesign: RT16-AL · Nettogewicht: 252,7g · Schaft: Aufsteckfräser DIN 8030 A · Wendeplatten Indexzahl: 4
Fräs-Wendeschneidplatte SNEX15-2422000:7310 Weitere technische Eigenschaften: · Bruttogewicht: 26,59g · Fräserdesign: SNEX 15 · Nettogewicht: 26g
Fräswendeschneidplatte RT-13/040-05-ALC16-R Weitere technische Eigenschaften: · Bruttogewicht: 255,8g · Fräserdesign: RT13-AL · Nettogewicht: 253g · Schaft: Aufsteckfräser DIN 8030 A · Wendeplatten Indexzahl: 5
Eckfräser mit positiver/negativer Geometrie zum spannen von 8 Stück ADMX 1606.. oder ADEX 1606.. einseitigen Wendeschneidplatten · Schnittdurchmesser 140mm mit 90° Anstellwinkel und 40mm Verbindungsbohrung gemäß DIN 8030-A · 63mm Überstandslänge · Kühlkanalbohrung und ungleiche Teilung zum Kopierfräsen · flachen Schulterfräsen · flachen Nutfräsen · Rampen · Helikalen Fräsen · Tauchfräsen und progressiven Eintauchen mit einer maximalen Schnitttiefe von 13.0mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 12Grad · Bruttogewicht: 4059g · Fräserdesign: SAD16E · Funktionslänge - Metrisch: 63mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 7900rpm · Nettogewicht: 4059g · Passfederbreite - Metrisch: 16,4mm · Passfedertiefe - Metrisch: 9mm · Produktreihe: FORCE AD · Radialer Spanwinkel: -3,8Grad · Schaft: Aufsteckfräser DIN 8030 A · Schneiddurchmesser - Metrisch: 140mm · Schneidrichtung: Rechts · Senkdurchmesser Spannbohrung - Metrisch: 56mm · Spanndurchmesser - Metrisch: 40mm · Wendeplatten Indexzahl: 8
Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 102mm · Bruttogewicht: 1365,1g · Fräserdesign: BT-IHA · Grundkörperdurchmesser - Metrisch: 29mm · Grundkörperlänge - Metrisch: 102mm · Nettogewicht: 1351g · Spanndurchmesser - Metrisch: 17mm
Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 25.4mm · 12mm dick · T9335 MT-CVD beschichtetes funktionelles WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P45/M15-M40 und S15-S25 zum entgraten von quadratischem und rechtseckigen Stahl · Edelstahl und Superlegierungen Rohre Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 82,02g · Dicke Wendeschneidplatte - Metrisch: 12mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 2512-R · Innenkreisdurchmesser - Metrisch: 25,4mm · Maximaler Rohraußendurchmesser - Metrisch: 0mm · Minimaler Rohraußendurchmesser - Metrisch: 0mm · Nettogewicht: 78,929g · Schneidkantenlänge - Metrisch: 25,4mm · Spannbohrungsdurchmesser - Metrisch: 9,17mm
Eckfräser mit positiver/negativer Geometrie zum spannen von 4 Stück ADMX 11T3.. oder ADEX 11T3.. einseitigen Wendeschneidplatten · Schnittdurchmesser 40mm mit 90° Anstellwinkel und 16mm Verbindungsbohrung gemäß DIN 8030-A · 40mm Überstandslänge · Kühlkanalbohrung und ungleiche Teilung zum Kopierfräsen · flachen Schulterfräsen · flachen Nutfräsen · Rampen · Helikalen Fräsen · Tauchfräsen und progressiven Eintauchen mit einer maximalen Schnitttiefe von 9.0mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 11Grad · Bruttogewicht: 313,7g · Fräserdesign: SAD11E · Funktionslänge - Metrisch: 40mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 19100rpm · Nettogewicht: 160g · Passfederbreite - Metrisch: 8,4mm · Passfedertiefe - Metrisch: 5,6mm · Produktreihe: FORCE AD · Radialer Spanwinkel: -8,1Grad · Schaft: Aufsteckfräser DIN 8030 A · Schneiddurchmesser - Metrisch: 40mm · Schneidrichtung: Rechts · Senkdurchmesser Spannbohrung - Metrisch: 14mm · Spanndurchmesser - Metrisch: 16mm · Wendeplatten Indexzahl: 4
Entgratfräser zum spannen von 2 Stück TCMT 16T308E-FM:T83.. einseitigen Wendeschneidplatten · Schnittdurchmesser 19 bis maximal 39mm mit 45° Anstellwinkel und 20mm Weldon Schaft gemäß DIN 1835B · 30mm Funktionslänge 100mm Gesamtlänge · Kühlkanalbohrung zum Entgratfräsen mit einer maximalen Schnitttiefe von 8.5mm Weitere technische Eigenschaften: · Wendeplatte: 2 · Bruttogewicht: 350,9g · Einsatzlänge - Metrisch: 30mm · Fräserdesign: 2516 · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 16200rpm · Maximaler Schneiddurchmesser - Metrisch: 39mm · Nettogewicht: 310,2g · Schaft: DIN 1835B – Weldon-Schaft · Schneiddurchmesser - Metrisch: 19mm · Schneidrichtung: Rechts · Spanndurchmesser - Metrisch: 20mm

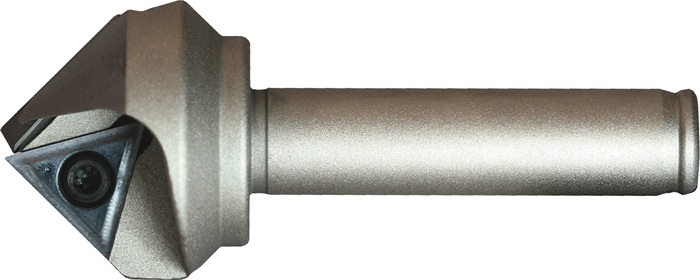

45° · vernickelte Ausführung · für Wendeschneidplatte TCGX 1635 · 1. Wahl für die Bearbeitung mit Handbohrmaschinen · gute Führung durch gegenüberliegende präzisionsgeschliffene Gleitplatte Weitere technische Eigenschaften: · Schneidenanzahl: 1 · Oberfläche: vernickelt · Wendeplatte: TCGX 1635
VHM · Universal-Feinstkorn · TiAlN-beschichtet · Werksnorm · Typ N · Mehrschneider · extra lang · 3xD Schneidenlänge · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,3mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet
90° · vernickelte Ausführung · mit Innenkühlung · für die mittlere bis schwere Zerspanung · hochgenaue Fertigung für exzellente Oberflächen · Eck- und Planfräsen mit Einsatztiefen bis zu 10 mm möglich · für Wendeschneidplatte SDMT 120508... Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 18mm · Ausführung: 50A05R-S90SD12-C · Oberfläche: vernickelt · D: 50mm · Wendeplatte: SDMT 120508 · Ø d H7: 22mm · b: 10,4mm · t: 6,3mm
90° · vernickelte Ausführung · mit Innenkühlung · mit ungleicher Teilung für mittlere bis starke Schruppbearbeitung · für Wendeschneidplatte APKT-16 Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 18mm · Ausführung: 50A5R-S90AP16D-C · Oberfläche: vernickelt · D: 50mm · Wendeplatte: APKT-16 · Ø d H7: 22mm · b: 10,4mm
Gerade genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M12 mit 1.75 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 9.0mm Schaft und 7.0mm Vierkantantrieb · VHM mit TiCN Beschichtung 2xD Durchgangs- und Sacklochgewinde in angelassener gehärteter Stahl oder gehärteter Stahl Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 9 · Einspannlänge - Metrisch (LSC): 10 · Schaft: Zylindrischer Schaft mit Vierkant

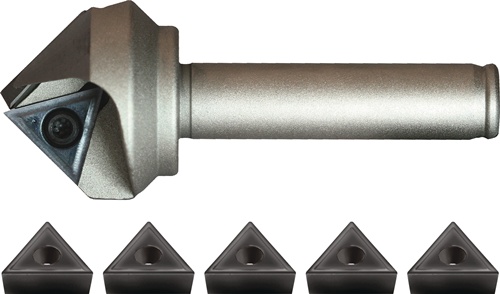

45° · vernickelte Ausführung 1. Wahl für die Bearbeitung mit Handbohrmaschinen · gute Führung durch gegenüberliegende Gleitplatte · Inhalt: 1 Stück Fasenfräser TCGX Ø 25 mm (Art.-Nr.: 2000 858 036) 5 Stück Wendeplatte TCGX 163504 (Art.-Nr.: 2000 858 039) Weitere technische Eigenschaften: · Ausführung: mit 5x WSP TCGX 163504 PMK40 · Schneidenanzahl: 1 · Oberfläche: vernickelt · Inhalt: 6-teilig · Wendeplatte: TCGX 1635
VHM · Universal-Feinstkorn · TiAlN-beschichtet · DIN 6527 L · Typ N · Dreischneider · lang · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,07mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Freischliff: 2,9mm · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet · Schaft-Ø: 6mm
VHM · Universal-Feinstkorn · TiAlN-beschichtet · DIN 6527 L · Typ N · Mehrschneider · lang · 45° Schutzfase · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,12mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet · Drallwinkel: 35-38°
90° · vernickelte Ausführung · mit Innenkühlung · für die leichte bis mittlere Zerspanung · zum Eck-, Nuten-, Zirkular- und Umfangfräsen · für Wendeschneidplatte APKT-10 Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 13,5mm · Ausführung: 40A6R-S90AP10D-C · Oberfläche: vernickelt · D: 40mm · Wendeplatte: APKT-10 · Ø d H7: 16mm · b: 8,4mm
90° · vernickelte Ausführung · mit Innenkühlung · für die leichte bis mittlere Zerspanung · für Wendeschneidplatte SOMT 09T304... Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 14mm · Ausführung: 40A05R-S90SO09-C · Oberfläche: vernickelt · D: 40mm · Wendeplatte: SOMT 09T304 · Ø d H7: 16mm · b: 8,4mm · t: 5,6mm
VHM · Universal-Feinstkorn · TiAlN-beschichtet · DIN 6527 L · Typ N/HPC · Vierschneider · lang · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,3mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung Harte Werkstoffe: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet · Bearbeitungsart: HPC
HSS-Co5 · DIN 1880 · Typ NR · hinterschliffenes Kordelprofil · mit Längs- und Quernut nach DIN 138 · rechtsschneidend · zum Fräsen von Bau-, Einsatz- und Vergütungsstählen sowie kurzspanenden NE-Metallen
