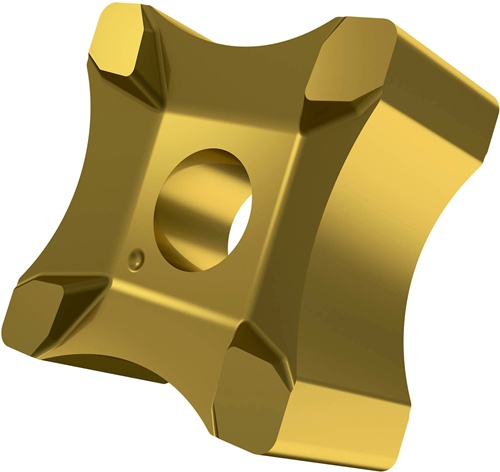

Scarfing-Schneideinsatz ISO SNMX 15-R25:6640 Radius 25mm MT-CVD beschicht. Gold

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 11mm für Rohrdurchmesser von 13 bis 16mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 19,69g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 19mm · Minimaler Rohraußendurchmesser - Metrisch: 15mm · Nettogewicht: 18,283g · Profilradius - Metrisch: 11mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,02mm/U · Qualität: profilgeschliffen

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 40mm für Rohrdurchmesser von 46 bis 58mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 21,087g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 72mm · Minimaler Rohraußendurchmesser - Metrisch: 54mm · Nettogewicht: 21,087g · Profilradius - Metrisch: 40mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

HSS-Co PM · ALCRONA-beschichtet · DIN 844 · Typ HR · Vierschneider · lang · 45° Schutzfase · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen von Werkstoffen bis ca. 1400 N/mm² Festigkeit · verbesserte Werkzeugsteifigkeit durch konischen Spannutengrund Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: bedingt geeignet · Werkstoffeignung Sonderlegierungen: bedingt geeignet · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet

HSS-Co5 · DIN 340 · Typ GT · Spitzenwinkel 130° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren von Stahl und Guss sowie rost- und säurebeständige Stähle mit Festigkeiten über 800N/mm² Industriequalität Weitere technische Eigenschaften: · Vorschub in Stahl bis 1000 N: 0,03mm/U · Qualität: profilgeschliffen

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 3,81mm · s: 4,76mm · l: 16,5mm · d: 9,525mm · r: 1,2mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 5,3 mm in Stahl / - mm in Rostfrei / 5,3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1,2 mm in Stahl / - mm in Rostfrei / 1,2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / - mm/U in Rostfrei / 0,17 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,6 mm/U in Stahl / - mm/U in Rostfrei / 0,6 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 125 m/min in Stahl / - m/min in Rostfrei / 115 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 245 m/min in Stahl / - m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 11,6mm · d: 9,525mm · r: 0,2mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 2 mm in Stahl / 2 mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,2 mm in Stahl / 0,2 mm in Rostfrei / 0,2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,07 mm/U in Stahl / 0,07 mm/U in Rostfrei / 0,07 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,1 mm/U in Stahl / 0,09 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 105 m/min in Rostfrei / 170 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 250 m/min in Stahl / 150 m/min in Rostfrei / 235 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,45 mm/U in Stahl / 0,34 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 130 m/min in Stahl / 75 m/min in Rostfrei / 120 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 210 m/min in Stahl / 125 m/min in Rostfrei / 195 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Feinjustierbarer Parallelanschlag mit Absaugadapter

Hartmetall · Schaft-Ø 6 mm · Form A, (ZYA nach DIN 8033) · Zylinderform ohne Stirnverzahnung

Gezahnter Wolframkarbid-Fräser · scheibenförmig 19 mm Weitere technische Eigenschaften: · Arbeitsdurchmesser: 19,0mm · Höchstdrehzahl: 35000min-1 · Schaftdurchmesser: 3,2mm

HSS-Bi-Metall · die bruchsichere Konstruktion der Lochsägen eignet sich zum Schneiden runder Löcher in praktisch alle bearbeitbaren Materialien, einschließlich Gusseisen, Kupfer, Bronze, Aluminium und Holz · alle Abmessungen haben 4/6-Kombizahn und können bis zu einer Schnitttiefe von 38 mm eingesetzt werden · die dazugehörigen Aufnahmeschäfte ermöglichen ein leichtes und schnelles Einspannen in Hand- bzw. stationäre Bohrmaschinen Lieferung ohne Aufnahmeschaft Weitere technische Eigenschaften: · Ausführung: ohne Zubehör · Zahnung: 4/6 Kombizahn

Doppelseitige Fräswendeschneidplatte CNHX 0502 · 80° Rhombisch und Wiperdesign für eine maximale Schnitttiefe von 1.0mm · mit 0.5mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-H und WM Geometrie mit verrundeter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Kopierplanfräsern SCN05C Weitere technische Eigenschaften: · Schnitttiefe max.: 1mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Bruttogewicht: 0,596g · Dicke Wendeschneidplatte - Metrisch: 2,4mm · Eckenradius - Metrisch: 0,5mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNHX 05 · Innenkreisdurchmesser - Metrisch: 4,8mm · Nettogewicht: 0,596g · Spanbrecher Herstellerbezeichnung: WM · Spannbohrungsdurchmesser - Metrisch: 2,1mm

Hartmetall · Form D (KUD nach DIN 8033) · Kugelform · mit Kreuzverzahnung · Schaft-Ø 6 mm (bei Art. 4000 602 828 = 3 mm)

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 20mm für eine maximale Schnitttiefe von 17.9mm · M Geometrie und M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 17,9mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 5,532g · Dicke Wendeschneidplatte - Metrisch: 3,97mm · Fräserdesign: ZP · Nettogewicht: 5,532g · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 4mm

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 11mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 2 mm in Stahl / 2 mm in Rostfrei / 2 mm in Guss / 0,2 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,2 mm in Stahl / 0,2 mm in Rostfrei / 0,2 mm in Guss / 2 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,09 mm/U in Rostfrei / 0,08 mm/U in Guss / 0,08 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,2 mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 140 m/min in Stahl / 75 m/min in Rostfrei / 115 m/min in Guss / 195 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / 195 m/min in Guss / 770 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Walzenstirnfräser mit positiver/negativer Geometrie zum spannen von 10 Stück ADMX 11T3.. einseitigen Wendeschneidplatten · Schnittdurchmesser 40mm mit 90° Anstellwinkel und 40mm Weldon Schaft gemäß DIN 1835B · 47mm Funktionslänge 130.0mm Gesamtlänge · Kühlkanalbohrung zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 47mm Weitere technische Eigenschaften: · Axialer Spanwinkel: 11Grad · Bruttogewicht: 1074,6g · Einsatzlänge - Metrisch: 60mm · Fräserdesign: J(T)-SAD11E · Gesamtlänge - Metrisch: 130mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Maximale Drehzahl: 19100rpm · Maximale Schnitttiefe - Metrisch: 47mm · Nettogewicht: 1074,6g · Produktreihe: FORCE AD · Radialer Spanwinkel: -8,1Grad · Schaft: DIN 1835B – Weldon-Schaft · Schneiddurchmesser - Metrisch: 40mm · Schneidrichtung: Rechts · Spanndurchmesser - Metrisch: 40mm · Wendeplatten Indexzahl: 10

HSS · DIN 340 · Typ N · Spitzenwinkel 118 ° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren durch Bohrbuchsen in Stahl und Guss Industriequalität Weitere technische Eigenschaften: · Baulänge: lang · Vorschub in Stahl bis 800 N: 0,06mm/U · Qualität: profilgeschliffen

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / 0,3 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 125 m/min in Stahl / 75 m/min in Rostfrei / 115 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur Schruppbearbeitung = R Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 5 mm in Stahl / 3,8 mm in Rostfrei / 5 mm in Guss / - mm in NE-Metalle / 3 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,55 mm/U in Stahl / 0,41 mm/U in Rostfrei / 0,55 mm/U in Guss / - mm/U in NE-Metalle / 0,33 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 225 m/min in Stahl / 135 m/min in Rostfrei / 210 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 335 m/min in Stahl / 200 m/min in Rostfrei / 315 m/min in Guss / - m/min in NE-Metalle / 100 m/min in Superlegierungen / - m/min in gehärtete Stähle
