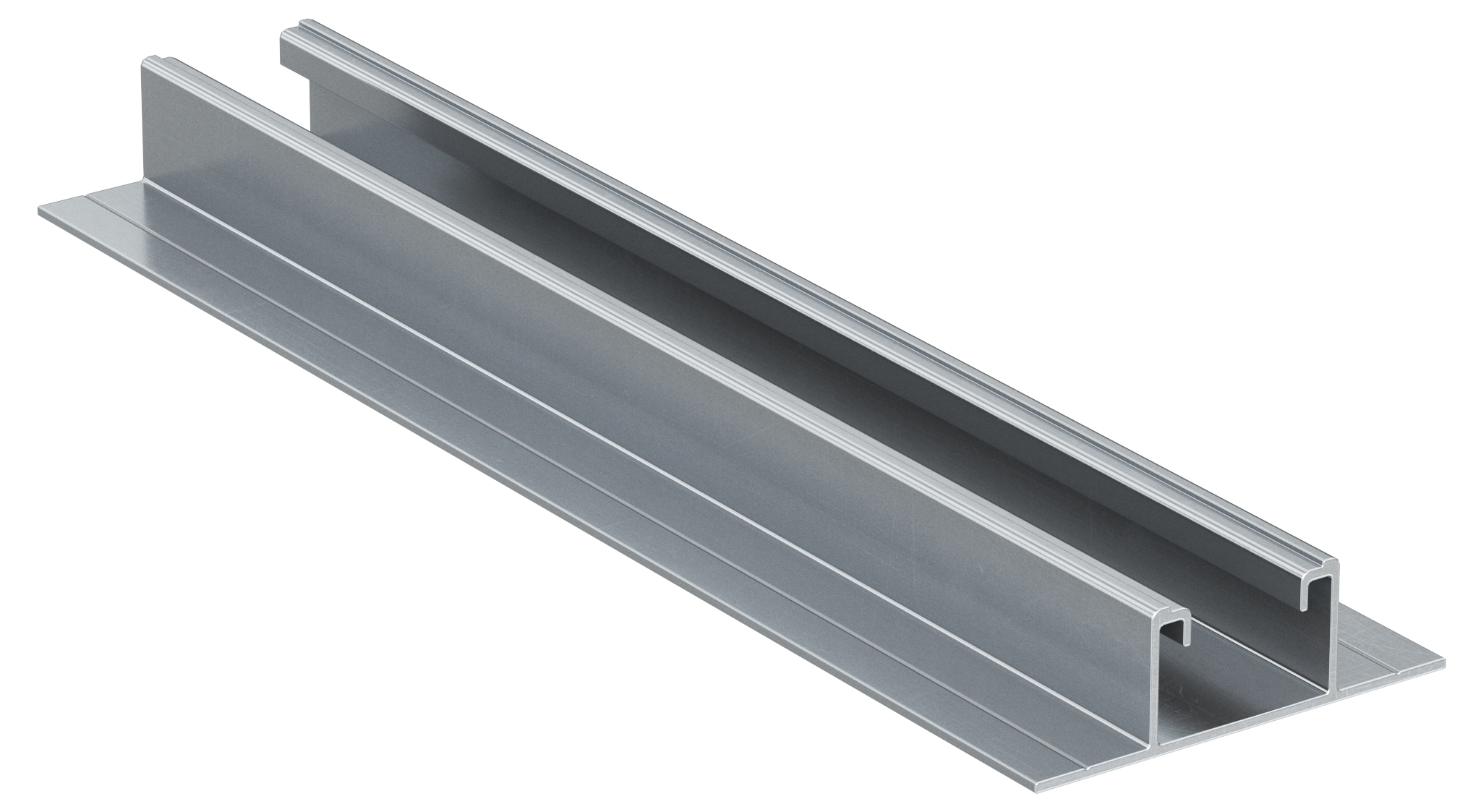

fischer Profil SolarMetal P H25 400 mm AL Aluminium
fischer SolarMetal P ist eine Schiene aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech und orthogonaler Befestigung. Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Darüber hinaus kann das Photovoltaikmodul sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C schnell montiert werden.Für die Montage von PV-Paneelen im Hochformat auf TrapezblechenIdeal für die Optimierung der Konstruktion bei Installationen mit größeren GrundrissenHergestellt aus Aluminium AW 6060 T6G9In kurzen Stücken für hohe Flexibilität.Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.Kleben Sie eine Lage Butylklebeband CG INT zwischen Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt.Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.Bei der Befestigung mit 6x25 EPDM Bohrschraube bohren Sie die Solar Flat Blechdach-Schiene nur an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.geeignet fürAnwendungGeeignet für die Installation von Photovoltaikanlagen auf Trapezblechen
Inhalt: 50 Pack (3,63 € / 1 Pack)
fischer Profil SolarMetal L H50 110 mm EPDM AL Aluminium
SolarMetal Landscape H50 110 mm EPDM AL ist eine Schiene aus Aluminium AW 6063 T66 für die Installation von PV-Systemen auf Trapezblechdächern. Die Höhe von 50 mm verbessert die Hinterlüftung der Module und ermöglicht die Installation von Photovoltaik-Optimierern. Das Profil ist für die Befestigung entlang der Metallrippen mit Nieten oder selbstbohrenden Schrauben optimiert und seine Form erleichtert die Verwendung von Nietmaschinen oder Schraubendrehern. Die Profile sind auf der Oberseite 110 mm und auf der Unterseite 210 mm lang sowie mit vormontiertem EPDM und 2 Vorbohrungen versehen.Profil zur Befestigung von PV-Modulen im Querformat auf Trapezblechen.Die Höhe von 50 mm verbessert die Hinterlüftung.Kompatibel mit der Installation von Photovoltaik-Optimierern.Länge 110 mm, mit zwei vorgebohrten Löchern und vormontierter EPDM-Dichtung an der Unterseite für eine schnelle und einfache Montage auf den Rippen.Kompatibel mit ALG-Nieten oder selbstbohrenden Solarschrauben 6x25 EPDM.G9Die Höhe von 50 mm verbessert die Belüftung und ist mit der Installation von Photovoltaik-Optimierern kompatibel.Vorgebohrt für die Montage mit ALG-Nieten oder selbstbohrenden Schrauben.Das spezielle trapezförmige Design ermöglicht eine einfache Handhabung der Nietmaschine oder des Schraubendrehers.Dank der Rippenkonstruktion gibt es keine Probleme mit der Wärmeausdehnung.EPDM auf der Unterseite einbaufertig vormontiert.Bestimmen Sie die Position der Schienen entsprechend der Größe der verwendeten Platte, dem Grundriss und dem Abstand zwischen den Metallrippen.Positionieren Sie die Schiene auf dem Trapezblech.Bringen Sie an jedem Loch eine Befestigung an.Für die Befestigung mit ALG-Nieten:Durch die Vorbohrungen in das Blech mit 5,5 mm bohren.Die Niete anbringen.Für die Befestigung mit Solarschrauben:Schrauben Sie durch die zwei vorgebohrten Löcher.geeignet fürAnwendungInstallation von querformatigen Photovoltaikanlagen auf Trapezblechdächern. Kompatibel mit der Installation von Photovoltaik-Optimierern.
Inhalt: 50 Pack (3,44 € / 1 Pack)
fischer Profil SolarMetal P H50 400 mm AL
SolarMetal P AL Blechdach ist eine Profil aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech. Das Profil ist für die Befestigung orthogonal zu den Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Hochformat (lange Seite entlang der Hochsicke des Trapezblechs). Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Das Photovoltaikmodul kann sowohl mit den Universalklemmen PM U / PM C U als auch mit den vormontierten Klemmen PM F / PM C schnell montiert werden.Profil zur Befestigung von PV-Modulen im Hochformat auf Trapezblechen.Die Höhe von 50 mm verbessert die Hinterlüftung.Kompatibel mit der Installation von Photovoltaik-Optimierern.Kompatibel mit ALG-Nieten oder selbstbohrenden Solarschrauben 6x25 EPDM.G9Kurze Schienen zur Kostenoptimierung und zur Vermeidung von Problemen mit thermischer Ausdehnung.Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.Passend für das gesamte fischer Klemmensortiment.SolarMetal P H50 ist für die Installation von Photovoltaik-Optimierern ausgelegt: die Höhe von 50 mm trägt zu einer verbesserten Hinterlüftung der Module bei.Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.Kleben Sie eine Lage Butylklebeband CG INT (Mindestlänge 80 mm) zwischen Profil und Trapezblech.Bei der Befestigung mit ALG Nieten, positionieren Sie das Profil auf dem Trapezblech und bohren Sie Profil und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.Bei der Befestigung mit 6x25 EPDM Bohrschrauben, bohren Sie nur das SolarFlat Blechdach-Profil an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie das bereits vorgebohrte Profil auf dem Blech und schrauben Sie die selbstbohrende Schraube durch das vorgebohrte Loch ein.geeignet fürAnwendungGeeignet für die vertikale Installation von Photovoltaikanlagen auf TrapezblechenMontage quer über die Hochsicken hinweg
Inhalt: 30 Pack (4,94 € / 1 Pack)

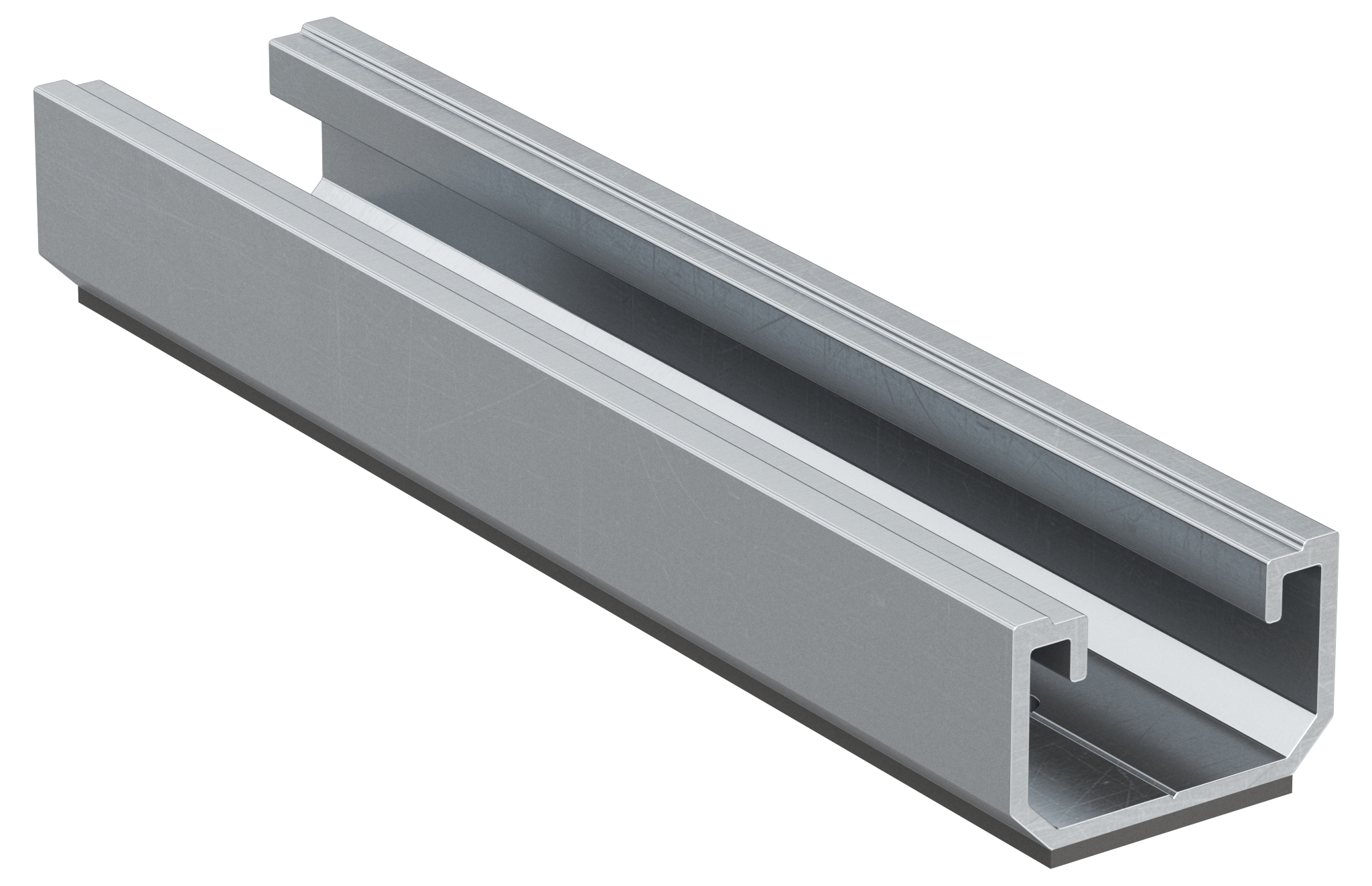

fischer Profil SolarMetal L H25 110 mm EPDM AL, Aluminium mit EPDM Dichtung
fischer SolarMetal L ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Landscapeformat / Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal L ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Vorgebohrtes Schienenstück mit vormontiertem EPDM. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.Schiene zur Befestigung von PV-Paneelen auf TrapezblechenDie Schiene wird entlang der Trapezbleche installiertG9Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen.Schienenstück mit vormontierter EPDM-Dichtung.Das vorgebohrte Schienenstück ist für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden Schrauben geeignet.Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.Bei der Befestigung mit 6x25 EPDM Bohrschraube, positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.geeignet fürAnwendungInstallation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern
Inhalt: 50 Pack (2,75 € / 1 Pack)

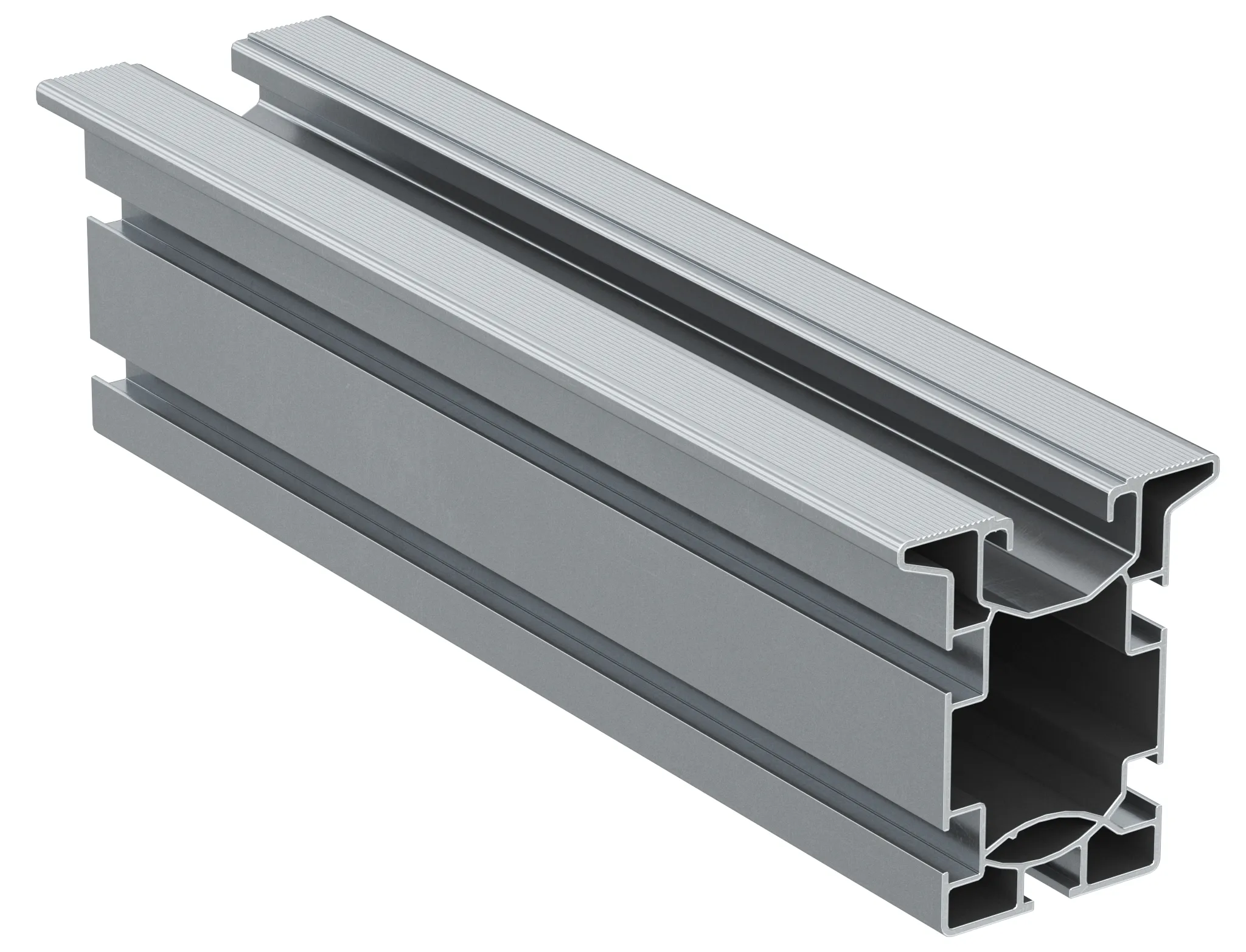

fischer Profil SolarFish H83 4,85 m AL, Aluminium
fischer SolarFish H83 ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 um Unterkonstruktionen für Photovoltaikanlagen zu erstellen. Der vergrößerte Querschnitt von 83 mm Höhe ist ideal für hohe Belastung bzw. größere Stützabstände der Dachhaken geeignet. Die vier seitlichen Nuten und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben und ermöglichen eine schnelle und einfache Montage. SolarFish H83 ist mit den Universalklemmen PMU/PMCU kompatibel. Auf Steildächern kann das Profil SolarFish H83 mit den Haken RH und GT verlegt werden. Für nicht abnehmbare Wellplatten können die Doppelgewindeschrauben STSR und STSI und für Trapezblechdächer die Klemmen DLA und DLAK verwendet werden.Das Profil SolarFish H83 hat einen vergrößerten Querschnitt zur Optimierung der Konstruktion bei Installationen mit wenigen Dachstützpunkten und/oder besonders hohen Kräften, die auf die Konstruktion einwirken.Kompatibel mit den Universalklemmen PMU/PMCU.G9Leistung: Die SolarFish H83 Schiene hat eine hohe Tragfähigkeit und wird zur Reduzierung der Stützpunkte eingesetzt.Vielseitig: Die Form der SolarFish H83 Schiene ermöglicht die Befestigung von zwei horizontal angeordneten Modulen auf einer einzigen Zwischenschiene.Einfach und schnell: schnelle Montage in den unteren und seitlichen Nuten mit SKS M 8 Schrauben oder RHS Hammerkopfschraube und in der oberen Nut mit der FCN AL Hammerkopfmutter und MW-Winkeln (für Kreuzverbindungen).Positionieren Sie das Trägersystem auf dem ausgewählten Träger in den festgelegten Abständen.Montieren Sie die SolarFish H83 Schiene auf dem ausgewählten Träger durch die untere Nut oder die seitlichen Nuten.Um zwei SolarFish H83 Schienen zu verbinden, montieren Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in die seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Verbindung berühren.Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Profilverbindung mit 8 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite des SolarFish H83 Profils sichern.Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m. Bei größeren Längen ist es notwendig, die Struktur zu unterbrechen und mit einem neuen Profil zu beginnen, das von den vorherigen getrennt ist.Installieren Sie die Klemmen durch die obere Nut der Schiene.Befestigen Sie die PV-Paneele durch Anziehen der Klemmen.geeignet fürAnwendungUnterkonstruktion für PV-Paneele.Geeignet für Steildächer mit Dachhaken RH HakenGT Haken
fischer Profil SolarMetal P H25 4,85 m AL Aluminium
fischer SolarMetal P ist eine Schiene aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech und orthogonaler Befestigung. Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Darüber hinaus kann das Photovoltaikmodul sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C schnell montiert werden.Für die Montage von PV-Paneelen im Hochformat auf TrapezblechenIdeal für die Optimierung der Konstruktion bei Installationen mit größeren GrundrissenHergestellt aus Aluminium AW 6060 T6G9Als lange Schiene für schnelle und einfache MontageVorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.Kleben Sie eine Lage Butylklebeband CG INT zwischen Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt.Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.Bei der Befestigung mit 6x25 EPDM Bohrschraube bohren Sie die SolarFlat Blechdach-Schiene nur an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.geeignet fürAnwendungGeeignet für die Installation von Photovoltaikanlagen auf Trapezblechen

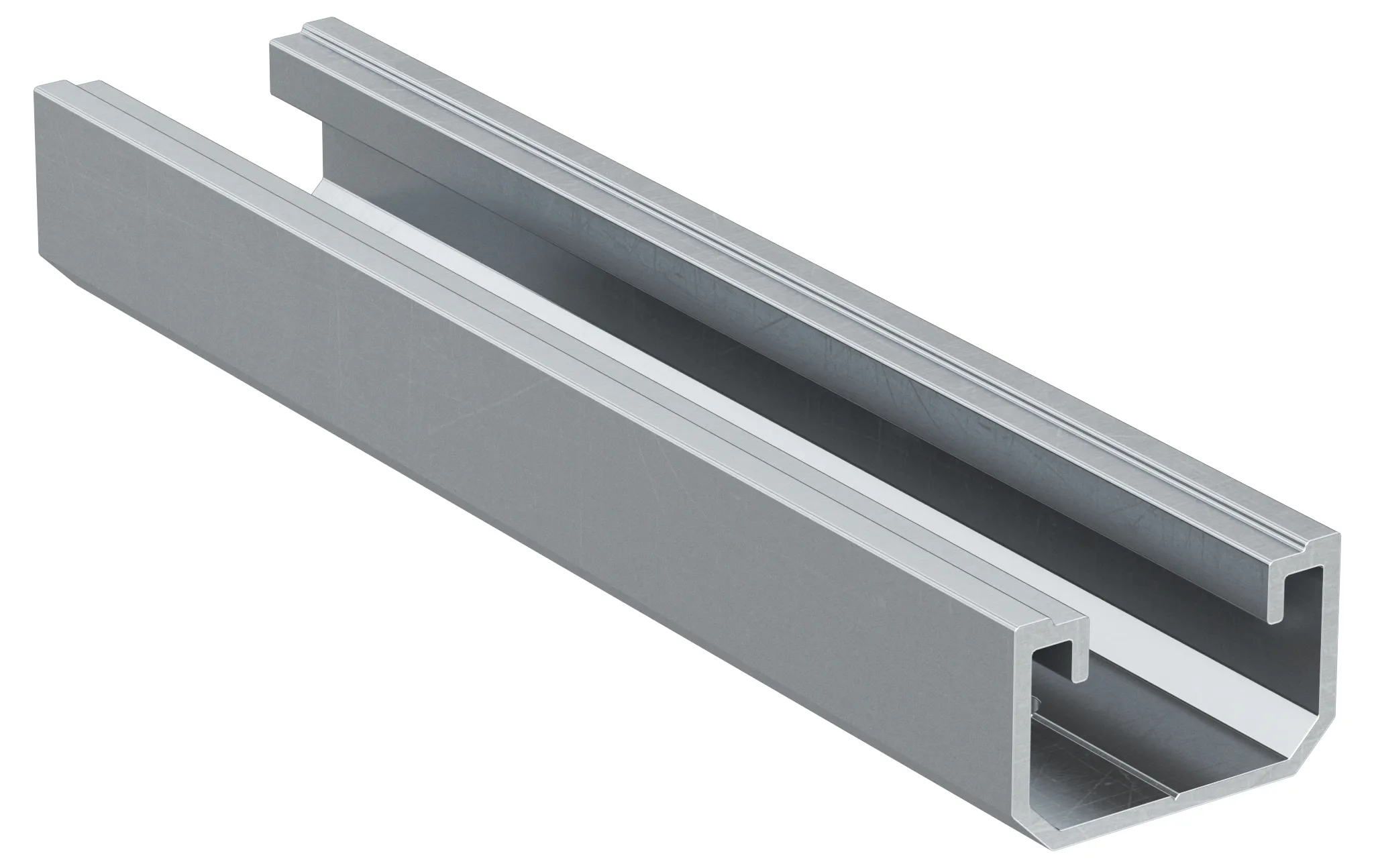

fischer Profil SolarMetal L H25 4,45 m ALAluminium
fischer SolarMetal L ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Landscapeformat / Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal L ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Lange Schiene zur Optimierung der Struktur für jede Anlagengröße. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-SchraubenSchiene zur Befestigung von PV-Paneelen auf TrapezblechenDie Schiene wird entlang der Trapezbleche installiertG9Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen.Lange Schiene für schnelle und einfache Montage.Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.Kleben Sie eine Lage Butylklebeband CG INT zwischen Solar Blechdach Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt.Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.Bei der Befestigung mit 6x25 EPDM Bohrschraube, bohren Sie nur die Schiene an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.geeignet fürAnwendungInstallation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern
