fischer Profil SolarFish H83 4,85 m AL, Aluminium
101,17 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Profil SolarFish H83 4,85 m AL, Aluminium

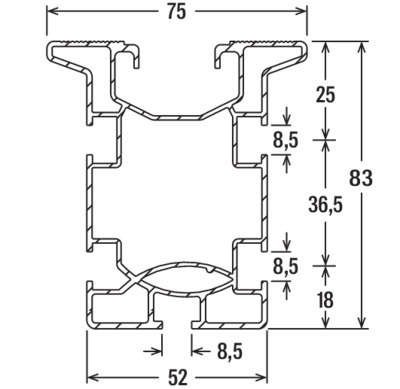

- Das Profil SolarFish H83 hat einen vergrößerten Querschnitt zur Optimierung der Konstruktion bei Installationen mit wenigen Dachstützpunkten und/oder besonders hohen Kräften, die auf die Konstruktion einwirken.
- Kompatibel mit den Universalklemmen PMU/PMCU.
G9
- Leistung: Die SolarFish H83 Schiene hat eine hohe Tragfähigkeit und wird zur Reduzierung der Stützpunkte eingesetzt.
- Vielseitig: Die Form der SolarFish H83 Schiene ermöglicht die Befestigung von zwei horizontal angeordneten Modulen auf einer einzigen Zwischenschiene.
- Einfach und schnell: schnelle Montage in den unteren und seitlichen Nuten mit SKS M 8 Schrauben oder RHS Hammerkopfschraube und in der oberen Nut mit der FCN AL Hammerkopfmutter und MW-Winkeln (für Kreuzverbindungen).
- Positionieren Sie das Trägersystem auf dem ausgewählten Träger in den festgelegten Abständen.
- Montieren Sie die SolarFish H83 Schiene auf dem ausgewählten Träger durch die untere Nut oder die seitlichen Nuten.
- Um zwei SolarFish H83 Schienen zu verbinden, montieren Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in die seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Verbindung berühren.
- Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Profilverbindung mit 8 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite des SolarFish H83 Profils sichern.
- Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m. Bei größeren Längen ist es notwendig, die Struktur zu unterbrechen und mit einem neuen Profil zu beginnen, das von den vorherigen getrennt ist.
- Installieren Sie die Klemmen durch die obere Nut der Schiene.
- Befestigen Sie die PV-Paneele durch Anziehen der Klemmen.
geeignet für
Anwendung

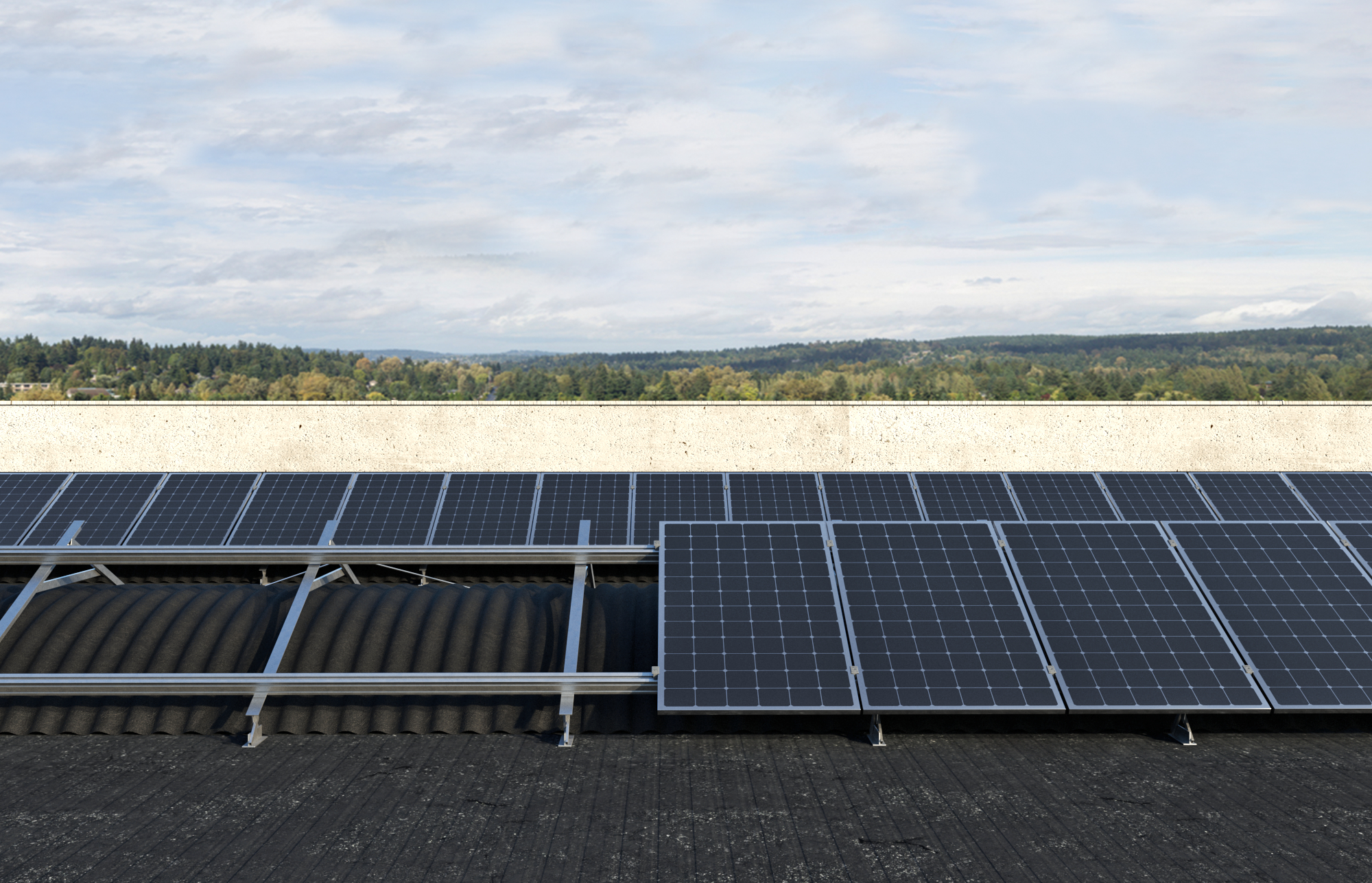

Unterkonstruktion für PV-Paneele.Geeignet für Steildächer mit Dachhaken
- RH Haken
- GT Haken
| Breite: | 73,00 mm |
|---|---|
| Gewicht_y: | 1.95 kg/m |
| Höhe: | 83,00 mm |
| Kollektion: | SolarFish H83 AL |
| Länge: | 4850,00 mm |
| Länge_y: | 4850 mm |
| Profi / DIY: | Profi |
| Profilquerschnitt: | 7.22 cm² |
| Trägheitsmoment: | 62.89 cm4 |
| Typbezeichnung: | Montageprofil |
| Volumen: | 29386,15 cm³ |
| Widerstandsmoment: | 14.94 cm³ |
