fischer Profil SolarMetal L H25 4,45 m ALAluminium
33,67 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Profil SolarMetal L H25 4,45 m ALAluminium

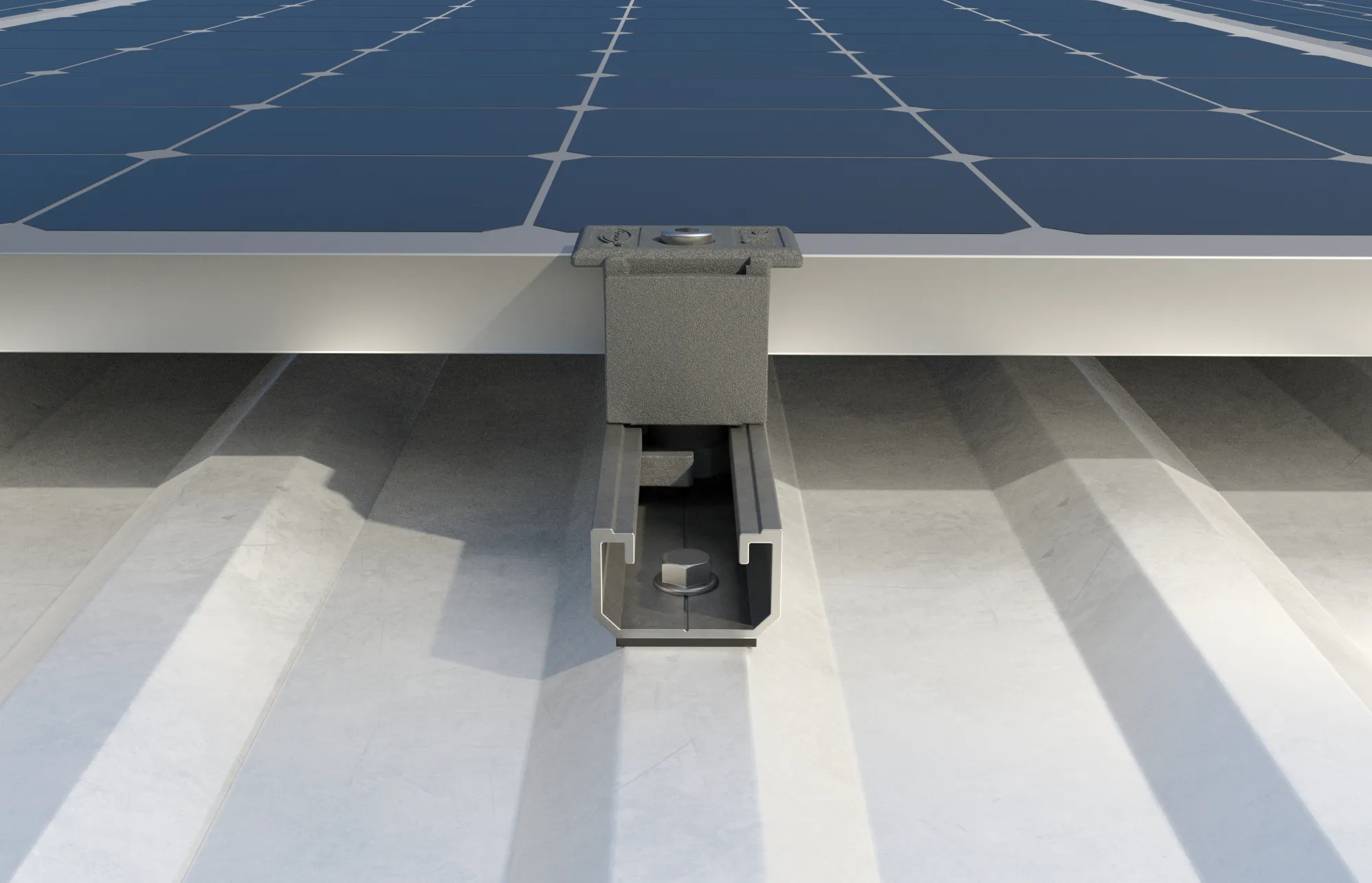

- Schiene zur Befestigung von PV-Paneelen auf Trapezblechen
- Die Schiene wird entlang der Trapezbleche installiert
G9
- Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen.
- Lange Schiene für schnelle und einfache Montage.
- Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.
- Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.
- Kleben Sie eine Lage Butylklebeband CG INT zwischen Solar Blechdach Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt.
- Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.
- Bei der Befestigung mit 6x25 EPDM Bohrschraube, bohren Sie nur die Schiene an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.
geeignet für
Anwendung

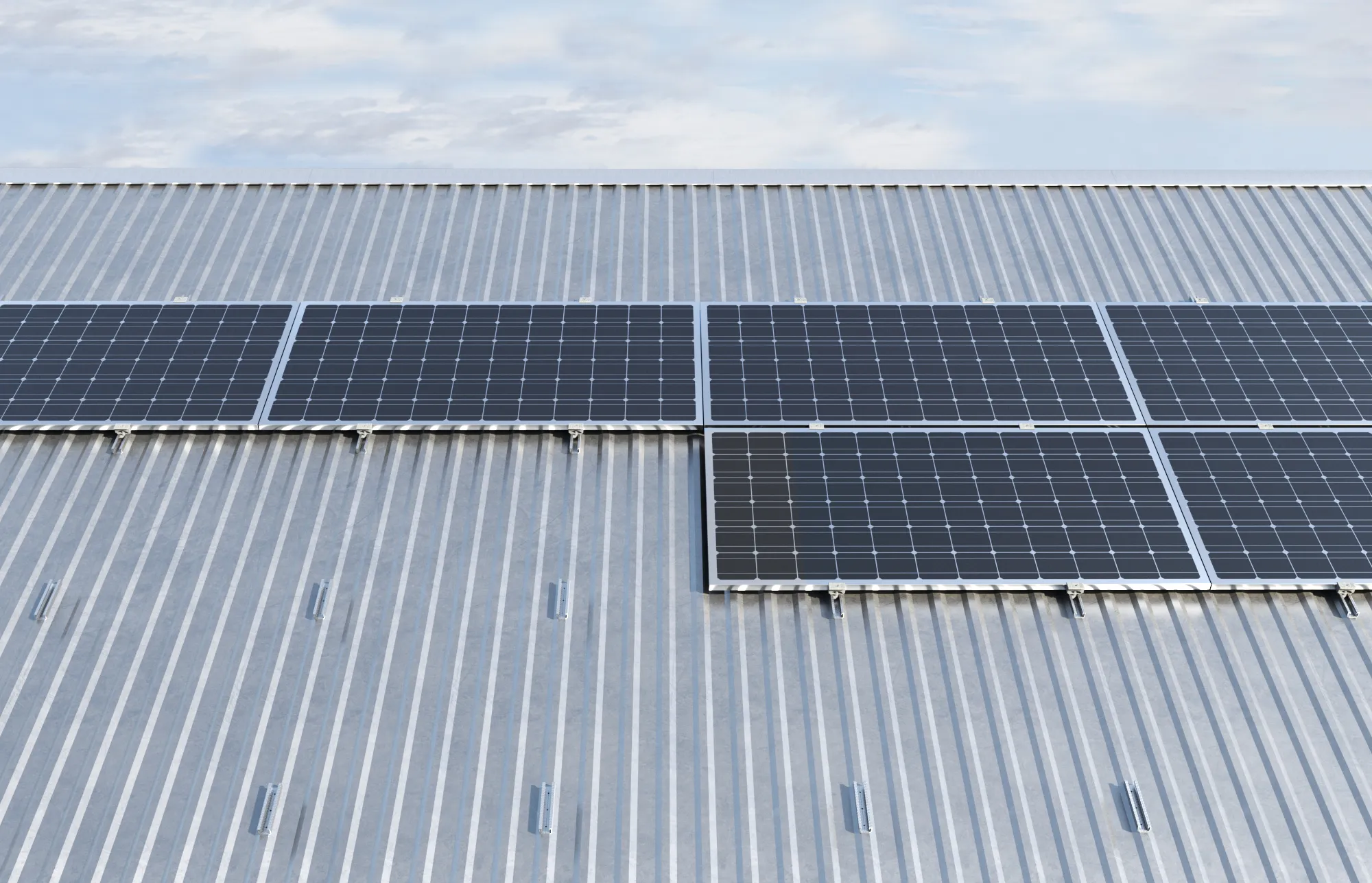

- Installation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern
| Breite: | 45,00 mm |
|---|---|
| EPDM vormontiert: | Nein |
| Gewicht_y: | 0.58 kg/m |
| Höhe: | 25,00 mm |
| Höhe_y: | 25 mm |
| Kollektion: | SolarMetal L AL |
| Loch-Ø: | 5.5 mm |
| Länge: | 4450,00 mm |
| Länge_y: | 4450 mm |
| Profi / DIY: | Profi |
| Profilquerschnitt: | 216.64 cm² |
| Trägheitsmoment: | 1.7 cm4 |
| Typbezeichnung: | Montageprofil |
| Volumen: | 5006,25 cm³ |
| Widerstandsmoment: | 1.3 cm³ |
