Abstechplatten
Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 50mm · Bruttogewicht: 1057,3g · Fräserdesign: 69871-W · Grundkörperdurchmesser - Metrisch: 35mm · Nettogewicht: 970g · Spanndurchmesser - Metrisch: 10mm
Wendeschneidplatte zum Hartdrehen mit 3 einseitig gekippten CBN-Ecken · Triangular mit Innenkreisdurchmesser 9.525mm · 4.76mm Dick · 0.8mm Schneidenradius · Wiederholgenauigkeit nach ISO-Toleranzklasse G · verrundeter und facettierter Schneidkante T-land -20°/0.1mm · im Substrat TB310 · unbeschichtetes CBN im ISO-Bereich H01-H10 · zur Hochvorschub Bearbeitung von gehärtetem Stahl Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,1mm · Bruttogewicht: 12,65g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGA CBN · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 12,5g · Schneidkantenlänge - Metrisch: 16,5mm · Spannbohrungsdurchmesser - Metrisch: 3,81mm
für Wechselhalter mit zylindrischer Bohrung · mit Abdrückschraube Weitere technische Eigenschaften: · passend für: Wechselhalter · d: 30mm

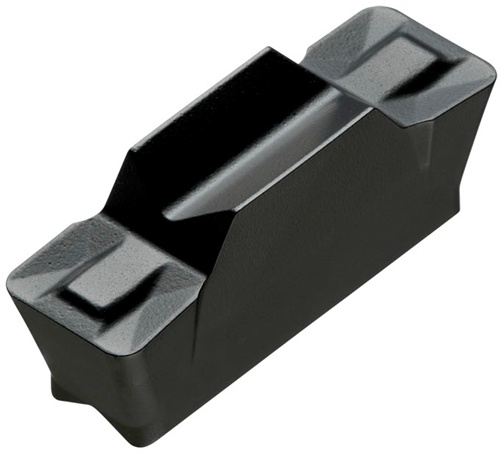

Doppelseitige Ein-und Abstech Wendeschneidplatte · 16.4mm lang mit einer 4mm Schnittbreite und einem 0.8mm Eckenradius · eine Genauigkeit nach Toleranzklasse M und einem Spanbrecher M · Substrat T9325 MT-CVD beschichtetes Funktionskorn WC-Co Hartmetall im ISO-Substrats-Bereich P15-P35 und K15-K35 zur Bearbeitung von Stahl und Guss in Kombination mit DORMER PRAMET GF..(RL) 04 · GG..(RL) 04 und XLCCN 0416 Ein-und Abstechwerkzeugen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 3,604g · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LCMF 16 - M · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,05mm · Minimale Einstechtiefe - Metrisch: 0,5mm · Minimale Schnittbreitentoleranz - Metrisch: -0,05mm · Nettogewicht: 3,604g · Schnittbreite - Metrisch: 4mm · Spanbrecher Herstellerbezeichnung: M · Wendeplattenlänge - Metrisch: 16,4mm
Stech-Wendeschneidplatte X61 0602-R100 L:G8330 Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 6,35mm · Bruttogewicht: 2,65g · Dicke Wendeschneidplatte - Metrisch: 2,33mm · Eckenradius - Metrisch: 1mm · Fräserdesign: X 61 R · Maximale Einstechtiefe - Metrisch: 3mm · Maximale Schnittbreitentoleranz - Metrisch: 0,03mm · Minimale Schnittbreitentoleranz - Metrisch: -0,03mm · Nettogewicht: 2,233g · Schnittbreite - Metrisch: 2,09mm

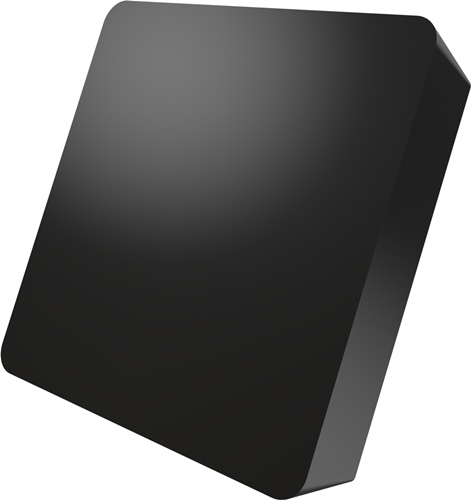

Einseitige Dreh-Wendeschneidplatte · Viereckig 11° Freiwinkel · Innenkreisdurchmesser 12.7mm · 3.18mm Dick · 0.8mm Schneidenradius · Wiederholgenauigkeit nach ISO-Toleranzklasse G · facettierter Schneidkante T-land -20°/0.1mm · im Substrat TC100 · unbeschichtetes Keramik im ISO-Bereich K01-K15 · zur Hochvorschub Bearbeitung von Guss Weitere technische Eigenschaften: · Schnitttiefe max.: 6mm · Schnitttiefe min.: 0,8mm · Bruttogewicht: 3,17g · Dicke Wendeschneidplatte - Metrisch: 3,18mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SPGN CER · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 3g · Schneidkantenlänge - Metrisch: 12,7mm
Einseitige Ein-und Abstech Wendeschneidplatte · mit einer 3mm Schnittbreite und einem 0.2mm Eckenradius · 5° Schneidenwinkel zur Reduktion von Druck und Grat auf der linken Seite · eine Genauigkeit nach Toleranzklasse U und einem facettierter Schneidkante · Substrat T8330 PVD beschichtetes Feinstkorn WC-Co Hartmetall im ISO-Substrats-Bereich P25-P40 und K20-K40 zur Bearbeitung von Stahl und Guss in Kombination mit DORMER PRAMET XLCFN 03 und XLCF(RL) 03 Ein-und Abstechwerkzeugen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 4,617g · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LFUX · Hauptschneidenwinkel links: 5Grad · Maximale Einstechtiefe - Metrisch: 4,9mm · Maximale Schnittbreitentoleranz - Metrisch: 0,15mm · Minimale Schnittbreitentoleranz - Metrisch: -0,15mm · Nettogewicht: 4,617g · Schnittbreite - Metrisch: 3mm · Trägerwerkzeugbreite - Metrisch: 2,51mm · Wendeplattenlänge - Metrisch: 11,5mm · Werkzeugführungswinkel: 5Grad
Spezialausführung positive Drehwendeschneidplatte · 80° Trigon mit 7° Freiwinkel · Innenkreisdurchmesser von 3.97mm · 1.59mm Dick · 0.2mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher JZ mit scharfer Schneidkante · im Substrat TT010 · unbeschichtet Cermet im ISO-Bereich P01 -P10 · zum schlichten bearbeiten von Stählen mit einem linksschneidendem Werkzeug Weitere technische Eigenschaften: · Schnitttiefe max.: 0,5mm · Schnitttiefe min.: 0,1mm · Bruttogewicht: 0,106g · Dicke Wendeschneidplatte - Metrisch: 1,59mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WCGX · Innenkreisdurchmesser - Metrisch: 3,97mm · Nettogewicht: 0,106g · Schneidkantenlänge - Metrisch: 2,7mm · Spanbrecher Herstellerbezeichnung: JZ · Spannbohrungsdurchmesser - Metrisch: 2,2mm

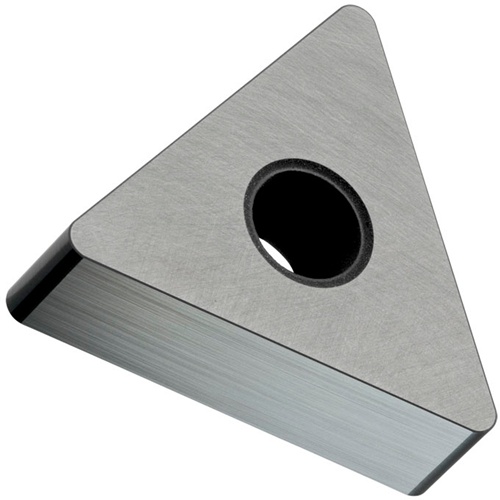

Doppelseitige Dreh-Wendeschneidplatte · Triangular mit Spannbohrung · Innenkreisdurchmesser 9.525mm · 4.76mm Dick · 0.8mm Schneidenradius · Wiederholgenauigkeit nach ISO-Toleranzklasse G · facettierter Schneidkante T-land -20°/0.1mm · im Substrat TC100 · unbeschichtetes Keramik im ISO-Bereich K01-K15 · zur Hochvorschub Bearbeitung von Guss Weitere technische Eigenschaften: · Schnitttiefe max.: 3,8mm · Schnitttiefe min.: 0,8mm · Bruttogewicht: 3g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGA CER · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 3g · Schneidkantenlänge - Metrisch: 16,5mm · Spannbohrungsdurchmesser - Metrisch: 3,81mm
Fräswendeschneidplatte - Raderneuerung für die Eisenbahn Weitere technische Eigenschaften: · Bruttogewicht: 17,432g · Fräserdesign: WHTR · Nettogewicht: 17,432g
Ersatzteil für Klemmdrehhalter zum Außendrehen
Ersatzteile zu Bohrstange SI R
Einseitige positive Drehwendeschneidplatte · 75° Rhombisch mit 11° Freiwinkel · Innenkreisdurchmesser von 5.56mm · 2.38mm Dick · 0.2mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF2 mit verrundeter Schneidkante · im Substrat T9325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M30 · zum schlichten bis medium bearbeiten von nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,2mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 1,81g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: EPMT · Innenkreisdurchmesser - Metrisch: 5,56mm · Nettogewicht: 0,654g · Schneidkantenlänge - Metrisch: 5,7mm · Spanbrecher Herstellerbezeichnung: NF2 · Spannbohrungsdurchmesser - Metrisch: 2,5mm
Einseitige positive Drehwendeschneidplatte · 75° Rhombisch mit 7° Freiwinkel · Innenkreisdurchmesser von 7.94mm · 3.18mm Dick · 0.4mm Radius und Indexgenauigkeit nach ISO-Toleranzklasse-M · im Substrat H07 · unbeschichtet WC-Co Substrat im ISO-Bereich K10 -K25 · zum schlichten bis medium bearbeiten von Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 5,6mm · Schnitttiefe min.: 0,4mm · Bruttogewicht: 2,215g · Dicke Wendeschneidplatte - Metrisch: 3,18mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: ECMW · Innenkreisdurchmesser - Metrisch: 7,94mm · Nettogewicht: 2,215g · Schneidkantenlänge - Metrisch: 8,2mm · Spannbohrungsdurchmesser - Metrisch: 3,4mm

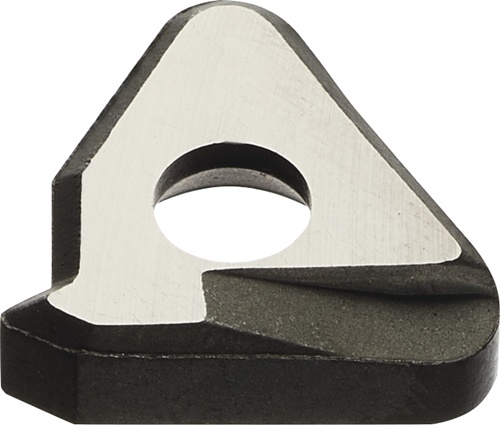

Ersatzteil für Klemmhalter / Bohrstangen

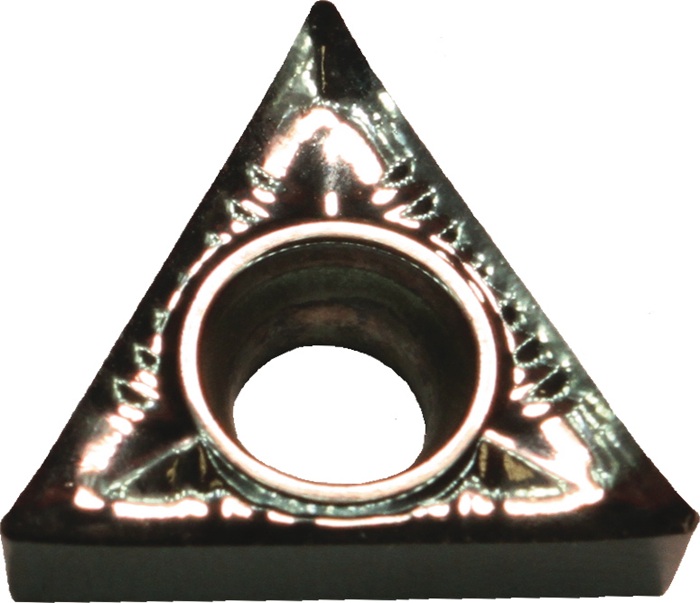

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 4,5 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,4 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 110 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 575 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle
Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 12mm für eine maximale Schnitttiefe von 10.7mm · FM Geometrie und M8345 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe P30-P50 zum bearbeiten von Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 10,7mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 0,609g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Fräserdesign: ZP · Nettogewicht: 0,609g · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 2,9mm
Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 4,021g · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RDHW 12PR · Nettogewicht: 4,021g · Spanbrecher Herstellerbezeichnung: 91
Innen Bohrstange zum Einstechen mit X61 WSP für Sicherungs- und O-Ringe Weitere technische Eigenschaften: · D min: 32mm · Bruttogewicht: 711,7g · Fräserdesign: P61(RL) INT · Funktionsbreite - Metrisch: 17mm · Funktionslänge - Metrisch: 200mm · Klemmtypcode: S - Schraubklemmung durch Bohrung · Kopflänge - Metrisch: 31mm · Nettogewicht: 711,7g · Schafthöhe - Metrisch: 23mm · Schneidkantenwinkel: 0Grad · Schneidrichtung: Links · Spanndurchmesser - Metrisch: 25mm
Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 9,262g · Fräserdesign: RDMW 16PR · Nettogewicht: 9,262g
