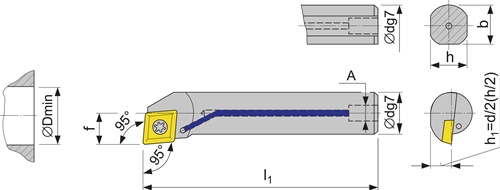

TECWERK Bohrstange E16R-SCLCR 09 re.VHM m.IK

für Drehstähle · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 75mm · Länge: 75 mm · a: 20mm

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 20mm · Oberfläche: vernickelt · Ersatzteile: SC 08 · Wendeplatte: DC.. 11T3.. · f: 13mm · b: 18,5mm · l1: 180mm · Drehrichtung: links · h: 18,0mm · Ø D min: 26mm

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 10mm · Oberfläche: vernickelt · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 7mm · b: 9,5mm · l1: 100mm · Drehrichtung: rechts · h: 9,0mm · Ø D min: 13mm

für sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 4,5 mm in Stahl / 3,4 mm in Rostfrei / 4,5 mm in Guss / - mm in NE-Metalle / 2,7 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,24 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 250 m/min in Stahl / 150 m/min in Rostfrei / 235 m/min in Guss / - m/min in NE-Metalle / 75 m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Außengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 1,6mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Außendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 1,3mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,5 mm/U in Stahl / 0,45 mm/U in Rostfrei / - mm/U in Guss / 0,6 mm/U in NE-Metalle / 0,35 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 155 m/min in Stahl / 85 m/min in Rostfrei / - m/min in Guss / 215 m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 140 m/min in Rostfrei / - m/min in Guss / 840 m/min in NE-Metalle / 65 m/min in Superlegierungen / - m/min in gehärtete Stähle

Schraubgeklemmte Bohrstange zum halten von 80° rhombische Form positive Wendeschneidplatte mit einem Innenkreisdurchmesser 6.35mm · 2.38mm Dick (ISO Bezeichnung CC.. 0602.. ) · rechte Ausführung 95° Seiten-und Stirnschnitt mit versetztem Schaft · Stahl ohne Kühlmittelbohrung · 8mm Durchmesser 35mm Überstandslänge für Kegel-und Längsbohren mit und ohne Schulter Weitere technische Eigenschaften: · Ø D min: 10mm · Bruttogewicht: 88,7g · Einsatzlänge - Metrisch: 35mm · Fräserdesign: ISO BARS A042 · Maximaler Schneiddurchmesser - Metrisch: 28mm · Nettogewicht: 87g

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 40mm · 9.6mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S01 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum hohe Festigkeit nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 106,406g · Dicke Wendeschneidplatte - Metrisch: 10,15mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 40 · Hauptschneidenwinkel: 25Grad · Minimale Einstechtiefe - Metrisch: 0,7mm · Nettogewicht: 106,406g · Planschneidenbreite - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 40mm · Spanbrecher Herstellerbezeichnung: MM

Doppelseitige negative barpeeling Wendeschneidplatte · Triangular mit Innenkreisdurchmesser von 28.6mm · 10mm Dick für 2.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PF mit S02 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 121,034g · Dicke Wendeschneidplatte - Metrisch: 10mm · Formcode Wendeschneidplatte: T - dreieckiger 60° eingeschlossener Winkel · Fräserdesign: TNGJ · Hauptschneidenwinkel: 20Grad · Innenkreisdurchmesser - Metrisch: 28,6mm · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 121,034g · Planschneidenbreite - Metrisch: 18mm · Schneidkantenlänge - Metrisch: 49,5mm · Spanbrecher Herstellerbezeichnung: PF-S02 · Spannbohrungsdurchmesser - Metrisch: 7mm

mit zylindrischer Bohrung · zur direkten Aufnahme von großen Ausdrehstangen und Morsekonushülsen · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 120mm · d: 40mm · Länge: 120 mm

mit Prisma · für runde Bohrstangen · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 85mm · Länge: 85 mm · h: 20mm

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 9,7mm · d: 9,53mm · r: 0,4mm · Schnitttiefe max.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,4 mm in Stahl / 0,4 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,4 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,11 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,12 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 80 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 125 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle

positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · Oberfläche: vernickelt · Ersatzteile: SS 09 · Wendeplatte: SC.. 09T3.. · f: 8mm · b: 16mm · l1: 100mm · h=h1: 16mm · Anwendungsbereich: Außendrehen

VHM · positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Schneidstoff: VHM · Ø d g7: 10mm · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 6,8mm · l1: 125mm · Drehrichtung: rechts · h: 9,0mm · Ø D min: 13mm

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 12mm · Oberfläche: vernickelt · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 9mm · b: 11,5mm · l1: 125mm · Drehrichtung: links · h: 11,0mm · Ø D min: 18mm

mit zylindrischer Bohrung · zur direkten Aufnahme von großen Ausdrehstangen und Morsekonushülsen · für Schnellwechselstahlhalterkopf Weitere technische Eigenschaften: · l: 120mm · d: 40mm · Länge: 120 mm

Ersatzkassette zu Fasenfräser Art.-Nr. 2000 859 263 und 2000 859 264

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 16mm · Oberfläche: vernickelt · Ersatzteile: SC 06 · Wendeplatte: DC.. 0702.. · f: 11mm · b: 15,0mm · l1: 150mm · Drehrichtung: links · h: 14,5mm · Ø D min: 22mm

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 0,5mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle
