fischer Montageprofil FMP 90 - 3 m
Die fischer Montageprofile FMP sind die optimalen Basiselemente des fischer Massiven Schienensystems FMS zur Befestigung von schweren Rohrleitungen und massiven Konstruktionen. Die Montageprofile FMP bestehen aus Vierkantprofilen in 3 Bauhöhen. Die Formlochung auf allen Seiten des Montageprofils erlaubt den Anbau von Konstruktionselementen auf allen Seiten als Basis für eine formschlüssige Befestigung. Die eingeprägte Skalierung vereinfacht das Ablängen der Montgeprofile FMP und gewährleistet den korrekten Anbau der Konstruktionselemente. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Übersichtliches Produktsortiment aus Profilen und Konstruktionselementen ermöglicht eine einfache und flexible vor Ort ohne Vorfertigung.Vollständig feuerverzinktes Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung.G9Übersichtliches Produktsortiment aus Profilen und Konstruktionselementen ermöglicht die Montage vor Ort ohne Vorfertigung und reduziert dadurch Kosten und Zeitaufwand erheblich.Die fischer Massiven Schienenprofile erlauben eine Verarbeitung durch ausschließlich rechtwinkliges Zuschneiden und mindern somit Verschnitt und Materialkosten.Die Konstruktion mit dem fischer Massivem Schienensystem FMS generiert auch eine Befestigungsbasis für dynamische Lasten und macht das System universell einsetzbar.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die eingeprägte Skalierung vereinfacht das Ablängen der Montageprofile FMP und gewährleistet den korrekten Anbau der Konstruktionselemente.geeignet fürAnwendungSichere Befestigung von schweren Rohrleitungen.Rationeller Aufbau von massiven Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich.
fischer Schiebegleiter mittelschwer FASM1 M10/12 Edelstahl A4
Der Schiebegleiter FASM eignet sich zur Aufnahme von Rohrausdehnungen und ist für mittelschwere Rohre bis DN150 empfohlen. Der FASM hat einen maximalen Schiebeweg von 100 mm bzw. 150 mm und eine maximale Lastaufnahme von 3,0 kN. fischer bietet den FASM mit einem metrischen Kombigewinde M10/M12 an. Der FASM kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Schiebegleiter FASM2 garantiert durch den Brandschutznachweis ein zusätzliches Plus an Sicherheit.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 100 bzw. 150 mm möglich.Kompatibel mit FUS und FMS Schienensystem.G9Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASM flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitschienen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die langen Gleitschienen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASM ist mit den Schienensystemen FUS und FMS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Eine Kreuzgleitfunktion des FASM ist sowohl mit dem FCSM Kreuzgleiter als auch mit dem FASL2 M10 möglich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung
fischer Schiebegleiter mittelschwer FASM1 M10/12 feuerverzinkt fvz
Der Schiebegleiter FASM eignet sich zur Aufnahme von Rohrausdehnungen und ist für mittelschwere Rohre bis DN150 empfohlen. Der FASM hat einen maximalen Schiebeweg von 100 mm bzw. 150 mm und eine maximale Lastaufnahme von 3,0 kN. fischer bietet den FASM mit einem metrischen Kombigewinde M10/M12 an. Der FASM kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Schiebegleiter FASM2 garantiert durch den Brandschutznachweis ein zusätzliches Plus an Sicherheit.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 100 bzw. 150 mm möglich.Kompatibel mit FUS und FMS Schienensystem.G9Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASM flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitschienen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die langen Gleitschienen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASM ist mit den Schienensystemen FUS und FMS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Eine Kreuzgleitfunktion des FASM ist sowohl mit dem FCSM Kreuzgleiter als auch mit dem FASL2 M10 möglich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung
fischer Schienenverbinder FMPC
fischer Schienenverbinder sind optimale Verbindungselemente von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Der FMPC Schienenverbinder ermöglicht die Verbindung aller 3 Profilgrößen der Montageprofile FMP mittels einfachem Durchschrauben und gewährleistet so eine saubere Führung bei der Linienmontage.G9Der FMPC-Schienenverbinder ermöglicht die Verbindung der Montageprofile FMP für ein exaktes Ausrichten der Profile.Alle FMPC-Profilverbinder ermöglichen die Verbindung durch einfaches Durchschrauben für eine schnelle und saubere Montage.Die Profilverbinder FMPC ermöglichen eine steife Verbindung von Profilen und hohe Belastungsmöglichkeiten.geeignet fürAnwendungVerbinden und Ausrichten von Montageprofilen.FMPC geeignet für FMP 90/2,5.FMPC 90, 120 und 160 geeignet für FMP 90, FMP 120 und FMP 160.Zur Anwendung im Innen- und Außenbereich.
fischer Schiebegleiter mittelschwer FASM1 M10/12galvanisch verzinkt gvz
Der Schiebegleiter FASM eignet sich zur Aufnahme von Rohrausdehnungen und ist für mittelschwere Rohre bis DN150 empfohlen. Der FASM hat einen maximalen Schiebeweg von 100 mm bzw. 150 mm und eine maximale Lastaufnahme von 3,0 kN. fischer bietet den FASM mit einem metrischen Kombigewinde M10/M12 an. Der FASM kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Schiebegleiter FASM2 garantiert durch den Brandschutznachweis ein zusätzliches Plus an Sicherheit.Brandprüfung nach MLAR R30 bis maximal R120.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 100 bzw. 150 mm möglich.Kompatibel mit FUS und FMS Schienensystem.G9Der Brand-Prüfbericht nach MLAR R30 bis maximal R120 garantiert eine objektiv geprüfte Funktionssicherheit.Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASM flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitschienen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die langen Gleitschienen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASM ist mit den Schienensystemen FUS und FMS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Eine Kreuzgleitfunktion des FASM ist sowohl mit dem FCSM Kreuzgleiter als auch mit dem FASL2 M10 möglich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung
fischer Schienenverbinder FUF OC 41 feuerverzinkt
Mithilfe der fischer Schienenverbinder FUF OC können Montageschienen verbunden und exakt ausgerichtet werden. Der Schienenverbinder FUF OC lässt in Verbindung mit dem FCN Clix P eine einfache und schnelle Montage zu.Stabiler Verbinder zur Verbindung von FUS-Schienen.G9Der FUF OC Verbinder lässt in Kombination mit dem FCN Clix P eine einfache und schnelle Montage zu.geeignet fürAnwendungVerbindung und Ausrichtung von Montageschienen
fischer Schienenverbinder FUF OC 41
Mithilfe der fischer Schienenverbinder FUF OC können Montageschienen verbunden und exakt ausgerichtet werden. Der Schienenverbinder FUF OC lässt in Verbindung mit dem FCN Clix P eine einfache und schnelle Montage zu.Stabiler Verbinder zur Verbindung von FUS-Schienen.G9Der Verbinder FUF OC lässt in Kombination mit dem FCN Clix P eine einfache und schnelle Montage zu.geeignet fürAnwendungVerbindung und Ausrichtung von Montageschienen.Zur Anwendung im trockenen Innenbereich.
fischer Pendelhänger PDH M12
Der fischer Pendelhänger PDH ist eine Einzelbefestigung mit flexibler Pendelwirkung zur Aufnahme von Längenänderungen von Rohrleitungen. Paarweiser Einsatz erforderlich bei beweglichen Rohren. Die Bauform des Pendelhängers ermöglicht einen Freiheitsgrad von 360°. Gute Höhenjustierung durch die Einschraubhülse.Maximaler Pendelwinkel 12°.PDH / PDH K M 10 und M 12 mit Brandschutzprüfung F120.PDH / PDH K M 10 und M 12 mit Muster-Leitungsanlagen-Richtlinien Prüfung MLAR F30.G9Die Bauform des Pendelaufhängers ermöglicht einen Freiheitsgrad von 360°.Die Einschraubhülse des Pendelhängers ermöglicht eine gute Höhenjustierung.Der max. Pendelwinkel von 12° erlaubt die Aufnahme großer Ausdehnungen.Die Einschraubtiefe der Gewindebolzen gewährleistet eine hohe Zugbelastung.geeignet fürAnwendungEinzelbefestigung mit flexibler Pendelwirkung zur Aufnahme von Längenänderungen von RohrleitungenPaarweises Einsetzen der Pendelhänger bei beweglichen Rohren zur sicheren und verkantungsfreien FührungSicherung der Gewindestange mit Kontermutter
fischer Halteklaue HK 41 12,5 nicht rostender Stahl A4
Die fischer Halteklaue HK 41 ist ein Verbindungselement, das zur Stabilisierung des Schienenprofils eingesetzt wird. Die U-Form der Halteklaue verhindert wirksam das Aufbiegen des Profils. Ihre Form ermöglicht zudem die schnelle und einfache Durchsteckmontage. fischer bietet die HK 41 mit den Standardlochungen 8,5 mm, 10,5 mm, 12,5 mm oder 17 mm. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Aus korrosionsgeschütztem Edelstahl A4 für den Außenbereich und korrosive Atmosphäre.Kein Aufbiegen des Profils.Einfache und schnelle Durchsteckmontage.G9Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Durch die Form der Halteklaue ist die Durchsteckmontage von Schienenprofilen einfach und schnell möglich.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungMit der Halteklaue HK können stabile Verbindungen an den FUS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.
fischer Schiebebügel SB M8
Der fischer Schiebebügel SB ist ein Gleitelement mit einem langen Schiebeweg zur Aufnahme von axialen Längenänderungen von Rohrleitungen. Die Bauform des Schiebebügels lässt eine sichere und leicht laufende Rohraufhängung zu. Gewinde M 10.Erlaubt eine gleitende Aufhängung von Rohrleitungen mittels RohrschellenKompensiert effektiv Längenausdehnung von RohrleitungenAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen Innenbereich(SB M 10) Brandschutzprüfung F120 und Muster-Leitungsanlagen-Richtlinien Prüfung MLAR F30G9Die Bauform des Schiebebügels lässt eine sichere und leichtlaufende Rohraufhängung zu.Der Schiebebügel ist optimal geeignet zur Aufnahme der axialen Längenausdehnungen von Rohrleitungen.geeignet fürAnwendungGleitelement mit langem Schiebeweg zur Aufnahme von axialen Längenänderungen von RohrleitungenMontage des Gleitelements entsprechend den zu erwartenden Längenausdehnungen (kein Verlust an Schiebewegen oder Behinderung des Gleitens)

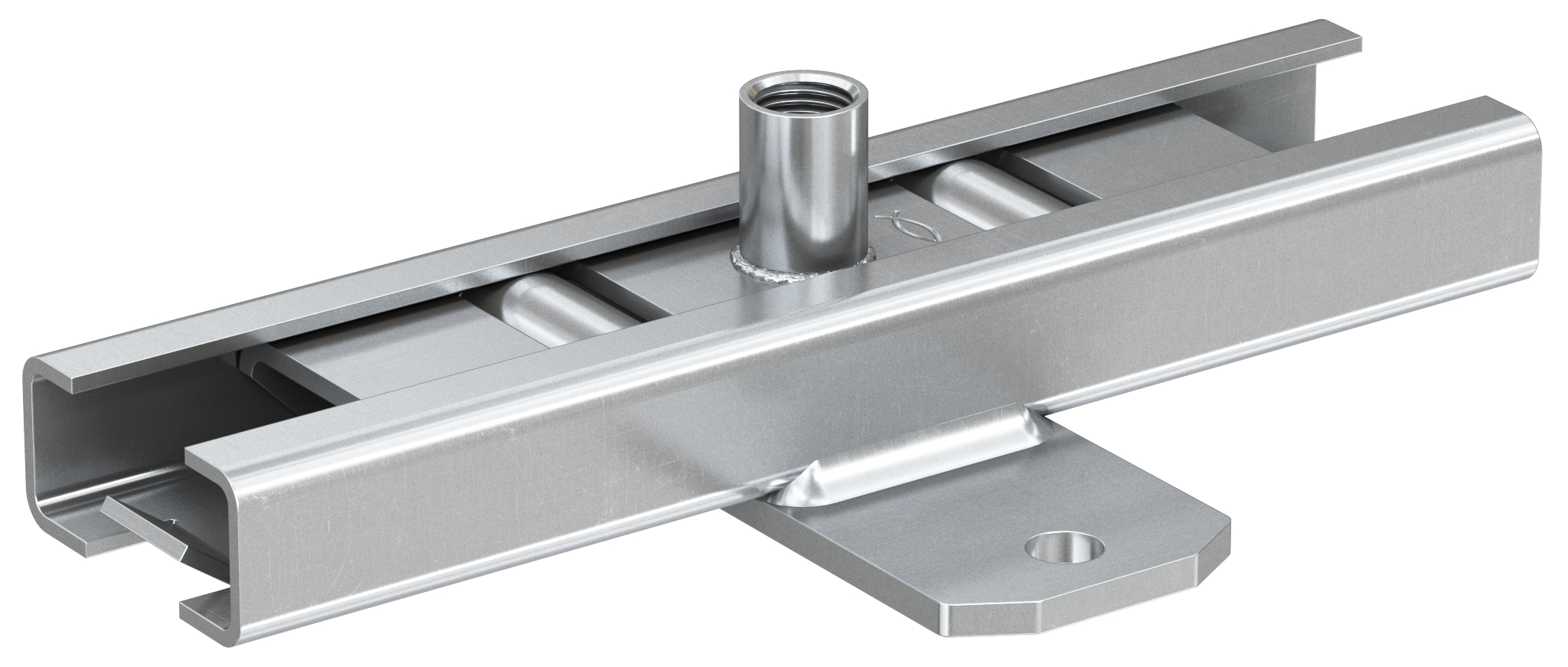

fischer Rollengleiter schwer FASH1 M12/16
Der Rollengleiter FASH eignet sich zur Aufnahme von Rohrausdehnungen und ist für schwere Rohre bis DN350 empfohlen. Der FASH hat einen maximalen Schiebeweg von 140 mm und eine maximale Lastaufnahme von 10,0 kN. fischer bietet den FASH mit einem metrischen Kombigewinde M12/M16 an. Der FASH kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Schiebegleiter FASH2 garantiert durch den Brandschutznachweis ein zusätzliches Plus an Sicherheit.Brandprüfung nach MLAR R30 bis maximal R120.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 140 mm möglich.Kompatibel mit FUS und FMS Schienensystem.G9Der Brand-Prüfbericht nach MLAR R30 bis maximal R120 garantiert eine objektiv geprüfte Funktionssicherheit.Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASH flexibel einsetzbar.Die geringe Gleitreibung der zwei Gleitrollen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die zwei Gleitrollen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASH ist mit den Schienensystemen FUS und FMS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Eine Kreuzgleitfunktion des FASH1 oder FASH2 ist sowohl mit dem FCSM Kreuzgleiter als auch mit dem FASH2 möglich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung
fischer Schiebegleiter leicht FASL1 M8/10
Der Schiebegleiter FASL eignet sich zur Aufnahme von Rohrausdehnungen und ist für leichte Rohre bis DN100 empfohlen. Der FASL hat einen maximalen Schiebeweg von 100 mm bzw. 120 mm und eine maximale Lastaufnahme von 1,5 kN. fischer bietet den FASL mit einem metrischen Kombigewinde M8/M10 und mit einem Einzelgewinde M10 an. Der FASL kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 100 bzw. 120 mm möglich.Kompatibel mit FLS und FUS Schienensystem.G9Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASL flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitschienen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die langen Gleitschienen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASL ist mit den Schienensystemen FLS und FUS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Das flexible Kombi-Doppelgewinde erlaubt die Aufnahme von Rohrschellen diverser Größen.geeignet fürAnwendungHeizungsleitungenKälteleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung
fischer Pendelhänger PDH K M8
Der fischer Pendelhänger PDH ist eine Einzelbefestigung mit flexibler Pendelwirkung zur Aufnahme von Längenänderungen von Rohrleitungen. Paarweiser Einsatz erforderlich bei beweglichen Rohren. Die Bauform des Pendelhängers ermöglicht einen Freiheitsgrad von 360°. Gute Höhenjustierung durch die Einschraubhülse.Maximaler Pendelwinkel 12°.(PDH K M10) Brandschutzprüfung F120 und Muster-Leitungsanlagen-Richtlinien Prüfung MLAR F30.G9Die Bauform des Pendelaufhängers ermöglicht einen Freiheitsgrad von 360°.Die Einschraubhülse des Pendelhängers ermöglicht eine gute Höhenjustierung.Der max. Pendelwinkel von 12° erlaubt die Aufnahme großer Ausdehnungen.Die Einschraubtiefe der Gewindebolzen gewährleistet eine hohe Zugbelastung.geeignet fürAnwendungEinzelbefestigung mit flexibler Pendelwirkung zur Aufnahme von Längenänderungen von RohrleitungenPaarweises Einsetzen der Pendelhänger bei beweglichen Rohren zur sicheren und verkantungsfreien FührungSicherung der Gewindestange mit Kontermutter
fischer Gleitschelle FKS2 50
Die fischer Gleitschelle FKS2 ist eine Rohrschelle mit zwei Schrauben aus galvanisch verzinktem Stahl mit einem Triple-Anschlussgewinde M8 /M10 / ½“. Der Schnellverschluss und das Triple-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage. Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Durch die zusätzliche Beflockung der Gummieinlage können Kunststoff- und Metallverbundrohr mit einem Außendurchmesser von 50 - 160 mm im Innenbereich zum Gleiten oder Klemmen befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Profiliertes Schellenband für herausragende Steifigkeit und StabilitätTriple-Anschlussgewinde M8/M10/1/2“Gleit- und Klemmfunktion für Kunststoffrohreteilweise beflockte Schalldämmeinlage für sicheres GleitenG9Die Distanzringe an der Verschlussschraube gewähren das Gleiten der Rohre.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und zeitsparende Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.Die Anschlussmutter mit Kombigewinde M8 / M10 / ½“ ermöglicht eine optimierte Befestigung zum Untergrund.Die Verlustsicherung der Schraube gewährleistet eine problemlose Montage.Der Kombi-Antrieb PH3/TX25 der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungBefestigung von Kunststoff- und Metallverbundrohren bis 160mmEinsetzbar als Gleitschelle mit Distanzringen oder als Klemmschelle nach Entnahme der DistanzringeZur Anwendung im trockenen Innenbereich.
fischer Halteklaue HK 41 10,5 feuerverzinkt
Die fischer Halteklaue HK 41 ist ein Verbindungselement, das zur Stabilisierung des Schienenprofils eingesetzt wird. Die U-Form der Halteklaue verhindert wirksam das Aufbiegen des Profils. Ihre Form ermöglicht zudem die schnelle und einfache Durchsteckmontage. fischer bietet die HK 41 mit den Standardlochungen 8,5 mm, 10,5 mm, 12,5 mm oder 17 mm. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Halteklaue zur stabilen Direkt-Montage von FUS-Schienen an den Untergrund oder zur steifen Befestigung von Rohrschellen an FUS-Schienen mittels FSM ClixFormschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene KonturenBrandschutzprüfung R120Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Durch die Form der Halteklaue ist die Durchsteckmontage von Schienenprofilen einfach und schnell möglich.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungMit der Halteklaue HK können stabile Verbindungen an den FUS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im Innen- und Außenbereich.
fischer Halteklaue HK 41 8,5
Die fischer Halteklaue HK 41 ist ein Verbindungselement, das zur Stabilisierung des Schienenprofils eingesetzt wird. Die U-Form der Halteklaue verhindert wirksam das Aufbiegen des Profils. Ihre Form ermöglicht zudem die schnelle und einfache Durchsteckmontage. fischer bietet die HK 41 mit den Standardlochungen 8,5 mm, 10,5 mm, 12,5 mm oder 17 mm. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Halteklaue zur stabilen Direkt-Montage von FUS-Schienen an den Untergrund.Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Brandschutzprüfung R120 (nicht gültig für HK 41 8,5).Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30 (nicht gültig für HK 41 17).G9Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Durch die Form der Halteklaue ist die Durchsteckmontage von Schienenprofilen einfach und schnell möglich.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungMit der Halteklaue HK können stabile Verbindungen an den FUS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im trockenen Innenbereich.
fischer Justierrad FAW M8, galvanisch verzinkt
Das fischer Justierrad FAW ist ein Verbindungselement das zur Höhenjustierung und zur Stabilisierung von abgehängten FUS Schienenprofilen mit Gewindestangen ohne Werkzeug eingesetzt wird. Die Form des Justierrads hilft bei der Führung und Stabilisierung der Montageschiene FUS, sowie bei der mittigen Ausrichtung durch Eingriff in die offene Schienenseite. Durch die Brandprüfung kann das FAW Justierrad auch für Installationen in Flucht- u. Rettungswegen eingesetzt werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Ermöglicht die Höhenjustierung von Montageschienen FUS ohne Werkzeug.Brandgeprüfte und mittig geführte Schienenbefestigung an Gewindestangen.Durch die Brandprüfung auch für die Installation in Flucht- und Rettungswegen geeignet.G9Der Brandprüfbericht nach MLAR/EN1366 garantiert objektiv geprüfte Funktionssicherheit.Die Höhenjustierung und Fixierung der Montageschiene FUS mit dem Justierrad FAW ist ohne Werkzeuge (handfest) möglich.Eine Führung und Stabilisierung der Montageschiene FUS, sowie die mittige Ausrichtung, ist durch Eingriff des FAW Justierrads in der offenen Schienenseite gegeben.Die schnelle Montage der abgehängten FUS-Montageschiene an Gewindestangen ist durch das komplette FAW Justierrad als Ersatz für die Kombination aus Halteklaue, Schieber und Mutter gegeben.Die nachträgliche Justage mittels Justierrad FAW unter Auflast, kann durch einen Hakenschlüssel (DIN 1810-A40-42) erleichtert werden.geeignet fürAnwendungBefestigung und Höhenjustierung von abgehängten Montageschienen FUS mit Gewindestangen.Paarweiser Einsatz zur Befestigung wird empfohlen.Zur Anwendung im trockenen Innenbereich.
fischer Rundstahlbügelverbinder FETR-C 9 feuerverzinkt
Der fischer Rundstahlbügelverbinder FETR-C erlaubt die einfache Anbindung von ETR-Rundstahlbügeln an das FUS-Schienensystem. Mit dem FETR-C ist eine freie Positionierung von ETR-Rundstahlbügeln auf allen FUS-Schienenprofilen unabhängig vom Lochbild der FUS-Schienen möglich. Dabei erfolgt die Verbindung der Rundstahlbügelverbinder FETR-C an die FUS-Schiene mittels unserer bewährten Schiebemutter FCN Clix P und Sechskantschrauben SKS. Für die Anbindung von Rundstahlbügeln ETR an den Rundstahlbügelverbinder FETR-C werden 2 zusätzliche Muttern empfohlen.Der FETR-C ermöglicht die Verbindung von ETR-Rundstahlbügeln an FUS-Schienen und erlaubt dabei eine freie Positionierung der ETR-Rundstahlbügel auf den FUS-SchienenprofilenUnabhängige Positionierung von ETR-Rundstahlbügeln ohne Berücksichtigung des Lochbildes der FUS-SchienenprofileG9Der FETR-C ermöglicht die Verbindung von Rundstahlbügeln ETR an FUS-Schiene und erlaubt dabei eine freie Positionierung der ETR-Rundstahlbügel auf den FUS-Schienenprofilen.Unabhängige Positionierung von ETR-Rundstahlbügeln ohne Berücksichtigung des Lochbildes der FUS-Schienenprofile.geeignet fürAnwendungRundstahlbügelverbinder zur Verwendung mit FUS-Schienen in Kombination mit Rundstahlbügel ETR
fischer Halteklaue HK 31 8,5
Das fischer Verbindungselement Halteklaue HK 31 erleichtert mit speziellen Haltelaschen die formschlüssige und stabile Verbindung auch bei abgependelten Schienen. Die Haltelaschen ermöglichen eine einfache Montage längs und quer zum Schienenprofil FLS. fischer bietet die Halteklaue mit den Standardlochungen 8,5 mm oder 10,5 mm an. Diese ermöglichen die einfache und passgenaue Montage und sparen somit Zeit und Kosten. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Brandschutznachweis sorgt bei der Halteklaue für das Plus an Sicherheit.Halteklaue zur stabilen Direkt-Montage von FLS Schienen an den Untergrund oder zur steifen Befestigung von Rohrschellen an FLS Schienen mittels FSM ClixFormschlüssige Verbindung mit der FLS Schiene durch seitlich gebogene KonturenAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichBrandschutzprüfung R120Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Die speziellen Haltelaschen an der Halteklaue HK 31 ermöglichen die formschlüssige Montage längs und quer zur Schienenrichtung.Die Standardlochung der Halteklaue erlaubt die einfache und schnelle Durchsteckmontage zur Anbindung von Schienenprofilen.geeignet fürAnwendungMit der Halteklaue HK 31 können stabile Verbindungen an den FLS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im trockenen Innenbereich.
T-Schlauchverbindungsstutzen RIEGLER
aus Messing CW617N · Arbeitsdruck: 10 bar Weitere technische Eigenschaften: · L2: 27mm · L1: 54mm
T-Steckverbindung Blaue Serie RIEGLER
Blaue Serie · aus Kunststoff · einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren · Temperaturbereich -20 °C bis +80 °C Weitere technische Eigenschaften: · L1: 27,9mm
Y-Schlauchverbindungsstutzen LW 9 RIEGLER
aus Messing CW617N · Arbeitsdruck: 10 bar Weitere technische Eigenschaften: · L2: 27mm
Gerade Steckverbindung RIEGLER
Blaue Serie · aus Kunststoff · einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren · Druck max. 10 bar Weitere technische Eigenschaften: · L1: 47,0mm
Gerade Steckverbindung RIEGLER
Blaue Serie · aus Kunststoff · einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren · reduzierend · Druck max. 10 bar Weitere technische Eigenschaften: · L1: 34,5mm
