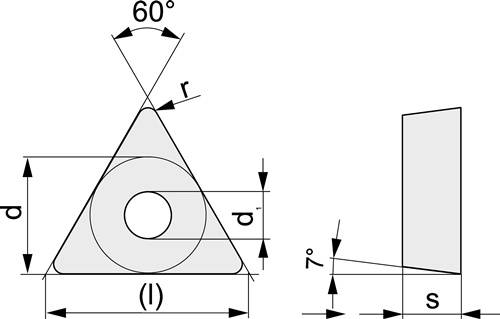

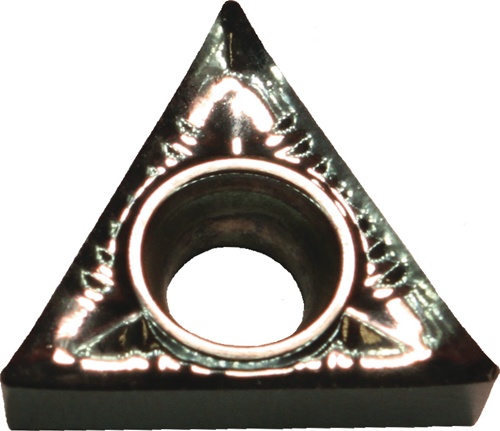

TECWERK Wendeschneidplatte TCGT110202-ALU ALU Bearb.Alu.

HSS-Co5 · DIN 1880 · Typ HR · hinterschliffenes Kordelprofil · mit Längs- und Quernut nach DIN 138 · rechtsschneidend · zum Fräsen von Bau-, Einsatz- und Vergütungsstählen sowie kurzspanenden NE-Metallen

HSS · DIN 338 · Typ W · Spitzenwinkel 130° · profilgeschliffen · mit Zylinderschaft · rechtsschneidend · für weiche und langspanende Werkstoffe wie Aluminium-Legierungen (langspanend), Zink, Hütten-Kupfer, silumin, Elektron, Zamak, Kunststoffen (weich), Blei und Holz Industriequalität Weitere technische Eigenschaften: · Vorschub in Al Knetleg.: 0,13mm/U · Qualität: profilgeschliffen

Hartmetall · mit Normalverzahnung · Typ INOX · Schaft-Ø 6 mm · für den Einsatz in Edelstahl sowie ferritischen, austenitischen und martenitischen Materialien Weitere technische Eigenschaften: · Typ: INOX

Hartmetall · Form D (KUD nach DIN 8033) · Kugelform · mit Kreuzverzahnung · Schaft-Ø 3 mm

Der Standard for Wood Fasefräser mit 25-Grad-Winkel ermöglicht eine hohe Schneidleistung für konsistentes Anschrägen. Mit hochwertigen Schneiden aus Wolframcarbid für Haltbarkeit und zuverlässiges Schneiden. Auch begrenzt das Design des Fräsers die Spangröße und vermeidet damit Rückschlag. Der Fräser ist für konsistentes Anschrägen von Kanten in Weich- und Hartholz sowie Holzverbundstoffen geeignet. Die Fasenbreite wird einfach durch Verstellen der Fräserhöhe geregelt. Der 25-Grad-Winkel ist zudem ideal zum Anschrägen von Holzbrettern. Das Kugellager ermöglicht direktes Führen auf dem Werkstück ohne Seitenführung. Weitere technische Eigenschaften: · Max. Rotationsgeschwindigkeit: 35000min-1

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 16,5mm · d: 9,525mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / 0,27 mm/U in Rostfrei / 0,3 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 220 m/min in Stahl / 130 m/min in Rostfrei / 205 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Hartmetall · Schaft-Ø 3 mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 11,6mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 3,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 180 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 645 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Gerade genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M5 mit 0.80 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 6.0mm Schaft und 4.9mm Vierkantantrieb · VHM mit TiCN Beschichtung 2xD Durchgangs- und Sacklochgewinde in angelassener gehärteter Stahl oder gehärteter Stahl Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 6 · Einspannlänge - Metrisch (LSC): 8 · Schaft: Zylindrischer Schaft mit Vierkant

Gerade genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M8 mit 1.25 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 8.0mm Schaft und 6.2mm Vierkantantrieb · VHM mit TiCN Beschichtung 2xD Durchgangs- und Sacklochgewinde in angelassener gehärteter Stahl oder gehärteter Stahl Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 8 · Einspannlänge - Metrisch (LSC): 9 · Schaft: Zylindrischer Schaft mit Vierkant

HSS · DIN 338 · Typ W · Spitzenwinkel 130° · profilgeschliffen · mit Zylinderschaft · rechtsschneidend · für weiche und langspanende Werkstoffe wie Aluminium-Legierungen (langspanend), Zink, Hütten-Kupfer, silumin, Elektron, Zamak, Kunststoffen (weich), Blei und Holz Industriequalität Weitere technische Eigenschaften: · Vorschub in Al Knetleg.: 0,12mm/U · Qualität: profilgeschliffen

HSS-Co5 · DIN 1880 · Typ NR · hinterschliffenes Kordelprofil · mit Längs- und Quernut nach DIN 138 · rechtsschneidend · zum Fräsen von Bau-, Einsatz- und Vergütungsstählen sowie kurzspanenden NE-Metallen

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 5,6 mm in Stahl / - mm in Rostfrei / 5,6 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 1 mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / 0,4 mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / - mm/U in Rostfrei / 0,17 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,11 mm/U in gehärtete Stähle · Vorschub max.: 0,52 mm/U in Stahl / - mm/U in Rostfrei / 0,52 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / 0,26 mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / - m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 40 m/min in gehärtete Stähle · Vc max.: 345 m/min in Stahl / - m/min in Rostfrei / 325 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / 65 m/min in gehärtete Stähle

vernickelte Ausführung · mit Innenkühlung · verstellbar · 10° - 80° · universell einsetzbarer Wendeplatten-Frässenker zum Fasen, Entgraten von Kanten, Rund- und Langlöchern und Senken bei starren Einsatzverhältnissen · ruhiger Lauf und stabile Ausführung und stabile Konstruktion · Zylinderschaft mit Mitnahmefläche nach DIN 1835 B · mit SCMT auch als Rückwärtssenker einsetzbar · Verstellbereich D min - D max 10° 5 - 32 20° 6 - 33 30° 7 - 34 40° 10 - 33 45° 11 - 33 50° 13 - 32 60° 16 - 31 70° 19 - 29 80° 23 - 27 Weitere technische Eigenschaften: · Oberfläche: vernickelt · Wendeplatte: TCMT 16T3, SCMT 1204 · Einsatzlänge: 60mm

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / - mm/U in Rostfrei / 0,26 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 255 m/min in Stahl / - m/min in Rostfrei / 240 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 355 m/min in Stahl / - m/min in Rostfrei / 335 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

45° · vernickelte Ausführung · für Wendeschneidplatte TCGX 1635 · 1. Wahl für die Bearbeitung mit Handbohrmaschinen · gute Führung durch gegenüberliegende präzisionsgeschliffene Gleitplatte Weitere technische Eigenschaften: · Schneidenanzahl: 1 · Oberfläche: vernickelt · Wendeplatte: TCGX 1635

HSS-Co5 · DIN 340 · Typ GT · Spitzenwinkel 130° · profilgeschliffen mit Kreuzanschliff ab Ø 3,0 mm · mit Zylinderschaft · rechtsschneidend · für tiefe Löcher sowie zum Bohren von Stahl und Guss sowie rost- und säurebeständige Stähle mit Festigkeiten über 800N/mm² Industriequalität Weitere technische Eigenschaften: · Vorschub in Stahl bis 1000 N: 0,06mm/U · Qualität: profilgeschliffen

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 3,17g · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RDMW 10PR · Nettogewicht: 2,038g

Spiral genuteter Gewindebohrer · Anschnittform C mit 2-3xP Gewindeanschnitt · ISO-Metrisches Gewinde M2 mit 0.40 mm Steigung und 6H Toleranzklasse · Abmessungen nach DIN 371 Standard mit 2.8mm Schaft und 2.1mm Vierkantantrieb · HSSE-PM mit blanker Oberfläche und 15° Helixwinkel 1.5xD Sacklochgewinde in legierter Weitere technische Eigenschaften: · Schneidrichtung: Rechts · Schaft-Ø: 2.8 · Einspannlänge - Metrisch (LSC): 5 · Schaft: Zylindrischer Schaft mit Vierkant

27 mm Führungshülse
