Probst HVZ-UNI-II-EK Hydraulische Verlegezange

Auf großen Rädern noch einfacher und bequemer Platten verlegen – schnell und effizient. Einfacher Anbau an VPH oder FXAH-120-DUO-Set.

Die schnellste Verlegezange der Welt Die HVZ-PAVERTRON ist die weltweit erste elektro-hydraulische Pflasterverlegezange für den Bagger­anbau (ab 2,5 Tonnen). Schneller, flexibler und intelligenter – entwickelt für Profis, um den Verlegeprozess noch effektiver zu machen. Eine Investition, die sich in kürzester Zeit auszahlt. Bis zu 700 m² pro Tag: Die HVZ-PAVERTRON bringt Ihren Verlegeprozess auf ein neues Tempo. Dank des Speed-Programms und der Booster-Funktion werden die Zykluszeiten drastisch reduziert. Das Ergebnis? Maximale Produktivität bei jeder Verlegung. Ein weiteres Highlight ist das patentierte Kalibrierprogramm. Es passt die Zange an das Trägergerät an – um die maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Elektro-hydraulische Steuerung: Geschwindigkeit neu definiert Die elektro-hydraulische Steuerung der HVZ-PAVERTRON sorgt für eine nie dagewesene Geschwindigkeit und Präzision. Während der Antrieb hydraulisch bleibt, übernimmt die elektronische Steuerung die „Intelligenz“ des Systems. Dank der 10 Programme, sind Sie bestens auf jede Herausforderung vorbereitet. Das Standard-Programm beschreibt den Standardablauf eines vollen Verlegezyklus. Mit dem Standard Programm und der mechanischen Booster-Funktion reduziert sich ein voller Zangenablauf auf nur 4,5 Sekunden. Das macht die HVZ-PAVERTRON zur schnellsten Baggeranbauzange der Welt. So pflastern Sie bei guter Baustellenorganisation bis zu 700 m². Die Programmauswahl erfolgt direkt an der Zange über das intuitive Farbdisplay oder mit der optionalen Fernbedienung bequem aus der Kabine heraus. Im Lieferumfang der HVZ-PAVERTRON ist ein 4 Ah / 18V Akku von Makita enthalten. Mit einer Akkuladung erreicht die Zange bis zu ca. 560 Verlegezyklen. Mit einem optionalen Adapter (separat erhältlich, wird von Probst nicht angeboten) sind auch Akkus anderer Hersteller wie Bosch, CAS, Dewalt oder Milwaukee nutzbar.   Robust, langlebig und sicher Auf der Baustelle zählt Robustheit und Zuverlässigkeit – und genau dafür wurde die HVZ-PAVERTRON entwickelt. Ihre optimierte Konstruktion spart Gewicht, ohne an Stabilität einzubüßen. Für maximale Sicherheit im Einsatz zeigt eine Signallampe verschiedene Zustände der Zange an. So weiß der Fahrer unter anderem, dass die Steinlage sicher gegriffen wurde. Klappbare Handgriffe erleichtern das Anlegen an engen Stellen wie Hauswänden – und das ohne zeitaufwendige Demontage – und dienen gleichzeitig als Auflage für die Baggeraufhängung. Flexibilität, die überzeugt Durchdacht bis ins kleinste Detail – die HVZ-PAVERTRON überzeugt durch Geschwindigkeit und Leistung und begeistert mit innovativen Lösungen für den Verlegealltag. Mit ihrer robus­ten Bauweise ist die Zange für Bagger ab 2,5 Tonnen geeignet und liefert bei allen Projekten Höchstleistungen. Kurze Absetzrollen reduzieren den Bedarf an vorbereitenden Handarbeiten: Eine Steinreihe genügt, um den maschinellen Verlegeprozess zu starten.  Die verschiebbaren Lamellen schützen bereits verlegte Steinlagen vor ungewolltem Verschieben. Ein Takt- und Betriebsstunden-Zähler bietet erstmals die Möglichkeit, Verleihgebühren und Aufträge präzise zu kalkulieren – ideal für Mietparks und Handwerker, die auf die Wirtschaftlichkeit achten. Adapter für jede Herausforderung Die HVZ-PAVERTRON ist das Multitalent zum maschinellen Verlegen unterschiedlichster Steinformationen. Steinlagen, die ab Werk in der gewünschten Formation geliefert werden, können ohne weiteres Zubehör verlegt werden. Mit den Rollen-Positionsadaptern verschieben Sie Steinlagen noch sanfter in den gewünschten Verbund. Der Verschiebeadapter HVZ-VA-SUPERSOFT erleichtert das Verschieben von verschiebesicheren Steinen, ohne deren Abstandshalter zu beschädigen. Statt mit erhöhter Kraft zu arbeiten, werden die Steinreihen vorab leicht V-förmig aufgespreizt und dann schonend ver­schoben – ein Arbeitsgang, perfekte Ergebnisse. Mit dem Verschiebeadapter HVZ-VA-180° entfällt das zeitaufwendige manuelle Drehen der Zange beim Verlegen im 1/3 Läuferverband. Die Steinlage kann direkt in Position verschoben werden, ohne dass zusätzliche Arbeitsschritte nötig sind. Alle Adapter lassen sich nachträglich an die Halfeneisen der Nebenspannung der HVZ-PAVERTRON anschrauben und sorgen so für maximale Effizienz auf der Baustelle. 10 Programme für maximale Flexibilität P1 – Standard – Ablauf eines Standard-Verlegezyklus Bei Platzmangel und an engen Stellen wie Hauswänden P2 – Standard Speed – Standardablauf mit schnellem Ausrichten Bei freien Flächen ohne Hindernisse P3 – Light – Standardablauf ohne seitliches Ausrichten Bei einfachen Steinlagen, wie Knochensteinen, die bereits im Verband liegen und bei denen keine seitliche Ausrichtung notwendig ist. P4 – Herringbone – Verlegen mit geschlossener Haupt- und Seitenspannung Bei 90°-Fischgrät-Steinlagen P5 – Standard Shift – Standardverschiebeablauf Für leicht verschiebbare Steinlagen P6 – Medium Shift – Standardverschiebeablauf mit zweimaligem Klopfen der Seitenspannung Für mittelschwer verschiebbare Steinlagen P7 – Heavy Shift – Standardverschiebeablauf mit dreimaligem Klopfen der Seitenspannung Für schwer verschiebbare Steinlagen P8 – Shift & Turn – Verschieben im 1/3-Verband Zum Verschieben von ungeraden Reihen im 1/3 Verband P9 – Plate Shift – Verschieben auf glattem Untergrund Bei schwer verschiebbaren Steinen, die sich nicht auf der Palette verschieben lassen. P10 – Calibration – Anpassen der Zange auf Hydraulik des Trägergerätes Um maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Test – Zur Lokalisierung von Funktionseinschränkungen Alle Zangenbewegungen werden 2-mal ausgeführt wie HVZ-PAVERTRON, aber mit zusätzlich angebautem Satz Fischgrät-Adapter mit RE-Messer für Rechtecksteine und Tonnenrollen.

Für den Einsatz am LKW-Ladekran und Stapler.Serienmäßig ausgerüstet mit Schutzkette, somit zugelassen nach EN 13155 für den Transport von Einzellasten (z.B. kunststoffverpackte, palettierte Lasten).Zugelassen für den Einsatz am LKW-Ladekran für Entladearbeiten auf Baustellen im bodennahen Bereich ohne Anlegen einer Schutzkette.Nutzhöhe und Zinkenabstand (außen) verstellbar.Für den Einsatz am LKW-Ladekran mit hydraulischem Drehkopf empfiehlt sich der Einsatz der Schnellwechselvorrichtung SWV (siehe Seite 58).

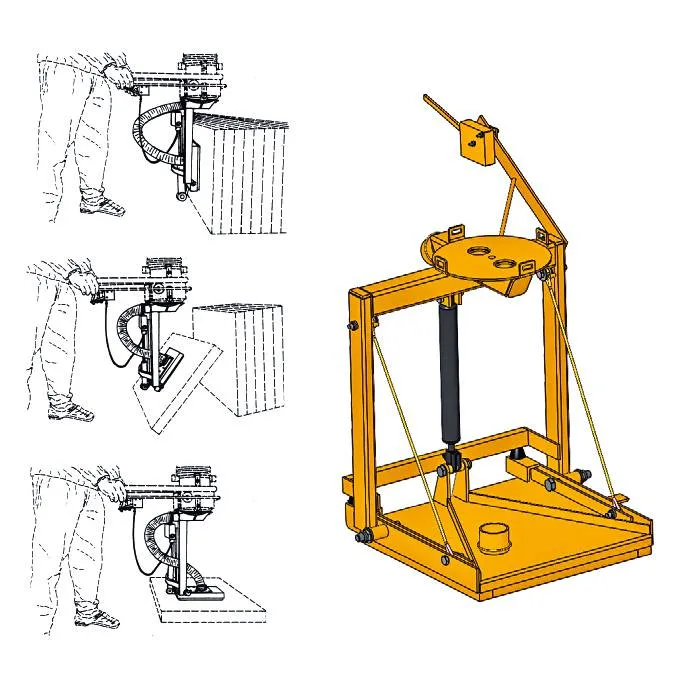

Mit Rückholautomatik ESP-SW-B Speziell entwickelt für die Verlegung von plattenförmigen Elementen, welche senkrecht stehend auf der Baustelle angeliefert werden und horizontal verlegt werden sollen. Steinplatten können senkrecht stehend angesaugt und angehoben werden. Schwenkung in die horizontale Stellung erfolgt frei schwebend, gesteuert über Handhebel. Nach Ablage der Platte in horizontaler Stellung schwenkt die Saugplatte bei erneuter Bedienung des Handhebels automatisch wieder in die vertikale Aufnahmestellung zurück. Horizontale Aufnahme und vertikale Ablage auf Anfrage. Mit freier Schwenkung ESP-SW-F: Speziell entwickelt für die innerbetriebliche Handhabung von Beton- und Natursteinplatten. Bei außermittigem Ansetzen der Saugplatte auf horizontal liegende Steinplatten werden diese beim Anheben gleichzeitig aufgestellt und lassen sich vertikal in eine Transportplatte einstapeln. Bei mittigem Ansetzen der Saugplatte erfolgt kein Schwenkvorgang. Saugplatte läßt sich in verschiedene Winkelstellungen über Federriegel arretieren. Mit integrierter Belüftungseinrichtung für besseres Ablöseverhalten. Betätigung der Belüftungseinrichtung nur bei sicher abgesetzter Last erlaubt! Aufnahme passend für Schnellwechseladapter SWA-200.

Typ RGV-9/9 für Rasengittersteine 60 x 40 cm, Lochmaß 9 x 9 cm.Verlegt 1 bis 5 Steine gleichzeitig.Andere Adapter auf Anfrage.

Abmessungen: 900 x 80 mm Tiefe: 120 mm Winkel: 90° Tragfähigkeit WLL: 85 kg bei -0,2 bar

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm.

Plattenträger mit verstellbarem Greifbereich zum Heben von Platten. Ausführung mit austauschbaren Klammerbacken und galvanischer Verzinkung für Oberflächenschutz. Produktvorteile Großer Verstellbereich (220–505 mm) für unterschiedliche Plattenstärken Hebelübersetzung zur erleichterten Betätigung Austauschbare Klammerbacken zur längeren Nutzbarkeit Galvanisch verzinkte Oberfläche für dauerhaften Korrosionsschutz Kompakte Bauweise bei geringem Eigengewicht (1,5 kg) und Tragfähigkeit 60 kg Einsatzbereiche Einsatz als Plattenträger in der Hebetechnik (Kleingeräte) zum Heben von Platten mit variablem Greifbereich. Technische Hinweise Hersteller: Probst Typ: PPH-22/50 Hersteller-Nr.: 53200052 EAN: 4054979418744 Greifbereich: 220–505 mm Tragfähigkeit (WLL): 60 kg Eigengewicht: 1,5 kg Eintauchtiefe: 30 mm Backenlänge: 100 mm Oberfläche: galvanisch verzinkt Besondere Merkmale: große Hebelübersetzung, austauschbare Klammerbacken

Sandstrahl Kit SSK für EASYCLEAN EC-60 Zur Entfernung von hartnäckigster Verschmutzung bis hin zur Entrostung und dergleichen kann dem Sprühwasser durch diese Einrichtung Strahlsand zudosiert werden. (Strahlsand nicht im Kit enthalten.) (0,1 – 0,5 mm Körnung Quarzsand)

Abmessungen: 900 x 120 mm Tiefe: 155 mm Winkel: 101° Tragfähigkeit WLL: 150 kg bei -0,2 bar

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

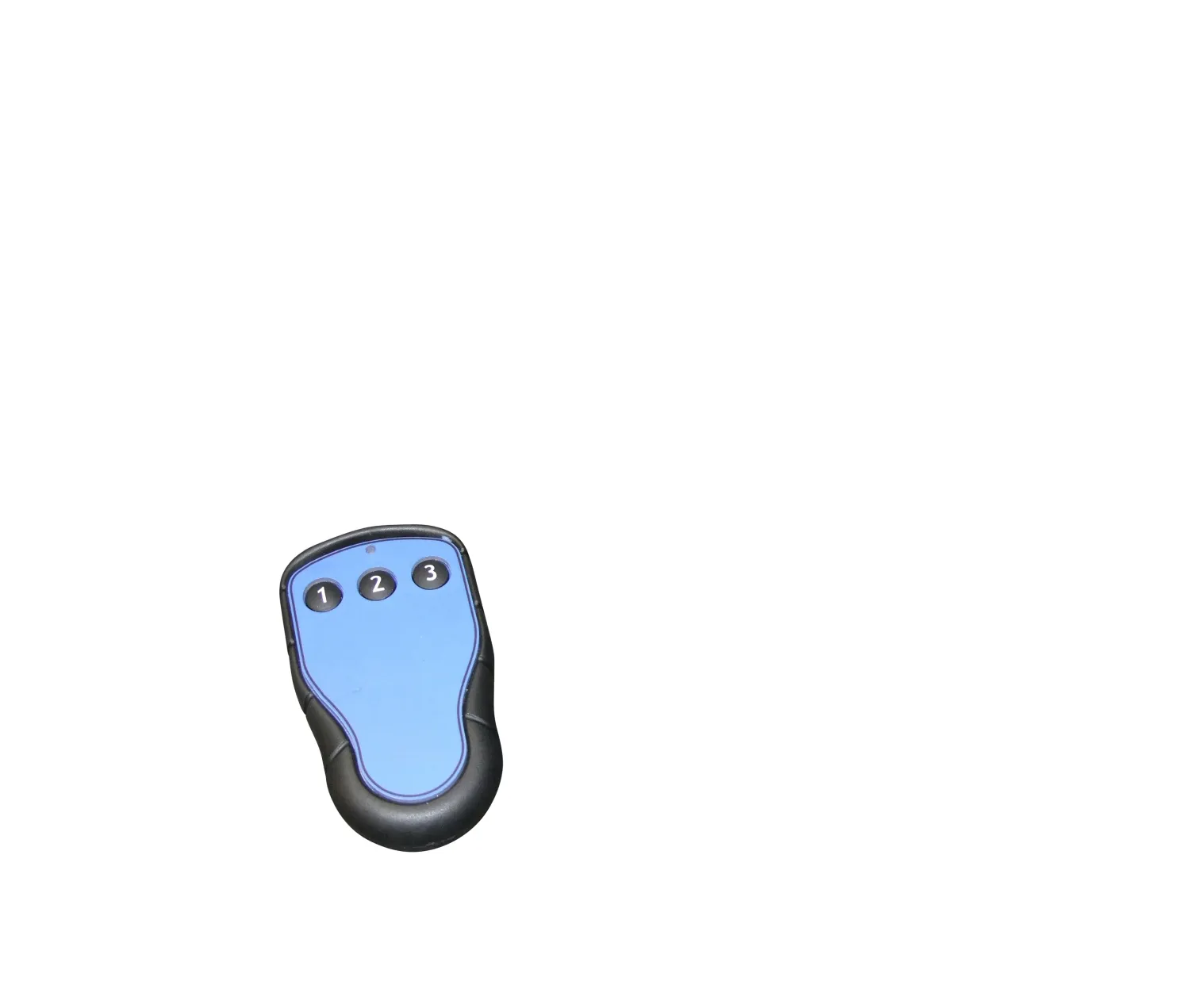

Mit dieser Funkfernsteuerung kann das Ansaugen und Ablösen des Powerjets PJ1650-B ganz einfach vom Trägergerät aus gesteuert werden. Außer dem Fahrer ist somit keine weitere Arbeitskraft nötig.

Speziell geeignet für Schachtunterteile, Schachtringe (ab Bauhöhe 500 mm) und Konen mit einem Innendurchmesser von:SVZ-UNI: 625/700/800/1.000/1.050/1.200/1.250/1.350/1.500 mm. Weitere Detailinformationen Mit zusätzlicher Aufhängungsposition für ein waagerechteres Hängen der Konen.Kein zusätzlicher Bediener nötig, da der Maschinenführer das Greifen und Lösen mit einer seitlichen Bewegung des Huborgans „schaltet“. Die Einstellung auf die unterschiedlichen Nennweiten erfolgt mit wenigen Handgriffen über Steckbolzen. Eine Umstellung beim Greifen von Schachtringen und Konen ist nicht notwendig, da die SVZ-UNI über zwei Greiferebenen verfügt.Schnelles und einfaches Handling von Schachtteilen aller Art.Mit hochfestem Kettengehänge und Einhängeöse.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SVZ-UNIBest.Nr.: 54000046Beschreibung: AllgemeinDurchmesser Nennweite: 625-1500 mmEigengewicht: 103 kgTragfähigkeit/WLL: 2500 kg

Durch extra tiefgreifende Klauen (je nach Typ zwei, drei oder vier) und Gummiauflage für Schachtringe nach DIN 4034, Teil 1 und 2 geeignet. Einstellung auf Rohrdimensionen durch Steckbolzen. Da nur die Rohrwandung geklemmt wird, kein radialer Druck, daher frühe Räumung der Fertigungsfläche möglich.

Das kraftvolle Vakuumgebläse saugt selbst stark poröse Plattenbeläge sowie auch Waschbetonoberflächen schnell und sicher an. Mit integrierter Saugplatte bis 50 kg und Schnellwechselfunktion. Mit diesem neuen Verlegegerät lassen sich alle Arten von Platten schnell und vor allem körperschonend fugenlos verlegen.Über die Schnellwechselfunktion können alle Standardsaugplatten in Sekundenschnelle ohne Werkzeug angebaut werden. Stecker-Typ F, 230 V.

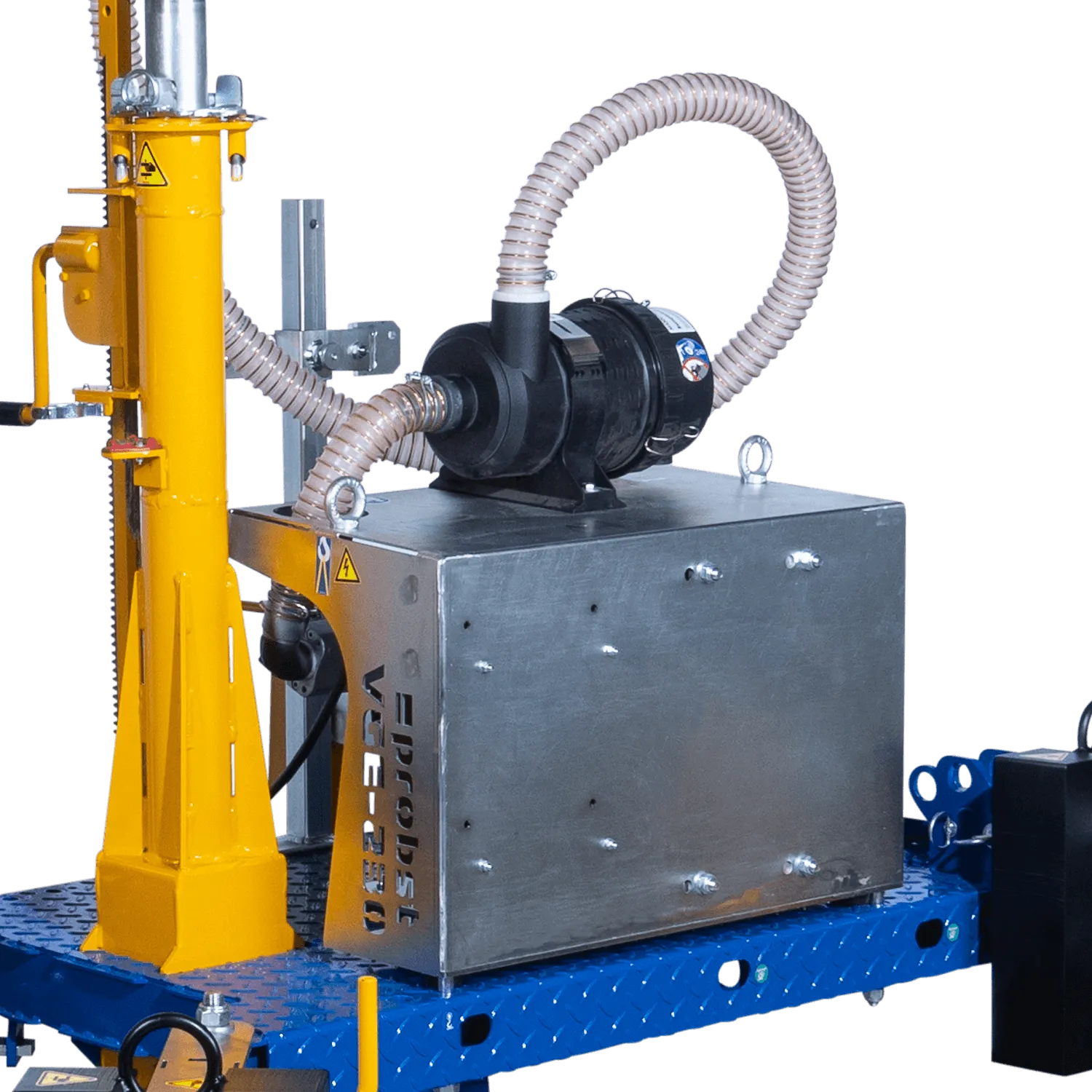

Das Gebläse wird an einen haushaltsüblichen 230 V Stromanschluss angeschlossen. Alle Probst-Vakuumhubeinheiten von HE-35 bis HE-85 können damit ohne Einschränkung betrieben werden. Bei saugdichten Werkstoffen kann auch die Vakuumhubeinheit HE-150 betrieben werden.

Abmessungen: 500 x 190 mm Tragfähigkeit WLL: 150 kg (max. WLL von HE)

Mit Rückholautomatik ESP-SW-B Speziell entwickelt für die Verlegung von plattenförmigen Elementen, welche senkrecht stehend auf der Baustelle angeliefert werden und horizontal verlegt werden sollen. Steinplatten können senkrecht stehend angesaugt und angehoben werden. Schwenkung in die horizontale Stellung erfolgt frei schwebend, gesteuert über Handhebel. Nach Ablage der Platte in horizontaler Stellung schwenkt die Saugplatte bei erneuter Bedienung des Handhebels automatisch wieder in die vertikale Aufnahmestellung zurück. Horizontale Aufnahme und vertikale Ablage auf Anfrage. Mit freier Schwenkung ESP-SW-F: Speziell entwickelt für die innerbetriebliche Handhabung von Beton- und Natursteinplatten. Bei außermittigem Ansetzen der Saugplatte auf horizontal liegende Steinplatten werden diese beim Anheben gleichzeitig aufgestellt und lassen sich vertikal in eine Transportplatte einstapeln. Bei mittigem Ansetzen der Saugplatte erfolgt kein Schwenkvorgang. Saugplatte läßt sich in verschiedene Winkelstellungen über Federriegel arretieren. Mit integrierter Belüftungseinrichtung für besseres Ablöseverhalten. Betätigung der Belüftungseinrichtung nur bei sicher abgesetzter Last erlaubt! Aufnahme passend für Schnellwechseladapter SWA-200.
