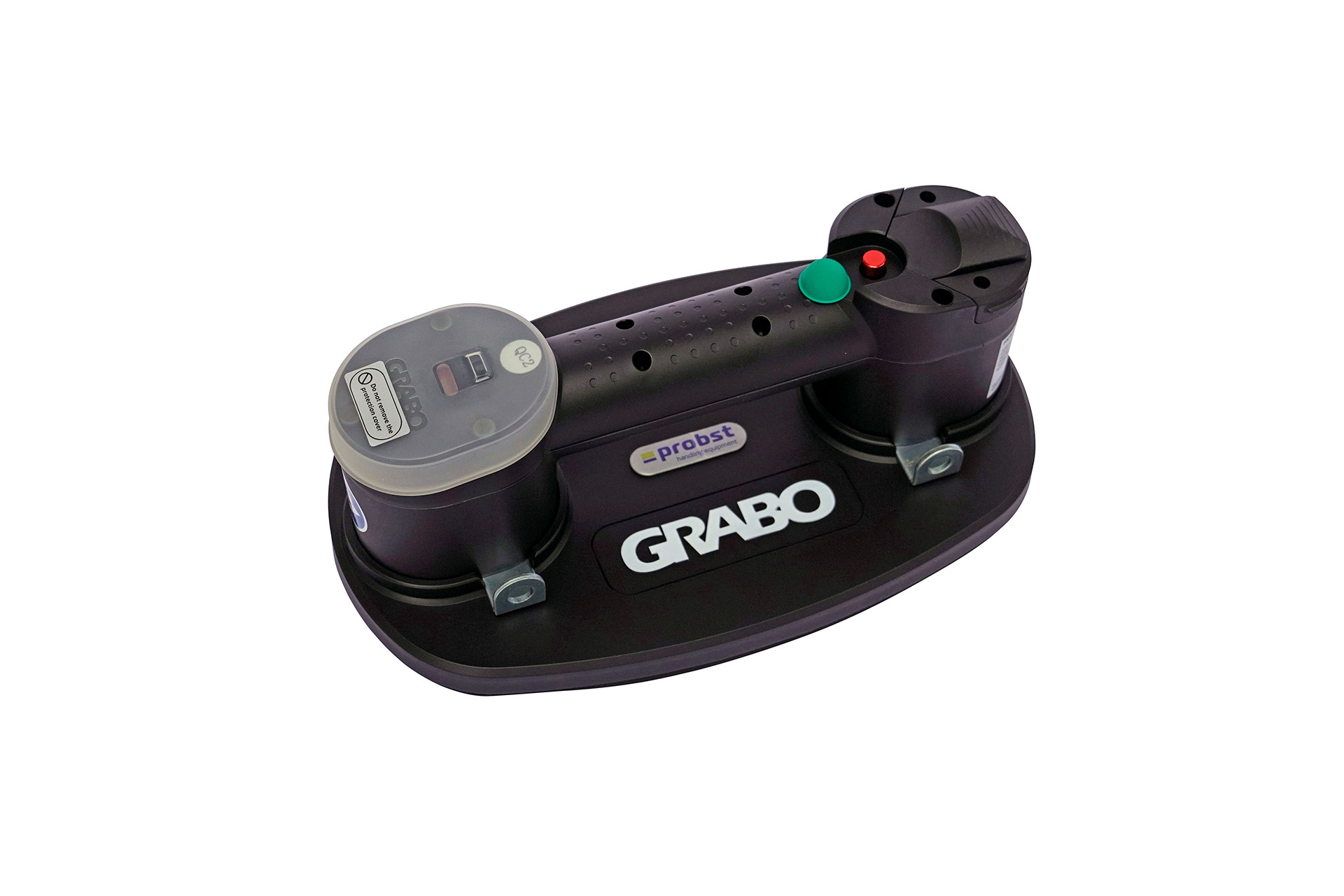

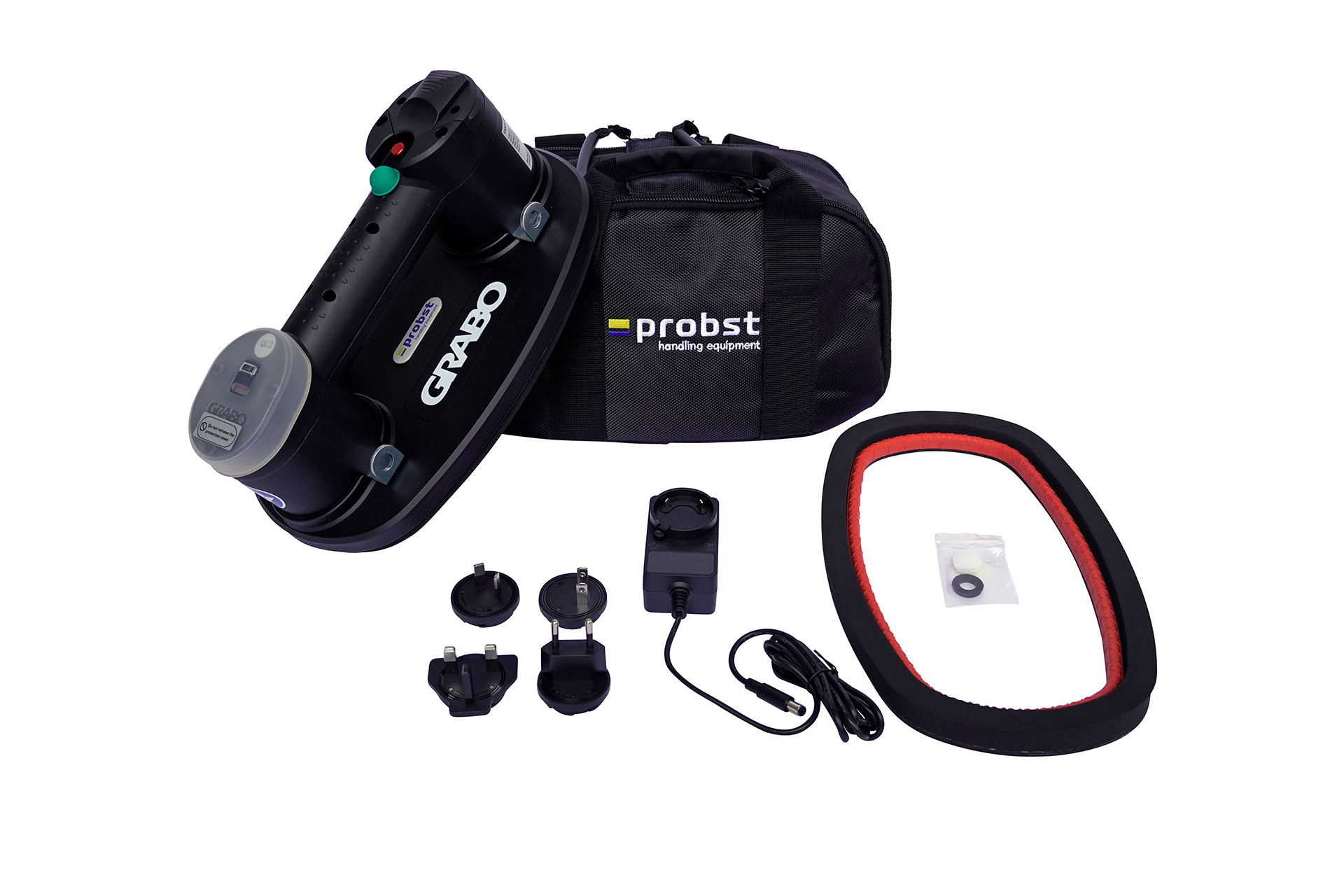

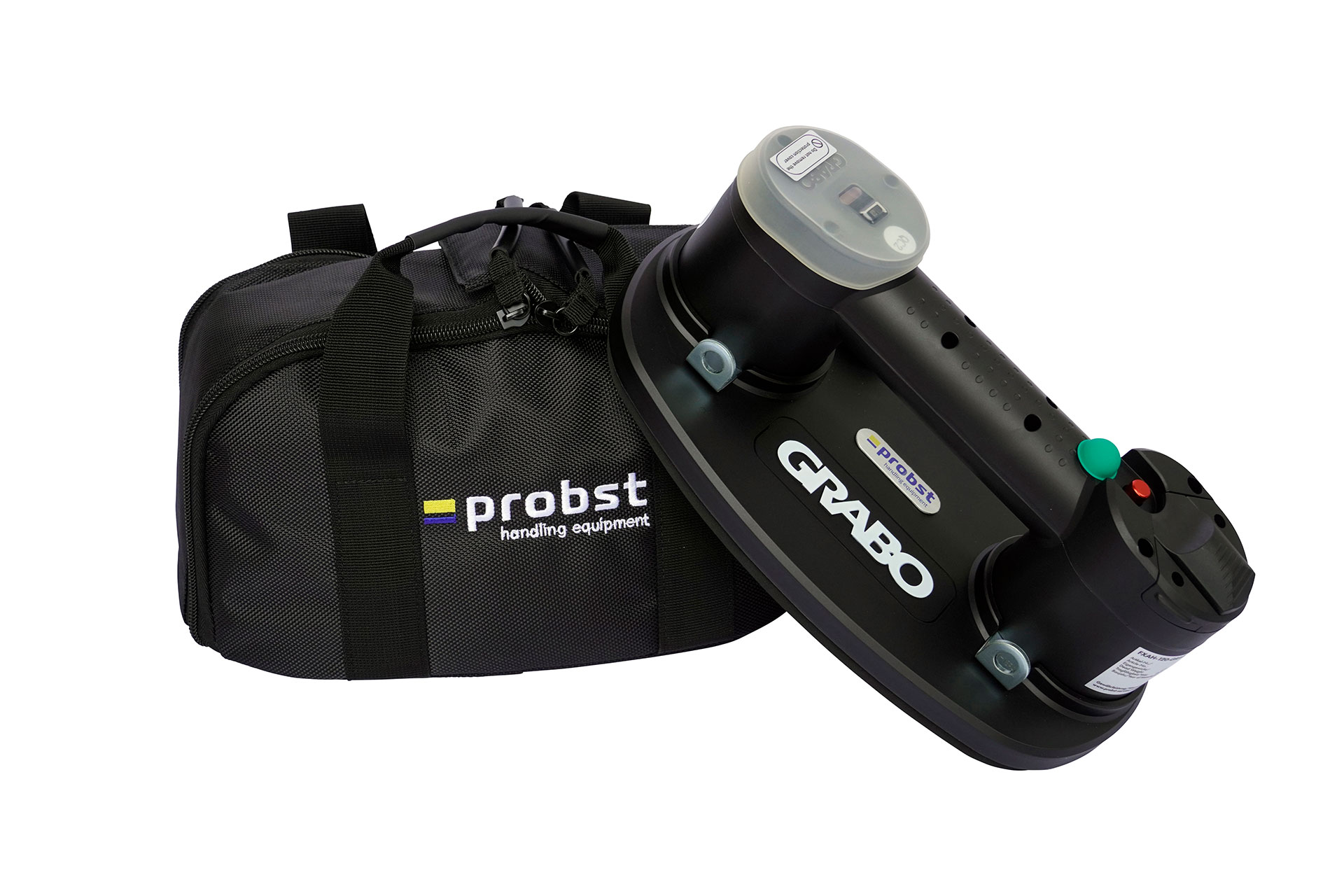

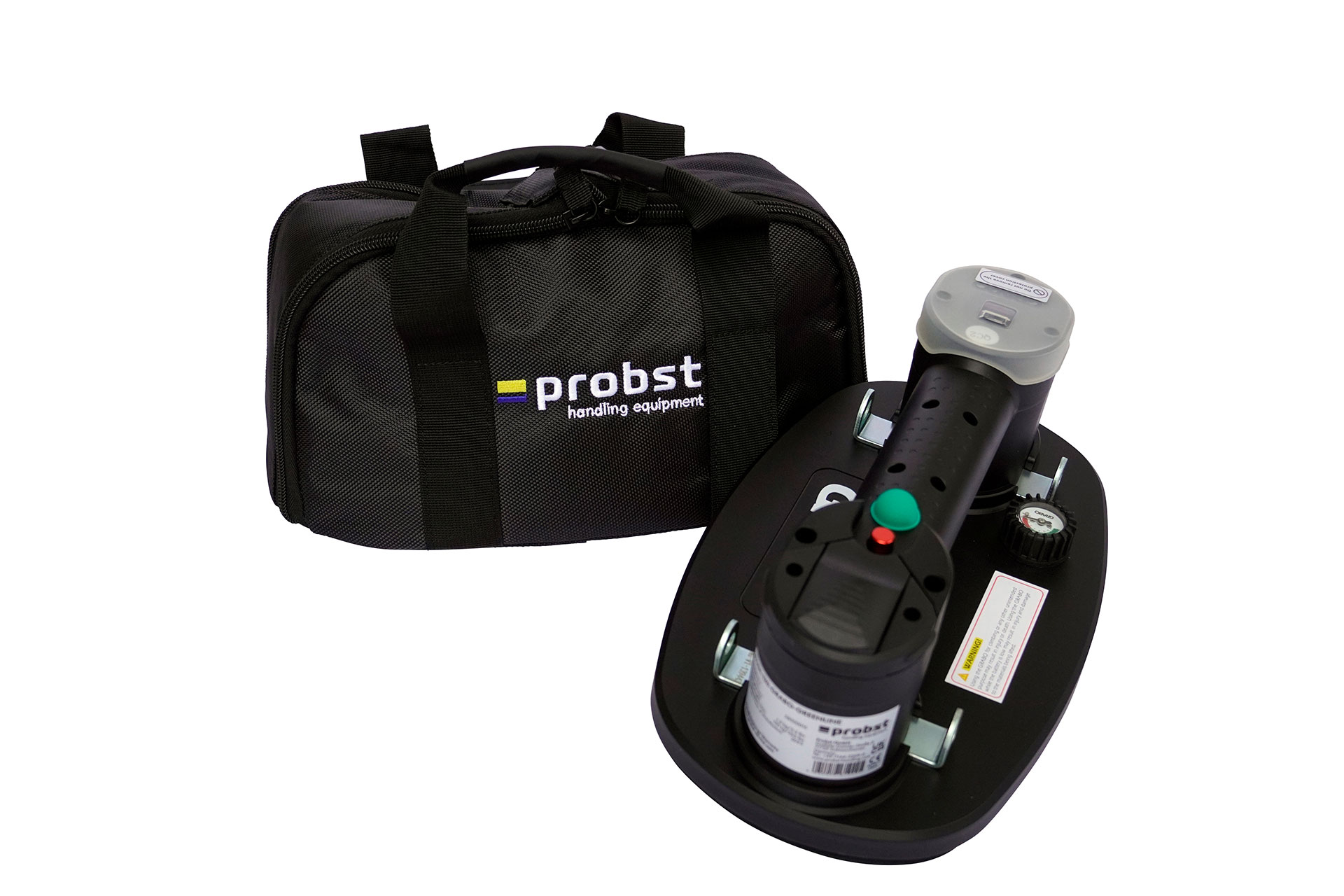

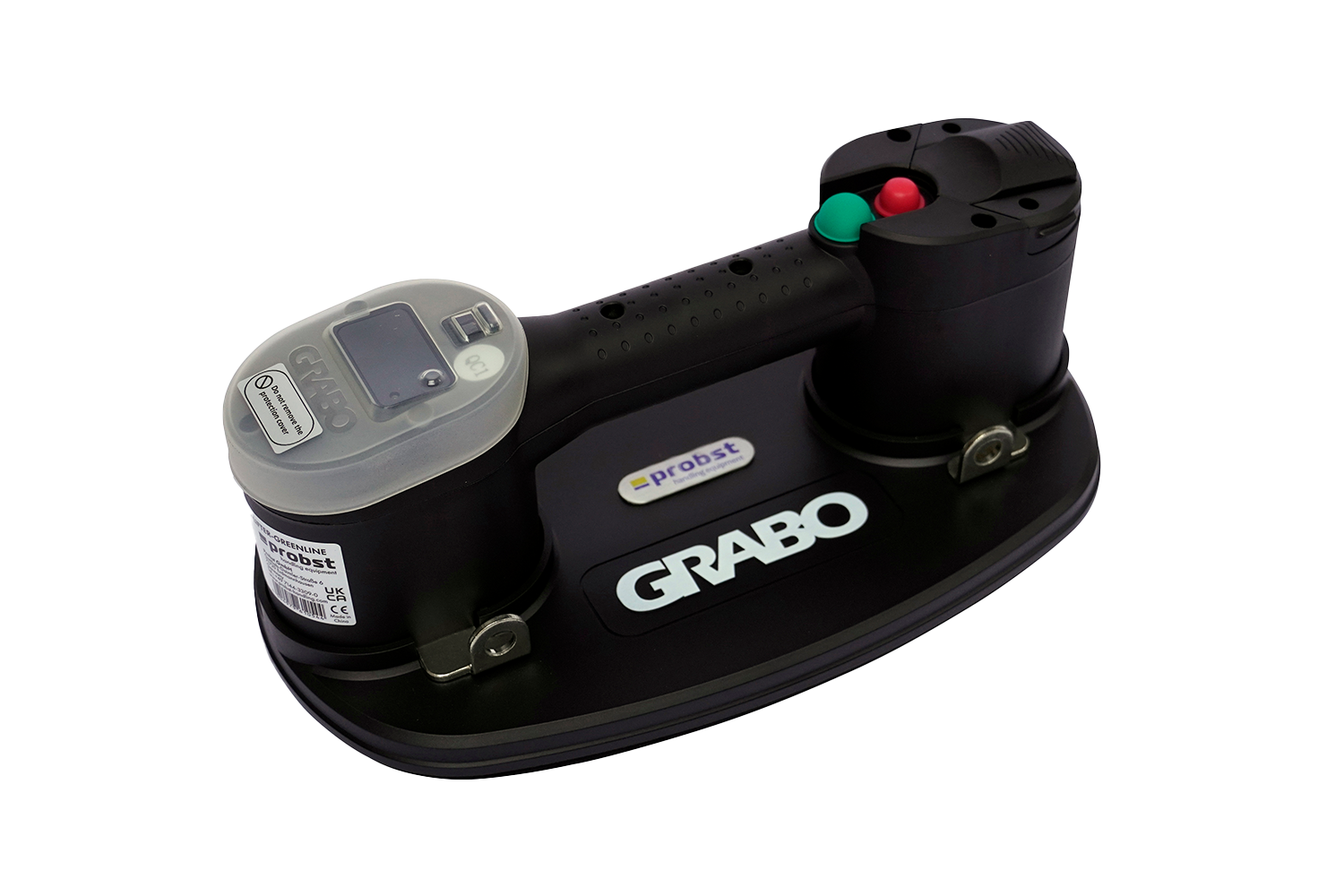

Probst FXAH-120-GRABO-GREENLINE Vakuum-Handverlegegerät

Versetzen von Schutzwandelementen mit konisch zulaufenden Seitenflächen nur bedingt und nach Einzelfreigabe möglich. Weitere Detailinformationen Kosteneinsparung durch kurze Taktzeiten.Einhängebolzen für Hebezeuge.Wechselautomatik zur vollautomatischen Umschaltung von „voll“ auf „leer“.Austauschbare Gummi-Greifelemente (nur FTZ-GBA).Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: FTZ-GBABest.Nr.: 53100356Greifbereich: 150 mmEigengewicht: 120 kgEintauchtiefe: 255 mmTragfähigkeit/WLL: 2600 kgBackenlänge: 1200 mm

Je nach Einsatzzweck bzw. Anbaugerät werden unterschiedliche Ausführungen angeboten: Einstecktasche ET-IS-UNI  (inkl. kardanischer Aufhängung der Zange): Vorbereitet für den Einbau eines hydraulischen Drehmotors und einer hydraulischen Pendel-Dämpfung (nur für STAZ und STAZ-DZ-I geeignet). Inkl. Kette zur Befestigung am Gabelträger. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 535 mm) Einstecktaschenarretierung ETA passend für ET-IS-UNI: Verschiedene Ausladungen über Bolzen vorwählbar. Befestigung über Bolzen am Gabelrücken.  Einstecktasche ET-III-UNI für Einzelzangen: Zum Aufstecken auf die Staplerzinken, mit Arretierungsmöglichkeit auf den Zinken. Einstecktaschen mit der Zange fest verschraubt.  Auch um 90° gedreht montierbar, aufgrund symmetrischer Anordnung der Flanschplatten. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 310/570 mm) Einstecktasche ET-E-4 für Einzelzangen: Zum Aufstecken auf die Staplerzinken, mit Arretierungsmöglichkeit auf den Zinken. Einstecktaschen mit der Zange fest verschraubt.  Da die Einstecktasche von vorne und von der Seite durch den Stapler aufgenommen werden kann, ist es möglich, dass die Greifbacken der Staplerzange STAZ-UNI entweder quer oder längs zum Stapler stehen. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 320/415 mm)

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.

Durch extra tiefgreifende Klauen (je nach Typ zwei, drei oder vier) und Gummiauflage für Schachtringe nach DIN 4034, Teil 1 und 2 geeignet. Einstellung auf Rohrdimensionen durch Steckbolzen. Da nur die Rohrwandung geklemmt wird, kein radialer Druck, daher frühe Räumung der Fertigungsfläche möglich.

Für Kabelkanäle II-IF, III-IF, IIIa-IF, IV-IF. Rein mechanisch greifend, daher an jedem Hebezeug einsetzbar. Weitere Detailinformationen Rein mechanisch greifend, daher an jedem Hebezeug einsetzbar. Innen greifend, somit für enge Platzverhältnisse bestens geeignet.Austauschbare Stahlpratzen als Greifelemente.Einhängeöse für Kranhaken.Wechselautomatik zur vollautomatischen Umschaltung von „voll“ auf „leer“.Durch galvanische Verzinkung dauerhafter Oberflächenschutz.Grundgerät ohne Stahlpratzen. Austauschbare Stahlpratzen sind als Greifelemente optional erhältlich, abhängig vom Greifbereich, für extrem breite Kabelkanäle.Weitere Adaptersätze auf Anfrage. Technische Details Typ: KKV-200Best.Nr.: 53100423Eigengewicht: 50 kgTragfähigkeit/WLL: 500 kgBackenlänge: 400 mm

für Plattenträger Carrymate® · ohne Zeitaufwand bequem den Gummibelag wechseln · ohne zu Kleben · die X-Spander Schlaufen werden einfach über die Klemmbacken gezogen und sind sofort wieder einsatzbereit

Detailinformationen Greifweitenverstellung über unverlierbare Federrastbolzen.Einhängebolzen für Hebezeuge.Wechselautomatik zur vollautomatischen Umschaltung von „voll“ auf „leer“.Austauschbare Gummi-Greifelemente.Mit Handgriffen zur Führung der Zange.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: FTZ-UNI-25Best.Nr.: 53100313Greifbereich: 0-750 mmEigengewicht: 111,860 kgEintauchtiefe: 255 mmTragfähigkeit/WLL: 2500 kgBackenlänge: 420 mm

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

Mit Befestigung am Gabelträger, zum direkten Anpratzen an den Gabelträger. Achtung: Umrüstzeit auf Zinkenbetrieb ca. 5 Min. Je nach Einsatzzweck werden unterschiedliche Ausführungen angeboten: Kranausleger für Einzelzangen: Vorbereitet für den Einbau eines hydraulischen Drehmotors. Vorbereitet für den Einbau einer hydraulischen Pendeldämpfung (nur für STAZ und STAZ-DZ-I geeignet).

Schwerer, mehrschichtiger Einsatz am Stapler. Insbesondere in Verbindung mit Stahllamellenbacken, auch geeignet zum Greifen von nicht stahlbandumreiften Verbundsteinpaketen.

Abmessungen: 500 x 190 mm Tragfähigkeit WLL: 150 kg (max. WLL von HE)

Vollflächige Auflage, Abmessungen angepasst an Backenlänge und Eintauchtiefe der Zange.An 4 Aufhängepunkten federnd gelagert.Notwendige Backenlängen in Abhängigkeit der Abmessungen der Steinlage.

Vakuum-Power-Max Für das Aufnehmen, Anheben, Transportieren und Verlegen von Betonplatten, Trittstufen, Natursteinplatten und andere schwere Lasten bis max. 2.500 kgSchnell anbaubar an jedes Trägergerät mit freiem HydraulikkreislaufGehäuse galvanisch verzinktKeine Verlegung von Elektrokabeln zu Steuerung des “augen/Lösen- Vorgangs”Durch integrierte mechanische Wechselautomatik entfällt jegliche manuelle, elektrische oder gar funkbetätigte Bedienung eines VentilsIm Takt wird durch das Anheben und Absenken der Vorgang "Saugen/Lösen” automatisch umgeschaltetVakuumpumpe, auch für poröse Verlegeprodukte2-stufige SicherheitseinrichtungGroßer Vakuum-Sicherheitsspeicher mit RückschlagventilGroßer Manometer im SchutzgehäuseWechselautomatikHandbügel abklappbar Technische Details Abmessungen: 1.430 x 780 mmTragfähigkeit WLL: 2.500 kg at -0.6 bar 1.650 kg at -0.4 bar
