Probst Halfeneisen

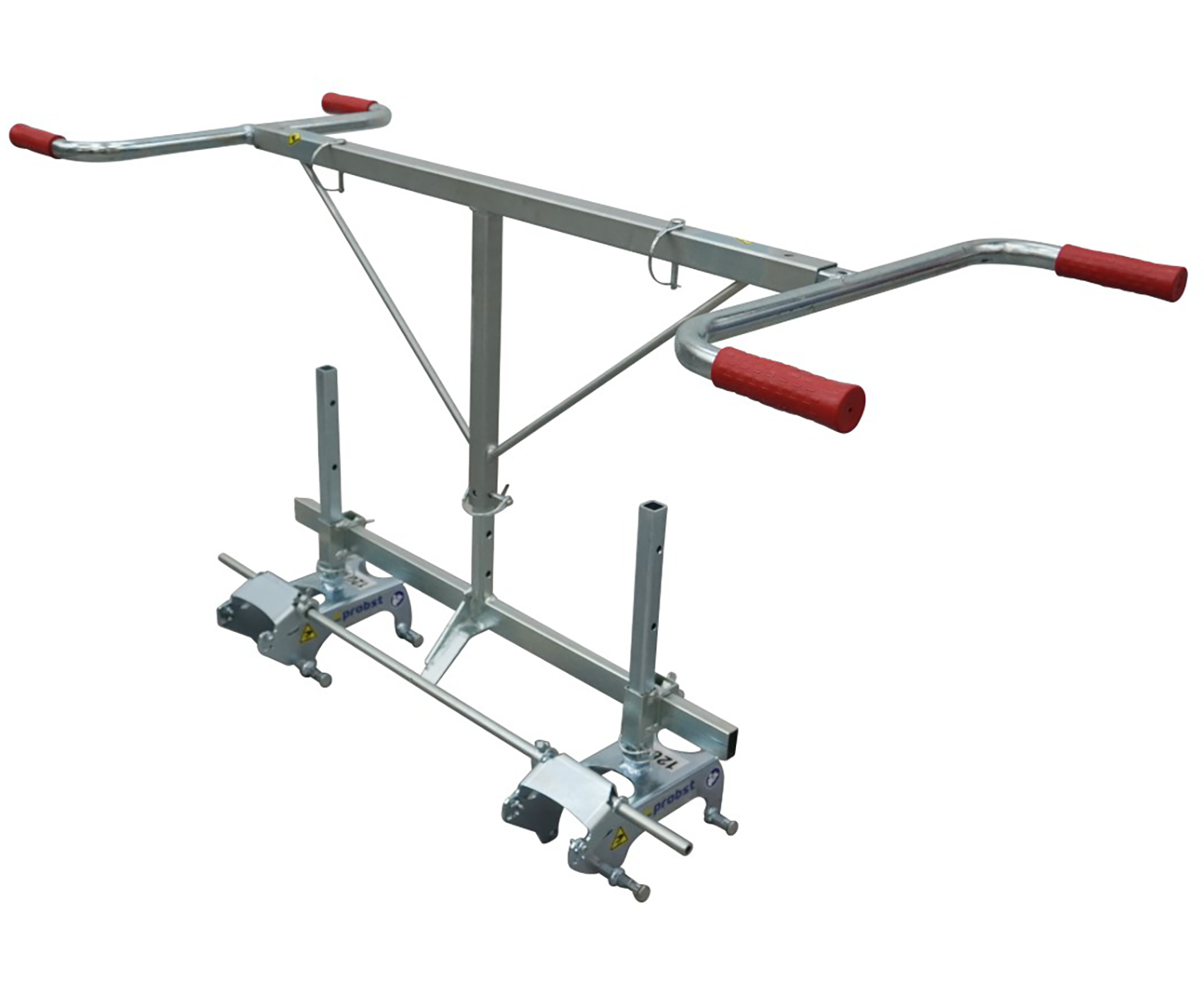

Bequem und einfach Platten verlegen auf großen Rädern. Einfacher Anbau von 2 FXAH-120 an Radsatz VPH-RS mit CB Traverse, 2 Adaptern und Bowdenzug zur Fernablöse. Verstellbare Arbeitsbreite von 200 mm bis 800 mm.

Optional nachrüstbare Fernbedienung für SM-600-Power zum Ansaugen und Ablösen, dadurch Einmannbedienung vom Trägergerat aus möglich. Funkfernsteuerung zum Ansaugen und Ablösen für SM-600-GREENLINE-POWER. (Nachrüstung nur im Hause Probst möglich)

Die schnellste Verlegezange der Welt Die HVZ-PAVERTRON ist die weltweit erste elektro-hydraulische Pflasterverlegezange für den Bagger­anbau (ab 2,5 Tonnen). Schneller, flexibler und intelligenter – entwickelt für Profis, um den Verlegeprozess noch effektiver zu machen. Eine Investition, die sich in kürzester Zeit auszahlt. Bis zu 700 m² pro Tag: Die HVZ-PAVERTRON bringt Ihren Verlegeprozess auf ein neues Tempo. Dank des Speed-Programms und der Booster-Funktion werden die Zykluszeiten drastisch reduziert. Das Ergebnis? Maximale Produktivität bei jeder Verlegung. Ein weiteres Highlight ist das patentierte Kalibrierprogramm. Es passt die Zange an das Trägergerät an – um die maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Elektro-hydraulische Steuerung: Geschwindigkeit neu definiert Die elektro-hydraulische Steuerung der HVZ-PAVERTRON sorgt für eine nie dagewesene Geschwindigkeit und Präzision. Während der Antrieb hydraulisch bleibt, übernimmt die elektronische Steuerung die „Intelligenz“ des Systems. Dank der 10 Programme, sind Sie bestens auf jede Herausforderung vorbereitet. Das Standard-Programm beschreibt den Standardablauf eines vollen Verlegezyklus. Mit dem Standard Programm und der mechanischen Booster-Funktion reduziert sich ein voller Zangenablauf auf nur 4,5 Sekunden. Das macht die HVZ-PAVERTRON zur schnellsten Baggeranbauzange der Welt. So pflastern Sie bei guter Baustellenorganisation bis zu 700 m². Die Programmauswahl erfolgt direkt an der Zange über das intuitive Farbdisplay oder mit der optionalen Fernbedienung bequem aus der Kabine heraus. Im Lieferumfang der HVZ-PAVERTRON ist ein 4 Ah / 18V Akku von Makita enthalten. Mit einer Akkuladung erreicht die Zange bis zu ca. 560 Verlegezyklen. Mit einem optionalen Adapter (separat erhältlich, wird von Probst nicht angeboten) sind auch Akkus anderer Hersteller wie Bosch, CAS, Dewalt oder Milwaukee nutzbar.   Robust, langlebig und sicher Auf der Baustelle zählt Robustheit und Zuverlässigkeit – und genau dafür wurde die HVZ-PAVERTRON entwickelt. Ihre optimierte Konstruktion spart Gewicht, ohne an Stabilität einzubüßen. Für maximale Sicherheit im Einsatz zeigt eine Signallampe verschiedene Zustände der Zange an. So weiß der Fahrer unter anderem, dass die Steinlage sicher gegriffen wurde. Klappbare Handgriffe erleichtern das Anlegen an engen Stellen wie Hauswänden – und das ohne zeitaufwendige Demontage – und dienen gleichzeitig als Auflage für die Baggeraufhängung. Flexibilität, die überzeugt Durchdacht bis ins kleinste Detail – die HVZ-PAVERTRON überzeugt durch Geschwindigkeit und Leistung und begeistert mit innovativen Lösungen für den Verlegealltag. Mit ihrer robus­ten Bauweise ist die Zange für Bagger ab 2,5 Tonnen geeignet und liefert bei allen Projekten Höchstleistungen. Kurze Absetzrollen reduzieren den Bedarf an vorbereitenden Handarbeiten: Eine Steinreihe genügt, um den maschinellen Verlegeprozess zu starten.  Die verschiebbaren Lamellen schützen bereits verlegte Steinlagen vor ungewolltem Verschieben. Ein Takt- und Betriebsstunden-Zähler bietet erstmals die Möglichkeit, Verleihgebühren und Aufträge präzise zu kalkulieren – ideal für Mietparks und Handwerker, die auf die Wirtschaftlichkeit achten. Adapter für jede Herausforderung Die HVZ-PAVERTRON ist das Multitalent zum maschinellen Verlegen unterschiedlichster Steinformationen. Steinlagen, die ab Werk in der gewünschten Formation geliefert werden, können ohne weiteres Zubehör verlegt werden. Mit den Rollen-Positionsadaptern verschieben Sie Steinlagen noch sanfter in den gewünschten Verbund. Der Verschiebeadapter HVZ-VA-SUPERSOFT erleichtert das Verschieben von verschiebesicheren Steinen, ohne deren Abstandshalter zu beschädigen. Statt mit erhöhter Kraft zu arbeiten, werden die Steinreihen vorab leicht V-förmig aufgespreizt und dann schonend ver­schoben – ein Arbeitsgang, perfekte Ergebnisse. Mit dem Verschiebeadapter HVZ-VA-180° entfällt das zeitaufwendige manuelle Drehen der Zange beim Verlegen im 1/3 Läuferverband. Die Steinlage kann direkt in Position verschoben werden, ohne dass zusätzliche Arbeitsschritte nötig sind. Alle Adapter lassen sich nachträglich an die Halfeneisen der Nebenspannung der HVZ-PAVERTRON anschrauben und sorgen so für maximale Effizienz auf der Baustelle. 10 Programme für maximale Flexibilität P1 – Standard – Ablauf eines Standard-Verlegezyklus Bei Platzmangel und an engen Stellen wie Hauswänden P2 – Standard Speed – Standardablauf mit schnellem Ausrichten Bei freien Flächen ohne Hindernisse P3 – Light – Standardablauf ohne seitliches Ausrichten Bei einfachen Steinlagen, wie Knochensteinen, die bereits im Verband liegen und bei denen keine seitliche Ausrichtung notwendig ist. P4 – Herringbone – Verlegen mit geschlossener Haupt- und Seitenspannung Bei 90°-Fischgrät-Steinlagen P5 – Standard Shift – Standardverschiebeablauf Für leicht verschiebbare Steinlagen P6 – Medium Shift – Standardverschiebeablauf mit zweimaligem Klopfen der Seitenspannung Für mittelschwer verschiebbare Steinlagen P7 – Heavy Shift – Standardverschiebeablauf mit dreimaligem Klopfen der Seitenspannung Für schwer verschiebbare Steinlagen P8 – Shift & Turn – Verschieben im 1/3-Verband Zum Verschieben von ungeraden Reihen im 1/3 Verband P9 – Plate Shift – Verschieben auf glattem Untergrund Bei schwer verschiebbaren Steinen, die sich nicht auf der Palette verschieben lassen. P10 – Calibration – Anpassen der Zange auf Hydraulik des Trägergerätes Um maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Test – Zur Lokalisierung von Funktionseinschränkungen Alle Zangenbewegungen werden 2-mal ausgeführt wie HVZ-PAVERTRON, aber mit zusätzlich angebautem Satz Fischgrät-Adapter mit RE-Messer für Rechtecksteine und Tonnenrollen.

Für den Einsatz am LKW-Ladekran und Stapler.Serienmäßig ausgerüstet mit Schutzkette, somit zugelassen nach EN 13155 für den Transport von Einzellasten (z.B. kunststoffverpackte, palettierte Lasten).Zugelassen für den Einsatz am LKW-Ladekran für Entladearbeiten auf Baustellen im bodennahen Bereich ohne Anlegen einer Schutzkette.Nutzhöhe und Zinkenabstand (außen) verstellbar.Für den Einsatz am LKW-Ladekran mit hydraulischem Drehkopf empfiehlt sich der Einsatz der Schnellwechselvorrichtung SWV (siehe Seite 58).

Leichtbauweise, passend für alle Typen, in der Länge beliebig variierbar. Als Greifelemente dienen hochverschleißfeste, austauschbare Gummimetallschienen in geschraubter Ausführung. Schonende Handhabung von empfindlichen Betonprodukten durch dicke Gummiauflage. Gummimetallschiene zweireihig, untere Gummifläche keilförmig zur Verstärkung des Anpressdrucks in der untersten Steinreihe. Einsatzbereiche: Pakete aus großformatigen Betonelementen. Scheibenweise vertikal mit Stahlband umreifte Pflastersteinpakete. Nicht oder nur teilweise umreifte Pflastersteinpakete aus Brettfertigungsanlagen bei einer Greifweite bis zu 700 mm und einer Mindest-Steindicke von 60 mm. Bedingt einsetzbar bei nicht oder nur teilweise umreiften Pflastersteinpaketen aus Mehrlagenfertigern bei einer Greifweite über 700 mm und einer Mindest-Steindicke von 80 mm. GB2-Z: Der Gummi ist auf ein Z-Profil aus Stahlblech als Trägerelement aufgeschraubt. Trägerelement wird mit 2 Zapfen (mit Schraubensicherung) am Zangenkörper befestigt. 1 x Gummischiene 50 x 35 mm. 1 x keilförmige Gummischiene 60 x 40/34 mm.

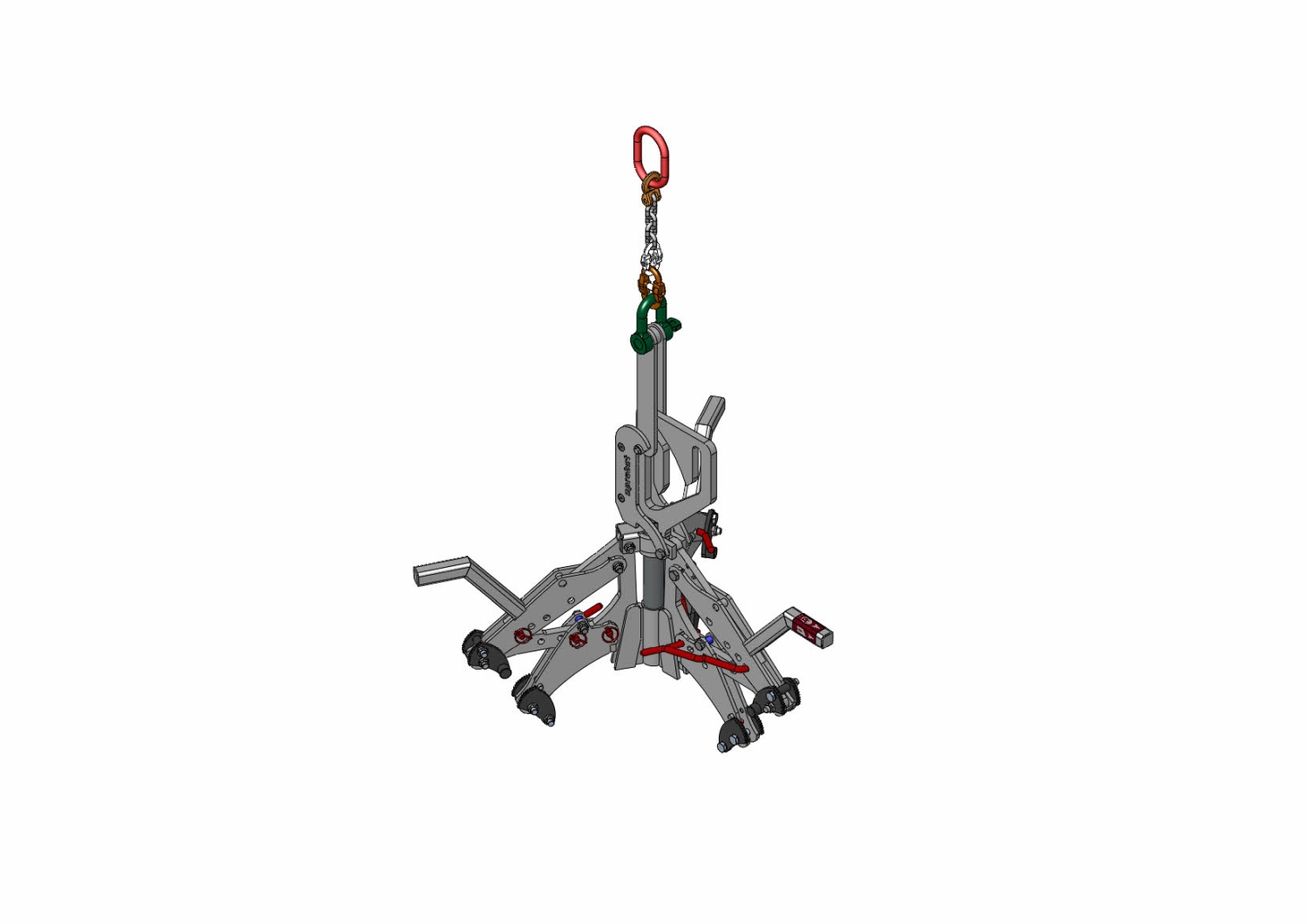

Durch extra tiefgreifende Klauen (je nach Typ zwei, drei oder vier) und Gummiauflage für Schachtringe nach DIN 4034, Teil 1 und 2 geeignet. Einstellung auf Rohrdimensionen durch Steckbolzen. Da nur die Rohrwandung geklemmt wird, kein radialer Druck, daher frühe Räumung der Fertigungsfläche möglich.

Je nach Einsatzzweck bzw. Anbaugerät werden unterschiedliche Ausführungen angeboten: Einstecktasche ET-IS-UNI  (inkl. kardanischer Aufhängung der Zange): Vorbereitet für den Einbau eines hydraulischen Drehmotors und einer hydraulischen Pendel-Dämpfung (nur für STAZ und STAZ-DZ-I geeignet). Inkl. Kette zur Befestigung am Gabelträger. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 535 mm) Einstecktaschenarretierung ETA passend für ET-IS-UNI: Verschiedene Ausladungen über Bolzen vorwählbar. Befestigung über Bolzen am Gabelrücken.  Einstecktasche ET-III-UNI für Einzelzangen: Zum Aufstecken auf die Staplerzinken, mit Arretierungsmöglichkeit auf den Zinken. Einstecktaschen mit der Zange fest verschraubt.  Auch um 90° gedreht montierbar, aufgrund symmetrischer Anordnung der Flanschplatten. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 310/570 mm) Einstecktasche ET-E-4 für Einzelzangen: Zum Aufstecken auf die Staplerzinken, mit Arretierungsmöglichkeit auf den Zinken. Einstecktaschen mit der Zange fest verschraubt.  Da die Einstecktasche von vorne und von der Seite durch den Stapler aufgenommen werden kann, ist es möglich, dass die Greifbacken der Staplerzange STAZ-UNI entweder quer oder längs zum Stapler stehen. Achtung: Hubhöhenverlust (Eintauchtiefe der Zange + ca. 320/415 mm)

Zum Mehrfachanbau der Saugplatten an das Vakuum-Anbaugerät SH/VPM/PJ Einzelplatten im Abstand verschiebbar, mit Kettenkasten auf jeder Seite. Länge: 1.740 mm Mitenabstand: max. 1.450 mm, min. 560 mm Tragfähigkeit WLL: 3.500 kg

Hochverschleißfeste Eratzdichtungen: Kein kompliziertes Kleben! Einfach aufsteckbar. Inkl. Spannband.

Für Verlegearbeiten von saugdichten Steinplatten. Die Vakuum-Haftkraft wird durch einfaches Niederdrücken und anschließendes Anheben von Hand erzeugt. Durch eine leichte Fingerbewegung wird ein Vakuumventil betätigt, um die Steinplatten abzulegen.Achtung: VH darf nur bei saugdichtem (nicht porösem Material) eingesetzt werden. Zugelassen sind nur Arbeiten im bodennahen Bereich. Weitere Detailinformationen Exakte Verlegung dicht an dicht.Ergonomisch günstige Arbeitsposition beim Verlegevorgang.Auch die Aufnahme von bereits verlegten Steinplatten ist möglich.Robuste, ohne Kleben schnell austauschbare Dichtung für die Saugplatte.Durch Kauf eines zusätzlichen Zwei-Mann-Tragegriffes VH-2-HG kann das VH-1/25 auch als Zwei-Mann-Gerät benutzt werden. Die Tragfähigkeit beträgt dann 50 kg.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: VH-1/25Best.Nr.: 52600009Durchmesser (außen): 280 mmEigengewicht: 5 kgTragfähigkeit/WLL: 25/50 kg

Die Verlegezange HVZ-UNI-II-EK benötigt auf Seiten des Trägergerätes nur einen Hydraulik-Steuerkreis für die maschinelle Verlegung von Verbundsteinen.  Sie ist deshalb besonders für den Anbau an kleinere Trägergeräte wie Knick- und Rollmops sowie kleine Radlader bestens geeignet.Alle Eigenschaften der HVZ-UNI-II (außer Verschieben von Steinlagen in den Läuferverbund) sind auch in der HVZ-UNI-II-EK integriert. Angebaut an eine Pflasterverlegemaschine ermöglicht der vereinfachte automatische Programmablauf auch ungeübten Fahrern sehr schnell gute Verlegeleistungen. Die Einkreissteuerung wird einfach über den Kreuzsteuerhebel bzw. elektrischen Joystick der Pflasterverlegemaschine gestartet bzw. gestoppt. Sichere Greiffunktion abhängig von der Beschaffenheit der Abstandshalter sowie der Güte der Steine. Angabe Eigengewicht ohne Drehkopf und Pendelbremse.
