Layher Sprossenanlegeleiter TOPIC 1054 14 Sprossen mit Traverse

Zur Sicherung von Anlegeleitern an magnetischen Untergründen Stufenlos und ohne Werkzeug am Holm festklemmbar Die beweglichen Haken passen sich dem Leiterwinkel an 1 Satz = 2 Stück

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Automatisch wirkende Einfallhaken · Mittel- und Oberteil separat verstellbar Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Leiterbreite: 470 mm (ohne Traverse) Maximale Belastung: 150 kg nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt) Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar

Aluminium-Stufen-Regalleiter mit integriertem Kopffahrwerk-System für Rundrohrschienenanlage (Ø 30 mm).+ Hochfest verbördelte Stufen-/Holmverbindung mit 80 mm tiefen profilierten Stufen für einen sicheren Aufstieg und bequemen Stand+ 2 selbstarretierende Bremsrollen (Ø 80 mm) für leichtes Verfahren –in Verbindung mit den Zweikomponenten-Fußstopfen sorgen diese für sicheren Stand während der Benutzung+ Leiterneigung 21° und in der Parkposition senkrecht am Regal platzsparend abstellbar+ Handlauf und Haltestange als Zubehör erhältlichInfo: Bei der Bestellung ist das Maß D = senkrechte Einhängehöheentscheidend bei der Auswahl der Regalleiter. Wir fertigen Regalleitern auch nach Ihren Vorgaben an. Bitte geben Sie uns das exakte Maß vom Boden bis zur Unterkante der Schienenanlage an.

Gebeizt und passiviert Lichte Weite 300 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Handlauf für Podestleitern - diese sind gem. DIN EN 131-7 ab einer Podesthöhe von 1,00 m beidseitig erforderlich. + Für Podestleitern mit 7 und 8 Stufen und einer Plattformgeländerhöhe von 1,00 m

Zur Verbreiterung der obersten Sprosse sowie der Reduzierung der Spaltbreite am Ausstieg Abmessungen ca. 620 x 100–300 mm Bestehend aus geriffelten Sprossen · inkl. 2 Klemmverbinder für Leiterholme

schnelle und einfache Montage durch Doppel-Klemmschrauben mit Haltesicherung · flexibel auf jeder Sprosse anzubringen bis zur maximal begehbaren Sprosse · passend für Sprossenleitern aus Aluminium und GFK Für einen bequemen und ermüdungsfreien Stand zum Arbeiten gemäß TRBS 2121 Teil 2

Für Rollgerüst mit Schrägaufstiegen · oben

Leichte, beidseitig begehbare Aluminium Stehleiter für Arbeitshöhen bis 3,30 m (8-stufige Variante).- Robuste, schlagfeste Stahl-Gelenkverbindung- Stabile, 6-fach vernietete Stufen-/Holmverbindung für hohe Stabilität- Rutschhemmende, profilierte und bodenschonende Fußkappen- Reißfeste GurtbänderInfo: Beidseitig begehbare Stehleitern dürfen nur bis zur drittenSprosse/Stufe von oben bestiegen werden! Gemäß EN 131–Teil 3

Passend für FlexxTower und FlexxTower SG. Höhenverstellbare Spindel mit Fußplatte Verstellbereich 300 mm

klappbar · hohe Standfestigkeit durch stabile Doppelholme · sicherer Stand durch besonders großflächige, trittsichere Stufen 205 mm tief, obere Trittfläche B 360 x T 205 mm · max. Gesamtbelastung 150 kg · rutschfeste Kunststoffschuhe · platzsparend in der Aufbewahrung Mit klappbarem Sicherheitsbügel Arbeitsschale. Zusammengeklappt nur 125 mm tief

Steigschutzschiene mit Sprossen verschweißt Komplett mit Verbindungslaschen Seitlicher Abgleitschutz aus Kunststoff bei Stahlleitern und bei Edelstahlleitern Seitlich angeschraubter Abgleitschutz aus Aluminium bei Aluminiumleitern Leiterbreite: 370 mm

Verstellbarer Wandhalter Für Schachtleitern Stahl verzinkt Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Sicheren Stand durch trittsicher gerieftes Podest, verlängerte Holme und als Ablageschale geformte Knieleiste aus Aluminium. Zum Transport faltet sich das groß dimensionierte Podest hoch. Reißfeste Polyester-Gurtbänder als Spreizsicherung. Die TOPIC 1064 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

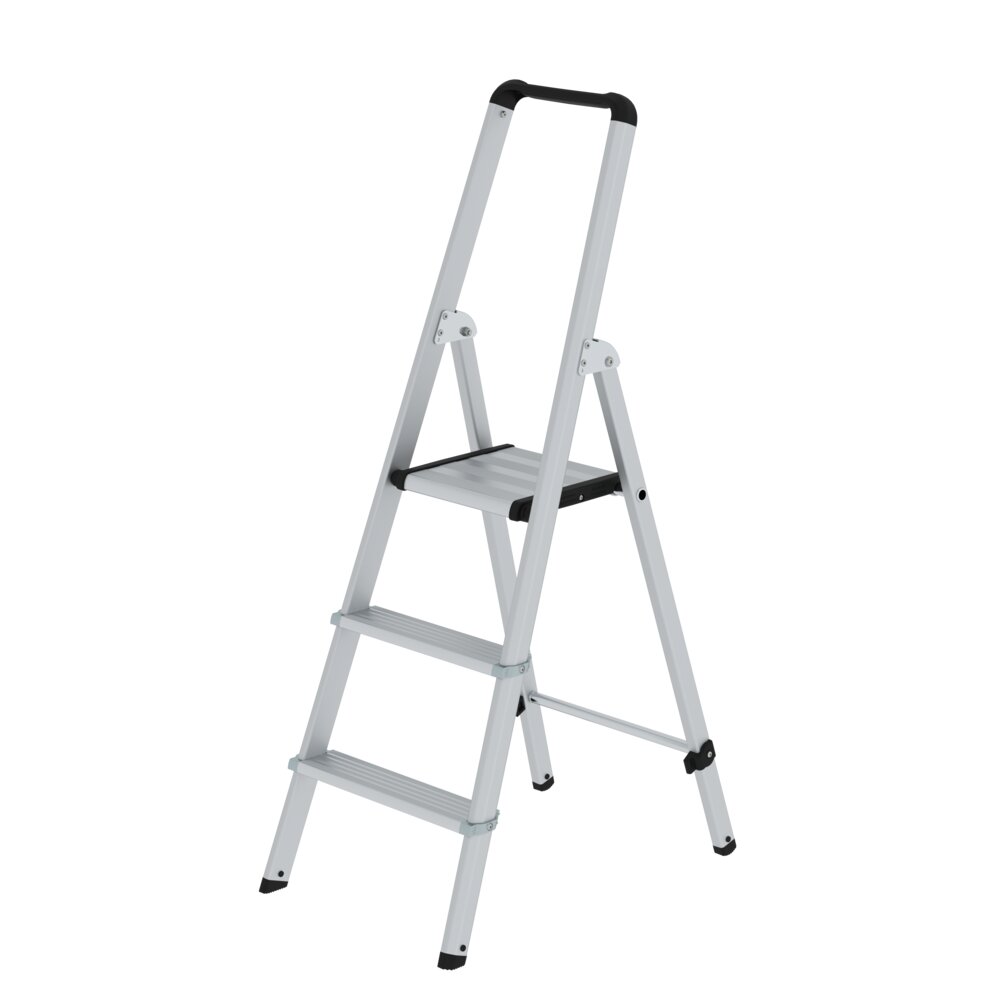

Die solide und praktische Stufen-Stehleiter mit kleiner Ablage und Eimerhaken für die unterschiedlichsten Tätigkeiten im Innenbereich.- Sicherheitsbügel mit integrierter Ablage für Kleinteile und Eimerhaken- 250 mm tiefe profilierte Stahl-Plattform- Holmumgreifendes Sicherheits-Gelenksystem (40CS)- 80 mm tiefe Sicherheitsstufen mit Anti-Rutsch-Riffelung- Stabile, 6-fach vernietete Stufen-/Holmverbindung für hohe Stabilität- Rutschhemmende Fußkappen

Aluminium einseitig begehbar · mit integrierter Ablageschale aus Kunststoff · Stufen 80 mm tief geriffelt · geschraubte Stufen-Holmverbindung · geriffelte, großflächige Standplattform · 4-fach genietetes Leitergelenk aus gepresstem Aluminium · rutschfeste Leiterschuhe · Stufenabstand 235 mm · Leiterneigung 70° · hohe Standsicherheit durch konische Bauweise · rutschsichere Leiterschuhe zur vollflächigen Auflage auf dem Untergrund · Spannverbindung durch hochfeste Polyestergurte ab 6 Stufen · max. Gesamtbelastung 150 kg

Aluminium-Stufen-Regalleiter mit integriertem Kopffahrwerk-System für T-Schienenanlage.+ Durch die klemmende Verbindung der T-Schienen ist kein Bohren an der Befestigungsschiene notwendig+ Hochfest verbördelte Stufen-/Holmverbindung mit 80 mm tiefen, profilierten Stufen für einen sicheren Aufstieg und bequemen Stand+ Zwei selbstarretierende Bremsrollen (Ø 80 mm) für leichtes Verfahren– in Verbindung mit den Zweikomponenten-Fußstopfen sorgen diese für sicheren Stand während der Benutzung+ Leiterneigung 21° und in der Parkposition senkrecht am Regal platzsparend abstellbar+ Handlauf und Haltestange als Zubehör erhältlichInfo: Bei der Bestellung ist das Maß D = senkrechte Einhängehöheentscheidend bei der Auswahl der Regalleiter. Wir fertigen Regalleitern auch nach Ihren Vorgaben an. Bitte geben Sie uns das exakte Maß vom Boden bis zur Unterkante der Schienenanlage an.
