MUNK Fahrwerk

Systemteil Podestleitern – Plattform für beidseitige Podestleiter+ Plattform für beidseitige Podestleiter Aluminium gerieft

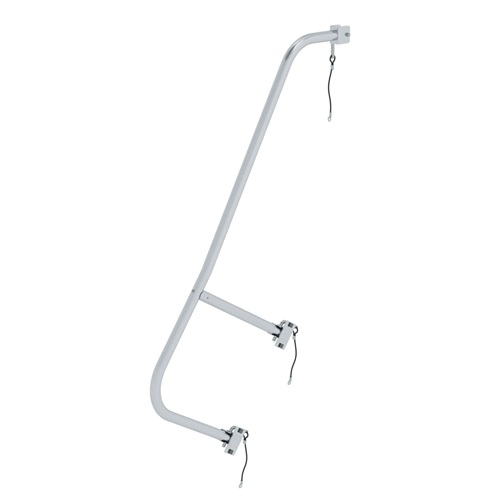

Handlauf für Podestleitern - diese sind gem. DIN EN 131-7 ab einer Podesthöhe von 1,00 m beidseitig erforderlich. + Für Podestleitern mit 5 und 6 Stufen und einer Plattformgeländerhöhe von 1,00 m

Wandhalter verstellbar

Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 17 Stufen 45°

stabile, verschweißte Rohrkonstruktion · Stufen und große Trittfläche aus Aluminium-Warzenblech · Holmenden mit rutschfesten Kunststoffschuhen · max. Gesamtbelastung 150 kg

Plattformleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen Geräumige Plattform mit Riffelung für sicheren Stand (650 x 600 mm) 4-fach gebördelte Stufen-/Holmverbindung Mit beidseitigem Handlauf · 3-seitigem Geländer sowie Knie- und Fußleisten für ein sicheres Begehen und Stehen Stützteil mit schmalem Fahrwerk und Ballastgewicht für hohe Standsicherheit Dank stabiler Stahl-Scharniere platzsparend zusammenklappbar (wenn Ballastgewicht außen) Besonders für enge Regalgänge o.ä. geeignet Integrierte Bockrollen Ø125 mm mit Feststeller für einen schnellen Standortwechsel im ausgeklappten Zustand nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Großzügige Werkzeugablageschale Außenbreite: 650 mm (ohne Traverse) Stufenabstand: 235 mm Leiterneigung: 70° Maximale Belastung: 150 kg Breite 650 mm, Gesamt-Länge geklappt 5000 mm

Leicht verstaubares Aluminium-Steckleitern-Einzelteil zur Kombinationals bis zu 4-teiligem Satz für unterschiedliche Arbeitshöhen+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Sprossen-/Holmverbindung+ Zweikomponenten-Kopf- und Fußstopfen aus Hart- und Weichteil mitAbrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Belastbar bis 150 kg

Dreiteilige Aluminium-Vielzweckleiter mit Stufen/Sprossen-Kombination für TRBS 2121-2-konforme Anwendung. Durch die neue, innovative Stufen/Sprossen- Kombination in einer Leiter kann diese als Verkehrsweg und als Arbeitsplatz verwendet werden. Einsetzbar als Anlege-, Schiebe- und Stehleiter mit ausschiebbarem und, durch die KRAUSE Trigon- Traverse, einzeln herausnehmbarem und nutzbarem Leiternteil.+ Stabile, holmumgreifende Aluminium-Führungsprofile für eine hohe Stabilität+ Hohe Standsicherheit durch integrierte Zug- und Drucksicherung+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung+ Automatisch einrastender Sperrhebel (AutoSnap-System)+ Extra breite Quertraverse für sicheren Stand+ Rutschhemmende, rundum profilierte, 30 mm tiefe Sprossen im Stütz- und Steigteil+ Komfortabler Übergang von Sprossen auf Stufen durch die innovative, blaue Sicherheits-Breitsprosse+ Bequemer, sicherer Stand auf 80 mm tiefen profilierten Stufen im herausnehmbaren Leiternteil, wodurch die Anforderungen der TRBS 2121-2 zur Nutzung von Stufen sichergestellt sind+ Rutschhemmende Fußkappen und –stopfen (SafetyCap)+ Hochfeste, in Metalllaschen eingenähte Gurtbänder+ Wandlaufrollen und Trigon Traverse ab Ausführung 3 x 12 Sprossen/Stufen im Lieferumfang enthalten   Nähere Informationen über die wesentlichen Anforderungen der TRBS 2121-2 finden Sie in folgendem Erklärvideo unseres Partners Krause: https://www.youtube.com/watch?v=Zx-clvfwPus&feature=youtu.be

Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Leiterbreite: 470 mm (ohne Traverse) Maximale Belastung: 150 kg Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt) nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Ab Leiterlänge 3000 mm muss eine Standardverbreiterung in Form einer Traverse (Zubehör) eingesetzt werden.

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 800 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Verstellbarer Wandhalter Für Schachtleitern Stahl verzinkt Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Zur Verbreiterung der obersten Sprosse sowie der Reduzierung der Spaltbreite am Ausstieg Abmessungen ca. 620 x 100–300 mm Bestehend aus geriffelten Sprossen · inkl. 2 Klemmverbinder für Leiterholme

Die breite Anlegeleiter für einen noch bequemeren Stand – erhöhte Standsicherheit und größere Seitenstabilität. Rutschhemmende Kunststofffüße geben sicheren Stand.

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Aluminium · mit 2 Traversen · einsetzbar als Steh- und Anlegeleiter, treppengängig · mittig durch automatisch verriegelnde Stahlscharniere klappbar · Höhenverstellung beider Außenteile teleskopartig im Abstand von 280 mm · einfaches Handling durch robuste Handgriffe · Sprossen mit geriffelter Auftrittsfläche · dauerhafte Sprossen-Holmverbindung · max. Gesamtbelastung 150 kg

Verstellbarer Wandhalter Für Schachtleitern Edelstahl Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

Die klassische Ausführung des Klapptritts mit bequemen, breiten Stufen. Kunststoffummantelte Stahlscharniere, Verstärkungswinkel und reißfeste Polyester-Gurtbänder sind Qualitätsmerkmale. Der Tritt kann bis oben auf der Plattform betreten werden.

Einseitig begehbare Podesttreppe aus Aluminium. Stabile Rechteckrohr-Holme. 200 mm tiefe Stufen. Geräumige Plattform (600 x 800 mm). 3-seitiges Geländer sowie Knie- und Fußleiste für sicheres Stehen (Höhe: 1.000 mm). Vier selbstarretierende Lenkrollen Ø 125 mm · davon 2 mit Feststeller. Einfache Montage (Versand erfolgt zerlegt). Handläufe sind gemäß DIN EN 131-7 an Aufstiegen von Podestleitern mit Steigwinkel größer gleich 60° optional. In verschiedenen Stufen- und Plattformausführungen erhältlich. Maximale Belastung: 150 kg

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Aluminium einseitig begehbar · mit integrierter Ablageschale aus Kunststoff · Stufen 80 mm tief geriffelt · geschraubte Stufen-Holmverbindung · geriffelte, großflächige Standplattform · 4-fach genietetes Leitergelenk aus gepresstem Aluminium · rutschfeste Leiterschuhe · Stufenabstand 235 mm · Leiterneigung 70° · hohe Standsicherheit durch konische Bauweise · rutschsichere Leiterschuhe zur vollflächigen Auflage auf dem Untergrund · Spannverbindung durch hochfeste Polyestergurte ab 6 Stufen · max. Gesamtbelastung 150 kg
