Krause STABILO Kunststoff-AnlegeLeiter 1x10 Sprossen

mit clip-step R13Trittauflage · Aluminium · einseitig begehbar · Stufen 80 mm tief · mit zertifizierter, rutschhemmender clip-step R13 Trittauflage, für den Einsatz in nassen und öligen Arbeitsbereichen · 4-fach gebördelte Stufen-Holmverbindung · Stufenabstand 235 mm · optimiertes Leitergelenk safe-cap · nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik für optimale Bodenhaftung · Leiterneigung 70° · ergo-pad® Griffzone mit Klemmmechanismus zur Sicherung der zusammengeklappten Holme - für mehr Tragekomfort und Sicherheit · max. Gesamtbelastung 250 kg Die Trittauflage wird bis zur maximal begehbaren Stufe aufgebracht.

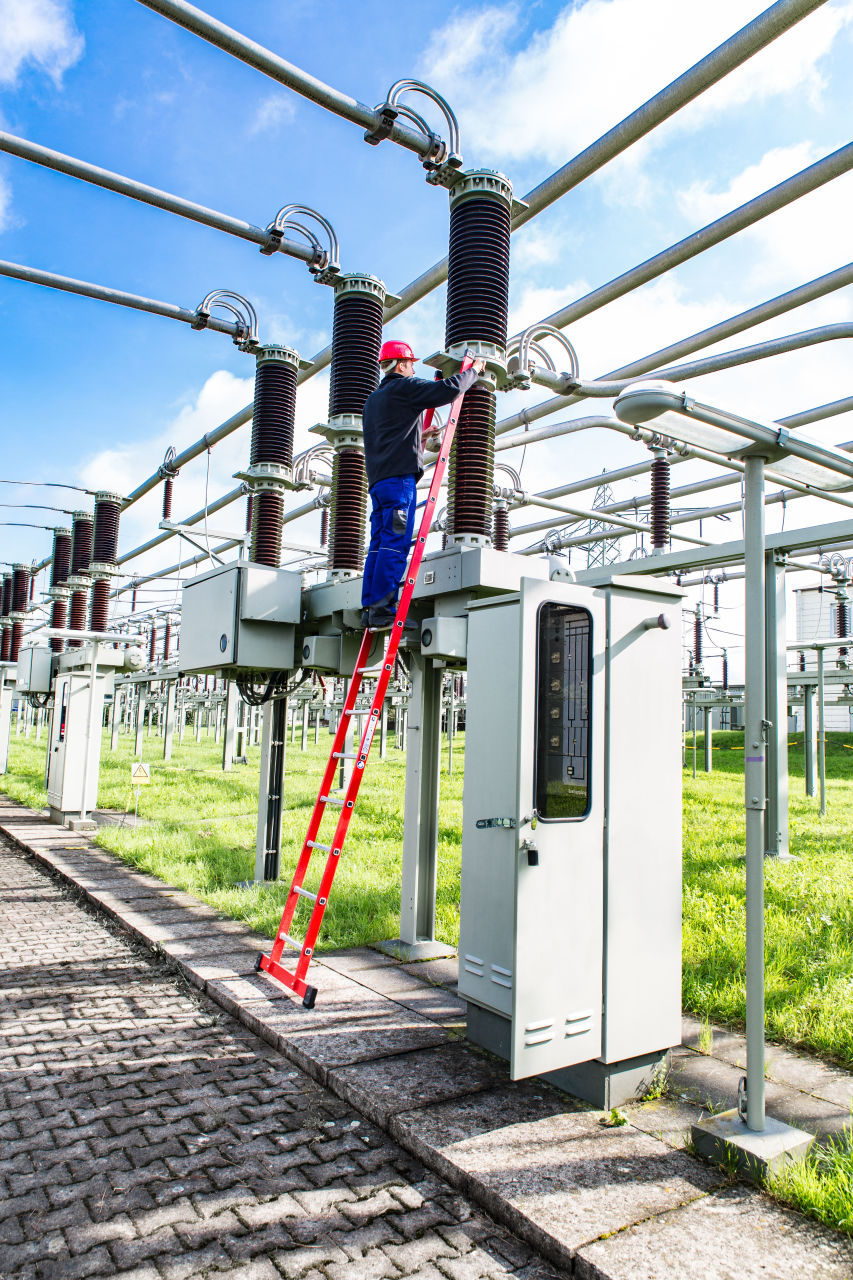

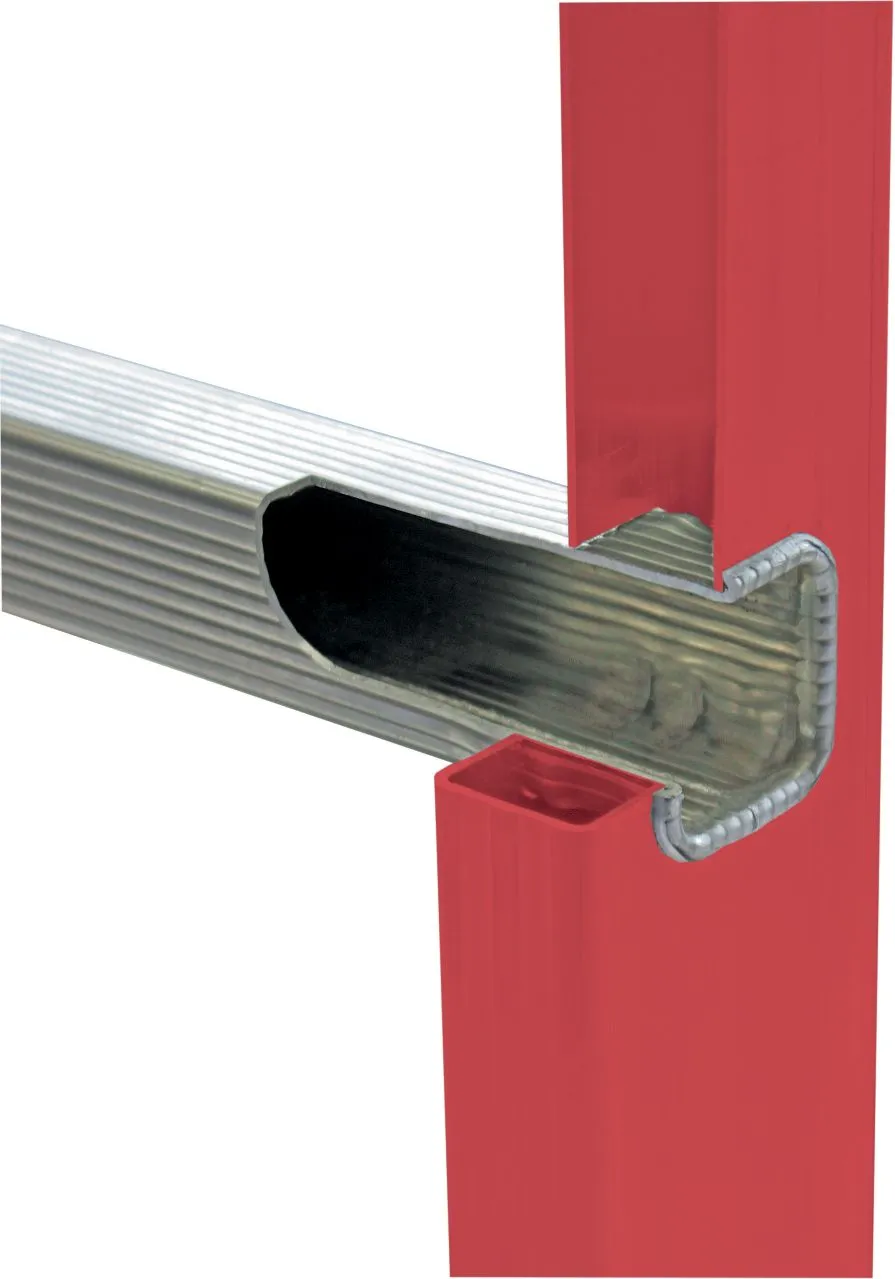

Sprossen-Schiebeleiter aus GFK / Alu Holme aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit) Beidseitig geriffelte Vierkantsprossen 30 x 30 mm aus Aluminium 4-fach gebördelte Sprossen- / Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello® Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Mit und ohne Traverse erhältlich Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1 (entspricht europäischer Norm DIN EN 131-7) Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar Maximale Belastung: 150 kg

Sprossen-Mehrzweckleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Einsetzbar als Steh- · Anlege- und Schiebeleiter Treppengängig bei Leiterlänge bis 3,0 m Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung nivello®-Leiterschuhe und nivello®-Traverse (liegt lose bei) Oberleiter mit Wandlaufrollen Spreizsicherung mit zwei hochfesten Perlongurten und lösbarer Metallstrebe Sprossenabstand: 280 mm Leiterbreite: 490 mm (ohne Traverse) Maximale Belastung: 150 kg Hinweis: Nach TRBS 2121 Teil 2 wird zum Arbeiten auf dieser Leiter ein passendes Zubehör benötigt

+ Traverse für alle SprossenLeitern mit Ausstanzung im Holm + Geeignet als Ersatz für Traversen mit einem Maß von 64 mm - hierbei ist die Höhe der Traverse ohne Fußkappe maßgebend + Inklusive ausführlicher Montageanleitung

Einseitig begehbare Podesttreppe aus Aluminium Stabile Rechteckrohr-Holme 200 mm tiefe Stufen Geräumige Plattform (600 x 800 mm) 3-seitiges Geländer sowie Knie- und Fußleiste für sicheres Stehen (Höhe: 1.000 mm) Zwei Hubrollen Ø 125 mm und Handgriffe für ein leichtes Verfahren von Ort zu Ort Einfache Montage (Versand erfolgt zerlegt) Handläufe sind gemäß DIN EN 131-7 an Aufstiegen von Podestleitern mit Steigwinkel ≥60° optional In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 150 kg Grundfläche B 1000 x T 1920 mm

schnelle und einfache Montage durch Doppel-Klemmschrauben mit Haltesicherung · flexibel auf jeder Sprosse anzubringen bis zur maximal begehbaren Sprosse · passend für Sprossenleitern aus Aluminium und GFK Für einen bequemen und ermüdungsfreien Stand zum Arbeiten gemäß TRBS 2121 Teil 2

Haushaltsleiter aus Aluminium 80 mm tiefe · geriffelte Stufen Genietete Sprossen- / Holmverbindung Rutschsichere Leiterschuhe Spreizsicherung mit zwei hochfesten Perlongurten Für den beruflichen Gebrauch zugelassen und geeignet Maximale Belastung: 150 kg Für diese Produkte gilt die gesetzliche Gewährleistung

Plattformleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen Große · trapezförmige Plattform (400 / 360 x 425 mm) 4-fach gebördelte Stufen-/Holmverbindung Konische Holmführung für einen sicheren Stand Zwei vormontierte Handläufe für sicheren Auf- und Abstieg Leitergelenk 'safe-cap' Rutschsichere Leiterschuhe Spreizsicherung mit zwei hochfesten Perlongurten Stufenabstand: 235 mm Leiterneigung: 70° Maximale Belastung: 150 kg

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 800 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

120 x 120 mm · zur Bodenbefestigung der Steigleiter Bohrung: Ø13 mm Neu: Länge 370 mm · kann bei Bedarf bauseits gekürzt werden

Die breite Anlegeleiter für einen noch bequemeren Stand – erhöhte Standsicherheit und größere Seitenstabilität. Rutschhemmende Kunststofffüße geben sicheren Stand.

Aluminium-Stufen-Regalleiter mit integriertem Kopffahrwerk-System für T-Schienenanlage.+ Durch die klemmende Verbindung der T-Schienen ist kein Bohren an der Befestigungsschiene notwendig+ Hochfest verbördelte Stufen-/Holmverbindung mit 80 mm tiefen, profilierten Stufen für einen sicheren Aufstieg und bequemen Stand+ Zwei selbstarretierende Bremsrollen (Ø 80 mm) für leichtes Verfahren– in Verbindung mit den Zweikomponenten-Fußstopfen sorgen diese für sicheren Stand während der Benutzung+ Leiterneigung 21° und in der Parkposition senkrecht am Regal platzsparend abstellbar+ Handlauf und Haltestange als Zubehör erhältlichInfo: Bei der Bestellung ist das Maß D = senkrechte Einhängehöheentscheidend bei der Auswahl der Regalleiter. Wir fertigen Regalleitern auch nach Ihren Vorgaben an. Bitte geben Sie uns das exakte Maß vom Boden bis zur Unterkante der Schienenanlage an.

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

einsteckbare Leiterteile passend zum Modulsystem steckbare Plattformleiter, bestehend aus einem Steigteil mit Stufen und einem Stützteil · Aluminium · stabile Rechteckrohr-Holme, farbig pulverbeschichtet · 4-fach gebördelte Stufen-Holmverbindung · Stufen 80 mm tief · max. Gesamtbelastung 150 kg Die Angaben zur Arbeits- und Gesamthöhe beziehen sich auf die Kombination des jeweiligen Leitereinsteckteils mit der Basisleiter.

mit clip-step R13Trittauflage · Aluminium · einseitig begehbar · Stufen 80 mm tief · mit zertifizierter, rutschhemmender clip-step R13 Trittauflage, für den Einsatz in nassen und öligen Arbeitsbereichen · 4-fach gebördelte Stufen-Holmverbindung · Stufenabstand 235 mm · optimiertes Leitergelenk safe-cap · nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik für optimale Bodenhaftung · Leiterneigung 70° · ergo-pad® Griffzone mit Klemmmechanismus zur Sicherung der zusammengeklappten Holme - für mehr Tragekomfort und Sicherheit · max. Gesamtbelastung 250 kg Die Trittauflage wird bis zur maximal begehbaren Stufe aufgebracht.

Sprossen-Glasreinigerleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Stufen-/Holmverbindung Sichere Steckverbindung mit zusätzlichen Hakenverriegelung Oberleiter mit Laufrollen und abriebfestem Anlegegummi mit Keilausschnitt Unterleiter mit nivello®-Traverse für einen extra sicheren Stand und Aufstieg (liegt lose bei) Je nach Auswahl können maximal vier Einzelteile kombiniert werden · da die Standhöhe von 5,0 m nicht überschritten werden darf Sprossenabstand: 280 mm Maximale Belastung: 120 kg

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden
