Fräswendeschneidplatte ISO PNMU 1308DNSR-M:M9315 D. 10mm MT-CVD beschichtet

Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 10mm für eine maximale Schnitttiefe von 8.9mm · FM Geometrie und M8345 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe P30-P50 zum bearbeiten von Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 8,9mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 10mm · Bruttogewicht: 1,75g · Dicke Wendeschneidplatte - Metrisch: 1,7mm · Fräserdesign: ZP · Nettogewicht: 0,609g · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 2,2mm

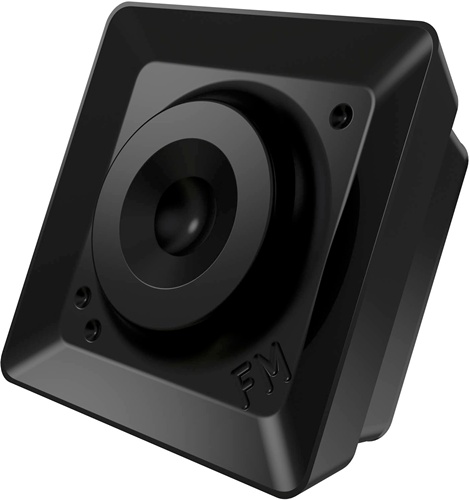

Einseitige Fräswendeschneidplatte SDGX 1205 · Viereckig für eine maximale Schnitttiefe von 12.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-G und FM Geometrie mit verrundeter Schneidkante · M8345 PVD Beshcichtung WC-Co Substrat in den ISO-Gruppen P30-P50/M30 -M40 und S20 -S30 zum bearbeiten von Stahl · nichtrostenden Stahl und Superlegierungen mit Eckfräsern mit langer Schneide J(T)-CSD12X Weitere technische Eigenschaften: · Schnitttiefe max.: 12mm · Schnitttiefe min.: 1mm · Art der Beschichtung: PVD · Bruttogewicht: 9,53g · Dicke Wendeschneidplatte - Metrisch: 5,56mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SDGX 12 · Gesamtdicke Wendeschneidplatte - Metrisch: 6,35mm · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 9,53g · Schneidkantenlänge - Metrisch: 12,7mm · Spanbrecher Herstellerbezeichnung: FM

Weitere technische Eigenschaften: · Auskraglänge - Metrisch: 40mm · Bruttogewicht: 1318,9g · Fräserdesign: BBT-FMH1 · Grundkörperdurchmesser - Metrisch: 48mm · Nettogewicht: 1100g · Spanndurchmesser - Metrisch: 22mm

positiv · Schraubenklemmung · zur Innenbearbeitung · vernickelte Ausführung · mit Innenkühlung Weitere technische Eigenschaften: · Kühlung: mit Innenkühlung · Ø d g7: 20mm · Oberfläche: vernickelt · Ersatzteile: SC 08 · Wendeplatte: DC.. 11T3.. · f: 13mm · b: 18,5mm · l1: 180mm · Drehrichtung: links · h: 18,0mm · Ø D min: 26mm

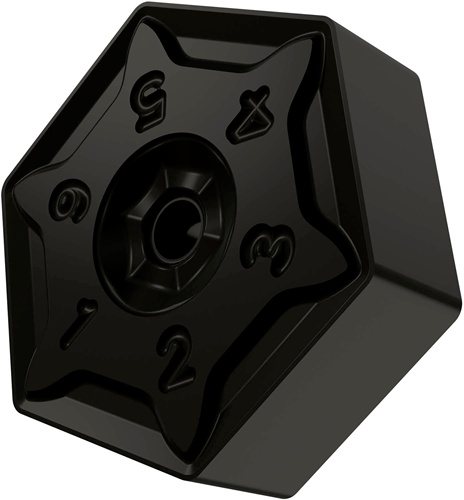

Doppelseitige Fräswendeschneidplatte HNEF 090508E mit Spanbrecher · Hektagonal für eine maximale Schnitttiefe von 4.0mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-E und M Geometrie mit verrundeter Schneidkante · M5315 MT-CVD Beschichtung WC-Co Substrat in der ISO-Gruppe K05 -K25 zum bearbeiten von Gusseisen mit Planfräsern CHN09 Weitere technische Eigenschaften: · Schnitttiefe max.: 4mm · Schnitttiefe min.: 1mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 17,848g · Dicke Wendeschneidplatte - Metrisch: 5,64mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: H - sechseckig · Fräserdesign: HNEF 09 · Innenkreisdurchmesser - Metrisch: 16,2mm · Nettogewicht: 17,848g · Schneidkantenlänge - Metrisch: 9,4mm · Spanbrecher Herstellerbezeichnung: M

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 40mm · 9.6mm Dick für 3.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat T9315 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P05 -P25 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 20mm · Bruttogewicht: 104,539g · Dicke Wendeschneidplatte - Metrisch: 10,15mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 40 · Hauptschneidenwinkel: 25Grad · Minimale Einstechtiefe - Metrisch: 0,7mm · Nettogewicht: 104,539g · Planschneidenbreite - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 40mm · Spanbrecher Herstellerbezeichnung: PM

Spindelwerkzeug SI1607 Weitere technische Eigenschaften: · Bruttogewicht: 464,8g · Fräserdesign: SI · Nettogewicht: 460,5g

Spanformer-Geometrie M = zur mittleren Bearbeitung Weitere technische Eigenschaften: · d1: 2,88mm · s: 3,5mm · l: 11mm · d: 6,7mm · r: 0,5mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 9 mm in Stahl / 6,8 mm in Rostfrei / 9 mm in Guss / - mm in NE-Metalle / 5,4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / 1 mm in Guss / - mm in NE-Metalle / 1 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / 0,1 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,25 mm/U in Stahl / 0,19 mm/U in Rostfrei / 0,25 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 205 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / 180 m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / 90 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 19.0 to maximum 24.3mm mit facettierter Schneidkante · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Scheibenfräsern S90CN(XN) Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 5,4mm · Bruttogewicht: 7,921g · Eckfasenlänge - Metrisch: 0,5mm · Fräserdesign: XNHQ · Innenkreisdurchmesser - Metrisch: 10mm · Nettogewicht: 7,921g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 4,7mm

Doppelseitige Scheibenfräswendeschneidplatte · für eine Schnittbreite von 12.0mm mit facettierter Schneidkante · M8340 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P25 -P50 zum bearbeiten von Stahl mit Scheibenfräsern S90SN Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 7mm · Bruttogewicht: 13,362g · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNHQ AZ · Innenkreisdurchmesser - Metrisch: 12,7mm · Nettogewicht: 13,362g · Schneidkantenlänge - Metrisch: 12,7mm · Spannbohrungsdurchmesser - Metrisch: 5mm

zum Kopierfräsen Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · d: 7mm · Anwendungsbereich: Kopierfräsen · Schnitttiefe max.: 2 mm in Stahl / - mm in Rostfrei / 2 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / - mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,2 mm/U in Stahl / - mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 230 m/min in Stahl / - m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 305 m/min in Stahl / - m/min in Rostfrei / 285 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

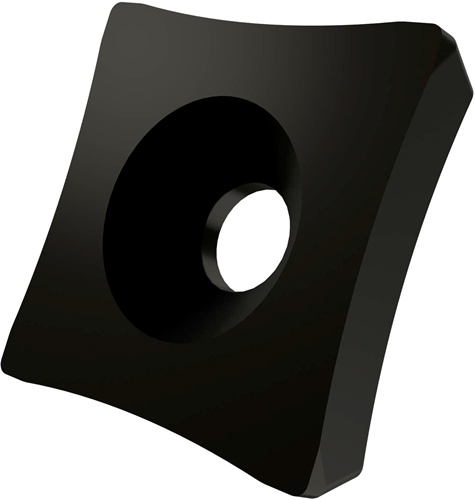

Dreh-Wendeschneidplatte SPUB 19-R63:T9335 Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 16,831g · Dicke Wendeschneidplatte - Metrisch: 4,75mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SPUB 19-R · Innenkreisdurchmesser - Metrisch: 19,05mm · Maximaler Rohraußendurchmesser - Metrisch: 120mm · Minimaler Rohraußendurchmesser - Metrisch: 95mm · Nettogewicht: 16,831g · Profilradius - Metrisch: 63mm · Schneidkantenlänge - Metrisch: 19,05mm

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 25mm für Rohrdurchmesser von 29 bis 36mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 21,98g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 45mm · Minimaler Rohraußendurchmesser - Metrisch: 34mm · Nettogewicht: 20,495g · Profilradius - Metrisch: 25mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

Einseitige Fräswendeschneidplatte ADMX 0702 · 85° Parallelogram für eine maximale Schnitttiefe von 5.0mm · mit 2.0mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M8310 PVD Beschichtung WC-Co Feinkornsubstrat in der ISO-Gruppe P01 -P10 zum bearbeiten von Stahl mit Eckfräsern SAD07D Weitere technische Eigenschaften: · Schnitttiefe max.: 5mm · Schnitttiefe min.: 0,1mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 4,482mm · Bruttogewicht: 0,57g · Dicke Wendeschneidplatte - Metrisch: 2,48mm · Eckenradius - Metrisch: 2mm · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 07 · Nettogewicht: 0,57g · Schneidkantenlänge - Metrisch: 6,95mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,2mm

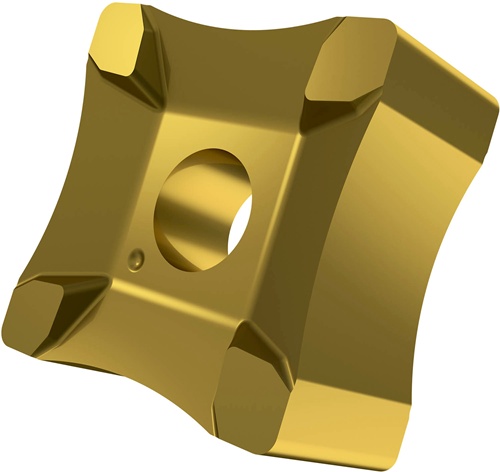

Doppelseitige Scarfing Wendeschneidplatte · quadratisch mit einer Hauptschneidenlänge von 15.875mm · 8.15mm dick und einen Arbeitsradius von 20mm für Rohrdurchmesser von 23 bis 29mm · 6640 MT-CVD beschichtetes WC-Co Hartmetall innerhalb des ISO-Substratsbereichs P20-P40 und M20-M35 zum entgraten von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 20,104g · Dicke Wendeschneidplatte - Metrisch: 8,15mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SNMX 15-R · Innenkreisdurchmesser - Metrisch: 15,875mm · Maximaler Rohraußendurchmesser - Metrisch: 36mm · Minimaler Rohraußendurchmesser - Metrisch: 27mm · Nettogewicht: 18,874g · Profilradius - Metrisch: 20mm · Schneidkantenlänge - Metrisch: 15,875mm · Spannbohrungsdurchmesser - Metrisch: 5,16mm

Einseitige Fräswendeschneidplatte SOMT 0502 mit Spanbrecher · Viereckig für eine maximale Schnitttiefe von 4.5mm · mit 0.4mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und M Geometrie mit verrundeter und facettierter Schneidkante · M6330 PVD Beschichtung WC-Co Substrat in den ISO-Gruppen P20 -P35 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl mit shoulder face mills SSO05O Weitere technische Eigenschaften: · Schnitttiefe max.: 4,5mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: PVD · Bruttogewicht: 0,553g · Dicke Wendeschneidplatte - Metrisch: 2,63mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SOMT 05 · Innenkreisdurchmesser - Metrisch: 5,57mm · Nettogewicht: 0,553g · Schneidkantenlänge - Metrisch: 5,57mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 2,5mm

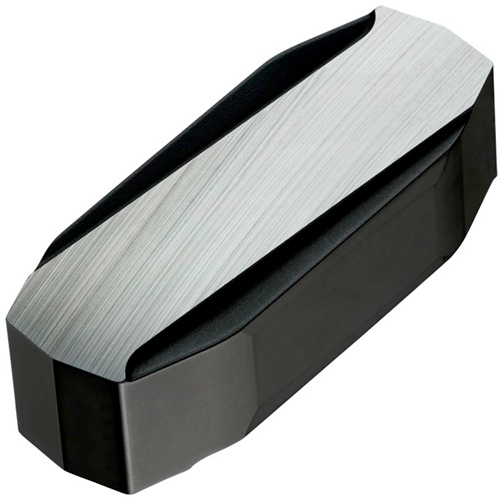

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 36.5mm · 12mm Dick für 2mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher PM mit S01 Schneidkantenpreparation · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 18mm · Bruttogewicht: 103,204g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 36 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,6mm · Nettogewicht: 103,204g · Planschneidenbreite - Metrisch: 16mm · Schneidkantenlänge - Metrisch: 36,5mm · Spanbrecher Herstellerbezeichnung: PM-S01

für sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 4,5 mm in Stahl / 4,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 3,6 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,22 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,22 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,4 mm/U in Stahl / 0,36 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,28 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 175 m/min in Stahl / 105 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 260 m/min in Stahl / 155 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle

Fräswendeschneidplatte RT-13/050-06-ALC22-R Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 1,927g · Fräserdesign: RDMT 10PR · Nettogewicht: 1,927g · Spanbrecher Herstellerbezeichnung: 61

mit vergrößertem Bunddurchmesser · mit Hohlschaftkegel nach DIN 69893 Form A · mit zusätzlichen Kühlkanalbohrungen an der Stirnseite · zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880 Weitere technische Eigenschaften: · Norm: DIN 69893 · A: 100mm · D: 38mm · Spann-Ø d: 16mm · L1: 17mm
