fischer Verbindungshalterung PXC Plus AL
32,90 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage

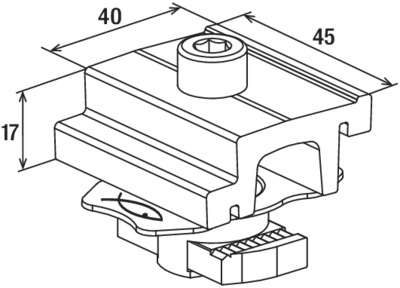

fischer Verbindungshalterung PXC Plus AL
- Kompatibilität sowohl mit SolarFish H33 als auch mit SolarFish H44 durch drehbares Oberteil.

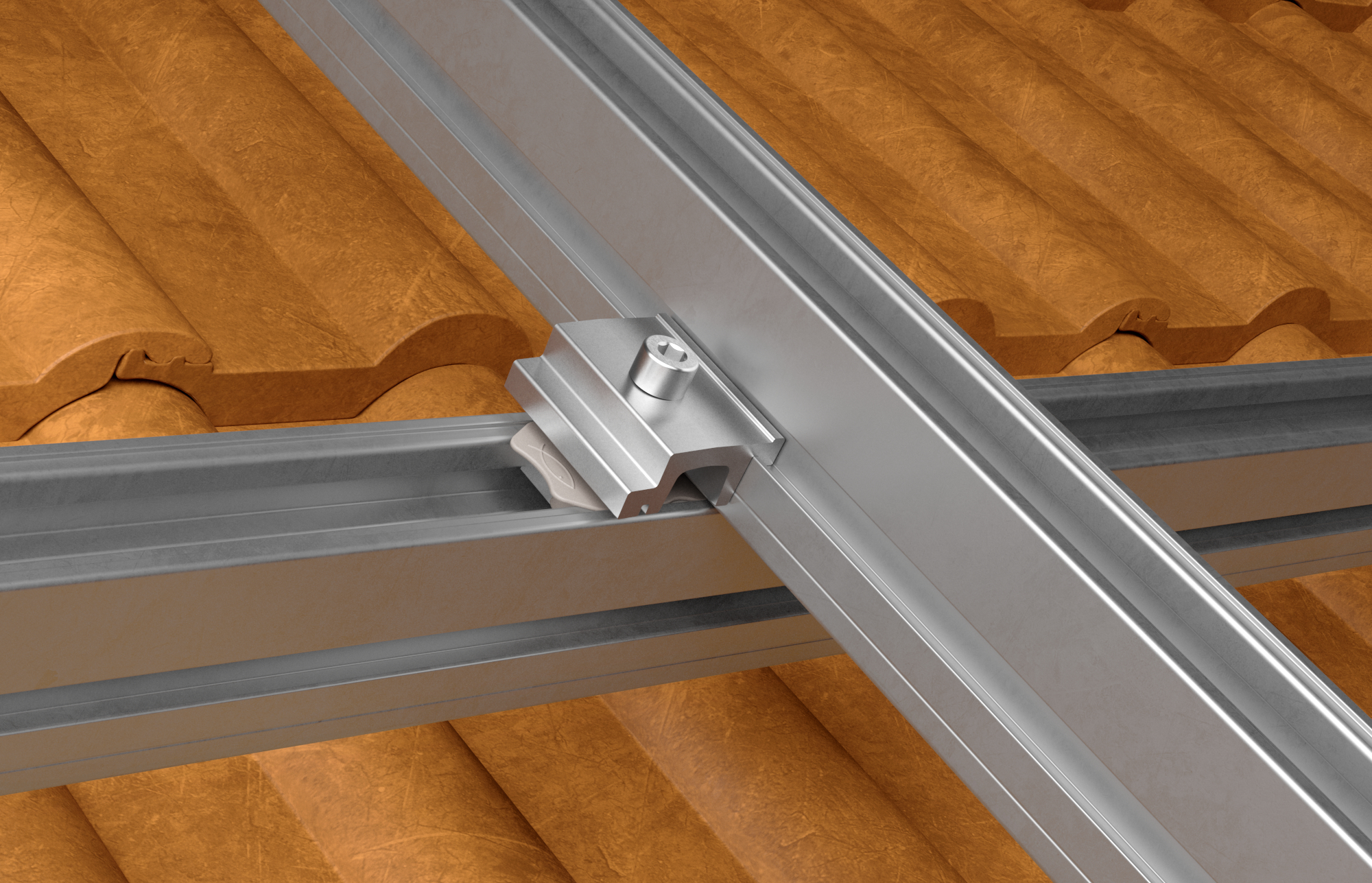

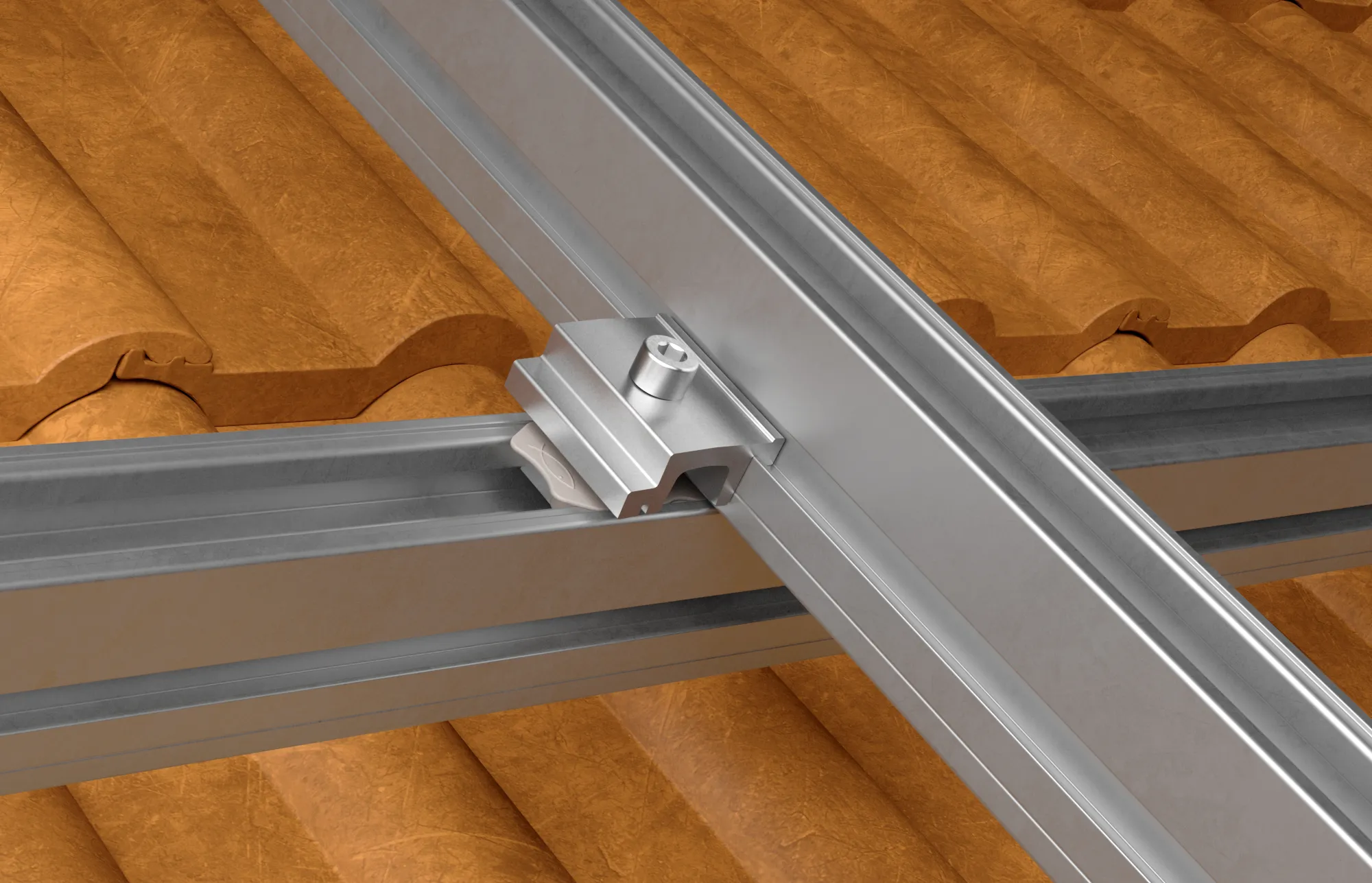

- Verbindung zweier überlappender Solarschienen im 90°-Winkel
- Schnelle Montage der Solarschiene durch Anziehen einer einzigen Schraube.
- Die PXC Halter ist bereits vormontiert und benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Unterlegscheiben, Bolzen).
- Die große Auflagefläche der PXC Verbindungshalter erhöht die Tragfähigkeit der Verbindung.
G9
- Schnelle Montage der Solarschiene durch Anziehen einer einzigen Schraube.
- Die PXC Halter ist bereits vormontiert und benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Unterlegscheiben, Bolzen).
- Die große Auflagefläche der PXC Verbindungshalter erhöht die Tragfähigkeit der Verbindung.
- Mutter FCN AL M 8 (an der Halterung vormontiert) in die obere Nut des unteren Solarprofils einlegen und um 90° drehen.
- Die je nach Profilhöhe passende Seite des Schnellverbinders des PXC-Verbindungshalters in die seitliche Nut des oberen Profils einführen.
- Verbindung mit dem Anzugsdrehmoment (10 Nm) festziehen.
geeignet für
Anwendung
Geeignet für:- Sonderbausysteme
- SolarFish H33 Schienen
- SolarFish H44 Schienen
| Breite: | 90,00 mm |
|---|---|
| Breite (Logistik): | 250,00 mm |
| Gewicht (Logistik): | 7685,00 gr |
| Gewicht_y: | 65 g |
| Gewinde: | M8 |
| Höhe: | 90,00 mm |
| Höhe (Logistik): | 200,00 mm |
| Kollektion: | PXC Plus AL |
| Länge: | 230,00 mm |
| Länge (Logistik): | 470,00 mm |
| Profi / DIY: | Profi |
| Schlüsselweite (Innen 6kant): | 6 mm |
| Schraubenlänge: | 20 mm |
| Typbezeichnung: | Verbindungselement |
| Volumen: | 1863,00 cm³ |
