fischer Universal-Endklemme vormontiert PM U 30 - 50 AL, Aluminium
40,00 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Universal-Endklemme vormontiert PM U 30 - 50 AL, Aluminium
- Universell einsetzbar für Paneele von 30 bis 50 mm Dicke
- Schnelles Einsetzen in das Profil
- Flach und mit versenkter Schraube zur Vermeidung von Schattenbildung
- Hergestellt aus Aluminium EN AB 46100
G9
- Die vormontierte Universalklemme PM U kann alle Photovoltaikmodule mit einer Dicke von 30 mm bis 50 mm befestigen.
- Die vormontierte Universalklemme PM U kann sowohl als Endklemme als auch als Mittelklemme verwendet werden.
- Dank der intelligenten Mutter lässt sich die vormontierte Universalklemme PM U an jeder beliebigen Stelle der Tragschiene schnell einhaken und arretieren.
- Die versenkte Schraube im Element vermeidet Abschattungen auf benachbarte Modulen.
- Dank der Feder bleibt die vormontierte Universalklemme PM U während der Anzugsphasen angehoben.
- Die vormontierte Universalklemme PM U benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Dichtungen, Muttern).
- Setzen Sie den unteren Teil der vormontierten Universalklemme PM U in die obere Nut der Schiene ein.
- Drehen Sie die vormontierte Universalklemme PM U im Uhrzeigersinn, um sie als Endklemme zu verwenden, und gegen den Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
- Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) aufbringen.
geeignet für
Anwendung

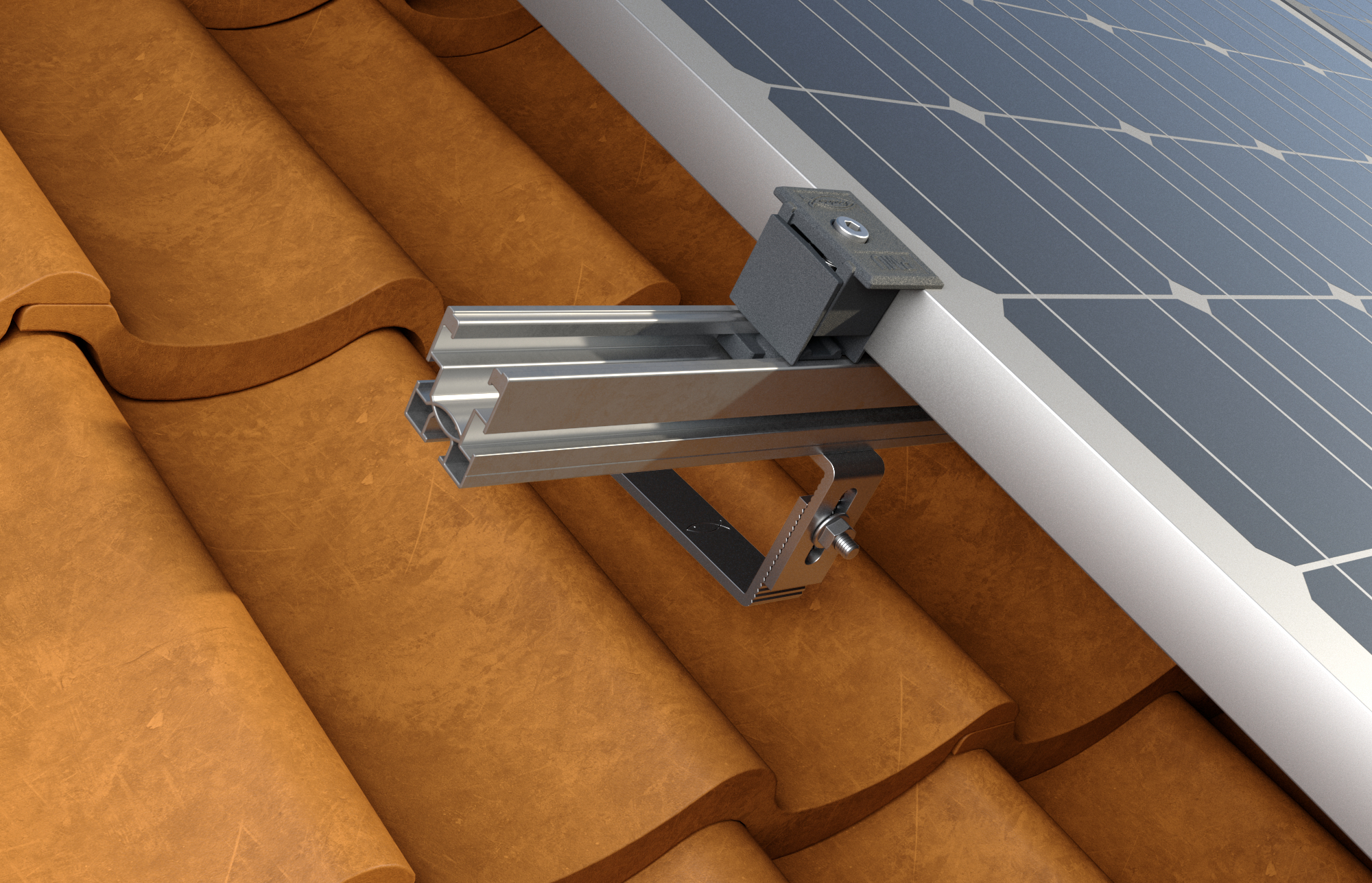

Geeignet für:- Steildachsysteme mit Haken

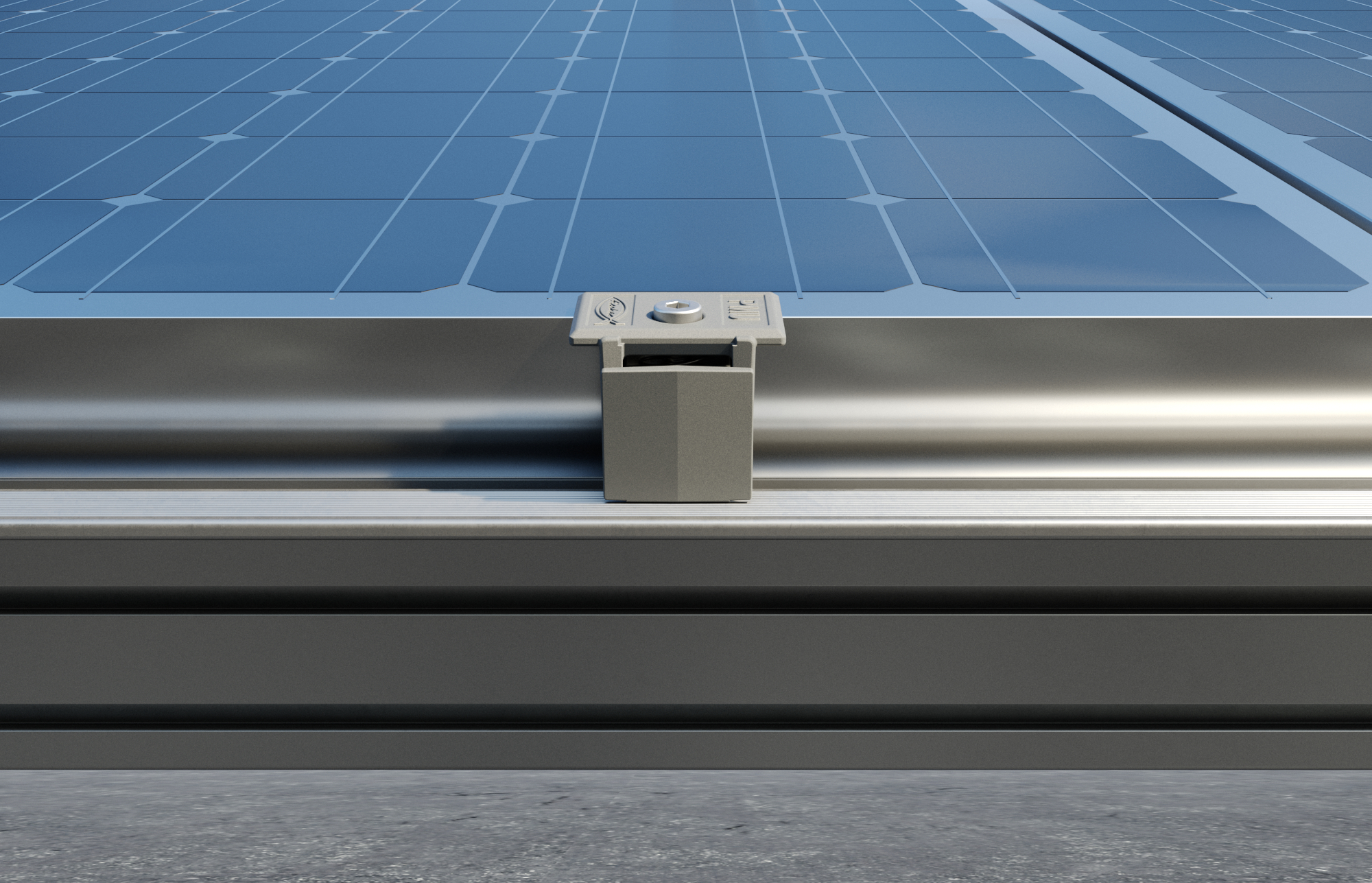

- Flachdachsysteme mit Dreiecksrahmen

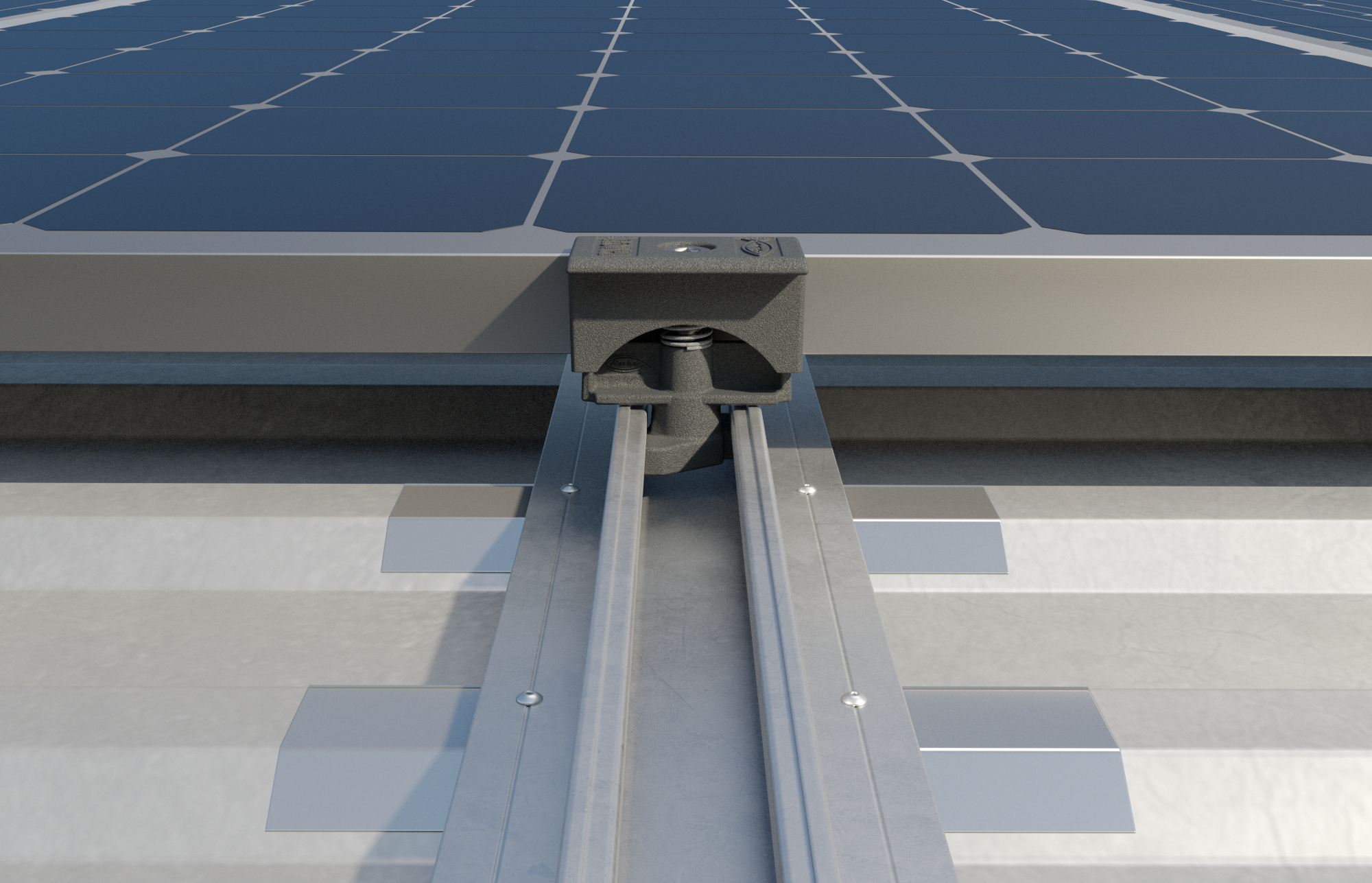

- Trapezblechdachsysteme
- Wellblechdachsysteme
- Sonderkonstruktionen
- SolarFish H33
- SolarFish H44
- SolarFish H83
- SolarMetal

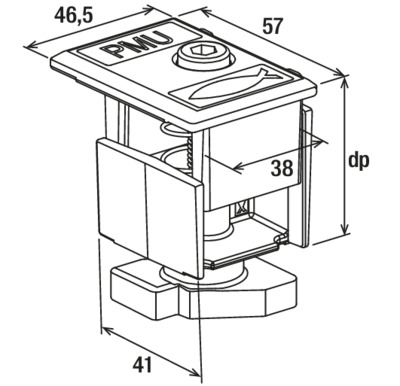

| Abmessungen: | 41 x 38 mm |
|---|---|
| Breite: | 90,00 mm |
| Farbe: | Aluminium schwarz |
| Gewicht: | 1329,00 gr |
| Gewicht_y: | 125 g |
| Gewinde: | M8 |
| Größe Klemme: | 38 x 41 mm |
| Höhe: | 90,00 mm |
| Installationsdrehmoment: | 10 Nm |
| Kollektion: | PM U |
| Länge: | 285,00 mm |
| Modulhöhe: | 30 - 50 mm |
| Profi / DIY: | Profi |
| Schlüsselweite (Innen 6kant): | 6 mm |
| Schraubenlänge: | 40 mm |
| Volumen: | 2308,50 cm³ |
