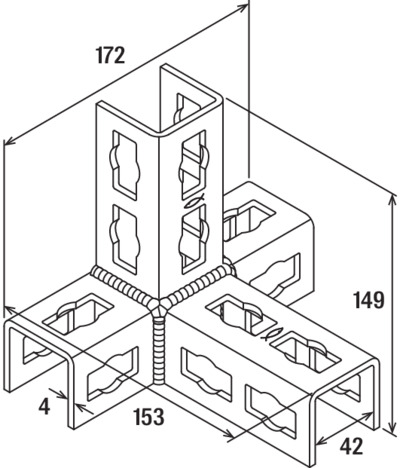

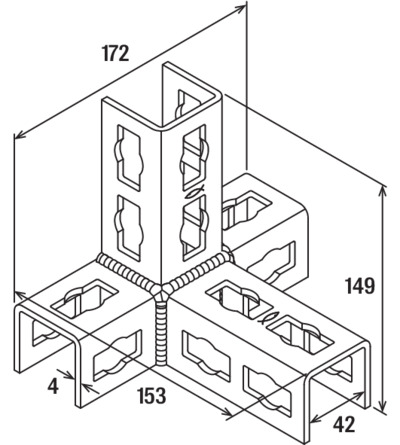

fischer Multidimensionaler Winkel PFUF 4D A4

Die fischer Flachfittinge PFFF eignen sich für den Aufbau von einfachen Schienensystemen. Die Flachfittinge werden als Flachverbinder mit zwei Formlöchern oder als Längsverbinder mit vier Formlöchern zur Verbindung in der fischer Montageschiene FUS mit dem fischer Durchsteckverbinder PFCN angeboten. Die Flachfittinge können platzsparend zur Konstruktion von Schienenverbindungen verwendet werden. Die Ausführung aus nicht rostendem Stahl ist für die Installation im Freien und hochkorrosiver Umgebung geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Flachfittings gewährleistet den Systemfit mit der Durchsteck-Schiebemutter PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungFlachfitting zur Gestaltung von einfachen Schienenkonstruktionenfür das Durchstecksystem.Im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

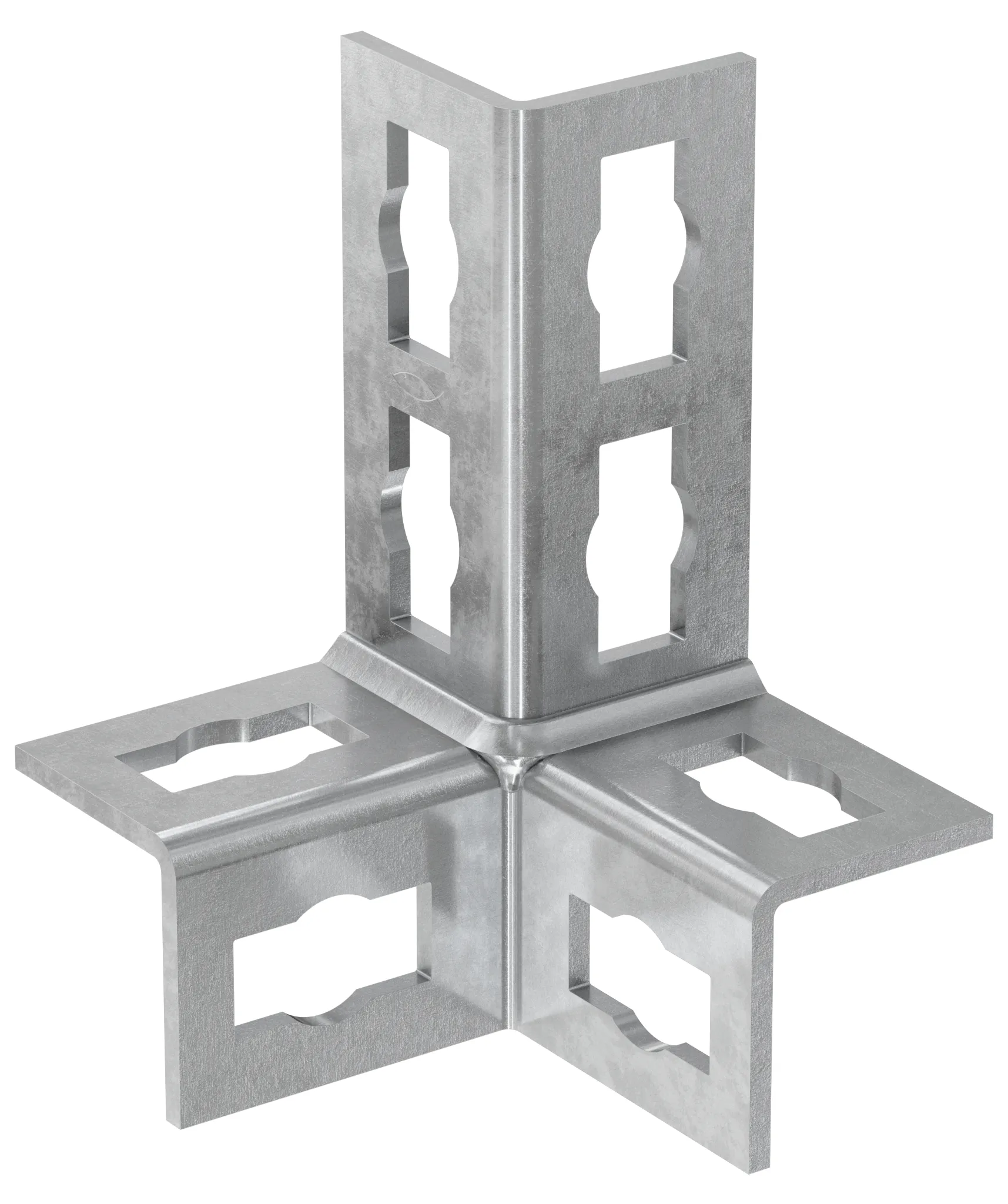

Die fischer multidimensionalen Winkel PFUF 2D, 3D und 4D verbinden mehrdimensionale Konstruktionen mit den Montageschienen FUS und dem Durchsteckverbinder PFCN. Mit den PFUF 3D und 4D Verbindungselementen lassen sich mehrseitige Schachtkonstruktionen innerhalb kurzer Zeit leicht und einfach erstellen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.G9Mit den mehrdimensionalen PFUF-Konstruktionselementen lassen sich mehrdimensionale Konstruktionen innerhalb kurzer Zeit erstellen.Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Die unterschiedlichen Formen der Verbindungselemente ermöglichen eine flexible Montage von Schienenkonstruktionen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungKonstruktionselemente zur Herstellung von mehrdimensionalen Konstruktionen mit FUS-Schienen mittels Durchsteckverbinder PFCN.PFUF D: Zur Anwendung im trockenen Innenbereich.PFUF D zl: Zur Anwendung im Innen- und Außenbereich.PFUF D A4: Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

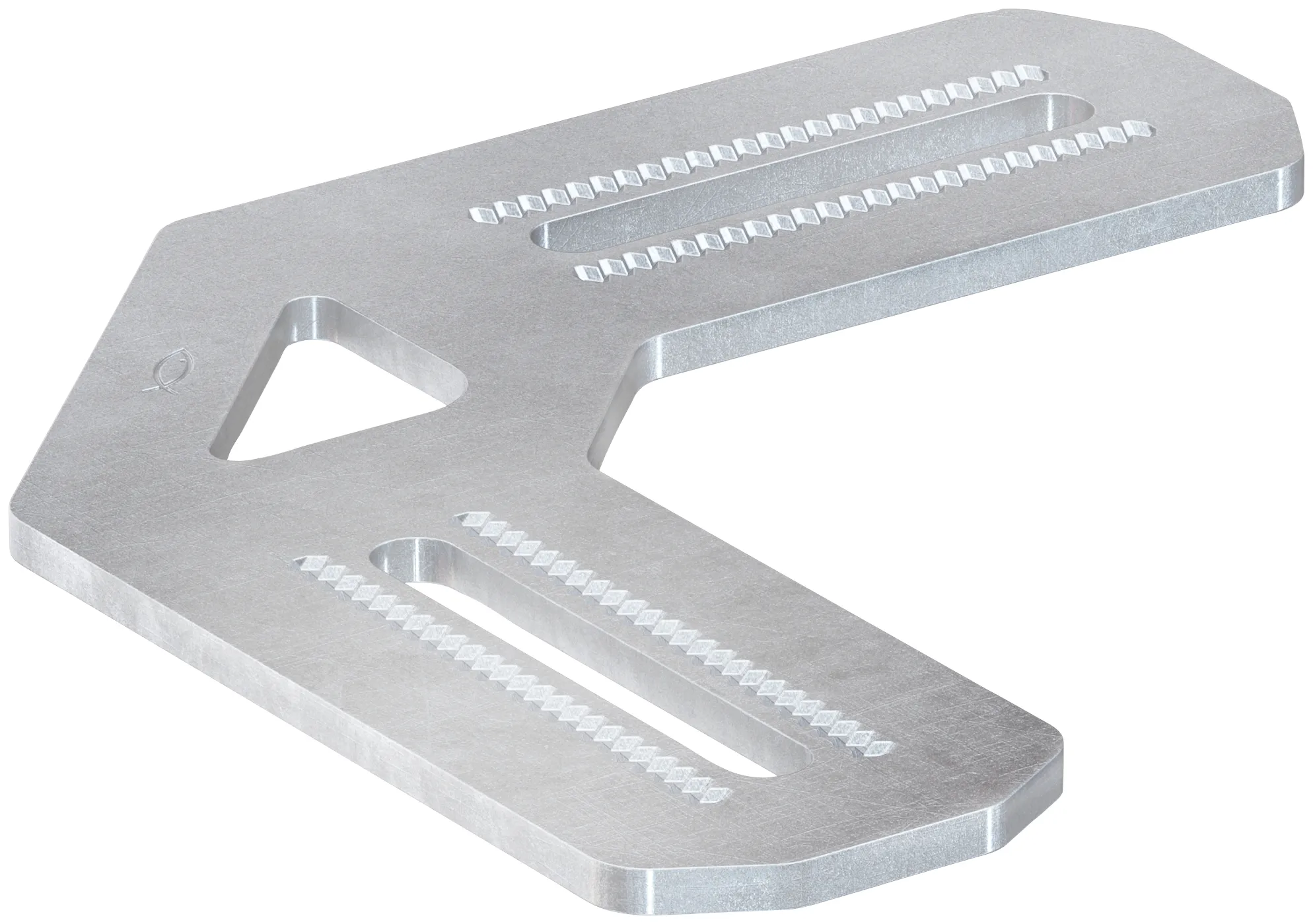

fischer Flachfitting ist ein optimales Verbindungselement von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Der Flachwinkel FMFF 90° wird paarweise eingesetzt und bietet bei der Verbindung der Montageprofile FMP eine hohe Tragkraft zur Konstruktion massiver Anwendungen.Die Ausführung des Flachwinkels FMFF 90° mit Langlöchern und Rasterung passend zum Hammerkopf-Steckverbinder FMHB ermöglicht eine optimale Justage der Konstruktion und vereinfacht den Montageprozess.G9Der Flachwinkel FMFF 90° wird paarweise eingesetzt und bietet bei der Verbindung der Montageprofile FMP eine hohe Tragkraft zur Konstruktion massiver Anwendungen.Die Ausführung des Flachwinkels FMFF 90° mit Langlöchern und Rasterung passend zum Hammerkopf-Steckverbinder FMHB ermöglicht eine optimale Justage der Konstruktion und vereinfacht den Montageprozess.geeignet fürAnwendungElement zur stabilen rechtwinkligen Verbindung von Montageprofilen mit paarweiser Anordung des Flachverbinders FMFF 90°.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

Die fischer Trägerkralle TKR 21-42 ist ein Befestigungselement aus Edelstahl A4. Damit werden Montageschienen zur Befestigung von Rohren und Kanälen direkt am T-Träger befestigt. Für das Befestigen ist kein Bohren oder Schweißen notwendig. Die Trägerkrallen können demontiert werden.Spannbügel zur direkten Verbindung von FUS Schienen mit Stahlträgern.Kein Bohren, kein Schweißen erforderlich.Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.Zur Anwendung im Innen- und Außenbereich.G9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Prüfzeichen von VdS, FM und UL.Einfache Befestigung ohne Schweißen und Schrauben. Das spart Zeit und Kosten.Hohe Tragkraft durch massive Ausführung.Nachträgliche Höhenjustierung der Gewindestange dank Durchgangsbohrung.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

Der fischer Trapezhänger TZ ist ein Befestigungselement für Trapezbleche. Für die Befestigung von Sprinklersystemen durch Befestigung mit Schraube SKS in gestanztem Loch. Für die Befestigung von sonstigen Leitungen mit Blechschrauben oder Stahlblindnieten. Sollbiegestelle ermöglicht die ideale Anpassung an die Trapezblechform. Reguliermutter als Anschlussmutter für eine einfache nachträgliche Höhenjustage.VdS-zertifiziert.Sollbiegestelle.Reguliermutter.G9Die VdS-Zulassung der TZ/TZH, sowie die FM-Zulassung des TZA, garantieren objektiv geprüfte Funktionssicherheit.Die Sollbiegestelle des TZ/TZH/TZA ermöglicht die ideale Anpassung an die Trapezblechform.geeignet fürAnwendungBefestigungselement für Trapezbleche.Zur Anwendung im trockenen Innenbereich.

fischer SolarFish H44 ist eine Schiene aus Aluminiumlegierung, die sowohl auf Flach- als auch auf Steildächern für Photovoltaikanlagen verwendet werden kann. Neben ihrer Vielseitigkeit ermöglicht die Schiene eine schnelle und einfache Montage. In den unteren und seitlichen Nuten können SKS M 8 Schrauben oder RHS Hammerkopfschrauben verwendet werden. In der oberen Nut können Hammerkopfmuttern FCN AL und MW-Klammern für Querverbindungen verwendet werden.Das Profil ist sowohl mit den Universalklammern PMU / PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. SolarFish kann auf Steildächern mit den Haken RH und GT angebracht werden.Hoher Querschnitt für maximale VielseitigkeitKompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-CAW 6063 T6 AluminiumG9Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen.Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C.Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts.Das SolarFish H44 Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar.Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken, Stockschrauben, Stehfalzklemmen usw.)Montieren Sie die SolarFish H44 Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger.Um zwei SolarFish H44 Schienen gibt es zwei verschiedene Möglichkeiten.Als erste Option verwenden Sie den SolarFish H44-Verbinder. Dank seines Designs können die beiden Schienen leicht in den Verbinder eingelegt werden und mit Hilfe der Rille in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden. Befestigen Sie den Verbinder mit 4 Schrauben RHS 8 und 4 Sechskantflanschmuttern MU F 8M an den Schienen, indem Sie sie mit einem Drehmoment von 15 Nm anziehen.Als Alternative nutzen Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren. Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern.Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m.Installieren Sie die Klemmen durch die obere Nut der Schiene.Befestigen Sie die PV-Paneele durch Anziehen der Klemmen.Bringen Sie die AK SP-Kappen an den Enden der SolarFish H44 Schiene für einen sauberen Abschluss an.geeignet fürAnwendungSteildach mit Betondachsteinen und Tonziegeln mit:RH HakenGT HakenWellplatten-Dächer mit:STSR DoppelgewindeschraubeSTSI DoppelgewindeschraubeStehfalzpaneeldächer mit:DLA-KlemmeDLAK-Klemme

fischer Trägerkrallen sind optimale Verbindungselemente von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau.Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die Konstruktion der Trägerkralle FMBC macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die Bauform der Trägerkralle FMBC mit den 3 passenden Bügelhöhen zu den Montageprofilen FMP gewährt eine schnelle Montage und das einfache Verschieben der Profile zur Justage.G9Die Konstruktion der Trägerkralle FMBC macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die Bauform der Trägerkralle FMBC mit den 3 passenden Bügelhöhen zu den Montageprofilen FMP gewährt eine schnelle Montage und das einfache Verschieben der Profile zur Justage.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.VdS zugelassen.Galvanisch verzinkt.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

fischer Trägerkrallen sind optimale Verbindungselemente von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau.Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die Konstruktion der Trägerkralle FMBC macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die Bauform der Trägerkralle FMBC mit den 3 passenden Bügelhöhen zu den Montageprofilen FMP gewährt eine schnelle Montage und das einfache Verschieben der Profile zur Justage.G9Die Konstruktion der Trägerkralle FMBC macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die Bauform der Trägerkralle FMBC mit den 3 passenden Bügelhöhen zu den Montageprofilen FMP gewährt eine schnelle Montage und das einfache Verschieben der Profile zur Justage.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen.Zur Anwendung im Innen- und Außenbereich.

Die fischer Winkelstütze WS 31-45° gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit. Die Abmessung der Winkelkonsole gewährleistet durch die Passgenauigkeit eine sichere Verbindung mit ALK Konsolen und FLS Montageschienen. Die Winkelstütze trägt die Last entweder an die Wand oder an eine Montageschienenkonstruktion ab. Die FSM Clix P Schiebemutter und eine Schraube schaffen die Verbindung zum Montageschienenprofil. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Konstruktionselement zur Verwendung als Stützelement zum Aussteifen von SchienenkonstruktionenAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die stabile Winkelstütze WS 31-45° gibt einer Tragkonstruktion sehr hohe Stabilität und Sicherheit.Die Abmessung der Winkelkonsole gewährleistet durch die Passgenauigkeit eine sichere Verbindung mit ALK-Konsolen und FLS-Montageschienen.Die Standardlochung in der Winkelstütze erlaubt den exakten Anschluss mittels FSM Clix P-Schiebemutter und Schraube an ALK-Auslegerkonsolen oder FLS-Montageschienen.geeignet fürAnwendungWinkelstütze zur Herstellung von stabilen Konsolenkonstruktionen mit FLS-Schienen oder ALK-Konsolen.Zur Anwendung im trockenen Innenbereich.

fischer Trägerklammern sind optimale Verbindungselemente von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die Konstruktion der Trägerklammer FMBC M12 und M16 macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC M12 und M16 ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die massive Ausführung der Trägerklammer FMBC M12 und M16 gewährleistet eine hohe Tragkraft zur Konstruktion von stabilen Verbindungen mit Stahlträgern.G9Die Konstruktion der Trägerklammer FMBC M12 und M16 macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC M12 und M16 ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die massive Ausführung der Trägerklammer FMBC M12 und M16 gewährleistet eine hohe Tragkraft zur Konstruktion von stabilen Verbindungen mit Stahlträgern.geeignet fürAnwendungEinfaches Befestigen durch Klemmen der Grundplatte an Stahlträger.Zur Fixierung von FMSF S und FMSF BP S verwenden Sie FMBC M12. Für FMS und FMSF BP M und L verwenden Sie FMBC M16.Zur Anwendung im Innen- und Außenbereich.

Die schweren Festpunkte in kompakter Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Höhenjustierung möglich.Aufnahme der Festpunktschelle FFSC und Kältefestpunktschelle FFRC.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 355,6 mm.G9Die massive Bauform des Festpunkts und die massive Untergrundanbindung erlauben die Aufnahme von hohen Lasten für eine stabile und sichere Verbindung.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung des Festpunkts lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Der Festpunkt eignet sich zur Aufnahme der FFSC Festpunktschelle und FFRC Kältefestpunktschelle für noch mehr Flexibilität.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

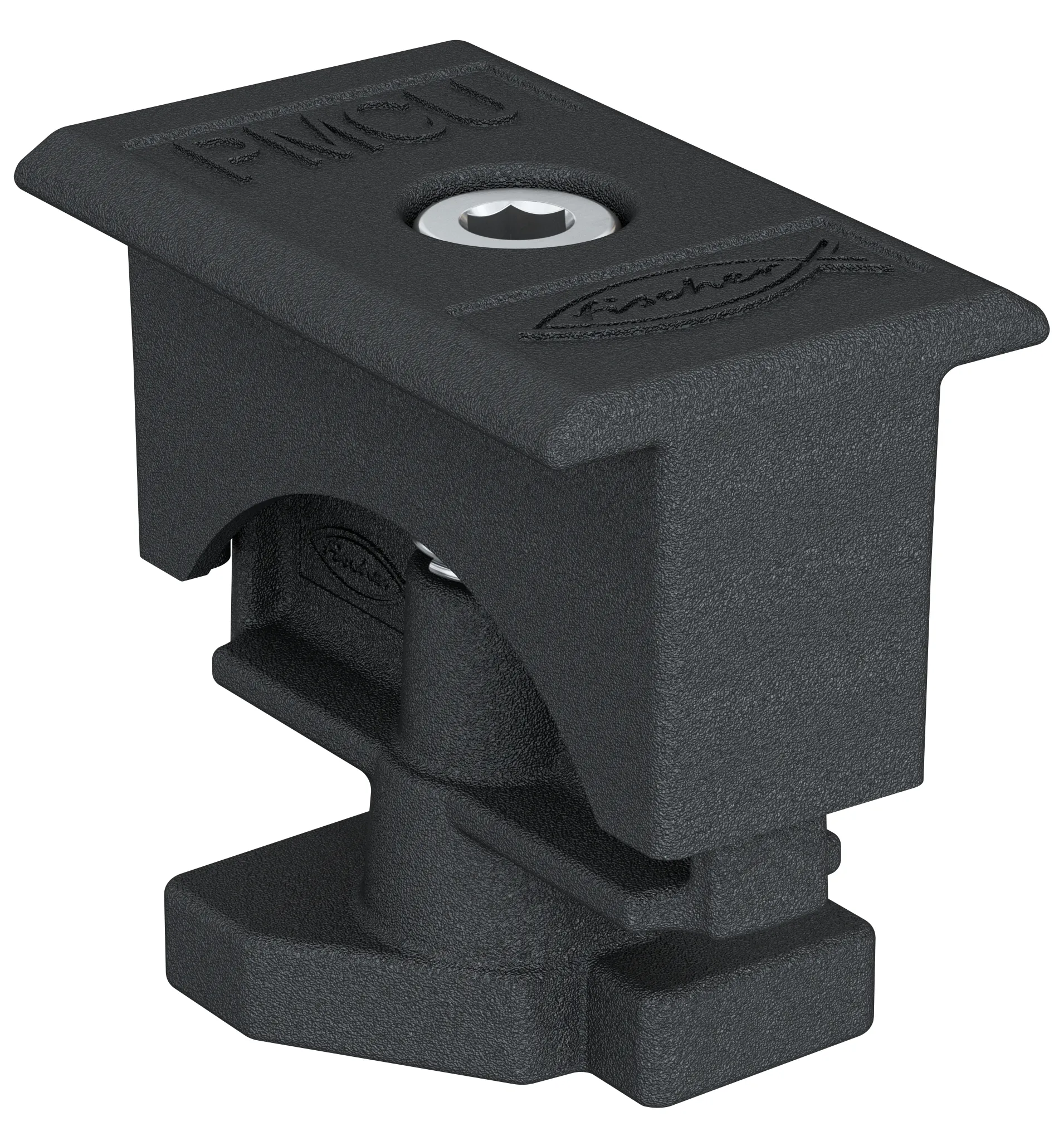

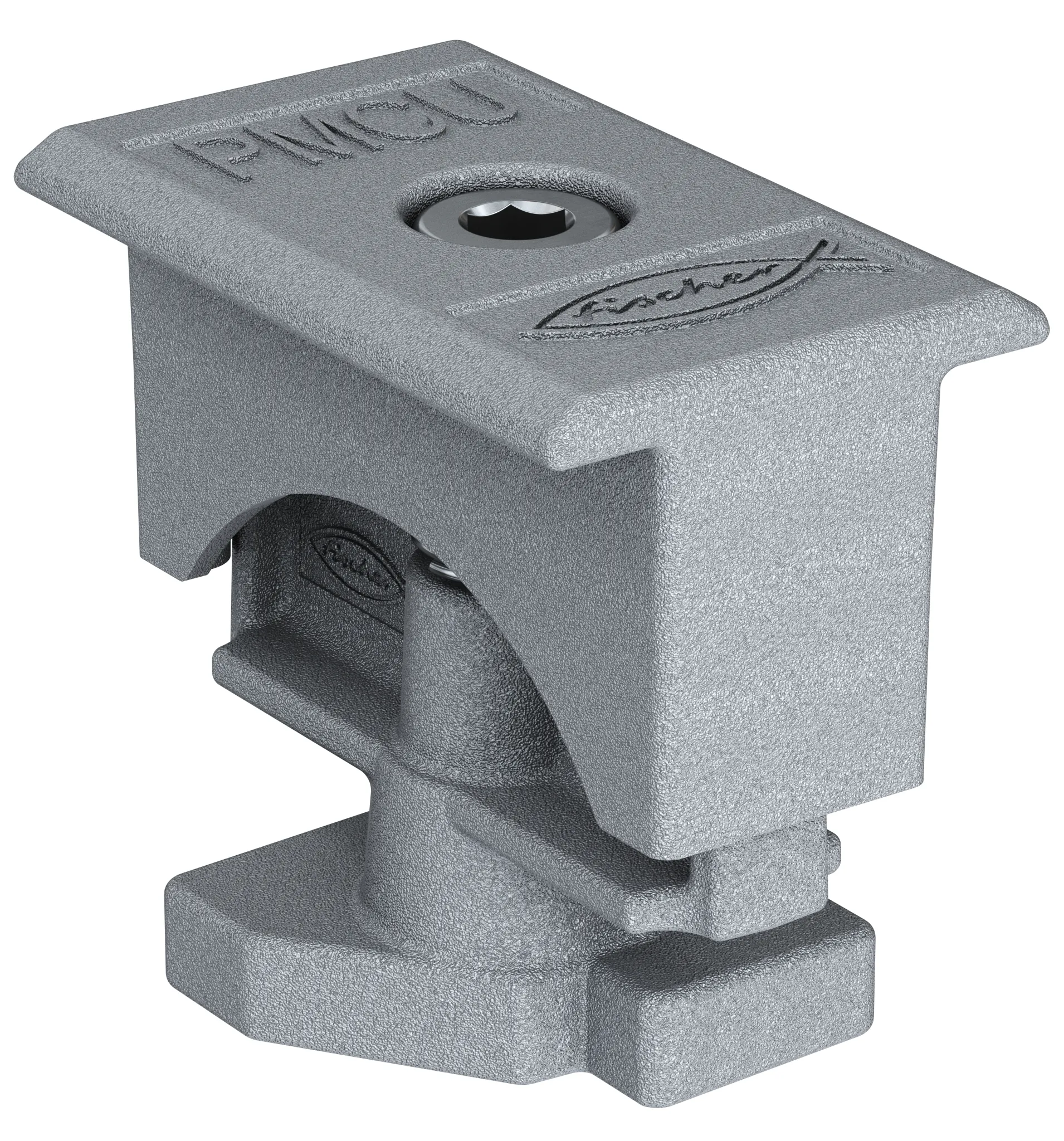

PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarFish H33,SolarFish H44,SolarFish H83 und SolarMetal Schienen.Universell einsetzbar für Paneele von 30 bis 50 mm DickeSchnelles Einsetzen in das ProfilFlach und mit versenkter Schraube zur Vermeidung von SchattenbildungHergestellt aus Aluminium EN AB 46100G9Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen.Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen.Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden.Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht.Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein.Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) anwenden.geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenFlachdachsysteme mit DreiecksrahmenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionenZur Befestigung von PV-Modulen auf Schienen:SolarFish H33SolarFish H44SolarFish H83SolarMetal

STSR ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Holzunterkonstruktion montiert.Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.Unteres Gewinde für HolzMetrisches ObergewindeIntegrierte EPDM-DichtungAus rostfreiem Stahl A2G9Die STSR-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für die Verbindung mit den MW- oder SSP-Halterungen geliefert.Schnelle Montage, da die Dacheindeckung während der Montage nicht entfernt werden muss.Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.Bestimmen Sie die Länge der STSR-Stockschraube in Abhängigkeit von der Dicke der tragenden Konstruktion.Bestimmen Sie den Achsabstand der STSR-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.Bestimmen Sie die Position der STSR-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.Bohren Sie die Eindeckung mit 14 mm und die Holzunterkonstruktion mit 6 mm bzw. 8 mm vor.Befestigen Sie die STSR-Stockschraube an der Holzkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.Fixieren Sie die SSP- oder MW-Verbindungsplatte, indem Sie ihre Höhe mit den MU F Muttern einstellen.geeignet fürAnwendungGeeignet für Steildächer aus Wellblech- oder Faserzement-Eindeckung mit:SolarFish H33SolarFish H44Befestigung mit STSR Stockschraube:Montage direkt in die Holzunterkonstruktion. Vorbohren erforderlich

Die massive fischer Festpunktschelle FFPC mit lastoptimiertem Schellenband eignet sich bei bei allen warmgehenden Rohrleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung und verhindert unerwünschte Verschiebungen. Die Festpunktschelle FFPC kann sowohl auf die Festpunktsattel FFS-M oder FFS-H als auch auf die abgestrebten Festpunkte FFP montiert werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten.Hohe Lastaufnahme durch stabiles Schellenband.Geeignet für Rohrdurchmesser 21 mm - 355 mm.G9Die Verwendung der Festpunktschelle FFPC mit den Festpunktsattels FFS oder den abgestrebten Festpunkten FFP erlaubt einen vielfältigen Einsatz.Das hohe Lastniveau durch das angepasste Schellenband ermöglicht eine optimierte Anpassung der Befestigungsabstände.Das Sortiment der FFPC ermöglicht die Befestigung von Rohren mit 21 mm bis 355 mm Durchmesser.geeignet fürAnwendungHeizungsleitungenMedienleitungen mit thermischer AusdehnungWarmwasser- und ZirkulationsleitungenDampfleitungen

PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarFish H33,SolarFish H44,SolarFish H83 und SolarMetal Schienen.Universell einsetzbar für Paneele von 30 bis 50 mm DickeSchnelles Einsetzen in das ProfilFlach und mit versenkter Schraube zur Vermeidung von SchattenbildungHergestellt aus Aluminium EN AB 46100G9Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen.Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen.Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden.Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht.Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein.Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) anwenden.geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenFlachdachsysteme mit DreiecksrahmenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionenZur Befestigung von PV-Modulen auf Schienen:SolarFish H33SolarFish H44SolarFish H83SolarMetal

Die fischer Trägerklammer TKL L ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Für VdS-Anlagen sind ab Rohrleitung DN 65 Sicherungslaschen erforderlich. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.VdS zertifiziert.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die TKL L ist in 2 Varianten entweder mit Gewindeanschluss M8 oder mit Durchgangsloch 9mm erhältlich.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Die VdS-Zulassung garantiert eine objektiv geprüfte Funktionssicherheit.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

Die massive fischer Festpunktschelle FFPC mit lastoptimiertem Schellenband eignet sich bei bei allen warmgehenden Rohrleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung und verhindert unerwünschte Verschiebungen. Die Festpunktschelle FFPC kann sowohl auf die Festpunktsattel FFS-M oder FFS-H als auch auf die abgestrebten Festpunkte FFP montiert werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten.Hohe Lastaufnahme durch stabiles Schellenband.Geeignet für Rohrdurchmesser 21 mm - 355 mm.G9Die Verwendung der Festpunktschelle FFPC mit den Festpunktsattels FFS oder den abgestrebten Festpunkten FFP erlaubt einen vielfältigen Einsatz.Das hohe Lastniveau durch das angepasste Schellenband ermöglicht eine optimierte Anpassung der Befestigungsabstände.Das Sortiment der FFPC ermöglicht die Befestigung von Rohren mit 21 mm bis 355 mm Durchmesser.geeignet fürAnwendungHeizungsleitungenMedienleitungen mit thermischer AusdehnungWarmwasser- und ZirkulationsleitungenDampfleitungen
