fischer Festpunkte U-Bügel FMFS UB 90

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Prüfzeichen von VdS, FM und UL.Einfache Befestigung ohne Schweißen und Schrauben. Das spart Zeit und Kosten.Hohe Tragkraft durch massive Ausführung.Nachträgliche Höhenjustierung der Gewindestange dank Durchgangsbohrung.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

Die fischer Trägerklammer TKL L ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Für VdS-Anlagen sind ab Rohrleitung DN 65 Sicherungslaschen erforderlich. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.VdS zertifiziert.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die TKL L ist in 2 Varianten entweder mit Gewindeanschluss M8 oder mit Durchgangsloch 9mm erhältlich.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Die VdS-Zulassung garantiert eine objektiv geprüfte Funktionssicherheit.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.

PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.VormontiertHammermutter mit Clip für schnelles Einsetzen in die SchieneIntegrierte Feder zur Erleichterung der Positionierung des PV-PaneelsKlemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6G9Dank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen.Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein.Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn.Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen.geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionssystemeMit:SolarFish H33SolarFish H44SolarMetal

fischer SolarFish H44 ist eine Schiene aus Aluminiumlegierung, die sowohl auf Flach- als auch auf Steildächern für Photovoltaikanlagen verwendet werden kann. Neben ihrer Vielseitigkeit ermöglicht die Schiene eine schnelle und einfache Montage. In den unteren und seitlichen Nuten können SKS M 8 Schrauben oder RHS Hammerkopfschrauben verwendet werden. In der oberen Nut können Hammerkopfmuttern FCN AL und MW-Klammern für Querverbindungen verwendet werden.Das Profil ist sowohl mit den Universalklammern PMU / PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. SolarFish kann auf Steildächern mit den Haken RH und GT angebracht werden.Hoher Querschnitt für maximale VielseitigkeitKompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-CAW 6063 T6 AluminiumG9Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen.Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C.Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts.Das SolarFish H44 Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar.Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken, Stockschrauben, Stehfalzklemmen usw.)Montieren Sie die SolarFish H44 Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger.Um zwei SolarFish H44 Schienen gibt es zwei verschiedene Möglichkeiten.Als erste Option verwenden Sie den SolarFish H44-Verbinder. Dank seines Designs können die beiden Schienen leicht in den Verbinder eingelegt werden und mit Hilfe der Rille in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden. Befestigen Sie den Verbinder mit 4 Schrauben RHS 8 und 4 Sechskantflanschmuttern MU F 8M an den Schienen, indem Sie sie mit einem Drehmoment von 15 Nm anziehen.Als Alternative nutzen Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren. Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern.Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m.Installieren Sie die Klemmen durch die obere Nut der Schiene.Befestigen Sie die PV-Paneele durch Anziehen der Klemmen.Bringen Sie die AK SP-Kappen an den Enden der SolarFish H44 Schiene für einen sauberen Abschluss an.geeignet fürAnwendungSteildach mit Betondachsteinen und Tonziegeln mit:RH HakenGT HakenWellplatten-Dächer mit:STSR DoppelgewindeschraubeSTSI DoppelgewindeschraubeStehfalzpaneeldächer mit:DLA-KlemmeDLAK-Klemme

Die fischer Trägerklammer TKLmit Durchgangsbohrung ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Edelstahl A4.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Die massive Ausführung der TKL gewährleistet die hohe Tragkraft.Die TKL mit Durchgangsbohrung ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Die fischer Trägerkralle TKR ist ein Spannbügel zur Befestigung von Montageschienen an Stahlträgern. Die TKR wird auf beiden Seiten an Trägern unterschiedlicher Breite angebracht. Bohren oder Schweißen ist nicht notwendig, dies spart Zeit. fischer bietet die TKR in 3 Größen von 21 -124 mm Höhe. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Spannbügel zur direkten Verbindung von FUS Schienen mit StahlträgernKein Bohren, kein Schweißen erforderlichAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.VormontiertHammermutter mit Clip für schnelles Einsetzen in die SchieneIntegrierte Feder zur Erleichterung der Positionierung des PV-PaneelsKlemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6G9Dank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen.Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein.Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn.Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen.geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionssystemeMit:SolarFish H33SolarFish H44SolarMetal

Der fischer Trapezhänger TZ ist ein Befestigungselement für Trapezbleche. Für die Befestigung von Sprinklersystemen durch Befestigung mit Schraube SKS in gestanztem Loch. Für die Befestigung von sonstigen Leitungen mit Blechschrauben oder Stahlblindnieten. Mit M10-AnschlussmutterVdS-zertifiziert.G9Die VdS-Zulassung der TZ/TZH, sowie die FM-Zulassung des TZA, garantieren objektiv geprüfte Funktionssicherheit.Die Sollbiegestelle des TZ/TZH/TZA ermöglicht die ideale Anpassung an die Trapezblechform.geeignet fürAnwendungBefestigungselement für Trapezbleche.Zur Anwendung im trockenen Innenbereich.

Die SolarFish H33 AL Schiene ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 für PV-Anlagen. Mit einem Querschnitt von 33 mm eignet sie sich besonders für Schrägdächer mit eng beieinander liegenden Befestigungspunkten. Die seitliche Nut und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben. Die SolarFish H33 AL-Schiene ist zudem kompatibel mit den Universalklemmen PMU/PMCU und den vormontierten Klemmen PMF/PMC. Die Schiene ist geeignet für Schrägdächer in Kombination mit Edelstahl- und Aluminiumhaken, nicht demontierbare Wellplatten oder Tonnen-/Flachdächer in Kombination mit STSR- und STSI-Doppelgewindeschrauben und Stehfalzblechdächer in Kombination mit DLA- und DLAK-Klemmen.Reduzierter Querschnitt bei einem engeren Abstand zwischen den StützenKompatibel mit allen fischer Modulklemmen AW 6063 T6 AluminiumG9Der Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen.Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel.Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort.Ermitteln Sie das richtige Trägersystem je nach Art des Daches (z. B. Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.).Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FiX-Software, um das System zu entwerfen).Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten.Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab.Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden. Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist.Bringen Sie die Klemmen durch die obere Nut der Schiene an. Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel.Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen.geeignet fürAnwendungFür alle Arten von geneigten und flachen Dächern.

Die fischer Winkelstütze WS 31-45° gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit. Die Abmessung der Winkelkonsole gewährleistet durch die Passgenauigkeit eine sichere Verbindung mit ALK Konsolen und FLS Montageschienen. Die Winkelstütze trägt die Last entweder an die Wand oder an eine Montageschienenkonstruktion ab. Die FSM Clix P Schiebemutter und eine Schraube schaffen die Verbindung zum Montageschienenprofil. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Konstruktionselement zur Verwendung als Stützelement zum Aussteifen von SchienenkonstruktionenAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die stabile Winkelstütze WS 31-45° gibt einer Tragkonstruktion sehr hohe Stabilität und Sicherheit.Die Abmessung der Winkelkonsole gewährleistet durch die Passgenauigkeit eine sichere Verbindung mit ALK-Konsolen und FLS-Montageschienen.Die Standardlochung in der Winkelstütze erlaubt den exakten Anschluss mittels FSM Clix P-Schiebemutter und Schraube an ALK-Auslegerkonsolen oder FLS-Montageschienen.geeignet fürAnwendungWinkelstütze zur Herstellung von stabilen Konsolenkonstruktionen mit FLS-Schienen oder ALK-Konsolen.Zur Anwendung im trockenen Innenbereich.

fischer Trägerkrallen sind optimale Verbindungselemente von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau.Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die Konstruktion der Trägerkralle FMBC macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die Bauform der Trägerkralle FMBC mit den 3 passenden Bügelhöhen zu den Montageprofilen FMP gewährt eine schnelle Montage und das einfache Verschieben der Profile zur Justage.G9Die Konstruktion der Trägerkralle FMBC macht das Befestigen an Stahlträgern ohne Bohren oder Schweißen möglich.Der große Spannbereich der Trägerkralle FMBC ermöglicht das Befestigen an allen gängigen Trägerflanschen.Die Bauform der Trägerkralle FMBC mit den 3 passenden Bügelhöhen zu den Montageprofilen FMP gewährt eine schnelle Montage und das einfache Verschieben der Profile zur Justage.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen.Zur Anwendung im Innen- und Außenbereich.

Die fischer Trägerkralle TKR ist ein Spannbügel zur Befestigung von Montageschienen an Stahlträgern. Die TKR wird auf beiden Seiten an Trägern unterschiedlicher Breite angebracht. Bohren oder Schweißen ist nicht notwendig, dies spart Zeit. fischer bietet die TKR in 3 Größen von 21 -124 mm Höhe. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Spannbügel zur direkten Verbindung von FUS Schienen mit StahlträgernKein Bohren, kein Schweißen erforderlichAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

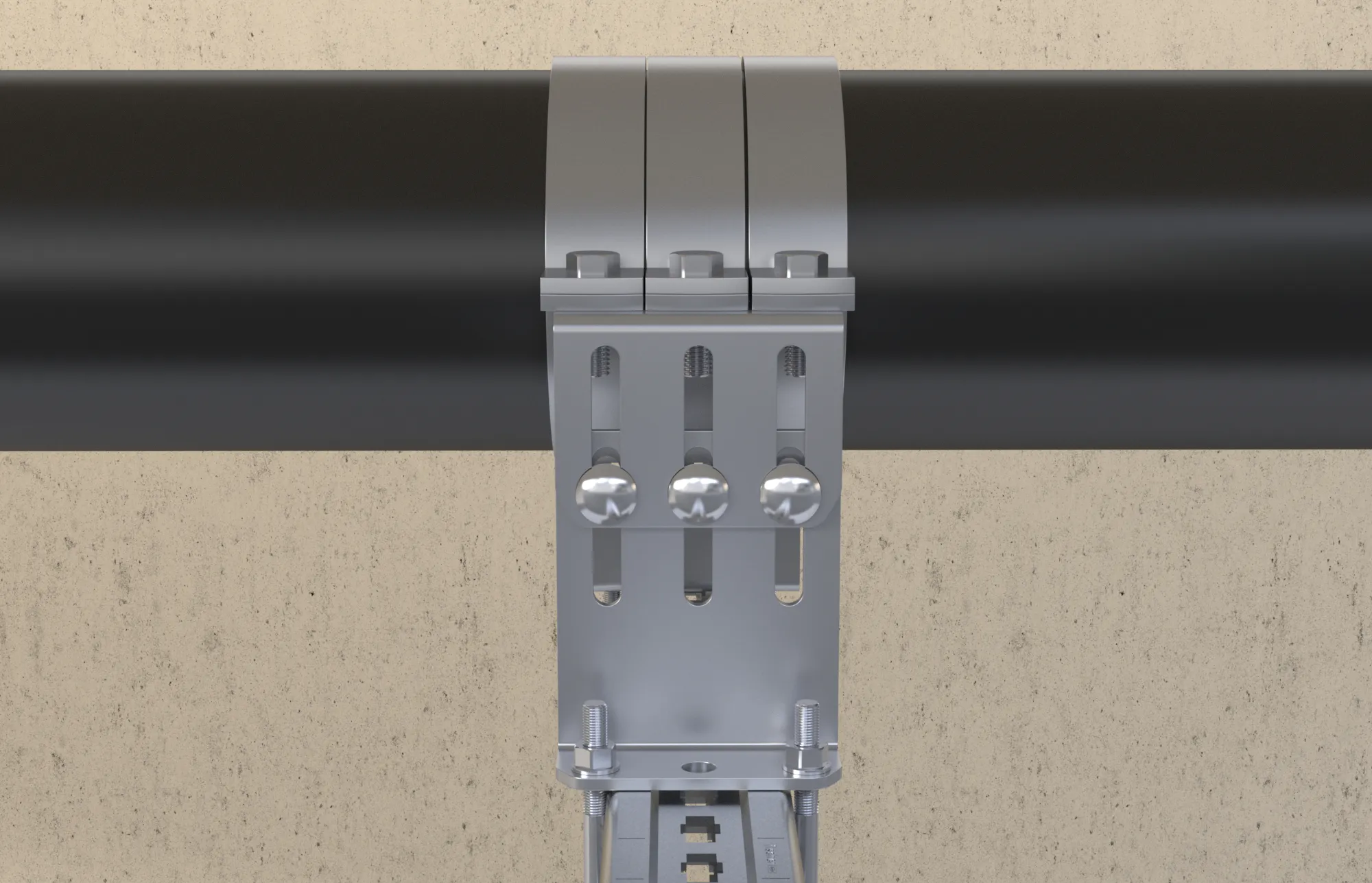

Die schweren Festpunkte in kompakter Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Höhenjustierung möglich.Aufnahme der Festpunktschelle FFSC und Kältefestpunktschelle FFRC.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 355,6 mm.G9Die massive Bauform des Festpunkts und die massive Untergrundanbindung erlauben die Aufnahme von hohen Lasten für eine stabile und sichere Verbindung.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung des Festpunkts lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Der Festpunkt eignet sich zur Aufnahme der FFSC Festpunktschelle und FFRC Kältefestpunktschelle für noch mehr Flexibilität.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Die fischer Trägerklammer TKL mit metrischem Gewinde ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Zertifiziert gemäß VdS, FM und UL. Für VdS-Anlagen sind ab Rohrleitung DN 65 Sicherungslaschen erforderlich. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Feuerverzinkt.VdS/FM zertifiziert.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.VdS/FM Zertifikate garantieren objektiv geprüfte Funktionssicherheit.Die massive Ausführung der TKL gewährleistet eine hohe Tragkraft.Die TKL mit Gewindeaufnahme gewährt eine einfache und schnelle Montage.Hohe Korrosionsbeständigkeit durch Feuerverzinkung.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im Innen- und Außenbereich.

Die massive fischer Festpunktschelle FFPC mit lastoptimiertem Schellenband eignet sich bei bei allen warmgehenden Rohrleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung und verhindert unerwünschte Verschiebungen. Die Festpunktschelle FFPC kann sowohl auf die Festpunktsattel FFS-M oder FFS-H als auch auf die abgestrebten Festpunkte FFP montiert werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten.Hohe Lastaufnahme durch stabiles Schellenband.Geeignet für Rohrdurchmesser 21 mm - 355 mm.G9Die Verwendung der Festpunktschelle FFPC mit den Festpunktsattels FFS oder den abgestrebten Festpunkten FFP erlaubt einen vielfältigen Einsatz.Das hohe Lastniveau durch das angepasste Schellenband ermöglicht eine optimierte Anpassung der Befestigungsabstände.Das Sortiment der FFPC ermöglicht die Befestigung von Rohren mit 21 mm bis 355 mm Durchmesser.geeignet fürAnwendungHeizungsleitungenMedienleitungen mit thermischer AusdehnungWarmwasser- und ZirkulationsleitungenDampfleitungen

SSP ist die flache Halterung zur Verbindung von Solarschienen mit STSI- und STSR-Stockschrauben. SSP mit Anschluss an die untere Schienennut mit SKS-Schrauben und MU F M8-Muttern oder RHS Hammerkopfschrauben.Flachverbindungshalter zur Verbindung von Solarschienen mit STSI- und STSR-StockschraubenLangloch für größere Toleranz bei der SchienenmontageAusführung für StockschraubenHergestellt aus Edelstahl A2G9Das Langloch ermöglicht eine größere Toleranz bei der Schienenmontage.Den SSP Flachverbindungshalter zwischen die beiden Muttern der STSR-/STSI-Stockschraube einführen und anziehen.Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU F M 8 mit dem Flachwinkel SSP.Verwenden Sie die Muttern an der STSR-/STSI-Stockschraube, um die Position der SSP-Flachhalterung zu justieren.geeignet fürAnwendungGeeignet für:Wellblech- und Faserzement- EindeckungenFür die Verbindung mit:SolarFish H33SolarFish H44SolarFish H83

STSR ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Holzunterkonstruktion montiert.Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.Unteres Gewinde für HolzMetrisches ObergewindeIntegrierte EPDM-DichtungAus rostfreiem Stahl A2G9Die STSR-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für die Verbindung mit den MW- oder SSP-Halterungen geliefert.Schnelle Montage, da die Dacheindeckung während der Montage nicht entfernt werden muss.Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.Bestimmen Sie die Länge der STSR-Stockschraube in Abhängigkeit von der Dicke der tragenden Konstruktion.Bestimmen Sie den Achsabstand der STSR-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.Bestimmen Sie die Position der STSR-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.Bohren Sie die Eindeckung mit 14 mm und die Holzunterkonstruktion mit 6 mm bzw. 8 mm vor.Befestigen Sie die STSR-Stockschraube an der Holzkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.Fixieren Sie die SSP- oder MW-Verbindungsplatte, indem Sie ihre Höhe mit den MU F Muttern einstellen.geeignet fürAnwendungGeeignet für Steildächer aus Wellblech- oder Faserzement-Eindeckung mit:SolarFish H33SolarFish H44Befestigung mit STSR Stockschraube:Montage direkt in die Holzunterkonstruktion. Vorbohren erforderlich

PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.VormontiertHammermutter mit Clip für schnelles Einsetzen in die SchieneIntegrierte Feder zur Erleichterung der Positionierung des PV-PaneelsKlemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6G9Dank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen.Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein.Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn.Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen.geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionssystemeMit:SolarFish H33SolarFish H44SolarMetal

STSR ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Holzunterkonstruktion montiert.Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.Unteres Gewinde für HolzMetrisches ObergewindeIntegrierte EPDM-DichtungAus rostfreiem Stahl A2G9Die STSR-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für die Verbindung mit den MW- oder SSP-Halterungen geliefert.Schnelle Montage, da die Dacheindeckung während der Montage nicht entfernt werden muss.Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.Bestimmen Sie die Länge der STSR-Stockschraube in Abhängigkeit von der Dicke der tragenden Konstruktion.Bestimmen Sie den Achsabstand der STSR-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.Bestimmen Sie die Position der STSR-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.Bohren Sie die Eindeckung mit 14 mm und die Holzunterkonstruktion mit 6 mm bzw. 8 mm vor.Befestigen Sie die STSR-Stockschraube an der Holzkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.Fixieren Sie die SSP- oder MW-Verbindungsplatte, indem Sie ihre Höhe mit den MU F Muttern einstellen.geeignet fürAnwendungGeeignet für Steildächer aus Wellblech- oder Faserzement-Eindeckung mit:SolarFish H33SolarFish H44Befestigung mit STSR Stockschraube:Montage direkt in die Holzunterkonstruktion. Vorbohren erforderlich

PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarFish H33,SolarFish H44,SolarFish H83 und SolarMetal Schienen.Universell einsetzbar für Paneele von 30 bis 50 mm DickeSchnelles Einsetzen in das ProfilFlach und mit versenkter Schraube zur Vermeidung von SchattenbildungHergestellt aus Aluminium EN AB 46100G9Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen.Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen.Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden.Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht.Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein.Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) anwenden.geeignet fürAnwendungGeeignet für:Steildachsysteme mit HakenFlachdachsysteme mit DreiecksrahmenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionenZur Befestigung von PV-Modulen auf Schienen:SolarFish H33SolarFish H44SolarFish H83SolarMetal
