Richt-/Höhenkeil Nr. 6460 Herkules AMF
Sphäroguss und Stahl vergütet im Brünierton angelassen · Keilfläche fein bearbeitet · ein Kugelaufsatz Nr. 6440 wird jedem Richtkeil beigelegt · Die fein bearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm. Die doppelte Keilwirkung ergibt einen großen Hub und eine präzise vertikale Bewegung ohne seitliches Verschieben. Der Höhenkeil bewährt sich bei schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Weitere technische Eigenschaften: · L: 63mm · H min.: 50mm · Zentrierloch-Ø: 12mm · H max.: 63mm · B2: 40mm · B1: 40mm · Schlüsselweite: 13mm
Schraubbock Nr. 6438S schnellverstellbar AMF
schnellverstellbar und stufenlos einstellbar mit Messing-Feststellschraube · Spindel komplett: Vergütungsstahl, mit Trapezgewinde, Spindelkopf, brüniert · Grundkörper: Vergütungsstahl, lackiert · Anwendung: Dieser Schraubbock erlaubt sehr schnelles Verstellen und dann stufenloses Justieren im ganzen Höhenbereich. Durch eine 60°-Drehung des Betätigungsringes wird die Spindel festgehalten oder zur Schnellverstellung freigegeben. Außerdem kann die Spindel in der eingestellten Position mit der Feststellschraube sicher geklemmt werden. Passende Aufsätze für Schraubbock Nr. 6438 sind Nr. 6440, 6441, 6442, 6443 und Nr. 6445. Weitere technische Eigenschaften: · TR: 40 x 7mm · L: 220mm · H min.: 450mm · Zentrierloch-Ø: 12mm · H max.: 710mm · B2: 190mm · B1: 26mm · D: 90mm · Tragfähigkeit max.: 40kN · Schlüsselweite: 65mm
Schraubbock Nr. 6435S schwer AMF
schwer · mit Messing-Feststellschraube · Spindel komplett: Vergütungsstahl, mit Trapezgewinde · Spindelkopf brüniert · Grundkörper: Vergütungsstahl, lackiert · durch die robuste Bauart funktionieren die Schraubböcke mit stufenloser Verstellbarkeit auch bei größter Beanspruchung sicher und genau Weitere technische Eigenschaften: · TR: 40 x 7mm · L: 220mm · H min.: 710mm · Zentrierloch-Ø: 12mm · H max.: 1250mm · B2: 190mm · B1: 26mm · Tragfähigkeit max.: 40kN · Schlüsselweite: 65mm

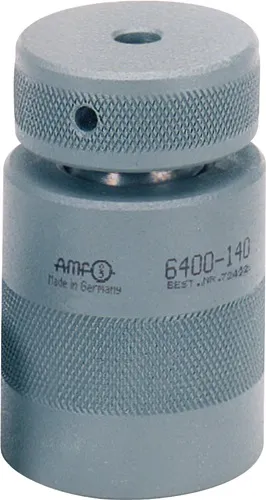

Schraubbock Nr. 6400 mit flacher Auflage AMF
mit flacher Auflage · Spindel: Trapezgewinde selbsthemmend, mit Endsicherung · Vergütungsstahl, lackiert · durch die robuste Bauart funktionieren die Schraubböcke mit stufenloser Verstellbarkeit auch bei größter Beanspruchung sicher und genau Weitere technische Eigenschaften: · TR: 40 x 7mm · H min.: 100mm · Zentrierloch-Ø: 12mm · H max.: 140mm · Tragfähigkeit max.: 120kN · D2: 68mm · D1: 68mm

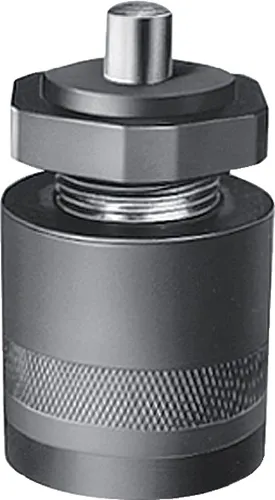

Höhenrichtschraubbock Nr. 6416 mit Magnetfuß AMF
mit Magnetfuß · mit je 1 Zylinderstift DIN 6325 (12x50 und 12x80) · Spindel: metrisches Feingewinde M30 x 1,5 mit Endsicherung · Gleiteinsatz läuft auf eingepresster Gleitlagerbuchse · Vergütungsstahl, brüniert Weitere technische Eigenschaften: · mit Zylinderschaft 12x50: 113-153mm · Ausführung: mit Magnetfuß · mit Zylinderschaft 12x80: 143-183mm · H min.: 85mm · Zentrierloch-Ø: 12mm · H max.: 125mm · D1: 50mm
Schraubbock Nr. 6430S Atlas mit Gegenmutter AMF
mit Gegenmutter · Spindel komplett: Vergütungsstahl, mit Trapezgewinde · Spindelkopf brüniert · Grundkörper: Grauguss, lackiert · durch die robuste Bauart funktionieren die Schraubböcke mit stufenloser Verstellbarkeit auch bei größter Beanspruchung sicher und genau Weitere technische Eigenschaften: · TR: 30 x 6mm · L: 160mm · H min.: 320mm · Zentrierloch-Ø: 12mm · H max.: 550mm · B2: 90mm · B1: 22mm · Tragfähigkeit max.: 25kN · Schlüsselweite: 46mm
Höhenrichtschraubbock Nr. 6415 AMF
mit je 1 Zylinderstift DIN 6325 (12x50 mm und 12x80 mm) · Spindel: metrisches Feingewinde M30x1,5 mit Endsicherung · Gleiteinsatz läuft auf eingepresster Gleitlagerbuchse · Vergütungsstahl, brüniert · Anwendung: Der Höhen-Richtschraubbock kann auch ohne Zylinderstift oder mit den Aufsätzen Nr. 6440 und Nr. 6441 verwendet werden. Mit Zentrierplatte Nr. 6442 ist Kombination mit allen AMF-Schraubböcken möglich. Von Vorteil ist das feinfühlige Ausrichten bis zu einer Auflagenhöhe von 1370 mm. Die eingepresste Gleitlagerbuchse verhindert das Mitdrehen und Verschieben des auf dem Gleiteinsatz aufliegenden Werkstückes. Weitere technische Eigenschaften: · mit Zylinderschaft 12x50: 83-103mm · mit Zylinderschaft 12x80: 113-133mm · H min.: 55mm · Zentrierloch-Ø: 12mm · H max.: 75mm · D2: 36mm · D1: 50mm
Schraubbock Nr. 6405 mit Magnetfuß AMF
mit Magnetfuß · Spindel: Vergütungsstahl brüniert · Trapezgewinde selbsthemmend, mit Endsicherung · Unterteil: Aluminium 400 N/mm² Zugfestigkeit · mit dem Permanent-Magnet kann die exakte Positionierung des Werkstückes in vertikaler Stellung erreicht werden Weitere technische Eigenschaften: · TR: 30 x 4mm · H min.: 60mm · Zentrierloch-Ø: 12mm · H max.: 80mm · Tragfähigkeit max.: 30kN · D2: 50mm · D1: 50mm
Schraubbock Nr. 6400M mit flacher Auflage und Magnetfuß AMF
mit flacher Auflage und Magnetfuß · Spindel: Trapezgewinde selbsthemmend, mit Endsicherung · Vergütungsstahl, lackiert · mit dem Permanent-Magnet kann eine exakte Positionierung des Werkstückes in vertikaler Stellung erreicht werden · Ø-Angabe = ohne Magnetfuß Weitere technische Eigenschaften: · TR: 30 x 4mm · D3: 55mm · H min.: 80mm · Zentrierloch-Ø: 12mm · H max.: 110mm · Tragfähigkeit max.: 100kN · D2: 50mm · D1: 50mm
Schraubbock Nr. 6401 aus Aluminium AMF
aus Aluminium · Spindel: Vergütungsstahl brüniert · Trapezgewinde selbsthemmend, mit Endsicherung · Unterteil: Aluminium 400 N/mm² Zugfestigkeit · für empfindliche Maschinentische sowie Richt- und Messplatten Weitere technische Eigenschaften: · TR: 30 x 4mm · H min.: 50mm · Zentrierloch-Ø: 12mm · H max.: 70mm · Tragfähigkeit max.: 30kN · D2: 50mm · D1: 50mm
Richtschraubbock Nr.6420 Gr.70 m.drehbarer KGL H.56-70mm AMF
mit drehbarer Kugel · Stahl vergütet, im Brünierton angelassen · Kugel gehärtet · Anwendung: Dieses Element eignet sich mit seiner punktförmigen Auflage besonders zum Unterstützen und Ausrichten von Freiformflächen, wie Guss- und Schmiedewerkstücken. Die Justiergenauigkeit beträgt ca. 0,1 mm. Weitere technische Eigenschaften: · H min.: 56mm · H max.: 70mm · Tragfähigkeit max.: 30kN · Schlüsselweite: 41 / 60mm
Schraubbockaufsatz Nr. 6441 Einsteckzapfen-Ø 12 mm Prisma AMF
Prisma · passend für Schraubböcke mit 12-mm-Zentrierloch · Stahl vergütet · im Brünierton angelassen Weitere technische Eigenschaften: · H: 15mm · D: 45mm · Einsteckzapfen-Ø: 12mm · D1: min. 10 mm / max. 50 mm
Schraubbockaufsatz Nr. 6443 Einsteckzapfen-Ø 12 mm Fixierzapfen AMF
Fixierzapfen · für Gabelspanneisen, passend für Schraubböcke mit 12-mm-Zentrierloch · Stahl vergütet · im Brünierton angelassen Weitere technische Eigenschaften: · L: 15mm · H: 12mm · D: 63mm · Einsteckzapfen-Ø: 12mm · D1: 14mm
Schraubbockaufsatz Nr.6444 Einsteckzapfen-D.12mm Fixierzapfen AMF
Fixierzapfen · mit zylindrischer Auflage · Stahl vergütet · im Brünierton angelassen Weitere technische Eigenschaften: · B: 50mm · L: 19mm · H: 23mm · Einsteckzapfen-Ø: 12mm
Schraubbockaufsatz Nr.6445 Einsteckzapfen-D.12mm KGL drehb.AD 45mm AMF
Kugel, drehbar · passend für Schraubböcke mit 12-mm-Zentrierloch · Stahl vergütet · im Brünierton angelassen · Kugel gehärtet · Besondere Produktvorteile: Die drehbar gelagerte Kugel minimiert die Auflagereibung und reduziert die erforderlichen Betätigungskräfte. Durch die punktförmige Auflage werden keine Drehkräfte aufgrund der Spindelbewegung auf das Werkstück übertragen. Die Position des Werkstückes bleibt erhalten. Der einfache und robuste Aufbau gewährleistet eine lange Lebensdauer. Weitere technische Eigenschaften: · H: 25mm · D: 45mm · Einsteckzapfen-Ø: 12mm · Tragfähigkeit max.: 30kN
Schraubbockaufsatz Nr.6442 Einsteckzapfen-D.12mm Zentrierplatte AD 45mm AMF
Zentrierplatte · zum Aufsetzen von Schraubböcken Ø 50 mm auf Schraubböcke mit 12-mm-Zentrierloch · Stahl vergütet · im Brünierton angelassen Weitere technische Eigenschaften: · H: 8mm · D: 45mm · Einsteckzapfen-Ø: 12mm · D1: 35,8mm
Schraubbockaufsatz Nr.6440 Einsteckzapfen-D.12mm KGL AD 37mm AMF
Kugel · passend für Schraubböcke mit 12-mm-Zentrierloch · Stahl vergütet · im Brünierton angelassen Weitere technische Eigenschaften: · H: 10mm · D: 37mm · Einsteckzapfen-Ø: 12mm
